瑞萨FBGA272烧录座

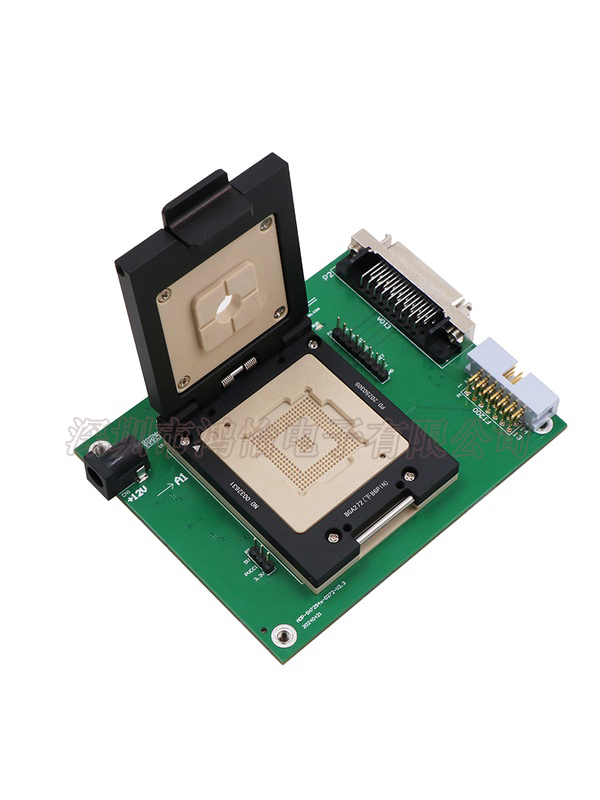

BGA272编程座

BGA272芯片烧录夹具

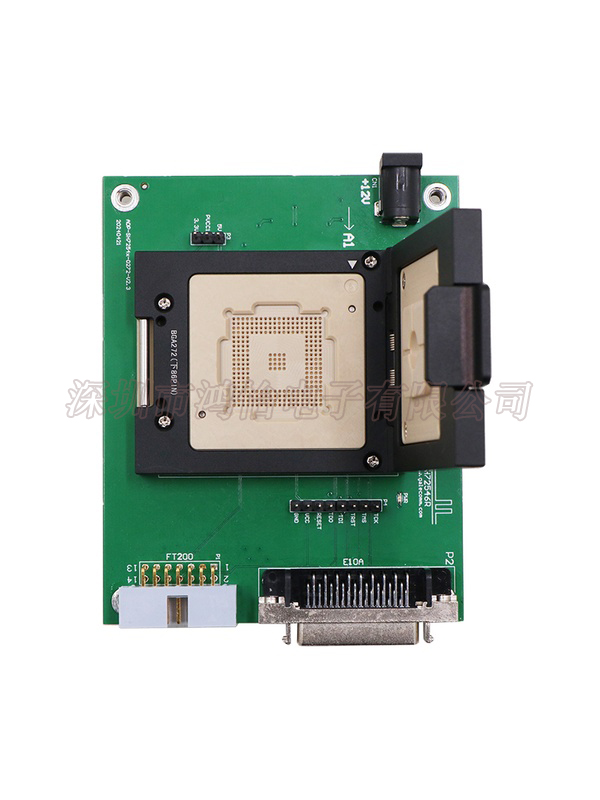

FPGA烧录夹具

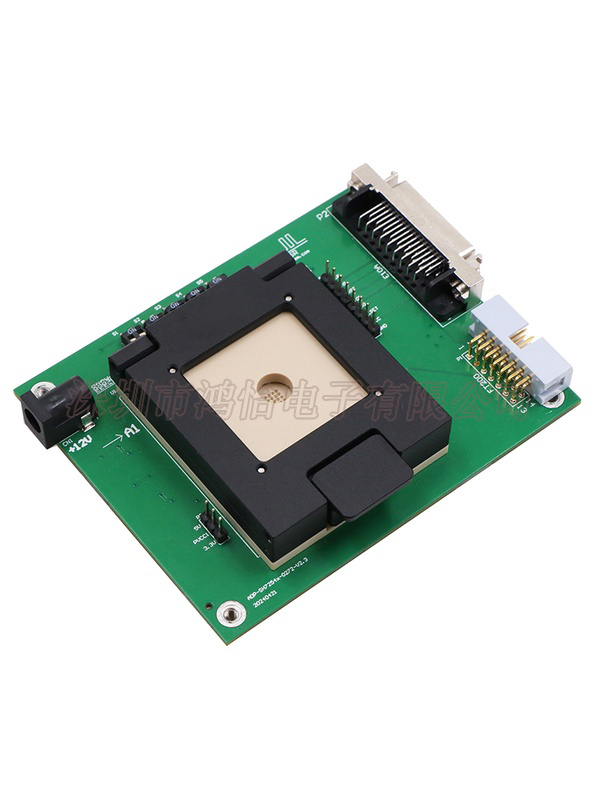

可编程逻辑IC烧录插座

定制瑞萨BGA272探针烧录座socket

1、绝缘阻抗:1000mΩMin.At DC 500V

2、耐电压:For1 Minute At AC 700V

3、接触阻抗:100mΩ MAX。

4、支持频率:1GHz@-ldB(其他高频需沟通)

5、额定电流:1A max/Pin.

6、工作温度:-55°C ~+155°C

7、机械寿命:大于10万次

8、操作力:1.0Kg MAX(根据下针数量)

9、测试座结构:合金翻盖式

10、测试座材料:AL6061+peek

11、中心引脚间距:1.0mm

12、适配芯片尺寸:21x21mm

联系工程师:电话微信同号:13622364332(黄小二)

服务热线: 13631538587
深圳鸿怡电子生产定制瑞萨BGA272探针烧录座socket产品简介

🔹 产品简介

设计:鸿怡电子  HMILU

封装:BGA272-1.0mm

尺寸:21x21 mm

结构:翻盖+旋钮,压合过程受力均匀

材质:铝合金外壳+Peek针板+镀金探针


用途:芯片设计,广泛应用于芯片测试、老化、烧录等场景

优点:无损伤接触,信号稳定,适用研发与量产,维护成本低

生产:鸿怡电子 HMILU

🔹 核心优势

  • 均匀导通:触点受力均匀,保障信号完整性
  • 精密适配:完美兼容 1.0mm 间距 ,BGA272封装,对位精准
  • 便捷操作:翻盖式结构,快速取放芯片,提升测试效率
  • 高度定制:支持非标芯片测试座定制,适配不同封装尺寸、功能需求
  • 稳定耐用:探针寿命长,适合研发与批量生产

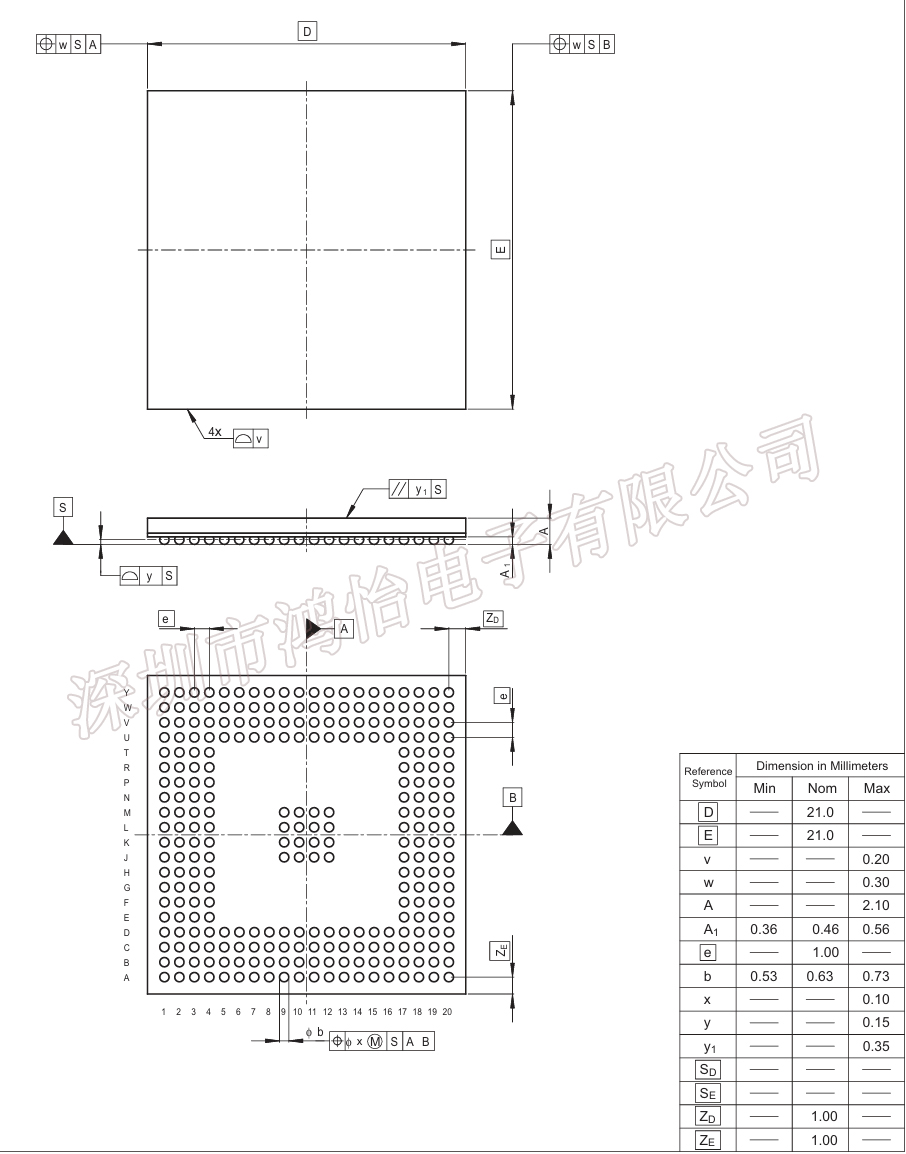

BGA272-1.0mm芯片图纸

resource/images/a56f9f76838245bab2e03bcf2b47da63_14.jpg

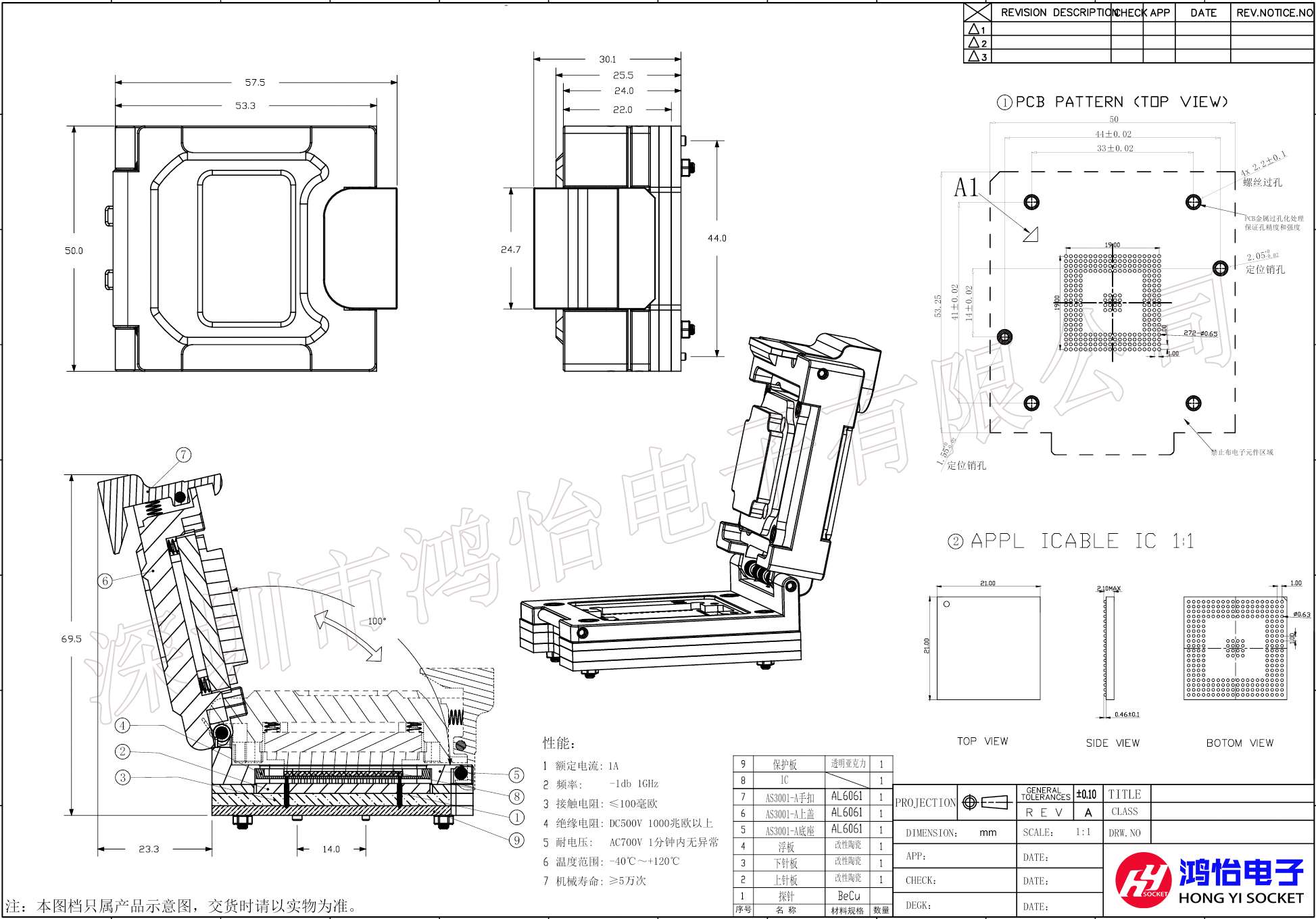

BGA272-1.0mm 芯片 测试座图纸

resource/images/a56f9f76838245bab2e03bcf2b47da63_16.jpg

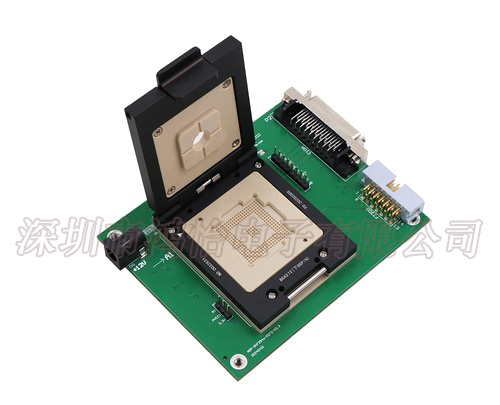

BGA272-1.0mm 芯片测试座socket产品展示
  • resource/images/a56f9f76838245bab2e03bcf2b47da63_18.jpg

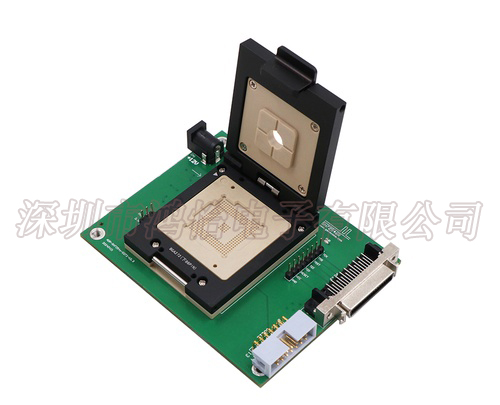

    BGA272烧录座
  • resource/images/a56f9f76838245bab2e03bcf2b47da63_20.jpg

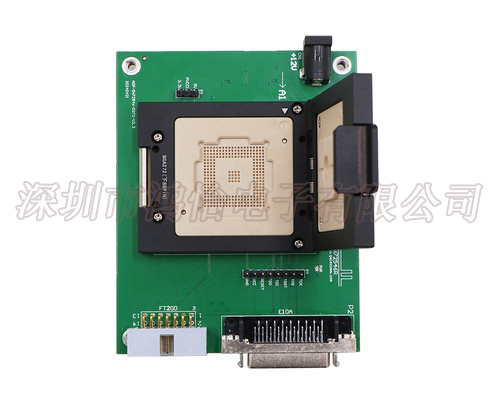

    瑞萨FBGA编程夹具
  • resource/images/a56f9f76838245bab2e03bcf2b47da63_22.jpg

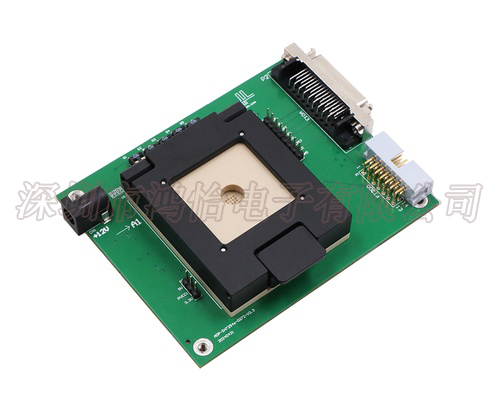

    BGA测试socket
  • resource/images/a56f9f76838245bab2e03bcf2b47da63_24.jpg

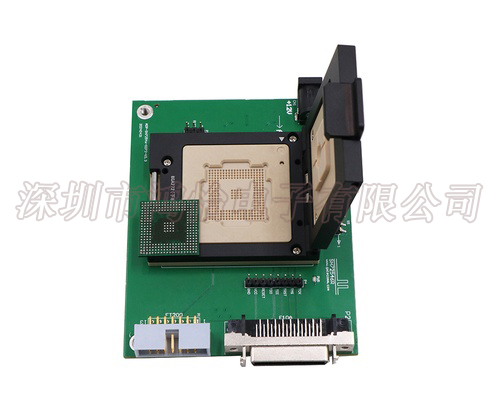

    BGA272烧录插座
  • resource/images/a56f9f76838245bab2e03bcf2b47da63_26.jpg
    BGA FT socket
  • resource/images/a56f9f76838245bab2e03bcf2b47da63_28.jpg
    BGA功能测试座
采购: 定制瑞萨BGA272探针烧录座socket
    • *
