LGA72pin算力供电芯片大电流测试座烧针解决方案

AI服务器算力持续升级，GPU与AI核心芯片的供电链路压力不断攀升，电源管理PMIC、集成DC-DC电源模块成为算力系统稳定运行的核心部件。LGA72pin封装凭借高功率密度、扁平化结构与优秀散热能力，被大量应用在AI算力板卡供电芯片方案中。在芯片ATE测试、老化Burn-in验证环节，大电流工况下探针烧针问题成为制约量产良率与测试稳定性的突出痛点，对测试治具的载流能力、接触可靠性提出更高要求。

一、LGA72pin封装结构特点与大电流应用需求

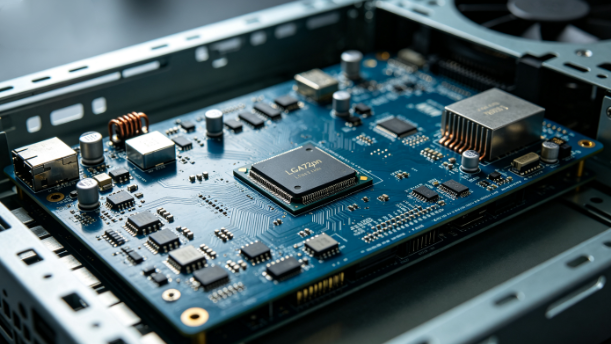

LGA（Land Grid Array，焊盘网格阵列）72pin封装属于无焊盘引脚封装，芯片底部为平面金属焊盘阵列，不存在BGA封装的锡球结构，整体厚度更低、封装集成度更高。72个焊盘内划分多路功率电源焊盘、大面积GND焊盘与少量信号控制引脚，功率焊盘需要持续承载大电流输出，适配AI算力供电模块多路大电流供电设计。

从结构特性来看，LGA72pin封装的优势十分明确：扁平化布局缩短供电回路路径，降低寄生电感与导通损耗，热量可以直接通过底部焊盘向外传导，散热性能优于传统引脚封装；焊盘阵列排布紧凑，能够在有限板卡空间内实现多路电源集成，契合AI服务器高密度供电需求。

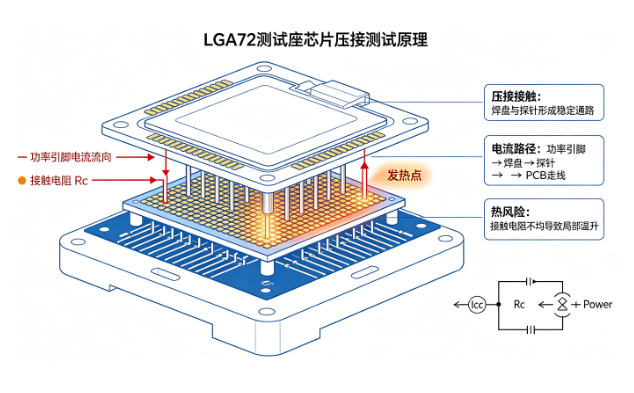

但LGA无球平面焊盘的结构，也带来测试层面的固有难点。不同于BGA锡球可以提供稳定立体接触，LGA芯片测试依靠探针顶端直接压接在平整金属焊盘上，接触面积更小，接触电阻对压接平整度、探针端面磨损、焊盘氧化状态高度敏感。一旦测试回路通过大电流，微小的接触电阻就会产生焦耳热，热量集中在探针与焊盘接触点，极易引发探针过热、烧蚀，也就是行业常说的烧针现象。

AI算力供电芯片的测试，需要模拟服务器真实满载工况，单颗芯片多路功率引脚同时输出大电流，不仅要做静态直流负载测试，还需要验证瞬态负载跳变下的供电稳定性。常规标准测试座1A/pin载流规格，面对算力电源芯片大功率引脚的测试需求，很容易超出探针额定载流上限，成为测试环节的瓶颈。

二、LGA72pin大电流测试：烧针故障深度解析

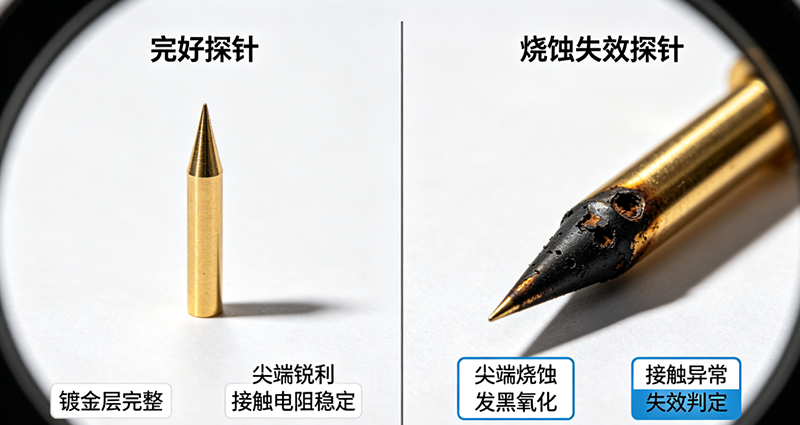

烧针是LGA大电流电源芯片老化与ATE测试中高频故障，表象为探针尖端发黑、熔蚀，严重时焊盘灼伤，导致测试误判、探针频繁更换、测试成本大幅上升。烧针的核心根源可以归纳为三点。

第一，载流能力不足，探针过载发热。标准常规测试座探针额定能力一般为1A/pin。AI算力供电芯片的功率引脚在老化测试时，单路引脚电流会远超1A，电流流过探针本体和接触点，按照焦耳定律$P=I^2R$，发热量随电流平方上升。持续大电流下探针温升快速累积，超过铍铜探针材料耐受温度，探针镀层氧化、尖端熔融，最终发生烧针。

第二，接触不良带来局部接触电阻激增。LGA平面焊盘压接时，如果探针平行度偏差、下压行程不足、焊盘表面存在氧化层或者污染物，会造成单点接触，有效接触面积缩小。即便整体电流不算极端，局部电流密度急剧升高，形成热点，局部高温烧毁探针尖端。该问题在高低温老化测试环境下会进一步放大，温度变化带来治具与芯片热胀冷缩差异，接触状态发生漂移，间歇性出现烧针。

第三，瞬态浪涌电流冲击。AI电源芯片存在负载阶跃变化，上电瞬间或者负载切换时会产生短时峰值电流。常规探针仅考虑稳态直流指标，缺少抗瞬态大电流能力，峰值电流冲击会反复在接触点产生瞬时高温，加速探针疲劳、镀层损伤，长期累积后引发烧针失效。

烧针故障带来的连锁影响不容小觑：探针频繁更换，停机维护时间拉长；探针烧蚀碎屑附着在芯片焊盘，造成芯片污染报废；接触不稳定带来测试数据漂移，出现大量假不良，影响芯片良率判定，拖慢芯片量产验证进度。

三、鸿怡电子LGA72pin测试座：大电流定制化方案应对烧针难题

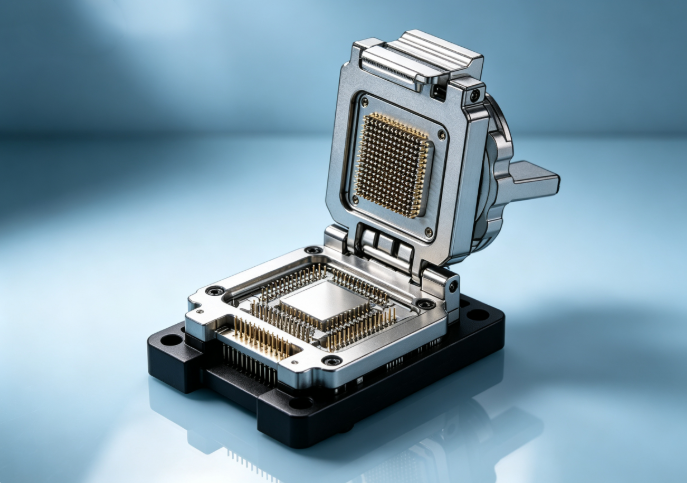

针对LGA72pin算力供电芯片大电流测试烧针痛点，鸿怡电子推出LGA72pin IC测试座Socket方案，区分标准版与高载流定制版本，适配不同功率等级电源芯片测试需求。

标准版LGA72pin测试座单针额定电流1A/pin，适合信号引脚、辅助小电流电源引脚的常规功能测试，探针选用高弹性铍铜镀金材质，保证稳定接触阻抗，满足基础芯片功能验证。

针对AI算力电源芯片大功率引脚大电流老化、满载可靠性测试场景，可定制升级至8A/pin高载流探针方案。定制版本从探针材料、探针结构、座体布局三方面做针对性优化：采用加厚镀金层、优化截面尺寸的大电流探针，提升探针本体载流上限，降低探针自身电阻；针对LGA平面焊盘特性优化探针头部结构，增大压接有效接触面积，分散电流密度，降低接触点发热；在PCB布线与焊盘布局上，功率引脚与地引脚做大面积铜箔设计，减少测试回路寄生电阻，避免热量堆积。

同时座体基材选用耐高温PEI材料，支持-55℃~+155℃宽温老化环境，在高低温循环测试工况下维持结构稳定，减少热形变带来的压接偏移。整套方案有效改善大电流下探针热点问题，抑制烧针现象，降低测试误报率，延长探针使用寿命，减少治具维护频次，适配AI算力电源芯片ATE量产测试与长时间老化Burn-in测试。

在实际项目落地中，方案可根据芯片引脚电流分配，灵活搭配1A/pin信号针与8A/pin大功率针混合阵列，不用全部引脚都选用高载流探针，兼顾测试性能与治具成本，适配不同规格LGA72pin算力供电芯片的验证需求。

AI算力基础设施的持续迭代，对后端电源芯片测试提出越来越严苛的大电流、高可靠性验证要求。LGA72pin封装凭借其结构优势成为算力电源模块主流封装之一，但平面焊盘特性叠加大功率测试工况，让烧针问题成为测试工程必须解决的关键难点。

选用匹配电流规格的测试座，不能简单沿用通用标准Socket。鸿怡电子LGA72pin测试座，通过标准1A/pin版本与可定制8A/pin高载流方案，针对性解决LGA平面焊盘大电流测试发热烧针痛点，稳定支撑AI算力供电芯片功能测试、满载老化验证，助力国产电源芯片快速完成可靠性验证与量产落地。
