数字信号处理器DSP芯片测试与老化-鸿怡电子LQFP封装芯片案例与socket适配

数字信号处理器（DSP）作为信号处理、工业控制、电机驱动、物联网终端核心运算单元，LQFP封装凭借引脚密度适中、散热性能均衡、贴片工艺成熟，成为主流选型，覆盖LQFP32、LQFP44、LQFP48、LQFP52、LQFP64、LQFP80、LQFP100、LQFP112、LQFP120、LQFP128、LQFP144、LQFP160、LQFP176、LQFP208、LQFP240多规格。DSP内置中断响应、实时时钟定时器、PWM控制、高速外设接口、安全存储、ADC采集、硬件乘加、多档位低功耗等复杂功能，芯片出厂前必须完成全功能测试与可靠性老化筛选，剔除隐性缺陷。

一、LQFP封装DSP核心功能特性与测试验证要点

LQFP封装DSP面向工业控制、电源逆变、运动控制、信号采集处理场景，片上集成多种硬核外设，每一项功能均需要在测试阶段完成覆盖验证，避免功能失效流入终端产品。

1.中断响应测试 DSP依靠中断机制实现事件快速响应，是实时控制系统核心。测试需要验证外部中断、片上外设中断触发、中断优先级跳转、中断嵌套、中断向量跳转、中断屏蔽开关功能，校验中断响应时延是否满足规格书指标。LQFP封装引脚数量跨度大，从LQFP32少量外部中断引脚到LQFP240大量多路中断输入输出，测试座需要保证每一路信号引脚接触稳定，避免虚接造成中断误判漏判。

2.实时时钟与定时器测试 片上RTC实时时钟、通用定时器、看门狗定时器，承担计时、计时计数、超时复位功能。测试项目包含时钟精度校验、定时器计数溢出、定时中断、看门狗复位逻辑，区分内部RC时钟与外部晶振输入两种工况，验证计时误差、复位触发逻辑。

3.集成PWM控制模块测试 电机驱动、开关电源类DSP内置多路PWM输出，需要测试PWM输出占空比、频率调节、死区控制、互补输出、故障刹车保护功能。LQFP封装多通道PWM分布在不同引脚，测试治具需要保证信号完整性，防止信号畸变导致PWM参数测试失真。

4.高速外设接口测试 包含SPI、I2C、UART、CAN等高速通信外设，执行收发压力测试、波特率容错测试、通信冲突容错测试，验证高速数据收发稳定性。高引脚LQFP144、LQFP176、LQFP208、LQFP240型号外设数量多，对测试座探针阻抗、接触电阻提出严苛要求。

5.安全存储与保护测试 片上Flash安全存储区，测试读写、加密存储、读写保护、读保护、代码防拷贝机制，验证加密锁存、擦写寿命、写保护触发逻辑，防止程序被篡改。烧录阶段需要依托烧录座完成固件烧写、加密配置、存储区校验。

6.集成ADC接口测试 多路ADC模拟采样接口，校验采样精度、采样速率、通道切换、基准电压、偏移误差、增益误差，覆盖单端、差分采样模式，模拟信号输入通路接触不良会直接造成ADC采样数据漂移。

7.硬件乘加加速单元测试 DSP核心硬件MAC乘加单元，是数字滤波、FFT运算核心硬件，通过大批量循环乘加运算，校验运算结果、运算吞吐速率，验证硬件运算单元是否存在偶发运算错误，很多隐性缺陷仅在连续高负载运算条件下才会暴露。

8.多档位低功耗模式测试 包含运行模式、休眠模式、待机模式、深度掉电模式，测试不同模式下功耗电流、唤醒触发源、唤醒恢复时序，校验休眠唤醒后外设、寄存器状态是否正常，高低温环境下功耗参数是否符合芯片规格。

二、LQFPDSP芯片测试与老化条件技术要求

DSP芯片除常温功能全测外，必须执行可靠性老化筛选，加速芯片内部潜在失效，筛选出存在工艺缺陷、绝缘缺陷、漏电异常的不良品，常用HASS应力筛选、HTOL高温工作老化、HTRB高温反偏等测试。

2.1 电性能测试环境条件

常温功能测试：环境温度25℃±5℃，电压覆盖最小、典型、最大供电电压，覆盖高低电压边界工况；

高低温功能验证：温度区间40℃ ~ +125℃，模拟工业宽温应用场景，全温度区间重复遍历上述全部外设功能；

电气参数：引脚接触电阻要求≤50mΩ，信号链路阻抗匹配，电源引脚压降控制在规格允许范围以内，探针接触不良会直接造成电压跌落、ADC采样异常、外设通信失败。

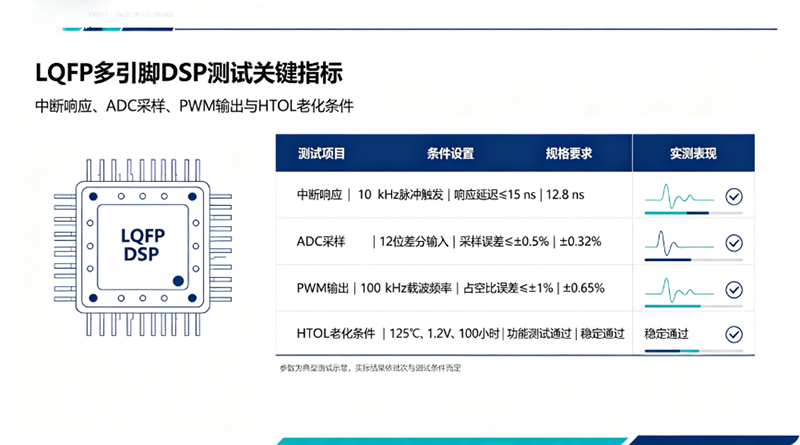

2.2 HTOL高温工作老化条件

HTOL高温工作寿命老化，是DSP量产可靠性筛选核心项目：

1.环境温度：典型+125℃，依据芯片规格书可调整至105℃~150℃；

2.供电电压：额定电压+10%过压应力；

3.芯片工作状态：DSP满载运行，持续执行MAC乘加运算，循环触发定时器、PWM输出、ADC采样、中断跳转，外设交替工作，模拟真实满负载工况；

4.老化时长：常规48h168h，老化结束后降温至常温，再完整复测全部功能与电气参数，对比老化前后参数偏移。

注意：LQFP封装引脚数量多，LQFP176、LQFP208、LQFP240大引脚器件老化过程长时间高温，老化座探针需要耐高温、抗氧化，保证全程每一路引脚可靠接触，个别引脚接触失效会直接导致整颗DSP老化失效误判。

2.3 HTRB高温反偏老化条件

针对IO引脚、ESD防护结构可靠性筛选，高温环境下对IO引脚施加反向偏置电压，加速漏电缺陷暴露，温度125℃，施加反向应力电压，持续时间数十小时，老化后检测IO口漏电、输入输出电平参数。

2.4 烧录测试工况

DSP固件烧录，需要稳定的电源与通信引脚接触，完成程序烧录、加密配置、存储区校验，烧录完成后再进入功能测试或者老化流程。

三、鸿怡电子LQFP系列DSP老化座/测试座/烧录座工程应用

LQFP系列DSP引脚跨度从LQFP32至LQFP240pin，不同引脚数、不同间距LQFP器件，引脚排布密，量产测试、老化、烧录对座子接触可靠性、耐高温性能、信号完整性有较高要求，鸿怡电子LQFP系列老化座、测试座、烧录座适配全系列LQFP32/44/48/52/64/80/100/112/120/128/144/160/176/208/240pin数字信号处理器芯片。

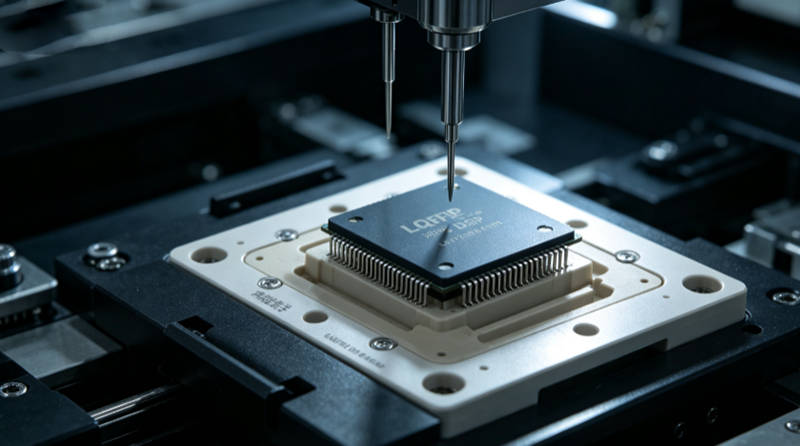

1.功能测试座应用 用于常温全功能电测，对接测试机台，覆盖中断、PWM、ADC、高速外设、MAC硬件运算、低功耗模式全项功能验证。采用高精度探针结构，降低接触电阻，减少信号畸变，规避因探针接触不良造成的虚测、误判，适配实验室验证与量产ATE测试工位。针对LQFP208、LQFP240大引脚DSP，优化探针排布，规避邻接引脚串扰问题，保障高速外设与ADC模拟通道测试精度。

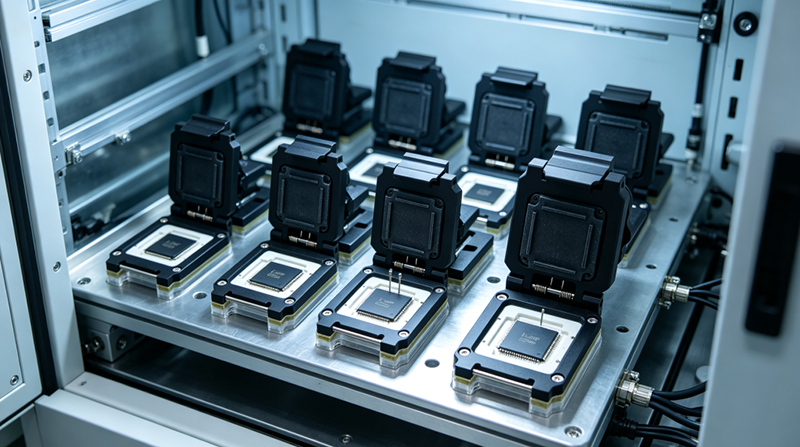

2.HTOL老化座应用 适配高温老化箱内部使用，支持55℃~+165℃宽温环境，满足DSP HTOL、HTRB可靠性老化需求。耐高温绝缘基材，探针抗高温氧化，长时间高温应力下保持稳定接触，解决LQFP多引脚器件高温下接触失效难题。老化过程中DSP持续满载运行，PWM、定时器、中断单元持续工作，老化座稳定的电气接触保障老化应力有效施加到芯片，避免出现“假老化”，保证筛选有效性。

3.烧录座应用 用于DSP固件烧写、安全存储区加密配置，完成程序下载、读写保护配置、存储区校验。兼容量产烧录工位，压合结构操作便捷，适配LQFP全规格DSP，烧录完成后可流转至功能测试或者老化工序。

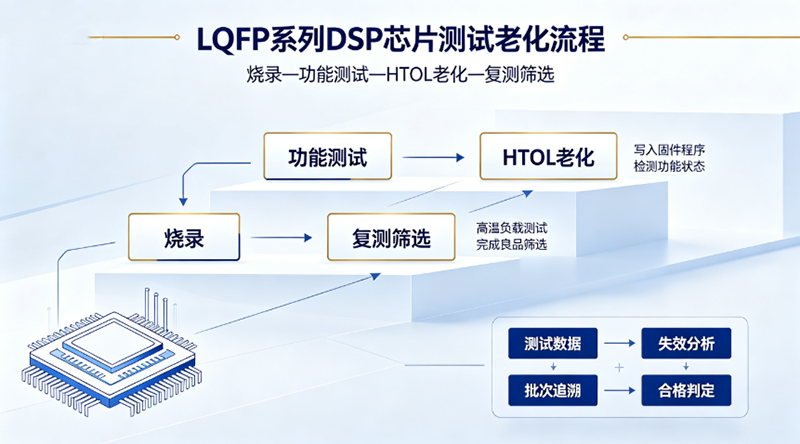

在实际量产流程中，完整链路为：芯片烧录（烧录座）→常温全功能测试（测试座）→HTOL/HTRB可靠性老化（老化座）→老化后复测筛选。通过整套座子方案，实现LQFP封装DSP从烧录、功能验证到可靠性老化全流程覆盖，助力国产DSP芯片量产测试落地。

LQFP封装DSP凭借丰富外设资源，广泛应用于工业控制、电机驱动、信号处理领域。中断响应、RTC定时器、PWM、ADC、硬件MAC、低功耗等每一项功能都需要完整测试覆盖；同时配合HTOL、HTRB等老化条件，加速暴露芯片潜在缺陷。测试、老化、烧录座是硬件测试链路关键载体，鸿怡电子LQFP全系列老化座、测试座、烧录座覆盖LQFP32LQFP240全引脚规格，解决多引脚LQFPDSP高温老化、高速信号测试、固件烧录的接触可靠性痛点，为数字信号处理器芯片量产测试与可靠性筛选提供硬件支撑。
