AI算力供电芯片测试座/老化座：从国产替代-非标定制-标准品落地-鸿怡HMILU测试座整套解决方案

算力狂奔，供电芯片从“配角”走向“主角”

AI算力的指数级增长，正在倒逼供电技术从“配套”走向“核心”。当一颗GPU的峰值电流需求攀升至2000A甚至5000A，核心电压却跌破1V、维持在0.6V0.8V量级时，供电芯片不再只是“把电压降下来”的简单角色，而是决定算力能否稳定释放的关键瓶颈。从国产化替代到先进封装集成，从实验室验证到量产老化测试，AI算力供电芯片的全链路解决方案正经历一场深刻变革。

一、AI算力供电芯片的国产化进程：从政策驱动到性能硬碰硬

过去几年，AI服务器电源芯片市场长期被国际巨头主导，国内服务器电源的国产替代率一度仅10%至20%左右。但这一格局正在被快速改写。

伴随国产算力芯片的大幅增长，与之配套的AI服务器产业链迎来国产化新机遇——从算力芯片到内存、网络连接、电源等各个环节均进入新一轮增长周期。2025年12月，芯朋微电子在深圳发布了12款面向AI服务器和工业控制领域的电源芯片，填补了国产高端电源芯片的部分空白。芯联集成则构建了覆盖从一级电源、二级电源到三级电源的一站式芯片系统代工解决方案，相关产品占到服务器电源BOM成本的50%以上。

正如业内专家所言，国产替代已跨过政策驱动阶段，进入性能硬碰硬的实战期。电源芯片作为算力底层核心元器件，唯有产业链协同攻关才能补齐集群供电安全短板。

二、高度集成与先进封装：供电芯片的“瘦身”与“增能”

AI算力供电芯片的演进方向，可以用四个字概括——高度集成。

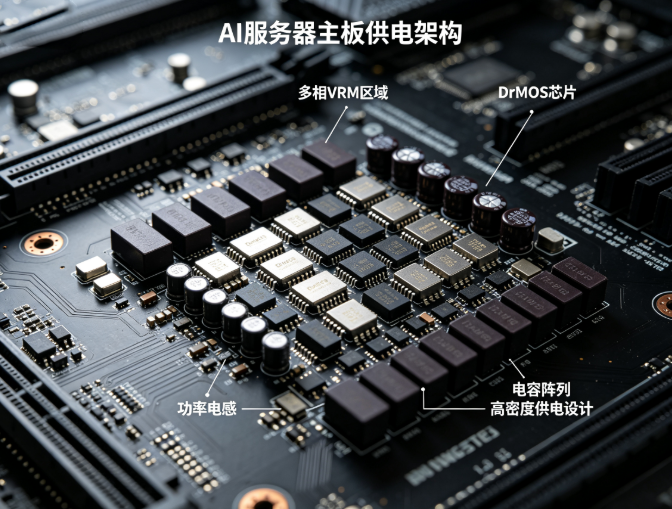

传统的供电方案往往需要控制器、驱动器、MOSFET、电感、电容等数十颗分立元件协同工作，不仅占板面积大，而且寄生参数高、效率损耗大。如今，先进封装技术正在将这一切“打包”进一颗小小的芯片里。

长电科技推出的XDPKG3DSiP三维系统级封装技术，采用高密度多层互连与立体化模组集成设计，在有限封装空间内实现功率器件、无源器件、互连结构与散热路径的协同优化。华润微电子的面板级封装（PLP）技术则通过双面散热与低寄生互联设计，使芯片能耗较传统封装降低10%至20%——以一颗20W的PMIC芯片为例，采用PLP封装的QFN产品上板工作温度可下降18℃。

更前沿的探索还在继续——封装级电源和背面供电技术正与Chiplet、HBM深度协同，将供电功能直接集成到处理器封装内部。这种“垂直供电”的架构，正在重新定义AI算力供电的边界。

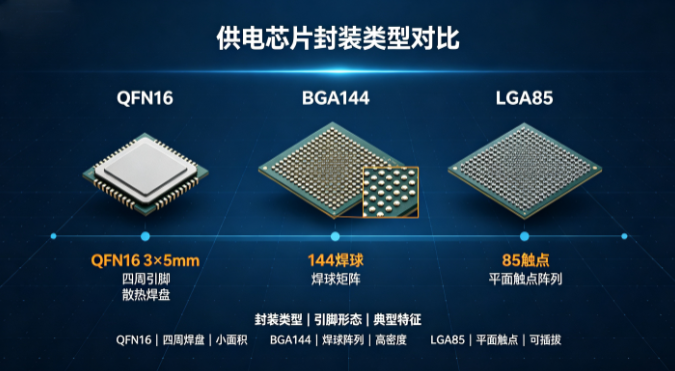

三、封装类型与规格尺寸：百花齐放的“身形”

AI算力供电芯片的封装形态极为丰富，不同封装对应不同的功率等级、散热能力与电流输出能力。当前主流的封装类型主要包括：

QFN封装：这是AI供电芯片中应用最广泛的封装形式之一。以DrMOS芯片为例，常见规格包括QFN16（3mm×5mm）、4mm×6mm QFN、5mm×5mm QFN31L等。QFN封装的优势在于紧凑体积与优异散热性能的兼顾，占用板面积仅为分立方案的四分之一。

BGA封装：球栅阵列封装提供更高的I/O密度，常见规格包括BGA25/77/144等。BGA封装适合需要大量功率引脚和接地引脚的大电流应用场景。

LGA封装：触点阵列封装常见规格包括LGA63/72/85等。LGA封装在服务器供电场景中应用广泛，其平面触点设计有利于降低寄生电感。

DFN/LFCSP/LQFP：DFN8、LFCSP16/32、LQFP48/64等封装则多用于中低功率应用。

从3mm×5mm到25mm×22.5mm，AI算力供电芯片的“身材”跨度极大，这也给后续的测试环节带来了不小的挑战。

四、应用场景：从数据中心到边缘端

AI算力供电芯片的应用场景主要集中在以下几个方向：

AI服务器与数据中心：这是最大的应用市场。AI服务器电源模组市场规模在2025至2027年预计将从74亿升至325亿美元。供电芯片需要完成从800V高压直流到12V母线电压，再到0.8V核心电压的多级转换。

AI训练与推理加速卡：GPU、NPU、TPU等加速卡的供电模块（VRM）对电流密度和瞬态响应要求极高。

边缘AI设备：随着AI向边缘端下沉，小型化、高集成的供电芯片需求日益增长。

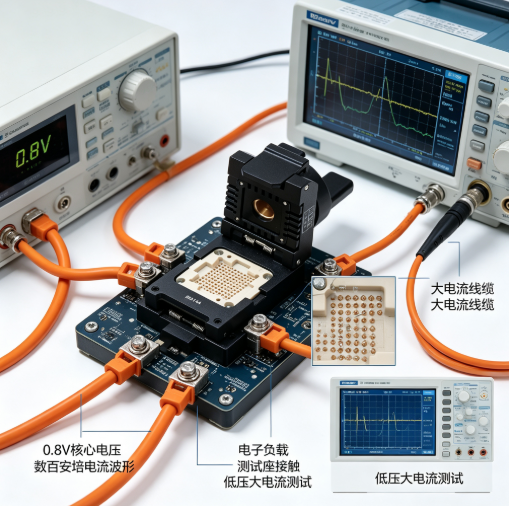

五、AI算力供电芯片的测试条件要求：低压、大电流、高可靠

AI算力供电芯片的测试条件，可以用三个关键词概括：超低压、大电流、高可靠。

电压维度：AI处理器核心电压已跌破1V，普遍工作在0.6V1.5V区间。测试设备必须具备极低的起始工作电压（<0.5V）。输出电压精度测试需要覆盖空载、轻载、额定负载下的全范围，评估负载调整率与线性调整率。

电流维度：GPU的峰值电流需求已达到2000A5000A量级。单颗供电芯片的持续输出电流可达55A甚至更高。测试需要覆盖轻载、半载、满负载、过载条件，考核环路稳定性与输出纹波，同时验证过流保护触发阈值。

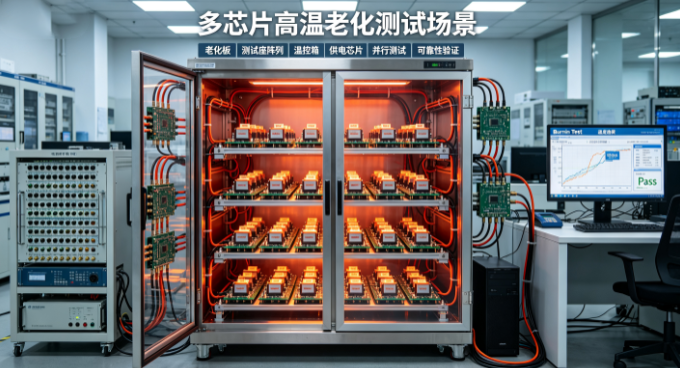

温度与可靠性维度：AI服务器长期运行在高温高负载工况下。供电芯片需经过高温工作老化（HTOL）、温度循环、功率循环等可靠性测试。商用器件工作温度0℃至85℃，工业级可达40℃至125℃。温度漂移会造成输出电压偏移，高低温测试需要采集多温度点数据。

寄生参数控制：在大电流工况下，测试座的接触电阻、寄生电感和寄生电容会直接影响测试结果的准确性。接触不良或虚接导致的误测率可高达约15%。普通探针在常温到高温变化中，接触电阻波动超过50mΩ，使得测试数据不可靠。

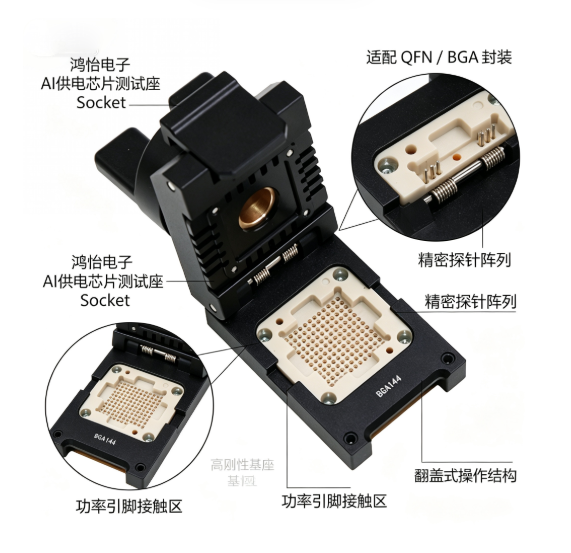

六、鸿怡电子AI算力供电芯片测试座socket的应用解析

面对上述严苛的测试条件，测试座（Socket）作为芯片与测试设备之间的关键接口，其性能直接决定了测试的成败。

鸿怡电子深耕高端芯片测试治具领域，针对AI算力供电芯片的差异化封装与测试痛点，打造了全适配测试治具矩阵。在AI算力供电芯片测试座的应用中，以下几个核心优势尤为突出：

全封装类型覆盖：鸿怡电子的产品封装种类齐全，覆盖BGA/EMMC/EMCP/QFP/QFN/SOP/SOT/TO/LGA/LCC等多种类型。无论您的供电芯片是QFN16（3mm×5mm）、BGA144还是LGA85，都能找到精准匹配的测试座方案。

大电流承载能力：针对供电芯片数十安培乃至百安级的大电流测试需求，鸿怡电子采用进口双头探针、Xpin针、Hpin针、Cpin针等高性能探针材料，具备优异的导电性和耐磨性。国产芯片测试座已实现百安级电流的技术突破。

低接触电阻设计：接触电阻是影响大电流测试精度的核心指标。鸿怡电子通过优化探针结构和材料选型，将接触电阻波动控制在极低范围内。低阻抗探针结构确保功率引脚、接地焊盘接触可靠，避免因接触不良引发的异常发热和保护误触发。

多种操作结构适配：鸿怡电子的测试座设计有旋钮翻盖、翻盖式、下压式、双扣式、压合式等多种结构，使用简单方便，压合平稳，接触稳定。无论是研发实验室的手动测试还是量产线的自动化测试，都能找到合适的操作方案。

灵活的定制服务：针对非标类及特殊要求的测试座，鸿怡电子提供开模定制和机加工定制两种方式，可按需一件起定制。从LGA72到BGA14189的封装创新，都能获得专属的测试座解决方案。

全流程品控保障：鸿怡电子已通过ISO90012015质量管理体系认证，从ATE/OS测试到老化验证的全流程品控，为AI算力供电芯片从研发验证到量产交付提供可靠支撑。

AI算力供电芯片正在经历从“能供电”到“高效供电”、从“分立方案”到“高度集成”的深刻变革。从LGA72到BGA14189的封装创新，从超低压大电流到高温老化测试的严苛要求，每一个环节都在考验着产业链的协同能力。而鸿怡电子等本土测试座厂商的持续深耕，正在为这场供电革命提供坚实可靠的测试底座。
