微间距传感器芯片的可靠性测试：鸿怡电子0.05mm间距时代的工程测试挑战

当传感器“缩小”到肉眼难辨

传感器芯片正在经历一场静默的微型化变革。MEMS麦克风的声学孔直径从毫米级缩至百微米，压力传感器的膜片厚度进入亚微米尺度，生物传感器的检测电极间距逼近单个细胞的尺寸。这些变化在物理层面挤压着一个共同的工程边界：芯片与外部世界的电气接口，正在逼近0.05mm至0.1mm的间距极限。

间距的缩小不是简单的“等比例缩放”。当焊盘间距从0.4mm降至0.1mm，焊盘本身的面积缩小了16倍，可用的接触面积从“针尖”级别退化到“尘埃”级别。测试环节面临的第一个现实问题是：什么样的物理探针，能够在这个尺度上建立可靠的电气连接，同时不损伤那些比汗毛还细的金属焊盘？

微间距传感器的应用版图

理解测试难度的前提，是先看清这些微间距传感器芯片被用在了哪里。

消费电子是当前最大的需求来源。智能手机中的MEMS麦克风、气压计、加速度计，TWS耳机中的骨传导传感器，智能手表中的生物阻抗检测芯片，都在以晶圆级封装或微型LGA形态出货。这类芯片的焊盘间距普遍在0.15mm至0.2mm区间，部分高端器件的扇出区域已下探至0.1mm。

汽车电子对微间距传感器的需求更为严苛。TPMS胎压传感器需要在40°C至150°C的宽温域内保持精度，其内部ASIC芯片的功耗被压缩至微安级以维持纽扣电池十年续航，这意味着焊盘面积也被同步压缩。毫米波雷达模组中的多通道传感器芯片，差分信号焊盘间距同样进入了0.1mm量级。

医疗与生物传感可能是间距挑战最极端的场景。植入式压力传感器、神经电极阵列、微流控芯片上的电化学传感器，其有效接触区域可能只有几十微米见方，间距逼近0.05mm。这类芯片的测试不仅是电气连接问题，还涉及生物兼容性、密封性和长期稳定性验证。

可靠性测试的“极端条件”

微间距传感器芯片的测试条件，本质上是在模拟“最坏情况”。IEC 620474:2026作为MEMS器件的通用规范，为电、光、机械和环境特性的测试建立了总则框架。落实到具体测试项目，微间距传感器面临的考验集中在以下几个维度：

温度循环的致命应力。车规级传感器需要承受55°C至150°C的温度循环测试，循环次数可达1000次以上。在这个温度跨度内，硅芯片、封装基板、测试座探针三者之间的热膨胀系数差异会被反复放大。对于0.1mm间距的焊盘，哪怕只有5微米的横向位移，就足以让探针从焊盘上滑脱。这是微间距测试中“测不准”现象的主要物理根源。

高温高湿的氧化威胁。双85测试（85°C/85%RH，1000小时）是车规传感器芯片的标准老化项目。湿热环境对微间距测试的挑战在于接触界面：探针尖端与焊盘之间即使有微量的水汽渗透，也会在电场作用下加速电化学腐蚀，导致接触电阻不可逆上升。对于间距0.1mm的焊盘，腐蚀产物的扩散距离足够在相邻焊盘之间形成漏电通道。

高压测试的绝缘困境。部分传感器芯片（如电容式压力传感器、静电MEMS器件）需要在高偏压下测试。当焊盘间距缩至0.1mm时，空气的击穿场强成为不可忽视的约束。标准的MEMS高压测试电压可能达到100V以上，而0.1mm的空气间隙在约30V时即存在放电风险。

机械振动下的接触稳定性。工业传感器和车载传感器需要经历振动测试，典型条件为20G加速度。在微间距场景下，探针的机械共振频率可能落入振动测试的激励频段，导致接触压力周期性波动，接触电阻随之振荡。

测试座的技术分岔口：从“针”到“膜”的路径选择

面对0.05mm至0.1mm的间距，传统pogo pin（弹簧探针）的技术路线正在触及物理极限。即使是精密的微针，其针尖直径通常也在0.05mm以上，勉强“站”在一个0.1mm的焊盘上时，对位容差几乎为零。更现实的问题是：当针尖尺寸与焊盘尺寸在同一量级时，探针的机械稳定性急剧下降，轻微的振动或温度漂移就可能导致接触失效。

弹片式接触结构是行业给出的另一条路径。其核心思路是将接触介质从“圆柱形针尖”转变为“薄片状弹片”，在相同的空间约束下获得更大的有效接触面积，同时降低对垂直压力的敏感性。但对于0.05mm级别的间距，即使弹片本身可以做得很薄，如何将几十路甚至上百路微间距信号从芯片焊盘引出到测试系统，仍然是结构层面的难题。

FPC软排线在这一环节展现出了结构上的适配性。柔性电路板的导体线宽可以做到0.03mm以下，线间距同样可以压缩到0.05mm级别，恰好与微间距芯片的焊盘阵列形成匹配。更重要的是，FPC的柔性允许它在不增加机械应力的情况下完成“空间转接”——芯片端的密集触点通过FPC的短距离过渡，被扇出到间距更宽松的测试接口区域，从而绕开了直接在微米尺度上进行探针接触的工程死结。

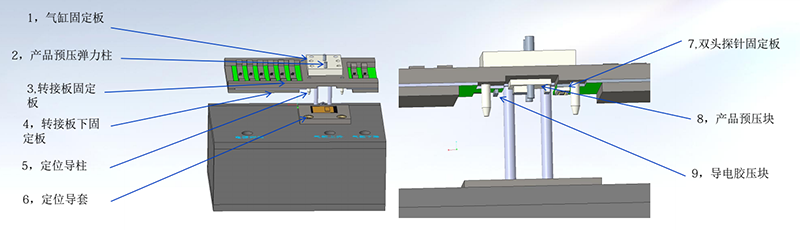

鸿怡电子在FPC弹片微针测试座的设计中采用了这一逻辑：芯片焊盘区域的接触由精密弹片完成，信号通过FPC软排线引出到标准测试接口，支持自动化测试设备的探针或连接器对接。这种“前端微接触、后端标准接口”的分段方案，把微间距的工程难度集中在前端的FPC芯片界面，而后端的测试系统无需为0.05mm的间距做任何特殊适配。

自动化与半自动化的兼容性考量

微间距传感器芯片的测试，人工操作引入的变量已经超出了可接受范围。一次手动放置的偏差可能达到0.05mm以上，而对于0.1mm间距的焊盘，这意味着50%的对位失败率。自动化测试不是“锦上添花”，而是微间距场景下的必要条件。

鸿怡电子的测试座方案在结构上为自动化预留了接口。翻盖式或下压式结构配合标准化的FPC引出接口，可以与平移式分选机或转塔式分选机的机械手直接对接。对于半自动化场景（如实验室验证或小批量测试），手动放置配合精密导向槽可以控制对位精度，但测试座本身仍然通过FPC将信号引出到标准接口，避免了操作者直接接触微间距区域的风险。

从测试座的材料角度看，55°C至155°C（部分方案达175°C）的工作温度范围覆盖了车规和工业级传感器的测试需求。探针或弹片的接触电阻控制在50mΩ以下，对于传感器芯片中常见的微安级电流信号，接触电阻的稳定性比绝对值更为关键——温度循环中的电阻漂移若超过10%，低功耗传感器的待机电流测试数据就失去了参考意义。

微间距传感器芯片的测试挑战，本质上是半导体制造精度向测试环节的“传导效应”。当芯片本身的特征尺寸进入0.05mm区间时，测试系统的物理接触精度必须至少达到同一量级，否则测试数据反映的是测试座的状态，而非芯片的性能。

从pogo pin到弹片微针，从垂直探针到FPC转接，测试座的技术路线正在经历一轮结构性的调整。鸿怡电子在FPC软排线测试座中的设计选择，折射出这一趋势的工程逻辑：不在微米尺度上硬碰硬，而是通过空间转接将问题分解到不同的尺度层级去解决。对于正在向0.05mm逼近的传感器芯片而言，这种“分层应对”的思路，可能比任何单一的技术突破都更具现实意义。
