BGA封装芯片：从封装类型-行业应用到鸿怡电子芯片老化座/测试座的测试协同

半导体产业向高集成度、高频率、高可靠性方向演进，BGA（Ball Grid Array，球栅阵列）封装已成为中高端芯片的主流封装形式。

一、BGA封装技术概述与核心特点

BGA封装是一种将芯片引脚以焊球阵列形式分布于封装体底部的表面贴装技术。相较于传统的QFP（Quad Flat Package）四边扁平封装，BGA封装在引脚密度、电气性能和焊接可靠性方面具有显著优势。

1.1 核心技术优势

BGA封装的核心特点可归纳为以下四个方面：

（1）高密度I/O与宽松工艺窗口

BGA封装将引脚从封装四边转移至底部阵列排布，在相同封装面积下可实现数倍于QFP的引脚数量，且引脚间距（Pitch）通常保持在0.4mm~1.27mm范围，远高于QFP的极限细间距（0.3mm以下），显著提升了PCB贴装成品率。

（2）优异的电热性能

BGA封装采用可控塌陷芯片法（C4）焊接，焊球本身兼具电气连接与导热通道双重功能。芯片产生的热量可通过焊球直接传导至PCB散热层，热阻较传统引线键合封装降低30%以上。同时，底部阵列结构缩短了信号传输路径，寄生电感与电容大幅降低，信号完整性显著提升。

（3）高频信号适应性

由于信号传输路径短、寄生参数小，BGA封装可满足GHz级高频信号传输需求，广泛应用于5G通信基带芯片、毫米波雷达射频前端、高速SerDes接口芯片等对信号完整性要求严苛的场景。

（4）高焊接可靠性

BGA焊球与PCB焊盘形成共面焊接，避免了QFP引脚变形导致的虚焊、桥连等缺陷。在温度循环、机械振动等应力环境下，焊球阵列的应力分布更加均匀，长期服役可靠性更高。

1.2 技术演进趋势

2026年，BGA封装技术正沿着两条主线持续演进：一是向更高密度发展，倒装芯片BGA（FCBGA）的凸点节距已降至40~60μm，混合键合BGA的互连节距更可低于10μm；二是向异构集成延伸，嵌入式BGA将有源/无源器件埋入基板内部，在电源管理模块与射频前端模组中增长迅速。

二、主流BGA封装类型详解

根据基板材料、焊球间距、封装厚度等维度的差异，BGA封装衍生出多种细分类型。以下重点解析FBGA、MBGA、PBGA、UFBGA四种主流封装的技术特征与应用场景。

2.1 FBGA（Fine Ball Grid Array，细间距球栅阵列）

FBGA封装的核心特征在于焊球间距进一步精细化，通常指Pitch≤0.8mm的BGA封装。FBGA在存储芯片领域应用最为广泛，如DDR内存颗粒、eMMC、UFS等，其高引脚密度特性完美匹配存储芯片大容量数据吞吐的接口需求。

在结构设计上，FBGA多采用引线键合（Wire Bonding）方式实现芯片与基板的电气连接，适用于中低I/O数量、成本敏感型应用。鸿怡电子的量产实践表明，针对FBGA153、FBGA169、FBGA254等主流存储芯片封装，测试座需具备0.4mm~0.8mm的高精度对位能力，以保障高频信号测试的稳定性。

2.2 MBGA（Micro Ball Grid Array，微型球栅阵列）

MBGA封装在技术上与FBGA同源，二者本质一致，区别主要在于命名侧重点：MBGA侧重于对外观尺寸的微型化描述，强调封装体的小型化特征；FBGA则侧重于焊球排列形式的精细化描述。

MBGA/FBGA广泛应用于智能手机、可穿戴设备等对空间极度敏感的消费电子场景。其微型化特征对测试座提出了更高要求——探针间距需低至0.35mm级别，且需具备真空吸附与微米级精准定位能力，以避免高密度小间距芯片出现虚接、偏位、压球等问题。

2.3 PBGA（Plastic Ball Grid Array，塑料球栅阵列）

PBGA采用BT树脂/玻璃层压板作为基板材料，是目前成本最低、应用最广的BGA封装类型。其优势在于：基板材料成本低、介电性能优良、与PCB热膨胀系数匹配度高；部分PBGA还设计为腔体结构（CPBGA/EBGA），通过腔体朝上或朝下的布局增强散热能力。

PBGA的局限性在于对潮气较为敏感，塑封料占比高导致水汽渗透速度较快，在高温回流焊或长期湿热工况下可能出现"爆米花"现象（Popcorn Effect），即封装内部水汽汽化膨胀导致分层或开裂。因此，PBGA芯片的HAST（高加速应力测试）与THB（高温高湿偏压测试）条件通常更为严苛。

2.4 UFBGA（Ultra Fine Ball Grid Array，极精细球栅阵列）

UFBGA是BGA封装中焊球间距最精细的类别，Pitch通常≤0.5mm，部分产品可达0.35mm甚至0.25mm。UFBGA100、UFBGA144等封装广泛应用于MCU、蓝牙SoC、低功耗WiFi芯片等对体积和引脚密度均有严格要求的领域。

UFBGA的极细间距特征使其对测试座的机械精度、材料耐温性与探针耐久性提出了极限挑战。测试座需在55℃~175℃的宽温域内保持结构稳定，探针需具备≥30万次的标准插拔寿命，且接触阻抗波动需控制在5mΩ以内，方能满足量产级可靠性测试需求。

三、BGA封装芯片的行业应用特点

不同行业对BGA芯片的可靠性等级、工作温度范围、服役寿命要求差异显著，这直接决定了其测试标准与老化条件的差异化配置。

3.1 消费电子领域

智能手机、平板电脑、笔记本电脑等消费电子产品是BGA芯片的最大应用市场。该领域以FBGA/PBGA封装为主，追求成本与性能的平衡。消费级BGA芯片的典型工作温度范围为0℃~70℃，可靠性测试遵循JEDEC标准，HTOL老化温度通常为85℃~125℃，TCT温度循环次数为500次（40℃~125℃）。

3.2 汽车电子领域

车载主控芯片、ADAS处理器、毫米波雷达射频芯片等汽车电子应用对BGA封装的可靠性要求极为严苛。车规级芯片需通过AECQ100认证，工作温度范围扩展至40℃~150℃，TCT循环次数提升至1000次，HTOL老化时长通常要求1000小时以上。

此外，车载BGA芯片还需通过HAST高压强化等级测试（121℃、100%RH饱和湿态、0.1MPa加压、96h），以验证封装在湿热环境下的长期稳定性。鸿怡电子的车规级BGA老化座方案已深度融入AECQ100全流程认证体系，其55℃~175℃的宽温域适配能力与引脚级故障定位精度，为车规芯片可靠性验证提供了关键支撑。

3.3 工业控制与通信基础设施

工业PLC、5G基站、服务器等场景中的BGA芯片（如FPGA、ASIC、CPU）通常采用FCBGA或CBGA封装，引脚数量可达数千甚至上万。此类应用对信号完整性、散热能力与长期稳定性要求极高，老化测试需覆盖大电流负载、高频信号、宽温循环等多应力耦合工况。

3.4 AI算力与数据中心

AI训练/推理芯片、GPU、HBM显存等高性能计算芯片普遍采用FCBGA封装，凸点节距已进入亚毫米级。其功耗密度极高，单芯片功耗可达数百瓦，对老化座的散热能力提出了极致要求——需搭载一体化铜质均热散热模组，单针持续承载电流需达25A以上，并配备热电偶实时监测结温漂移。

四、BGA芯片老化与可靠性测试体系

BGA芯片的可靠性测试体系以JEDEC JESD22系列标准与AECQ100车规标准为框架，核心测试项目包括HTOL、TCT、HAST/THB、PTC等。以下结合BGA封装结构特征，详解各项测试的技术要点与条件要求。

4.1 HTOL高温工作寿命测试（High Temperature Operating Life）

HTOL是筛选芯片早期缺陷、验证长期稳定性的核心手段。测试原理是在芯片最高额定工作温度下施加动态或静态偏压，通过电应力和热应力的双重作用加速潜在失效模式的暴露。

标准测试条件：

消费级：125℃，持续1000小时

工业/车规级：150℃，持续1000小时，累计需满足5000小时寿命等效验证

动态老化：芯片在满负载工况下运行功能测试向量

静态老化：芯片施加最大额定电压，输入端施加高低电平

BGA封装在HTOL测试中的关键风险点在于：高温长期作用下，焊球与基板界面可能因热膨胀系数（CTE）失配产生剪切应力，导致焊料层疲劳、微裂纹扩展甚至焊球脱落。因此，HTOL测试座需具备优异的高温结构稳定性——鸿怡电子BGA老化座采用PEEK/PEI耐高温工程塑料材质，可在150℃连续老化1000小时不发生形变，配合进口双头探针设计，确保高温满载工况下的接触稳定性与信号完整性。

4.2 TCT温度循环测试（Temperature Cycling Test）

TCT通过极端高低温之间的循环转换，模拟芯片在温度剧变环境下的机械应力耐受能力。BGA封装由于焊球阵列与基板、PCB之间存在多层材料界面，是TCT测试中最易暴露失效风险的封装类型之一。

标准测试条件：

消费级：40℃~125℃，500次循环，转换速率10~15℃/min

工业/车规级：55℃~150℃，1000次循环

失效判据：焊球导通电阻变化率>20%、封装分层（通过CSAM扫描判定）、功能失效

TCT测试对BGA老化座的挑战在于温变工况下的热胀冷缩系数匹配。若测试座与芯片CTE失配，易产生对位偏移，造成间歇性接触失效与批量误判。鸿怡电子通过合金+PEEK复合材质设计与±0.02μm级精密定位结构，有效解决了温变工况下的接触漂移问题，测试误判率降低90%以上。

4.3 HAST/THB高加速应力测试

HAST（Highly Accelerated Stress Test）与THB（Temperature Humidity Bias）是评估BGA封装抗湿热能力的关键测试。BGA类封装为多层基板结构，界面层级多、缝隙复杂，水汽极易在基板与封装层、焊球界面聚集，引发分层、焊球脱落、爆米花失效等致命缺陷。

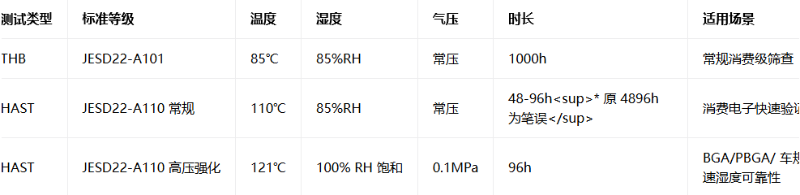

测试条件分级：

HAST测试座需在高温高压高湿极端工况下保持电气性能稳定。鸿怡电子HAST老化座采用全密封舱体设计，探针经耐高温钝化工艺处理，可在130℃、85%RH环境下连续工作96小时以上，有效避免触点氧化、湿气侵入导致的测试数据失真。

4.4 PTC功率循环测试（Power Temperature Cycling）

PTC测试通过反复通断电引发芯片结温剧烈波动，是功率BGA芯片的首要失效诱因测试。测试过程中，芯片内部结温可在秒级时间内从室温跃升至150℃以上，焊料层与键合线承受剧烈热冲击，极易诱发焊料疲劳、键合线剥离、基板脱层等失效。

PTC测试对老化座的大电流承载能力与实时监测能力提出了极高要求。鸿怡电子功率器件老化座集成热电偶与电压传感器，可在线追踪结温漂移和电源波动，故障定位精度达到引脚级，单针可持续承载25A大电流，满足IGBT、PMIC等高功耗BGA芯片的严苛测试需求。

五、BGA芯片测试座/老化座的技术要求与鸿怡电子解决方案

BGA芯片的可靠性测试数据质量，在很大程度上取决于测试座/老化座（Burnin Socket/Test Socket）的技术性能。一款优秀的BGA测试座需在机械精度、电气性能、环境耐受性、量产效率四个维度实现平衡。

5.1 核心技术要求

（1）高精度对位与稳定接触

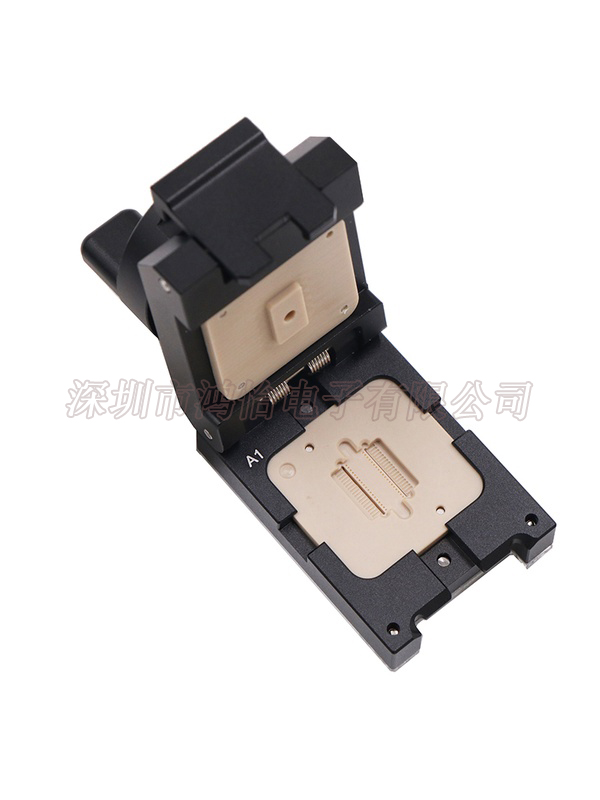

BGA焊球间距已进入0.35mm~0.8mm的精细范畴，测试座需具备微米级定位精度。鸿怡电子BGA测试座采用真空吸附+翻盖锁紧双结构，配合可调式限位结构，可实现同一测试座适配多种封装尺寸，定位精度达±0.02μm，有效杜绝高密度引脚虚接、偏位、压球等问题。

（2）宽温域结构稳定性

老化测试覆盖55℃~175℃的极端温度范围，测试座材料需具备良好的耐高低温性能。鸿怡电子采用进口PEEK/PEI工程塑料与铍铜合金复合结构，耐温范围覆盖55℃~175℃，在千小时级老化过程中不发生形变、老化，确保接触阻抗波动控制在5mΩ以内。

（3）高频信号完整性

针对FCBGA封装的高速SerDes、PCIe、HBM等接口测试，测试座需具备低寄生参数设计。鸿怡电子采用同轴探针设计将寄生电感降至0.1nH以下，支持40GHz高频信号传输，并通过数模分区、高低频隔离、金属屏蔽舱体设计，彻底消除信号串扰与电磁干扰，眼图、误码率测试数据精准无失真。

（4）高耐久量产设计

量产级测试座需满足7×24小时批量自动化流水线的使用强度。鸿怡电子测试座探针采用耐磨抗疲劳、耐高温钝化工艺，标准插拔寿命≥30万次，部分型号可达50万次以上，模块化可拆卸结构大幅降低维护成本与产线停机时间。

（5）高效散热与大电流承载

AI算力芯片、功率器件等BGA封装产品功耗密度极高，老化座需搭载一体化散热结构。鸿怡电子老化座采用铜质均热散热模组搭配辅助散热气孔设计，单针可持续承载25A大电流，并集成热电偶实时监测结温，有效避免大电流老化过程中的积热、热击穿与性能漂移。

5.2 鸿怡电子BGA测试座产品矩阵

鸿怡电子深耕半导体测试治具领域近二十年，已形成覆盖BGA全系列封装的测试座/老化座产品矩阵：

标准BGA测试座：覆盖BGA28~BGA292等主流引脚规格，Pitch支持0.35mm~1.27mm，适配芯片尺寸从2.7mm×1.6mm到17mm×17mm，支持功能测试、老化测试、烧录等全场景应用。

HAST/HTOL专用老化座：采用PEI/PEEK耐高温材质与全密封设计，适配130℃/85%RH HAST测试与150℃ HTOL千小时老化，满足JEDEC与AECQ100双标准认证需求。

高速BGA测试座：针对FCBGA算力芯片、UFS存储芯片等高速应用，采用低寄生高频探针设计，支持40GHz信号传输与PCIe高速接口测试。

车规级BGA老化座：55℃~175℃宽温域适配，IP67三防等级，集成SPC统计过程控制系统，支持MES联动与测试数据追溯，已广泛应用于AECQ100车规认证产线。

BGA封装技术凭借其高密度、高频率、高可靠性的综合优势，已成为消费电子、汽车电子、工业控制、AI算力等中高端芯片领域不可替代的封装方案。FBGA、MBGA、PBGA、UFBGA等细分封装类型在引脚间距、基板材料、散热能力等维度的差异化设计，使其能够精准匹配不同应用场景的需求。

BGA封装的多层基板结构、精细焊球阵列与复杂材料界面，也使其在HTOL、TCT、HAST等可靠性测试中面临焊球疲劳、封装分层、水汽渗透等独特失效风险。这要求芯片测试工装必须在机械精度、耐温性能、信号完整性与量产耐久性方面达到更高标准。

鸿怡电子凭借在BGA芯片测试座/老化座领域的技术积累与量产经验，通过进口玻铜材料、PEEK/PEI耐高温结构、微米级精准定位、一体化散热模组等创新设计，为BGA芯片的全工况可靠性测试提供了从消费级到车规级的完整解决方案。在半导体产业国产化与高质量发展的进程中，高精度、高可靠性的测试工装将成为保障芯片品质、加速产品迭代的关键基础设施。
