鸿怡电子芯片测试座国产替代解决方案：芯片封装类型命名-国内与国外叫法对比

在集成电路产业中，封装类型的命名体系一直存在着“一地多名”的复杂现象。同一款芯片封装，在国内工程师口中称为“QFP”，在进口测试座产品手册上却标注为“OTQ”；国内称“SOP”的封装，国外测试座厂商则写作“OTS”。这种命名差异不仅困扰着初入行的工程师，也给芯片选型、测试座采购和供应链管理带来了不小的沟通成本。

造成这种命名差异的原因是多方面的。一方面，JEDEC（美国联合电子设备工程委员会）和JEITA/EIAJ（日本电子机械工业会）等不同标准化组织对封装外形制定了各自的命名规范；另一方面，Enplas等国外测试座厂商在长期的产品开发中形成了独立的型号编码体系。此外，国内半导体行业在引进和消化国外技术的过程中，也逐渐形成了约定俗成的本土化叫法。



 一、命名差异的成因与逻辑

 1.1 标准化组织的“各自为政”

国际上，封装命名的标准化工作主要由两大组织主导：

JEDEC（美国联合电子设备工程委员会）制定的JEP 95《JEDEC注册外形图》 标准是全球最广泛引用的封装外形规范。按照JEDEC标准，QFP根据引脚中心距和本体厚度可细分为MQFP（引脚中心距0.65mm）等多种类型。

JEITA/EIAJ（日本电子机械工业会）则制定了另一套命名体系。例如，日本将玻璃密封的陶瓷DIP封装表示为DIPG（G即玻璃密封）；对于从四侧引出J形引脚的封装，日本电子机械工业会于1988年决定将其称为QFJ。

我国则在GB/T 7092—93《半导体集成电路外形尺寸》 等国家标准中给出了相应的命名方式。

 1.2 测试座厂商的独立编码

在芯片测试座/老化座/烧录座领域，国外厂商（以日本Enplas为代表）往往采用独立的型号编码体系。国外进口测试座的名称一般为“ICXXxxxxxxxx”格式，国内则习惯直接以封装类型命名。这种差异直接导致了一款测试座产品在国内外有着截然不同的称呼。

国内：QFP封装 → 国外：OTQ

国内：SOP封装 → 国外：OTS

正是这种“一地多名”的现象，催生了国产替代测试座厂商的快速发展——以鸿怡电子为代表的国内企业，在消化吸收国外产品技术规格的基础上，推出了与国外OTQ/OTS系列引脚兼容、性能对标的国产化测试座产品，为国内芯片产业提供了高性价比的测试解决方案。

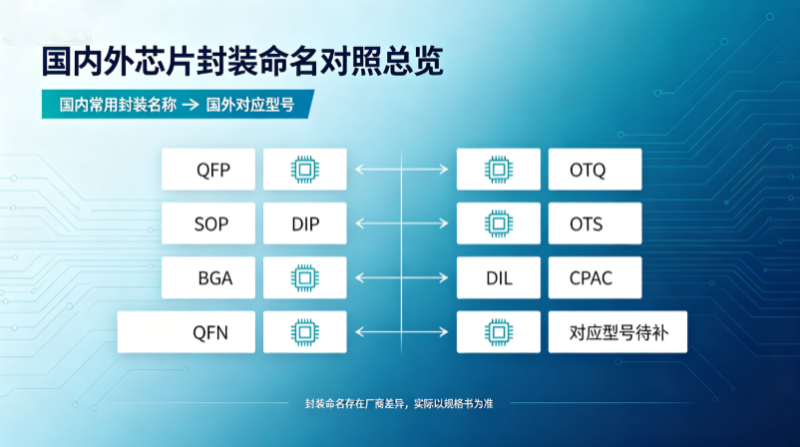

 二、主要封装类型国内外命名对照

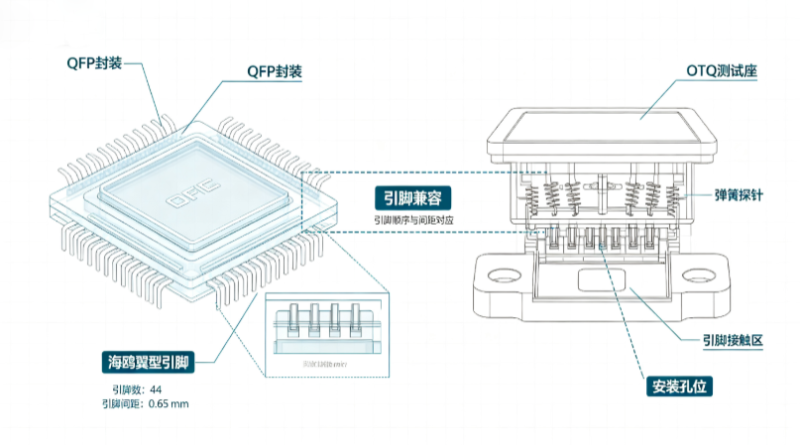

 2.1 QFP系列：QFP ↔ OTQ

QFP（Quad Flat Package，方型扁平式封装）是国内最常用的称呼。这是一种表面贴装型封装，引脚从封装本体的四个侧面引出，呈海鸥翼型（L字形）。

在国外的测试座/老化座/烧录座产品中，QFP封装对应的型号通常以OTQ为前缀。OTQ型号通常遵循“OTQ引脚数间距版本号”的命名规则。

典型案例对照：



在实际应用中，QFP、LQFP（薄型QFP，本体厚度1.4mm）、TQFP（超薄QFP，本体厚度1.0mm）等多种QFP子类型，在测试座产品中往往共用同一OTQ型号，只要引脚数和间距一致即可适配。

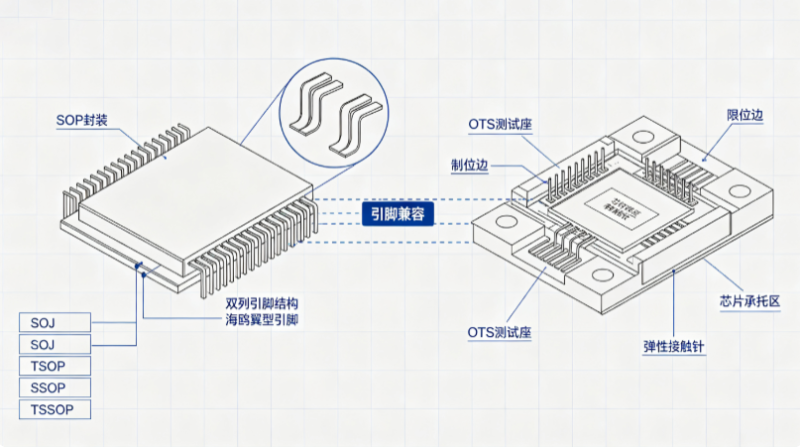

 2.2 SOP系列：SOP ↔ OTS

SOP（Small Outline Package，小外形封装）是一种双列表面贴装封装，引脚从封装两侧引出呈海鸥翼状（L字形）。

SOP封装在国内衍生出众多子类型，包括SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、SSOP（缩小型SOP，引脚间距缩小至0.65mm）、TSSOP（薄的缩小型SOP）以及SOIC（小外形集成电路）等。

在国外测试座产品中，SOP封装对应的型号通常以OTS为前缀。常见产品包括OTS8(34)0.6501、OTS18(34)0.6501、OTS281.2723、OTS441.2703等多种规格。

 2.3 SOT系列：SOT的国内外叫法

SOT（Small Outline Transistor，小外形晶体管贴片封装）是一种表面贴装型封装，一般引脚小于等于8个，主要用于小外形晶体管和集成电路的封装。

与SOP不同，SOT封装在国内外的命名相对统一。常见的SOT型号包括SOT23（也称TO236AB或SC59）、SOT223、SOT89、SOT363等。部分SOT封装在不同厂商间有别名，例如SOT23也被称为TO236AB或SC59。

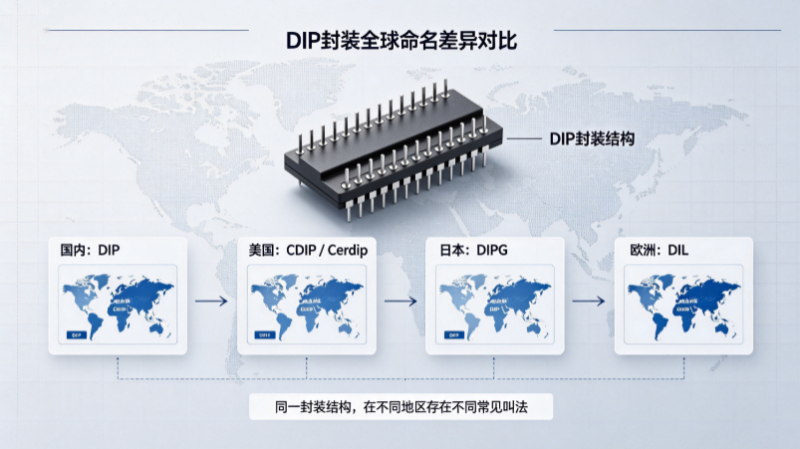

 2.4 DIP系列：DIP的多样化命名

DIP（Dual Inline Package，双列直插式封装）是最经典的通孔插装型封装之一。

DIP封装在不同地区和厂商间有着丰富的命名变体：

 CDIP/Cerdip：陶瓷双列直插式封装，用玻璃密封。美国国家半导体提供J08A、J14A、J28A、J40A等多种引脚数的Cerdip封装。

 DIPG：日本对玻璃密封陶瓷DIP的称呼（G即玻璃密封）。

 DIL：欧洲半导体厂家对DIP的别称。

 SDIP：收缩型DIP。

 2.5 BGA系列：BGA的别称与变体

BGA（Ball Grid Array，球栅阵列封装）是由美国Motorola公司开发的表面贴装型封装。

BGA封装在不同厂商间有多个别称：

 CPAC（Globe Top Pad Array Carrier）：Motorola公司对BGA的别称

 TinyBGA：Kingmax公司的专利BGA技术分支

在TI（德州仪器）等厂商的产品体系中，BGA还有LFBGA（低截面球栅阵列封装）、VFBGA（超微细球栅阵列封装）等细分类型。

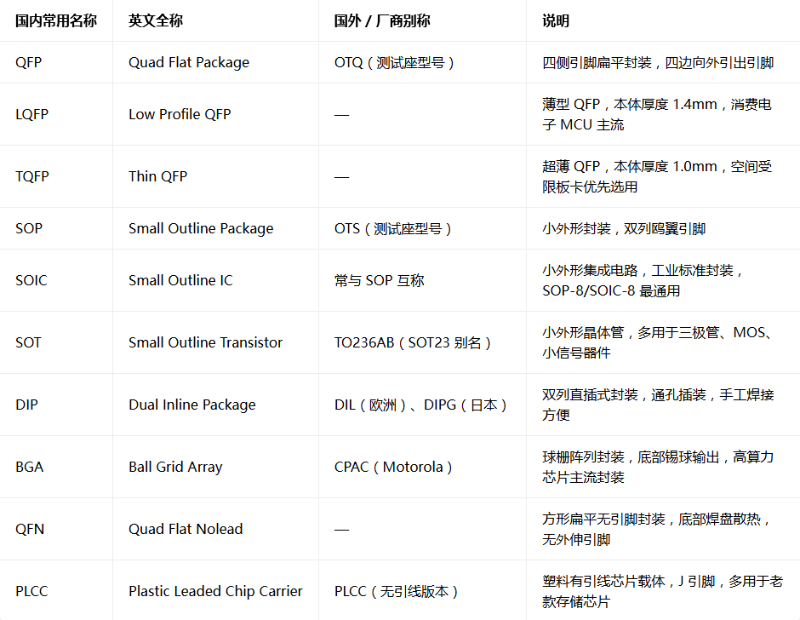

 2.6 更多封装类型命名对照速查



| 国内常用名称 | 英文全称 | 国外/厂商别称 | 说明 |



 三、鸿怡电子国产替代芯片老化座/测试座/烧录座的应用实践

深圳市鸿怡电子有限公司（品牌HMILU）成立于2013年，是一家集科研、生产、销售于一体的技术型企业。公司业务起源于约20年前的深圳华强北，现已发展为专业研发、生产与销售各类集成电路功能验证的测试座、老化座、烧录座、编程座等测试夹具的专业厂商。

在封装命名对照的实际应用中，鸿怡电子的产品线覆盖了本文所讨论的大部分封装类型。

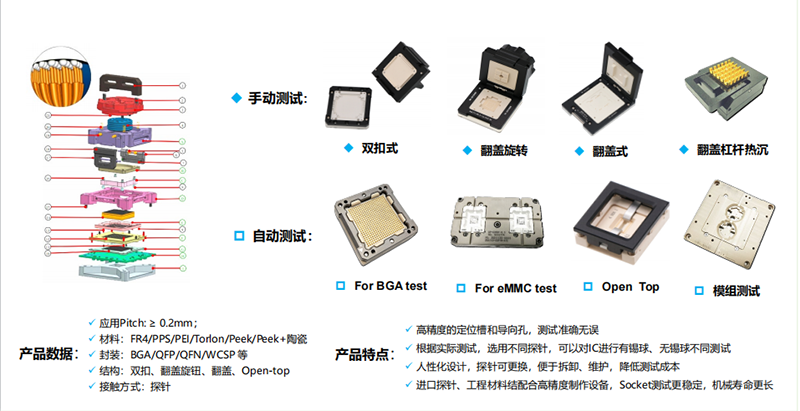

 3.1 覆盖的封装类型与对应产品

鸿怡电子可适配的芯片封装类型涵盖BGA、QFN/DFN、QFP/OTQ、SOP/OTS、LGA、EMMC/EMCP等多种常见封装。具体产品包括：

 QFP/LQFP/TQFP/OTQ封装测试座：采用翻盖结构，支持EEPROM、驱动器IC、电源IC等QFP封装芯片的测试和烧录

 QFP64测试座：专为STM32烧录设计，适配TQFP640.5等规格

 BGA/QFN老化座：支持车规级芯片的AECQ100标准验证

 SOP/TSOP封装系列测试座：覆盖OTS系列对应规格

 3.2 国产替代的核心优势

在芯片测试座领域，国产替代已从“可用”走向“好用”。鸿怡电子的测试座产品在核心性能参数上已实现对国外产品的追赶和局部超越：

电流承载能力：鸿怡电子针对车规MCU测试的HYBGA系列测试座，单针电流承载能力达3A，采用多针并联设计可支持最高15A的功率测试需求，完全满足AECQ100 Grade 2对功率器件的测试要求。其采用的铍铜合金探针在3A电流下温升控制在8℃以内。

温度耐受范围：鸿怡电子高温测试座工作温度覆盖 55℃~175℃ ，在40℃~125℃的车规级温度循环测试中，其陶瓷殷钢复合基板的热膨胀系数（CTE）稳定在6.5ppm/℃±0.5，确保了1000次循环后的引脚对位精度仍保持在±3μm以内。

高频信号支持：鸿怡电子针对毫米波雷达芯片开发的HYRF系列测试座，采用同轴探针设计实现40GHz信号传输，寄生电感控制在0.1nH以下，满足77GHz车载雷达的测试需求。

接触电阻稳定性：鸿怡测试座的初始接触电阻≤20mΩ，在50万次插拔后仍能保持≤50mΩ的水平，动态波动控制在2mΩ以内。

插拔寿命：鸿怡电子的LPDDR5测试解决方案中，测试座探针耐插拔次数突破20万次，满足量产场景下的高频次测试需求。

 3.3 实际应用案例

在某新能源汽车驱动芯片的振动测试中，采用传统测试座的良率仅为82% ，而换用鸿怡电子测试座后，良率稳定提升至99.2%。在某车规MCU芯片厂商的实测中，测试良率提升至99.5% 以上。

在汽车电子领域，鸿怡电子的测试座已成功应用于吉利CMA架构平台的48V BMS系统，完成了百万级芯片验证。其模块化设计支持0.6×0.6mm至12×12mm多尺寸兼容。

在芯片交付质量保障方面，鸿怡电子的测试解决方案将芯片交付后的早期失效率从1.2%降至0.05%。

这些数据充分说明，在封装命名对照的背后，国产测试座产品已具备与国际品牌同台竞技的实力。无论是QFP/OTQ、SOP/OTS还是BGA、QFN封装，鸿怡电子都能提供高性能的国产替代测试座解决方案。



 四、封装命名对照的实用意义

 4.1 对芯片选型与采购的指导价值

在进行芯片选型时，工程师往往需要同时查阅国内芯片数据手册和国外测试座产品目录。了解封装命名的对照关系，可以避免因名称不统一而导致的选型错误。例如，当芯片数据手册标注为“LQFP64”时，在采购测试座时需寻找“OTQ640.5”或类似型号。

 4.2 对测试座/老化座/烧录座选型的指导价值

在测试座选型时，最直接有效的方式是提供芯片的封装类型、引脚数、引脚间距和芯片外形尺寸，而非仅仅依赖封装名称。这是因为：

1. 同一封装类型可能有多种引脚间距：例如QFP封装有1.0mm、0.8mm、0.65mm、0.5mm、0.4mm等多种规格

2. 同一OTQ型号可能适配多种QFP子类型：如OTQ480.501可同时适配QFP48、LQFP48、TQFP48

3. 不同厂商的命名习惯不同：国外测试座厂商（如Enplas）采用OTQ/OTS体系，国内厂商则更多直接以封装类型命名

 4.3 对国产替代的推动价值

随着国产芯片产业的快速发展，芯片测试座等配套产业的国产替代需求日益迫切。鸿怡电子等国内测试座厂商在消化吸收国外产品技术规格的基础上，推出了与国外OTQ/OTS系列引脚兼容、性能对标的国产化产品。这不仅降低了国内芯片企业的测试成本，也缩短了测试座的交货周期，为国产芯片的快速验证与量产提供了有力支撑。

芯片封装类型的命名差异，是半导体产业全球化进程中标准化与区域化博弈的缩影。从QFP↔OTQ、SOP↔OTS到DIP↔DIL、BGA↔CPAC，每一组命名对照的背后，都折射出JEDEC、JEITA/EIAJ等国际标准组织与各国产业实践之间的互动与融合。

对于工程师和采购人员而言，掌握这份“封装命名解码表”，不仅能够提升跨厂商、跨文档的沟通效率，更能在测试座选型、芯片验证等实际工作中避免因命名混淆而导致的项目延误。

以鸿怡电子为代表的国产测试座厂商，正在用扎实的产品性能和可靠的质量管控，证明国产替代不仅在封装命名上实现了“对号入座”，更在核心技术指标上实现了从追赶到并跑、甚至局部领跑的跨越。
