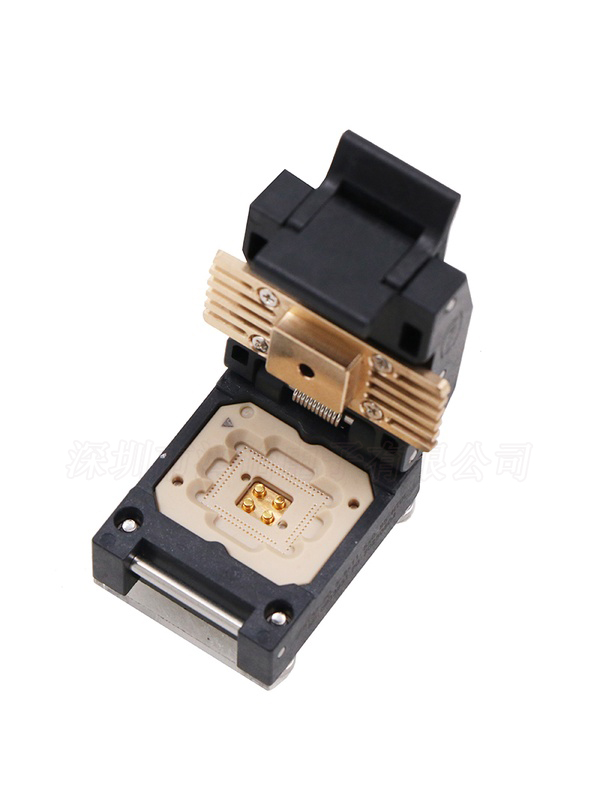

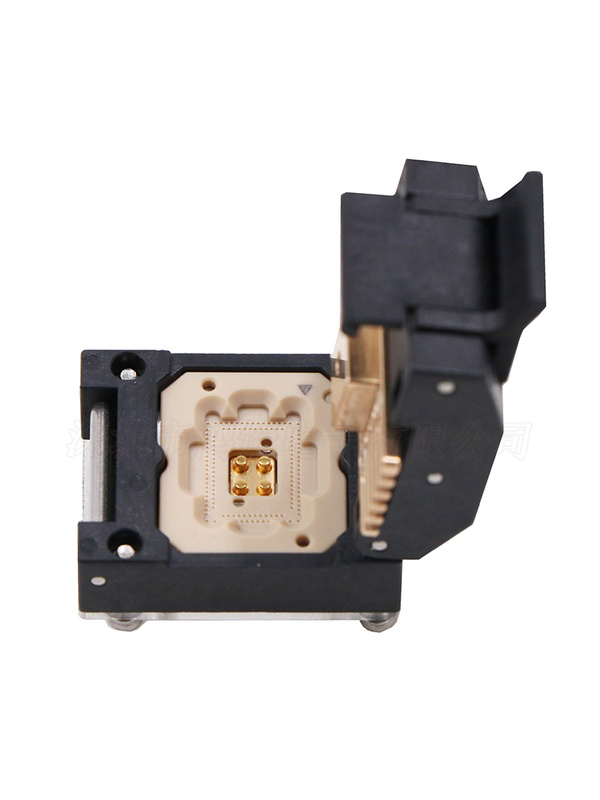

QFN 老化夹具是 QFN 芯片 Burn-in 老化测试专用工装,依靠 Pogopin 弹性探针与芯片底部焊盘可靠接触,实现稳定电气导通。可精准定位芯片、均匀控压,避免压伤焊盘;夹具采用特种工程塑胶PEEK制造,可以长期在-55℃~+155℃高低温环境下使用,配合老化箱施加高温与电应力,加速激发芯片潜在缺陷,筛选早期失效产品,支持多工位批量测试,广泛用于 IC 设计、封测、车载及工业芯片可靠性验证。
销售工程师:黄小二13622364332,huang@hydz999.com
| 适用规格 | 16-88pin,0.4、0.5、1.27引脚间距QFN/LCC封装的IC |
| 支持频率 | ≤300Mhz |
| 温度范围 | -55℃~+155℃ |
| 操作力压 |
35g每pin,PIN越多需要压力越大 |
| 额定电流 |
单PIN1A |
| 接触电阻 | ≤100毫欧 |
| 绝缘电阻 | DC500V1000兆欧以上 |
|

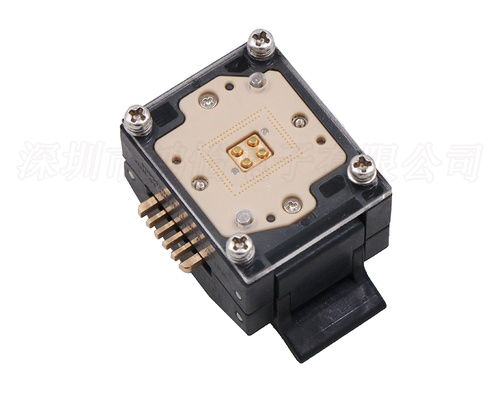

QFN/DFN封装、有的也称为LCC、翻盖式结构测试座 支持EEPROM,驱动器IC,电源IC等QFN封装,芯片测试座009系列.有翻盖式、旋钮翻盖式、双扣式、分离式结构、下压开窗结构适合自动机台 |
|
QFN 老化夹具,是专门针对QFN(四方扁平无引脚封装)芯片的老化测试工装,搭配老化板、老化箱使用,属于芯片可靠性测试治具。
1. 固定与定位:精准夹持 QFN 芯片,保证芯片焊盘和夹具探针稳定对位,防止芯片偏移、压伤。
2. 电气连通:通过探针 / 接触弹片,把 QFN 芯片引脚引出,实现芯片与老化板之间可靠信号、供电连接,让芯片在老化过程中持续通电运行。
3. 老化应力加载:配合老化箱的高温(高低温)环境,给芯片施加额定电压、负载,模拟芯片长期工作的严苛工况,加速暴露芯片潜在缺陷(漏电、虚焊、内部不良等早期失效)。
4. 保护芯片:均匀施压,避免单点压力过大压坏 QFN 脆弱焊盘;同时隔离干扰,降低接触不良带来的误判。
5. 批量测试:一款夹具可做多工位,一次性同时承载多颗 QFN 芯片,提升老化测试效率,适合晶圆后段、封装厂、IC 设计厂可靠性筛选。

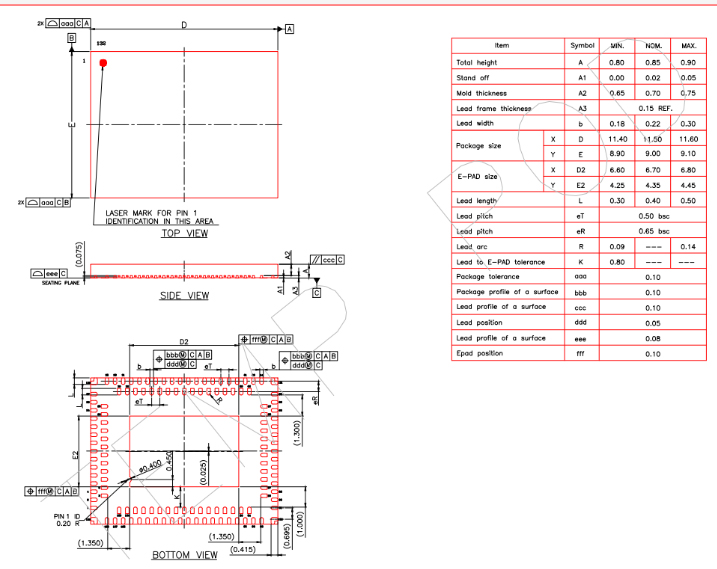

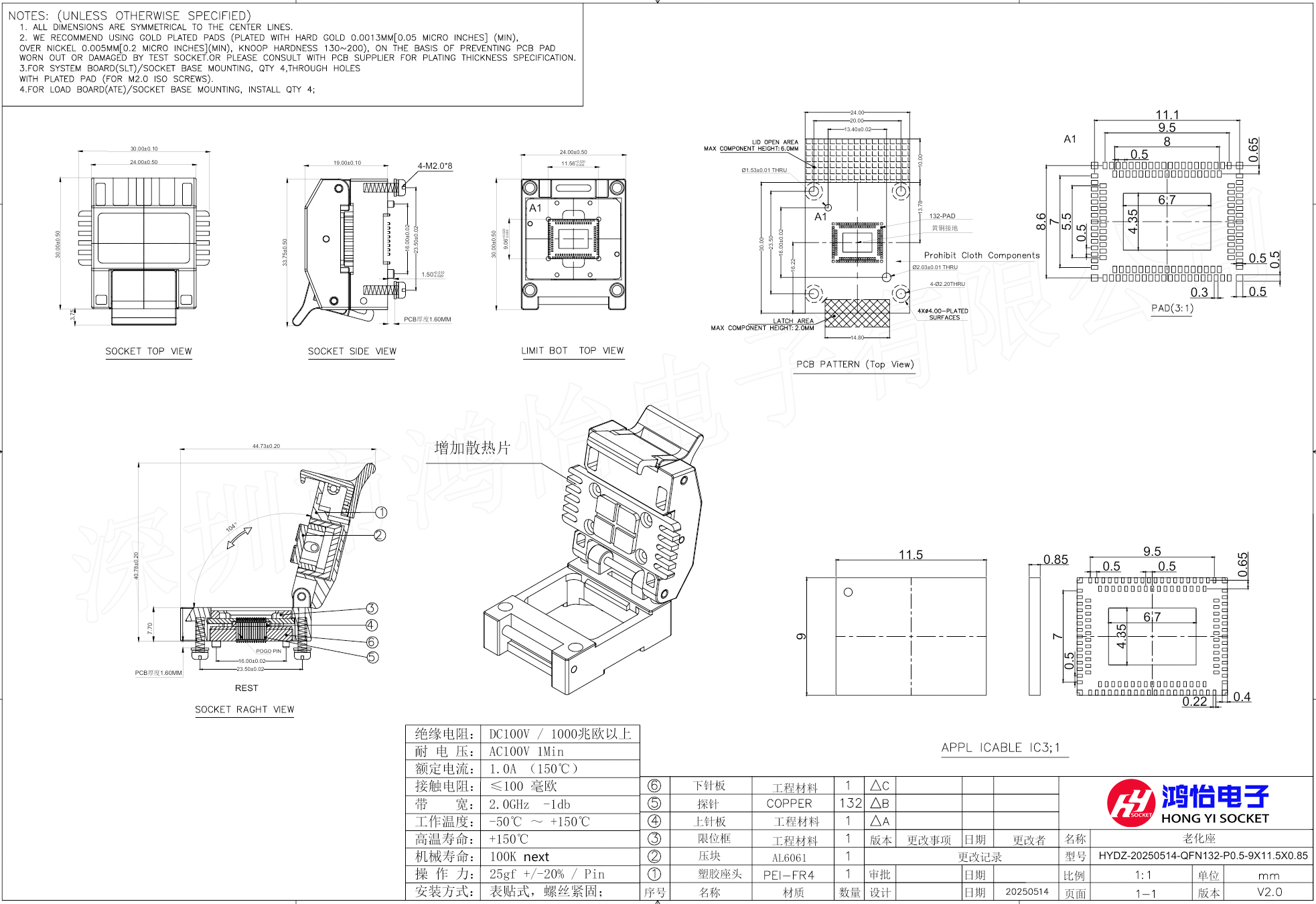

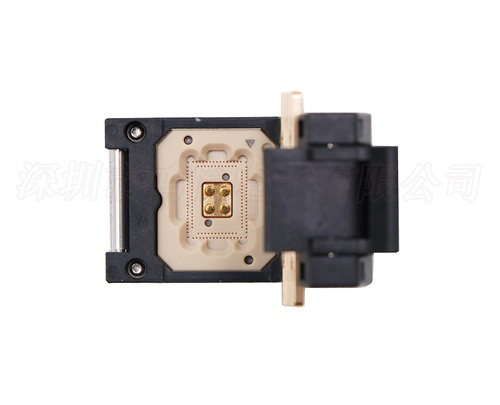

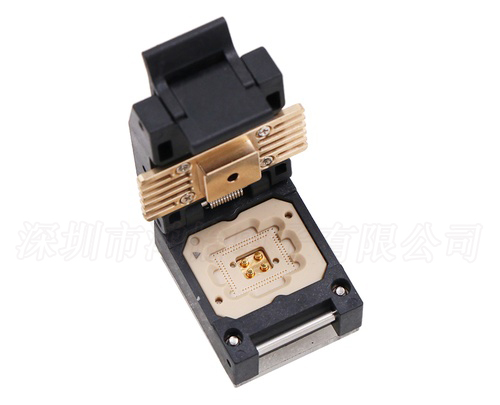

定制QFN132-0.5(9x11.5)翻盖HTOL老化座 芯片图纸
