定制BGA2215手自一体ATE测试座socket

BGA2215 ATE 测试座是专为BGA2215 封装（45×45mm、1.0mm 球距、2215 个焊球阵列）大引脚阵列 BGA 芯片配套的精密弹性探针测试 Socket，属于 ATE 自动测试系统里的核心接口工装，承接待测芯片（DUT）与 ATE 测试机负载板之间的电气连接，广泛用于高端 SoC、FPGA、高速存储、算力芯片等大引脚 BGA 封装的 FT 成品测试、功能验证、参数筛选、老化测试场景。

销售工程师：黄小二13622364332，huang@hydz999.com

服务热线： 13631538587

在线咨询

深圳鸿怡电子生产的定制BGA2215手自一体ATE测试座socket产品简介

BGA2215 属于超大阵列 BGA 封装，引脚数量多、信号密度高、包含大量高速差分信号、电源、地通道，对测试座的接触一致性、信号完整性、阻抗控制、共面性要求极高。

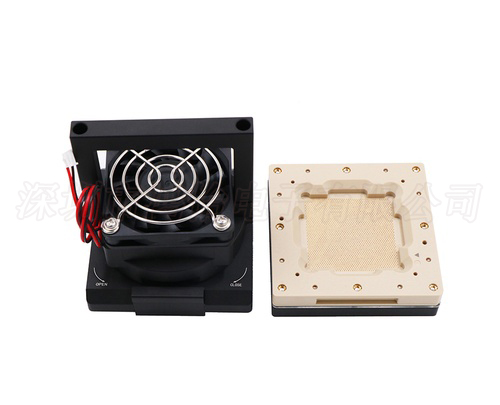

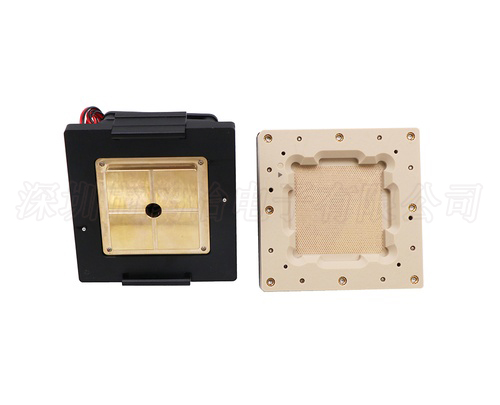

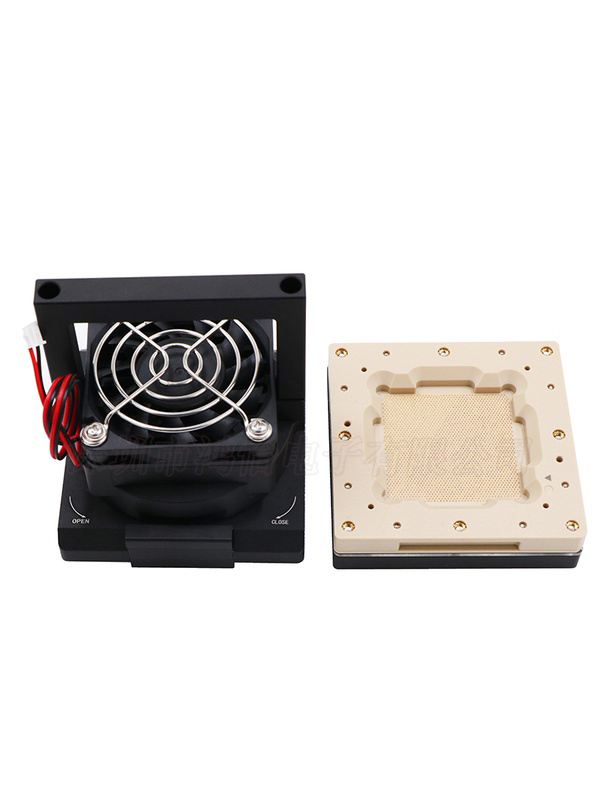

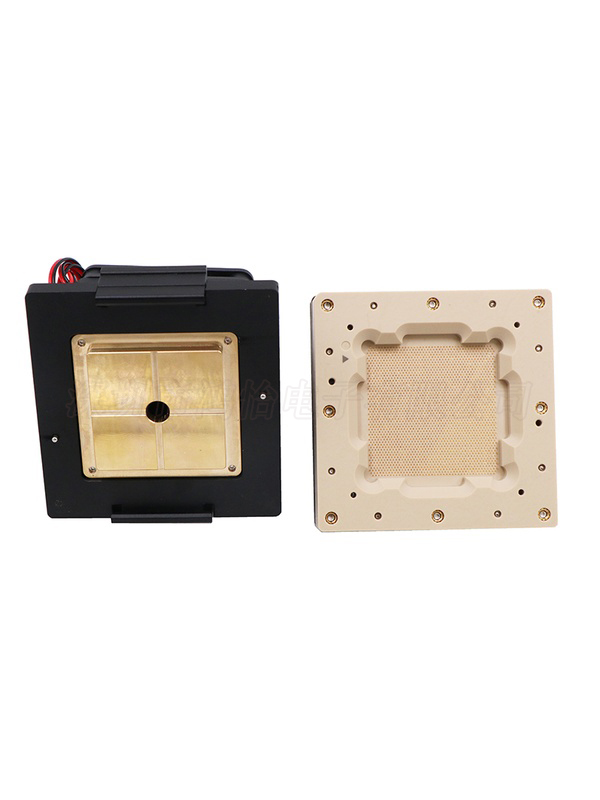

测试座主体一般由定位框架、弹性探针阵列、绝缘基座、压合结构、散热组件、转接 Interposer（可选）组成：

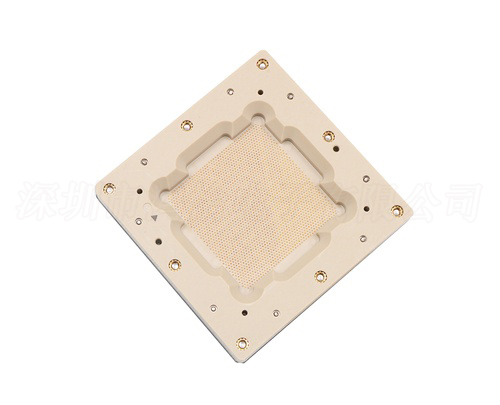

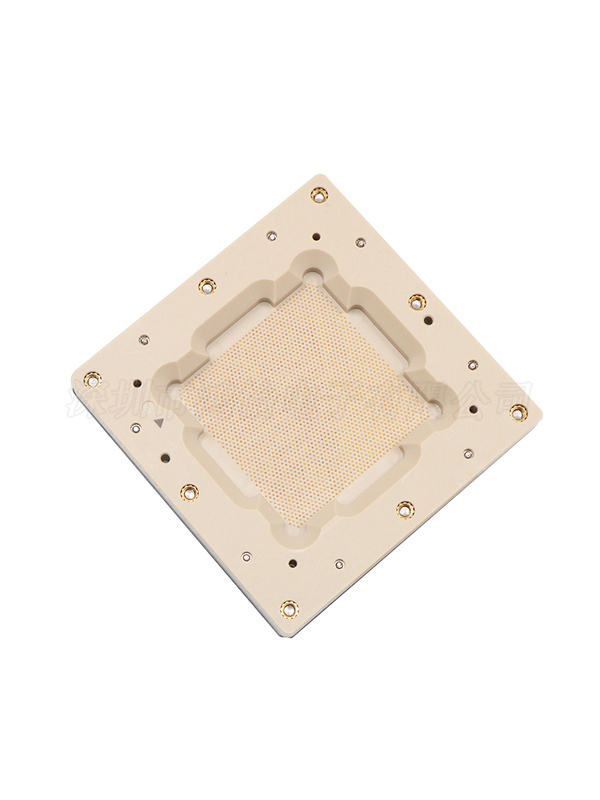

1. 精密探针阵列：采用高可靠铍铜镀金弹簧探针，每一颗探针精准对应 BGA 焊球，保证 2215 点位同步稳定接触，控制接触电阻，降低虚接、开路、短路误判风险；大阵列结构对探针平整度、压力均匀性要求严苛，避免局部压伤锡球或接触不良。
2. 定位限位结构：专属定位框，保证芯片方向、位置精准对位，适配自动化分选机的自动取放，也支持手动调试。

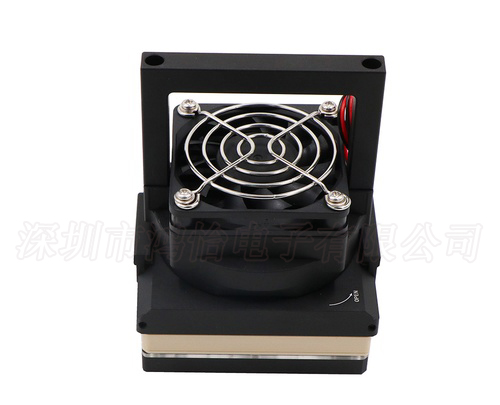

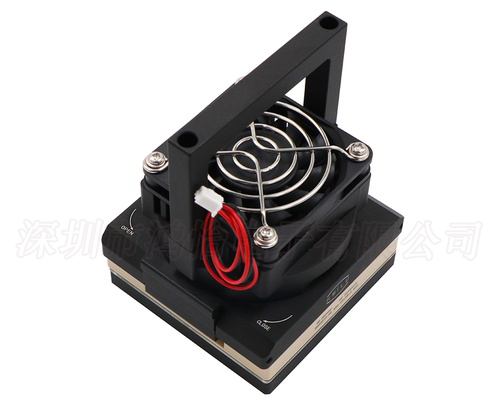

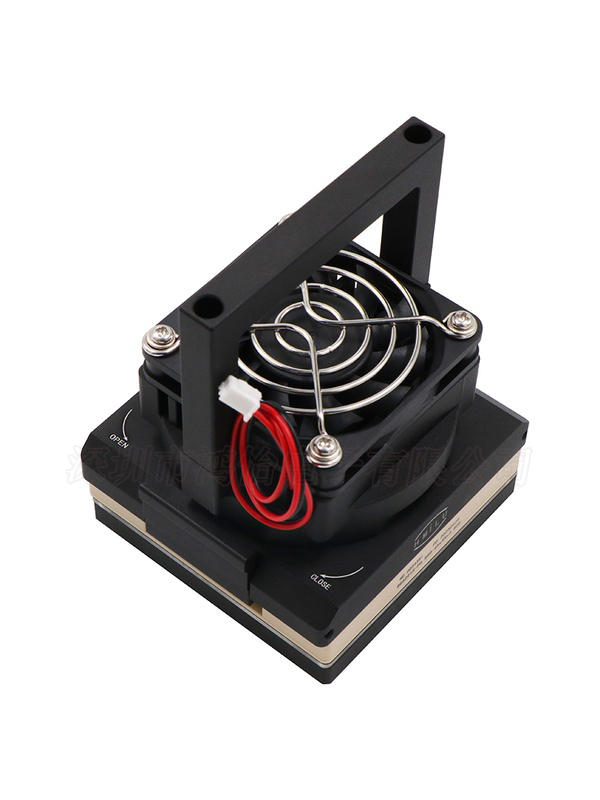

3. 压合与散热：翻盖 / 气动压合结构，压力均匀；标配散热模组，满足芯片测试时大功率散热需求，防止芯片过热导致测试漂移、参数失真。
4. 高速适配设计：针对高速信号做阻抗匹配、串扰优化，降低信号衰减，保障 DDR、高速 SerDes 等信号在 ATE 测试中波形达标，适合高速、高功耗芯片量产测试。
5. 适配场景：可直接对接 ATE 测试机、自动分选机，支持量产自动化测试，也可用于实验室芯片验证、Debug、可靠性老化测试。

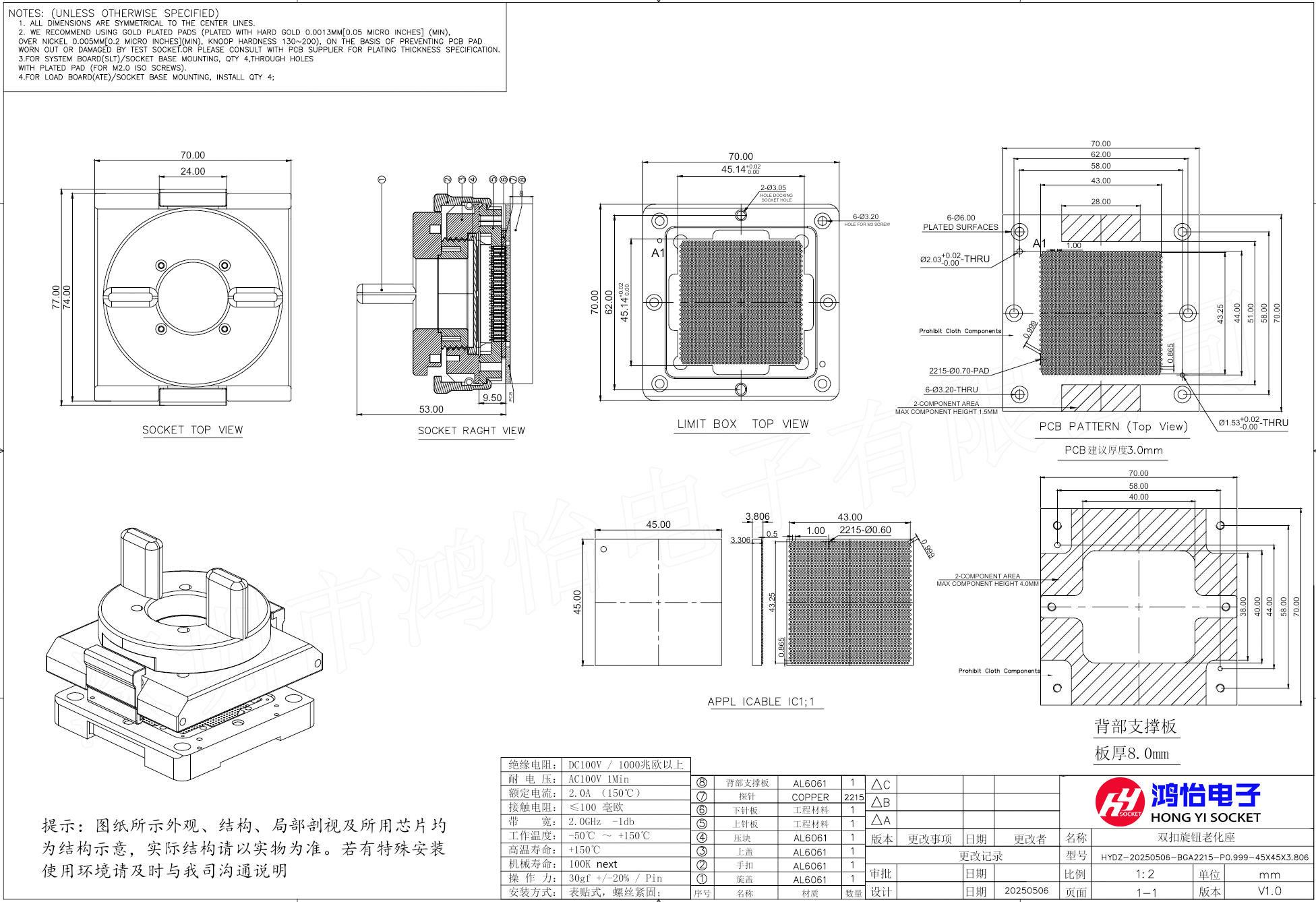

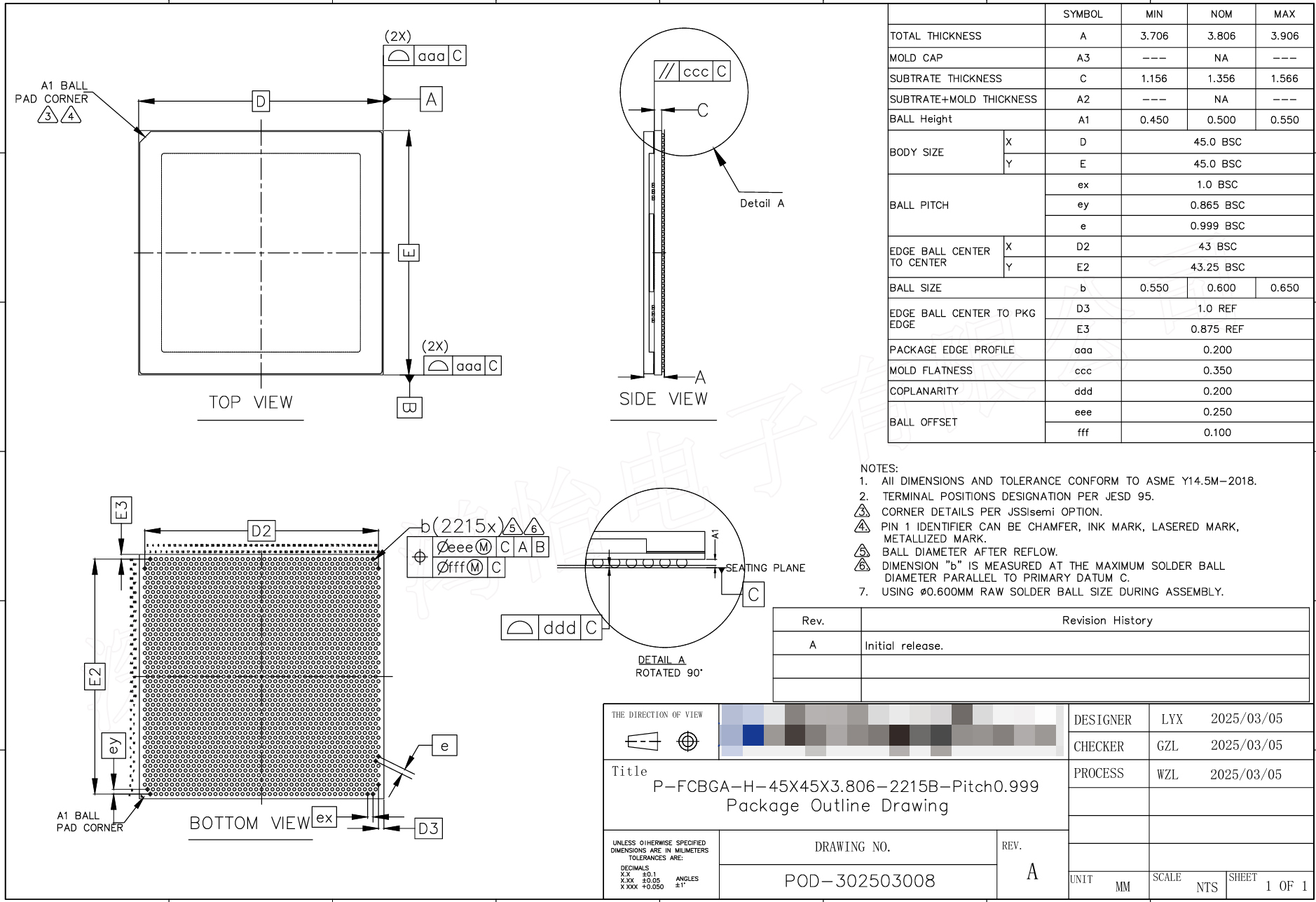

适配BGA2215-1.0（45x45）芯片图纸
