GPU芯片导通测试夹具:Open-Short这道第一关,能挡住什么,又挡不住什么?

一颗 H100 级别的 GPU 贴上测试头之后，接下来发生的事情有严格次序。先是毫秒级的开短路筛查，然后才是 DC 参数、Scan、高速 SerDes 训练和功能向量。这个顺序不是习惯，是成本核算的结果：一颗大面积 GPU 的完整 Scan 加高速接口训练要占掉几十秒机时，而高端 SoC 测试机的小时成本在数千元量级。让一颗 BGA 锡球已经断开的芯片去跑链路均衡训练，等于把最贵的资源花在最快该被报废的样品上。

导通测试（Open-Short，也称 Continuity Test、Contact Test）就是这道闸门。它的任务是低成本、无损伤地 确认两件事：所有信号引脚确实与外界建立了电气连接；这些引脚之间没有出现不该有的低阻通路。放在最前面，因为它快、便宜，而且能在第一时间暴露一类特殊问题——包括测试座自己的问题。

一、OS 为什么必须是第一道

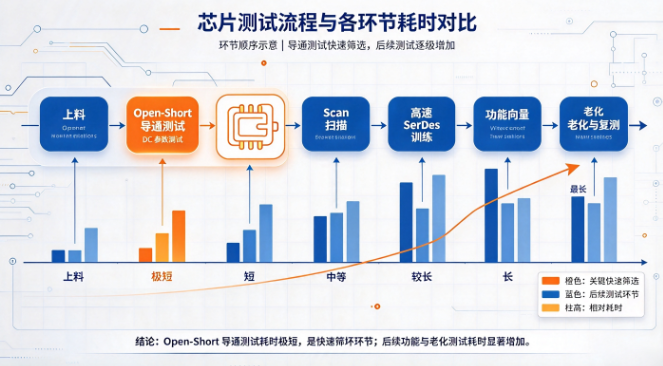

典型的 FT 流程是这个次序：

OS 在其中承担的是筛查（screening）而非验证（verification）。它不问这颗芯片性能如何，只问这颗芯片值不值得继续往下测。

它需要挡住的失效大致五类：BGA 锡球开路（含枕头效应、不润湿开路、焊盘剥离）、锡球桥接短路 、键合线缺失或搭接、Die 级早期击穿 （栅氧击穿、介质层短路），以及最常被忽略的第五类——测试座的假性接触不良。

第五类值得单独说，因为 OS 是整个流程里唯一能实时提示"是器件坏了还是夹具坏了"的环节。每一次挂牌的 OS 失效，都应该先问一遍这个问题，而不是直接判死。

对 GPU 而言 OS 的性价比尤其高：它是单位时间覆盖物理量最多的一项测试，一次并行测量走完，几千枚锡球的物理完整性就有了结论。这也是为什么即便 OS 的覆盖率有限（第八章会讲边界），各家产线依然雷打不动地把它放在第一位。

二、加流测压：ESD 二极管导通测试到底在测什么

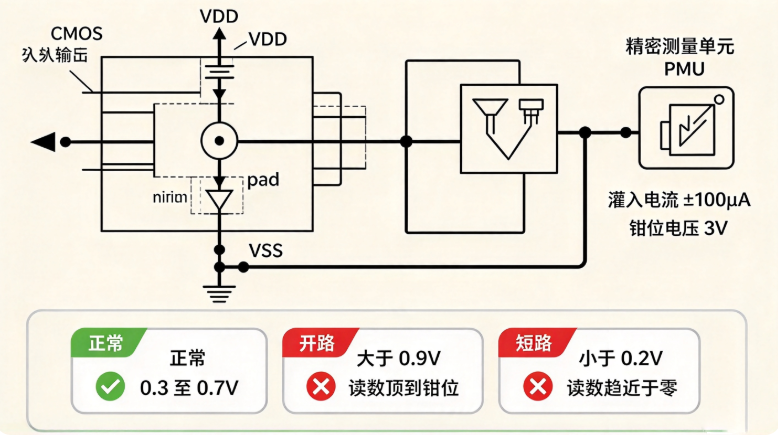

OS 能做无损筛查，靠的是芯片自带的资源——IO pad 上的 ESD 保护二极管。标准 CMOS IO 在 pad 与 VDD 之间、pad 与 VSS 之间各有一个保护二极管或等效保护结构，正常工作时它们全部反向截止。OS 借用的正是这两条原本闲置的通路。

标准做法是"加流测压"：

1.  先把器件所有引脚（含全部电源与地）拉到 0V；

1.  用 PMU 向被测引脚灌入恒定小电流，通常 ±100µA，部分引脚类型会用到 100~500µA；

1.  测量该引脚的电压；

1.  必须设定钳位电压（常见 3V），否则开路引脚上的电压会一路攀升，把器件和测试机通道一起打穿。

读数判读逻辑很朴素：

真正决定成败的是表之外的几条经验。

并行测量有盲区。 现代测试机普遍是 Per-Pin PMU 结构，为了压缩测试时间，工程上的做法是让所有通道同时灌电流、同时测。但这样一来，如果两个相邻引脚之间存在低阻短路，它们会被同一节点拉到等电位，各自的读数仍然落在窗口内——引脚间的短路在并行模式下是测不出来的 。补这个洞的办法有三种：串行逐一测量（准确但慢）、上电后跑功能验证做二次把关、或者采用分组拉低的改进步序。选哪一种，本质是拿测试时间去换覆盖率。

电源脚不能这么测。 VDD、VSS 铺的是整片低阻网络，本身的阻抗低到让加流测压失去分辨率。电源引脚通常另走一路方案：给 VDD 施加 0.3V 低电压，钳位设在 ±2mA，测量该脚电流是否落在 ±100µA 量级的规定范围内。

窗口不能一刀切。 0.3~0.7V 这个经验值适用于普通数字 IO。而 GPU 上带着差分 SerDes 引脚（带片上终端与耦合结构）、PLL 的模拟电源输入、带上下拉配置的 GPIO、以及熔丝与一次性编程引脚——这些结构的响应各不相同，读数会有明显偏移，有些甚至不能按标准 OS 处理。正确做法是按引脚类型分组设定窗口 ，用已知良好的样片实测出基准值，而不是全器件套同一套规格。对熔丝类引脚，不少方案会直接跳过标准 OS，改由后续专项流程覆盖，避免误伤。

三、多电源域：高端 GPU 导通测试最难的部分

如果只能挑一个 GPU 导通测试的技术难点，那就是多电源域。

一颗数据中心级 GPU 内部通常划着十几个到几十个电源域：核心计算域、多个 HBM 相关域（对应堆栈所需的 VDDQ、VDDC、VPP 等）、IO 域、PCIe 模拟域、PLL 与常开域、熔丝编程域……每个域都有独立的供电要求，也挂着自己的静电保护网络。这带来四个层面的麻烦。

其一，跨域短路会被标准算法掩盖。 OS 第一步是把所有引脚接地，这一步把所有 IO 的保护二极管上端连到了同一个电位点。如果两个本该完全独立的电源域之间发生了短路，在这个状态下它们本来就是等电位的，缺陷无法被分辨 。也就是说，全域接地法对跨域缺陷是盲的。要检出这一整类问题，需要额外的轨到轨隔离测试：把所有电源域浮接，再两两之间施加激励、测量响应，判断是否存在不该有的通路。这项测试的时间成本不低，但在跨域短路的危害面前是值得的——这类缺陷一旦流到下游，表现形式往往是上电即损毁整个模块。

其二，芯片内部有意的钳位结构。 为了让静电泄放电流有通路，相邻电源轨之间会布置 RC 触发大尺寸 clamp 一类的保护器件。这些结构的响应是非线性的，读数不再是干净的 0.7V，按标准窗口判会出现大量莫名其妙的失效。这类行为没有通用答案，只能靠与已知良好样片的长期对照来消化。

其三，域间的保持开关。 部分域之间会通过电平转换或保持寄存器相连，在未上电状态下可能通过体二极管天然连通。这意味着并非所有域对都适合做两两判定 ，有些组合在物理上就是"应当连通"的。这需要和设计端逐域确认，把"允许连通"与"必须隔离"的清单维护起来。

其四，隐藏短路与极低阻平面。 GPU 的电源与地引脚数量往往以千计，整片铺开后构成极低阻抗的平面。在这种平面上，一个几十欧姆级别的电源到地软短路，在 100µA 激励下只产生约 1mV 的偏移——完全湮没在噪声里 。而这颗十欧姆级别的异常通路，很可能在上电后酿成灾难。这类缺陷 OS 抓不到，必须靠上电后的静态电流监测与电源轨监测来补位，这是第八章边界问题的核心样本。

最后还有时间成本：大面积芯片的电源网格电容可观，每次激励后需要足够的稳定时间读数才可靠，这在并行测试中会直接转嫁为测试时间。

四、HBM3/HBM3E：到 FT 阶段已经测不到的部分

这是 GPU 导通测试最需要说清楚的一件事，很多人的理解在这里是错的。

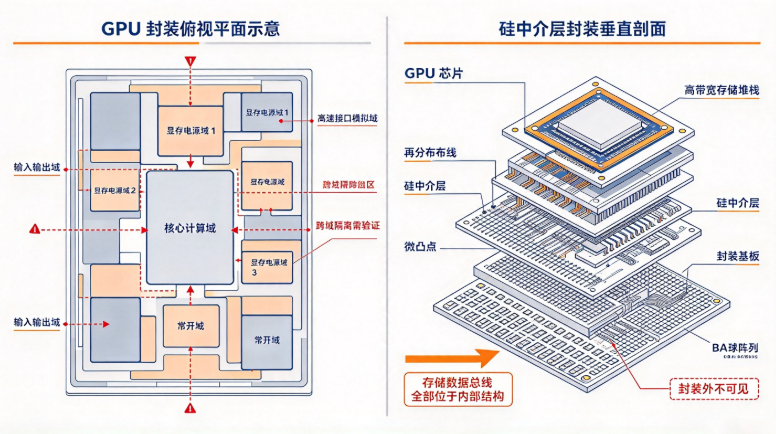

HBM 走的是硅中介层互连，不是常规的封装扇出。 GPU 芯片与 HBM 堆栈并排坐在中介层上，两者之间的数据、地址、时钟通路全部藏在中介层的再分布布线与微凸点之间。单个 HBM 堆栈对外是 1024 位接口宽度（16 个通道、每通道 64 位），一颗 GPU 挂 5 到 6 个堆栈，总线宽度落在数千位量级——但这些信号引脚在封装外一个都看不到 。

由此得到一个不太容易接受的结论：FT 阶段针对 HBM 接口的导通测试，覆盖范围远小于直觉。  能被触达的只有三类：

1.  HBM 相关电源轨的连通性与域间隔离；

1.  少量被引出到封装外的 HBM 控制、复位、参考类引脚（前提是产品做了这样的引出）；

1.  通过 JTAG 或 IJTAG 访问 PHY 内部寄存器与测试结构，做结构化的完整性检查。

真正的 HBM 互连筛查其实已经前置了：在封装前的中介层测试环节，需要对每一个微凸点做连续性验证、对硅通孔做通路筛选，先确认堆栈本身是良好的再去贴合。如果这一步没做扎实，缺陷会带着封装流程一路走到 FT，而此时 OS 已经抓不到它。

对比消费级就很清楚。高端显卡用 GDDR 系列显存，这些是常规扇出到 BGA 锡球的，数据、命令、地址、时钟都有物理引脚可测 ，OS 可以直接覆盖。区别只是这时挑战换成了另一件事：显存接口的球间距密、相邻球数量庞大，检测重点从"能否测到"变成了"能否分辨紧邻球的微短路" ——这对针尖定位精度与共面度一致性是完全不同的要求。

两条路线因此分得很开：采用 HBM 的算力卡是"能测的量少了，对每个域的精度要求高了"；采用 GDDR 的消费卡是"全部能测，但对高密度相邻球的分辨能力要求极高"。  这两类产品在治具方案上几乎不能通用。

五、JTAG 边界扫描：第二把钥匙，但不是替代品

边界扫描（IEEE 1149.1，配套的仪器访问是 IEEE 1687）常被人当作 OS 的替代方案，更准确的定位是互补。

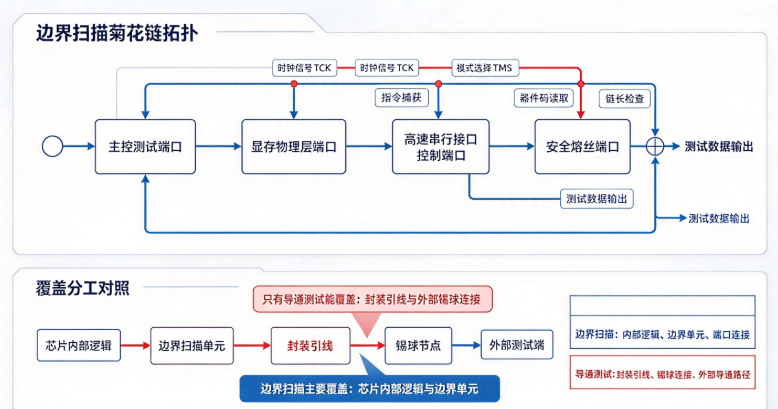

标准的链路完整性验证流程是：复位测试访问端口，做指令寄存器捕获，正常的端口应回访到规定的图样；读取器件标识码确认型号与版本；再检查数据寄存器链的长度是否与预期一致。GPU 上通常不止一个测试访问端口，主控制端口、各 HBM 的物理层端口、SerDes 控制端口、安全与熔丝端口会串成一条完整的菊花链，任何一环节断开，后面的都表现为读不到。

关键在分工边界。 边界扫描单元位于 pad 的内侧，这意味着 pad 到 BGA 锡球这一段物理路径上的断线——恰恰是枕头效应、焊点开裂、助焊剂残留发生的地方——边界扫描完全抓不到 ，这一段只能靠 OS 守。反过来，OS 依赖每个 pad 上存在可用的保护二极管，遇到纯模拟 pad、带特殊终端的差分引脚、熔丝引脚就可能失效或读数不可靠，而这些地方边界扫描或后续的环回训练反而能覆盖。

还有一条容易忽略的顺序约束：边界扫描需要上电才能跑，OS 在不上电状态下就能完成。 这个差异决定了二者物理上不可能对调——先由 OS 确认没有硬缺陷，再上电跑扫描，是唯一合理的次序。让一颗存在电源到地短路的芯片上电去跑边界扫描，代价无法接受。

六、老化前后的导通复测：把假失败挡在良率报表之外

高端 GPU 是少数仍被要求做长时间动态老化的器件，行业标准普遍在单次一千小时以上量级，而且通常是动态老化——芯片在老化座里持续跑测试图样，不是单纯烘烤。

成熟的流程一定会做三件事。

第一，建基线。 老化前的导通数据按颗存档，作为该器件的个体基线。

第二，测差值。 老化结束、冷却到规定温度后重跑同一套向量，与老化前的数据逐引脚比对。真正有信息量的是差值而不是绝对值：某个锡球的读数从 0.62V 漂到 0.71V，和它直接顶到 3V 钳位，是两个完全不同的故事。

第三，严控测量条件一致。 同一个灌入电流、同样的等待时间、同样的接壳温度，任何一项变了，差值就失去意义。这条纪律看似基础，实际在换线、换季、临时调换治具的时候最容易破功。

老化后新出现的导通失效，归属判断分两类。

流向真实失效的，常见的是电迁移引发的空洞、铜柱与焊料界面金属间化合物持续生长形成的空洞、微凸点与硅通孔的热疲劳，以及封装应力在热循环后把原本若即若离的焊点彻底分开。这一类确实该被筛掉。

流向假性失效的，几乎全部与治具有关：老化座针尖在高温下的氧化、助焊剂残留高温碳化堆积、以及大尺寸封装在热态下翘曲形态改变造成的局部接触失效。这类会把良品判死，是最不该出现却最常见的损失。

区分手段只有一条可靠路径：换一个已知良好的黄金治具复测，辅以 X 光或超声波扫描的物理确认。任何只基于统计、不做实物复核的判罚都值得怀疑。

这里还有个常被忽略的反向用法：老化前后的导通差值数据，其实是校准治具状态的最好原料。 某个工位的差值分布开始整体右移，往往说明该工位治具的接触寿命到了，这比按固定插拔次数强制更换要准得多。

七、失效判读：区分芯片坏了还是座子坏了

把导通失效的归因做清楚，是量产里最省钱的一项工程活。

器件侧的真实缺陷，典型的名单是：锡球开路（枕头效应、不润湿、焊盘裂纹）、锡球桥接、键合线缺失或塌丝、静电损伤（表现为正向压降非对称漂移并伴随漏电上升）、中介层再分布层开路、以及栅氧击穿一类的芯片级缺陷。这类失效的特征是可重复、与工位无关、失效位置与物理形态相关。

治具侧的假性失效，症状差异明显：

重测即通过——九成以上指向间歇性接触失效，根源通常是针尖污染或弹力衰减；

失效集中在封装的角落或某一边——指向大封装翘曲与治具共面度不匹配；

失效集中在某一个工位——指向机械手压合机构或该工位治具本身；

同一枚引脚反复排在前几位——这根探针大概率坏了、脏了或者丢了。

这里有一个普遍的误解值得纠正。OS 是加流测压，接触回路里串联的几十到上百毫欧电阻，相对 0.7V 的二极管正向压降完全可以忽略 ——100µA 电流下，100mΩ 只贡献 10µV。所以 OS 对治具的真实要求并不是"接触电阻做到多低"，而是"每一次都确定性地接触到"。这个结论直接影响选型：几何一致性、压力均匀性、抗间歇失效的能力，比锱铢必较的毫欧指标重要得多。

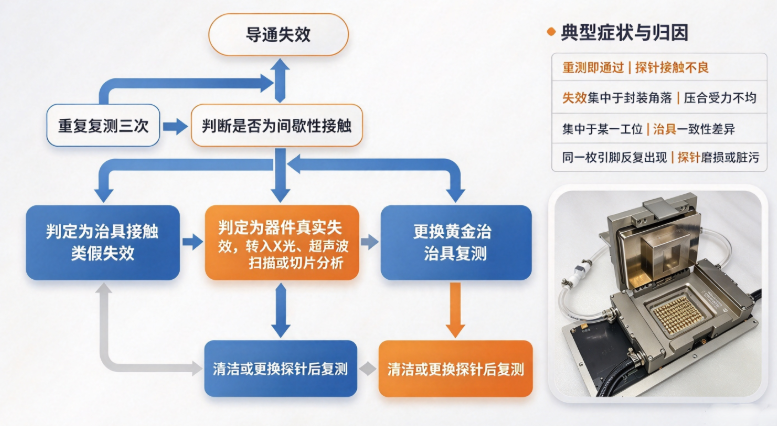

顺带建议一条标准排查动线：同一治具立即复测三次 → 更换黄金治具复测 → 清洁或更换探针后复测 → 用已知良品校验工位 → 统计失效引脚的地理分布与工位分布 → 必要时做 X 光、超声波扫描或切片。  前两步成本几乎为零，却能拦下绝大部分非器件失效。

八、边界说明：OS 抓不住的东西，别指望它

讲了这么多能力，更要讲清楚它不是什么。

OS 抓不到高阻软缺陷。 一个几百千欧级别的漏电通路、一对之间有高阻介质的相邻锡球，在 100µA 激励下都安静地躺在窗口里。这与第三章讲的极低阻平面上的隐藏短路是同一类问题的一体两面：OS 的动态范围决定了它只能识别"通"与"断"两个极端。补这个洞靠的是输入漏电测试与静态电流监测——OS 负责硬缺陷，漏电类测试负责软缺陷，两者是固定搭档，不是一个覆盖另一个。

OS 抓不到潜在开路。 一颗处于若即若离状态的焊点，常温下可能仍有足够通路让读数落在窗口内，只有在高温、振动或长期通电后才会彻底分离。这也解释了为什么老化环节不能被任何静态测试取代。

OS 不提供任何功能覆盖。 导通通过，不代表这枚引脚跑得动高速链路训练，更不代表内部逻辑正常。它只确认物理上通着。把导通通过率当成某种质量指标是危险的。

OS 本身也有损伤风险。 钳位电压、灌入电流、特殊引脚的处理方式都需要按引脚类型分级设定。熔丝类引脚、部分模拟输入引脚如果套用标准 IO 的激励条件，是可能造成实际损伤的——这与开篇"无损伤筛查"的目标直接冲突。

最后是时间。 大面积芯片的电源网格电容让等待时间不可忽略，加上为检出引脚间短路所需的补充环节，导通测试的机时占用不再天然免费。在一颗测试成本以分钟计的器件上，收益与时间的再平衡是持续存在的课题。

九、治具侧的对应：鸿怡电子 GPU 测试夹具治具的三个支点

把前面七章的痛点收拢，会发现 GPU 导通测试的失败里，真正能被治具消化的集中在三件事：几何一致性、宽温下的长期接触稳定性、大球数大封装的适配能力。

深圳市鸿怡电子（HMILU）在这一块是围绕 GPU 全流程布线的：GPU 芯片测试治具、专用老化座、DDR 与显存类夹球测试座、对接主流测试机的自动化测试座 ，覆盖消费旗舰与数据中心算力卡这一类封装，从 BGA456 级别的显卡芯片测试架一路做到 BGA1024（33×33mm、1.0mm 间距）级别的合金双扣旋钮探针座，更大球数与特殊结构走开模定制。三条产线（现货标准品、加工定制品、开模定制品）的配置，本质上是为了适配 GPU 领域标准品难以满足、非标需求密集的现实。

对照前面的章节，几项公开规格的落点如下。

几何一致性，对应第七章的位置型假失败。 鸿怡的 GPU 测试治具采用高刚性铝合金框架加精密定位结构，公开给出的整机定位误差在 ±0.01mm 以内；显存类夹球测试座以弹性夹压加精准对位的结构，把夹球接触压力的均匀性误差控制在 ±5% 以内。这两项服务的是失真度最高的那两类情形：大封装翘曲下角落锡球接触不到，以及并行作业时不同工位之间的接触差异。这正是导通假失败最主要的两个来源，也是治具唯一能直接消化的部分。

宽温长期稳定性，对应第六章的老化前后差值。 GPU 老化座选用铍铜并经热处理的接触探针、配多层镀金，公开规格给出的初始接触阻抗在 5mΩ 以内；基座采用耐高温改性陶瓷，热膨胀系数标称 6.0ppm/℃，125℃ 环境下的形变率标称小于 0.02%，以满足单次一千小时以上的长时老化需求。需要说明的是，导通测试本身对绝对接触电阻并不敏感（第七章已述），这类规格的真实价值不在数字大小，而在经历宽温循环之后接触力还在不在、插拔之间的波动是否可控 ——决定老化前后差值可信度的正是后者。

低串扰与大电流承载，对应第三章的电源域问题。 治具内部按分区屏蔽设计，通过金属屏蔽罩与接地网络的布局抑制临近通道串扰；供电侧采用大截面铜箔线路配合耐高温绝缘材料，公开给出的单路电流承载能力在 10A 以上。对动辄几十路电源、单路电流可能上十安培的器件来说，供电通路的压降与寄生参数会直接影响低阻抗条件下的测量分辨率——第三章讲的隐藏短路检出难点，有一部分根子就在这里。

此外，可维护性也要计入导通测试的总成本模型。探针支持单独更换这一设计（鸿怡各系列的通行做法）的意义在于：一次针尖污染不必更换整只治具，对第四、七章讨论的单点污染导致持续假失败的情形，这是成本最优解。

回过头看，GPU 导通测试的技术含量不在它有多复杂——加流测压本身极其朴素——而在于边界的把握 ：哪些缺陷它必然抓得住（锡球开短路、键合缺失、测试座子的间歇失接触），哪些它天然抓不到（高阻软短、潜在开路、中介层内部通路），以及用后续的漏电测试、边界扫描、老化复测去精确补位。

把这道第一关的位置、能力边界和配套设施都想清楚，后面的 DC、Scan、高速接口才会顺——毕竟那才是真正花钱的环节。
