从测试类型倒推设计:鸿怡电子IC测试座在材料、结构与接触介质上的取舍逻辑

实际选型时，很多工程师习惯从封装型号出发找"能用的座子"。但同一个 BGA153 封装，用在量产 FT 工位和用在 125℃ 老化箱里，设计参数几乎是两个方向。封装只决定了机械接口的底子，真正决定插座寿命、测试良率和综合成本的，是它要服务哪一类测试，以及测试背后的温度、时间、频率、电流这些条件。

一、测试、老化、烧录，三件事的设计侧重点完全不同

先把这三类工作的边界划清楚，后面的参数才有依附。

烧录座追求的是上料效率与单次成本，常见翻盖式或旋钮式压合，操作力一般控制在 1kg 左右，引脚多时可放宽到 2~3kg，要求是插拔顺手、引脚可单独更换。

测试座的核心是重复性与信号保真。同一颗芯片反复测十次，结果要一致；不同工位、不同时间的同型号被测件，结果也要对得上。这直接指向接触阻抗的控制——主流规格在 10mA/20mV 条件下 ≤50~100mΩ，机械寿命从一万次到十万次不等，取决于产线节奏。

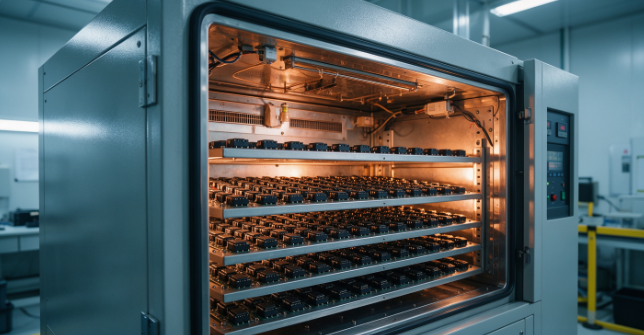

老化座的难点则完全不同。长时间高温下，弹簧部件会发生应力松弛，工程塑料基座会缓慢蠕变，镀层在高温高湿环境下逐渐氧化，三者叠加的结果是接触阻抗缓慢漂移。一旦某颗芯片在老化中途失去了电气连接，"应力"就根本没施加到它身上，出来自然是合格的——这就是常说的假老化。老化试验做的是浴盆曲线前端的筛选，假老化会让整个环节失去意义。

二、FT、ATE、SLT：测试方法对座子提了哪些具体要求

需要先澄清一个常见的混淆：ATE（Automated Test Equipment）是执行平台，不是测试方法 。FT（Final Test，成品测试）才是测试环节，它通常由 ATE 来执行。把这两者区分开，选型时才知道该问什么问题。

FT 终测处于封装之后、出货之前，直接对接 ATE 的 load board 或机械手（handler）。它的核心要求是接触一致性——因为在 FT 工位上，测试结果直接决定芯片的分档（binning）良率，一次接触不良就可能把一颗好芯片打成次品。车规和工业级芯片还需要跑三温测试，同一个座子要在 -40℃ 到 +125℃ 之间反复切换并保持参数不发散。

ATE 对座子的约束来自设备本身的能力边界：通道数决定了并行同测（multi-site）的规模，数字速率决定了信号的上升沿要求，模拟精度决定了接触阻抗容限。多工位同测时，几个工位之间的差异性比单一工位的绝对指标更重要，这也是为什么自动化工位普遍要求座子做 force 一致性与共面度管控（通常要求接触面共面度 ＜0.1mm）。

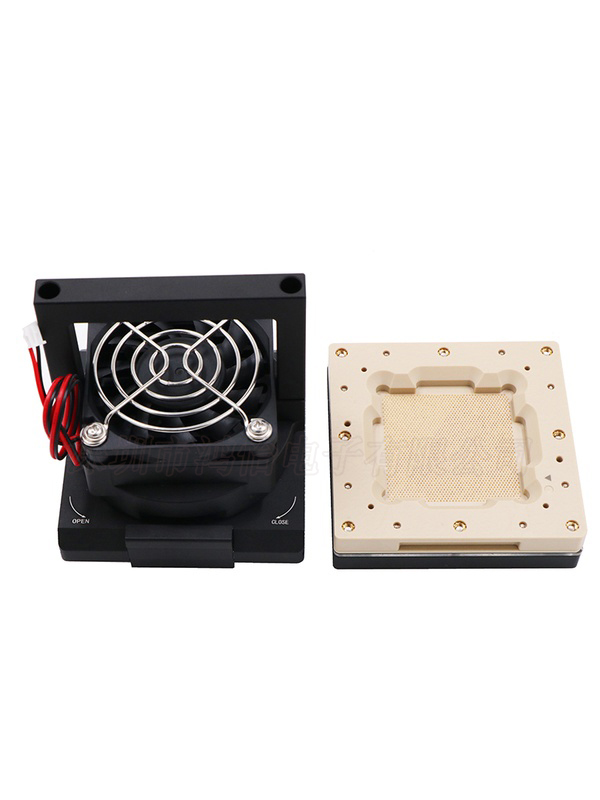

SLT（System Level Test，系统级测试）让芯片在接近真实应用的环境中运行，跑实际负载、实际固件。这类测试的功率往往不小，座子除了导通，还要承担散热通道的角色——必要时需要在结构中嵌入铜合金散热块或导热界面。

高速类测试要单独拎出来讲。存储芯片跑 DDR5 7800Mbps、UFS 跑 HS400，射频芯片要覆盖 WiFi 6E/蓝牙甚至毫米波频段。此时座子不再是简单的连接器，而是信号链路上的一段。粗略的分界线是：100MHz 以下普通弹簧针可以应付，接近或超过 1GHz 就要开始控制插损与邻位串扰，超过 5Gbps 的 SerDes 和射频应用，需要考虑控阻抗结构、缩短接触行程、增加接地隔离，部分场景要用同轴针或 MEMS 垂直针方案。

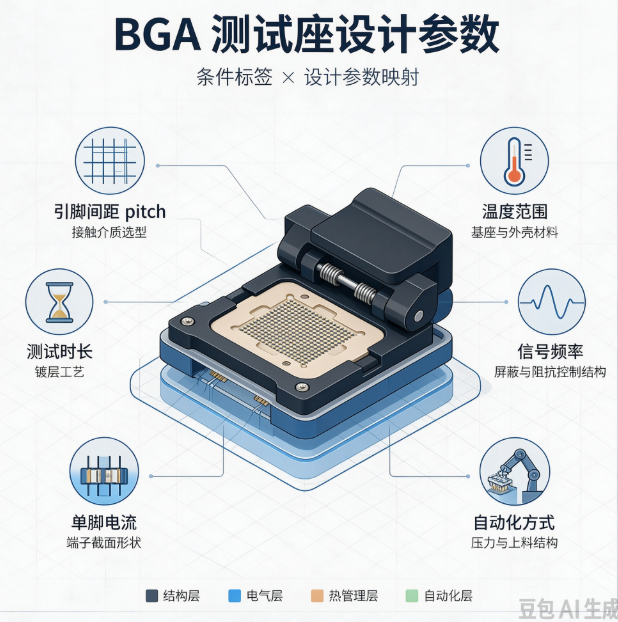

三、测试条件如何把设计参数"逼"出来

设计参数不是拍脑袋定的，每一项都由具体的测试条件反向约束。

引脚间距（pitch）是第一道门槛。0.35mm 以上，标准弹簧针方案成熟可靠；0.2~0.3mm 区间，绝缘壁厚已经薄到难以在相邻触点间留出足够的安全间距，短路风险、成型精度和信号处理必须同时解决，通常需要 MEMS/光刻工艺的触点，或者改用异向导电橡胶这类平面接触介质。目前成熟的定制能力可以做到 pitch = 0.2mm ，且针对带锡球和无锡球的 IC 都能适配。

温度区间直接决定基座材料。常规 -45~+125℃ 的工况，PEEK、PEI 这类高温工程塑料配合铍铜（BeCu）探针即可覆盖；一旦进入 135℃ 以上并要求长时间连续工作，就要考虑塑料的热变形温度和蠕变特性，同时核算塑料基座、金属外壳与芯片基板三者之间的热膨胀系数（CTE）匹配——失配会在热循环中产生位移，把应力直接传递给引脚。三温测试的低温端还有个容易被忽略的问题：结露和结霜。

测试时长与寿命要分开算。FT 工位按节拍算年度插拔次数，一个每天跑 2 万次插拔的工位，十万次寿命的座子只能用两周；老化工位则按小时算，常见规格是 12 5~150℃）连续工作大于 200 小时。

单 pin 电流决定端子截面。信号类一般 ≤1A/pin；功率器件完全不同——TO247 整流器件老化座的额定电流可以做到 20A/pin，TO220 功率 MOS 的老化板同样要按数安培级别的电流通路来设计。大电流场景下必须引入 Kelvin（开尔文）四线法 接触，用独立的电压检测脚避开线阻压降，否则测到的根本不是芯片引脚上的真实电压。

自动化方式反向决定上料结构。手动上下料用翻盖式、旋钮式；对接 handler 的自动工位需要导向销、定位柱、承压面设计，还要匹配机械手的定位精度（当前自动化方案普遍可达 ±25μm）。

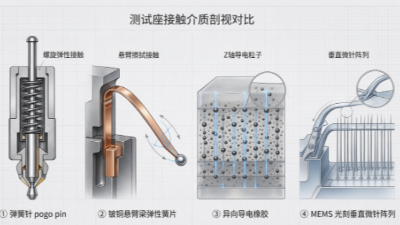

四、四种主流接触介质的取舍

接触介质是测试座的核心，选错了后面怎么调都救不回来。

接触力是另一个必须核实的数字。常规弹簧针的单脚法向力在 301.0mm；到细间距场景，单脚力通常要压到 101.27μm）为主流，钯镍、钯钴合金体系的套餐则在成本和耐磨之间提供另一种选择。

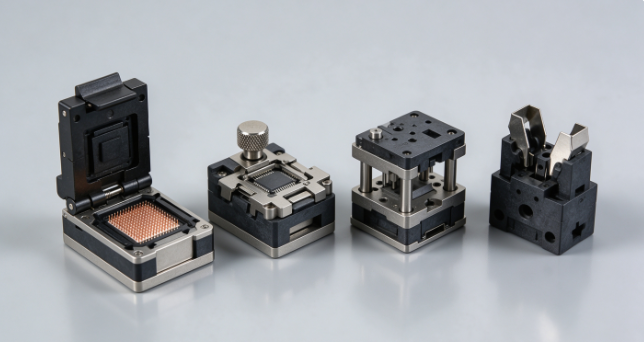

五、测试座socket结构形态：翻盖、旋钮、下压与温控集成

结构不只是外壳形状，它决定了压力分布、操作效率和能不能上自动化。

翻盖式结构最常见，压盖配锁扣，操作简单成本低；旋钮式通过螺纹旋转下压，压力沿垂直方向均匀施加，磨损小，适合 QFP100 这类引脚数多、压力需求大的场合（典型 2.0kg min，引脚越多压力越大）；下压式专门对接自动机台，配定位柱和导向结构；功率器件多用爪式夹持，既保证接触面积又要方便散热。

还有一种集成度更高的形态：带独立加热与温控的测试座。这类座子在结构上加入陶瓷加热棒，内嵌于黄铜压盖中对芯片背面直接加热，中心布置 PT100 温度传感器实时回读数据，外壳采用 AL6061 阳极氧化处理的铝合金，内部针板仍用 PEEK，接触方式则配合 Kelvin 单 pad 双针。它把温度控制从老化箱下沉到了单颗芯片，适合需要精确控温的 DFN/QFN 功率芯片参数表征。

六、一套落地方案：鸿怡电子的设计对应关系

深圳市鸿怡电子（品牌 HMILU）是国内较早深耕这一领域的厂商，自主完成研发、生产、销售与售后，产品覆盖 BGA、eMMC/eMCP、QFP/QFN、DFN、SOP/SOT、TO、LGA、LCC、DDR、WLCSP、晶振、存储颗粒等主流封装，并支持 IGBT 与新能源器件、军工科研等特殊场景。产线分为现货标准品、加工定制品、开模定制品三类，非标需求一件起订。

鸿怡的能力边界大致是：最小测试间距 pitch = 0.2mm，耐温范围 -55℃~+175℃，插拔寿命可达 10 万次以上 ，探针支持单独更换，有锡球与无锡球的 IC 均可适配。具体在设计上如何落到各测试类型，可以看几个代表性规格：

常温 FT / ATE 测试这一类，典型的关键是频率与稳定性。BGA96-pin / 0.8mm pitch ATE 测试座 采用合金翻盖式结构，本体为合金 + PEEK，接触阻抗 ≤100mΩ（10mA/20mV 初始值），支持频率 1GHz @ -1dB 带宽，机械寿命大于 25,000 次，适配芯片尺寸 7.5×13.3mm。QFP100 / 0.5mm 合金旋钮探针座 则是针对大引脚数 QFP 的方案，旋钮翻盖结构配铍铜针、镍金镀层，接触阻抗 ≤50mΩ，耐压 AC 700V/1min，机械寿命大于 15,000 次。

老化这一类，材料是第一位。LCC10 封装 Burn-in Socket （pitch 2.54mm ，尺寸 5.0×7.0mm）采用 PEI + PEEK 本体、pogo pin 接触，老化温度覆盖 -45℃135℃ 区间连续使用大于 5000 小时、135~150℃ 区间大于 200 小时，插拔次数 50000 次，单 pin 插拔力控制在 25g 左右。在此基础上还可以延伸定制 HTRB、HTGB、H3TRB、HAST、IOL 各类老化板（Burn-in Board），用于 MOS 管、三极管、稳压管等功率器件的高温反偏与高温栅偏筛选。

烧录与存储这一类，要同时兼顾高pin密度和读写速率。eMMC153 存储 IC 测试座 （BGA153，0.5mm pitch，适配 11.5×13.5mm）可支持最高 6GHz 测试速率（UFS 高速场景），HS400/HS200 模式兼容，工作温度 -55℃~+155℃；晶圆级 WLCSP35 测试烧录夹具 采用 AL6061 阳极氧化 + PEEK 针板的合金翻盖结构，中心间距 0.5mm，适配芯片仅 2.3×5.8mm，支持 1GHz @ -1dB，机械寿命大于 10 万次；

高速存储方面，DDR5 X8 / 82ball 一拖八导电胶内存条测试治具可支持到 7800MHz 测试频率，八个工位同步作业；功率与温控方面，DFN8-8×8 独立加热温控测试座 集成了前述陶瓷加热棒 + 黄铜压盖 + PT100 的结构，并采用单 pad 双针的 Kelvin 接触法。

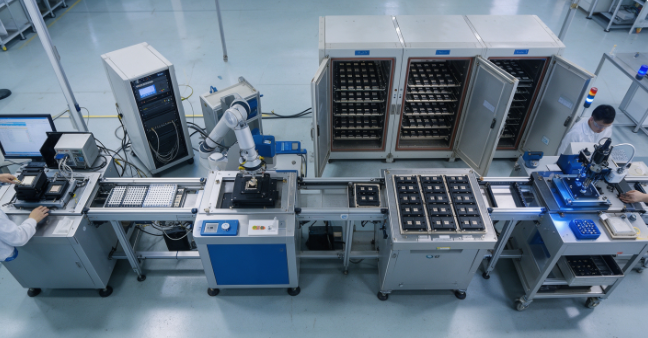

在实际量产中，这三类座子往往串成一条链：芯片烧录（烧录座）→ 常温全功能测试（测试座）→ HTOL/HTRB 可靠性老化（老化座）→ 老化后复测筛选 。以 LQFP 封装 DSP 为例，从 LQFP32 到 LQFP240 全系列可以配齐整套方案，覆盖中断、PWM、ADC、硬件 MAC、低功耗模式等功能验证，以及 55℃~+165℃ 宽温范围的 HTOL/HTRB 老化，避免了多供应商之间参数口径不一致带来的磨合成本。

七、选型前需要回答的八个问题

不管是选现货标准品还是走开模定制，把这八个问题答清楚，选型沟通的成本能省掉大半：

封装型号与本体尺寸，含制造商公差范围；

pitch 数值，引脚是否带锡球；

环境温度范围，是否需要长时间高温；

老化时长要求，以及对老化寿命（小时）的明确期望；

最高信号频率或数据速率；

单 pin 最大电流，是否需要 Kelvin 四线连接；

日均或年化插拔次数，是否对接自动化设备，是否多工位同测；

承接的设备对象是 ATE、handler、老化箱还是编程器，接口形式如何。

IC 测试座的选型，本质上是在"封装几何—电气性能—环境应力—成本寿命"之间做多维度的权衡，而不是简单地找一个能插进去的连接器。测试类型决定了设计的方向，测试条件决定了参数的边界。把这两层关系理顺，再去看材料、结构与接触介质的组合，选择往往就变得清晰了。
