芯片到底在测什么？芯片测试座又该如何选配—鸿怡电子IC测试座工程师为您解惑

一颗指甲盖大小的芯片，从晶圆到装进终端设备，中间要经历多少道"体检"？很多人只听说过"芯片测试"四个字，却不清楚测试究竟在测什么、谁来测、用什么测。而在整条测试链路里，有一个看似不起眼却缺一不可的部件——芯片测试座（Socket）。选对了，测试效率与数据可靠性事半功倍；选错了，轻则数据漂移、误判良率，重则烧坏样品、拖慢量产进度。

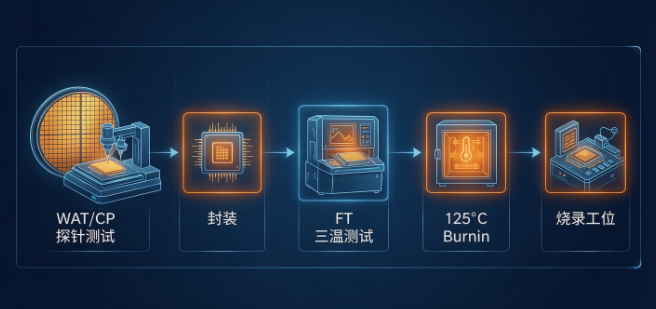

一、芯片出厂前，究竟要过哪几关？

业内有个"十倍定律"：从设计、制造到封测、系统应用，问题每晚一个环节被发现，付出的代价就放大十倍。所以测试的核心诉求很朴素——越早挑出坏片，成本越低。

第一关：WAT 测试（晶圆允收测试）

在晶圆制造阶段，fab 厂会对划片槽上的测试图形（Test Key）进行电参数监控，相当于给制程工艺本身做"血常规"。这一步主要面向晶圆厂，目的是监控各道工艺是否稳定，与后端封测关系不大。

第二关：CP 测试（晶圆测试）

晶圆切割、封装之前，通过探针卡（Probe Card）直接扎在每一颗裸 Die 上，验证电压、电流、时序和功能是否满足设计规格。常见测试项包括阈值电压（Vt）、导通电阻（Rdson）、源漏击穿电压（BVdss）、栅源漏电流（Igss）等。CP 测试的物理意义有两层：一是把坏 Die 挑出来，避免花冤枉钱去封装一颗注定报废的芯片；二是反哺晶圆制造的良率数据。由于探针卡接触面积和电流能力的限制，CP 阶段的测试功率普遍不高，部分封进芯片内部、成品阶段"够不着"的管脚，也只能在这一关完成测试。

第三关：FT 测试（成品终测）

封装完成之后，芯片迎来出厂前的最后一道拦截。FT 测试的对象是封装好的成品，测试项覆盖功能验证、电性能参数、功耗、热稳定性，通常还要做三温测试——常温（约25℃）、高温（75℃甚至更高）和低温（20℃或40℃），模拟芯片在真实使用环境中的表现。FT 一般需要 ATE 测试机台配合机械臂（Handler）与测试座完成，成本敏感型产品做基础功能筛查，车规、工规等高端芯片则往往还要追加 SLT 系统级测试。

第四关：可靠性测试与老化测试（Burn-in）

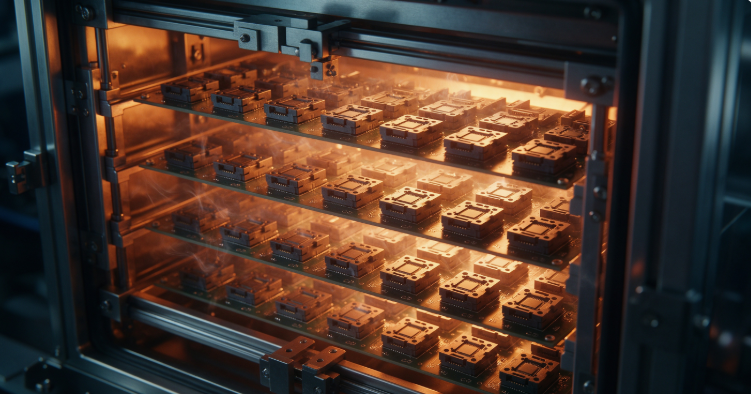

合格出厂不等于万事大吉。老化测试的思路是"加速时间"：把芯片放进高温老化箱（常见 100～150℃，配合高压、高湿等应力条件），长时间通电加载，让栅氧缺陷、键合不良、封装漏电这类潜在隐患提前暴露——业内称之为剔除"早期失效"。比如 HTOL（高温工作寿命测试）通常在 125℃ 下进行上千小时；存储类芯片还要做耐久性（P/E 循环）与数据保持（Data Retention）验证。经过老化筛选的芯片，才敢装进汽车、工业控制这些"坏了要出事"的场景里。

第五关：烧录（Programming）

MCU、Flash、EEPROM 这类器件出厂时只是个"空壳"，需要把固件或数据写进去。烧录环节的稳定性直接决定量产直通率——尤其是 NAND Flash 大容量芯片，烧录一次动辄几十分钟，接触不良导致的返工会极大拉高成本。

一句话概括：CP 测"Die 行不行"，FT 测"封装后完不完整"，老化测"能不能活得久"，烧录测"程序进得去进不去"。 每一关背后，都有对应的硬件连接方案在支撑。

二、测试座：测试链路上"最后一公里"的连接者

无论 ATE 机台多昂贵、测试程序多完善，信号最终都要通过测试座才能到达芯片引脚。测试座在这个环节承担三重职责：

电气导通：通过精密探针或弹片，把机台信号无损地传递到芯片引脚，接触阻抗、耐压、绝缘电阻这些指标直接决定测试数据的准确性；

机械定位：封装尺寸、引脚间距（Pitch）越来越小，0.5mm、0.4mm 乃至 0.2mm 的间距要求定位精度达到微米级，稍有偏差就会造成探针偏位甚至压伤芯片；

环境耐受：老化测试动辄上百小时、上百摄氏度，测试座的壳体材料、探针镀层必须在极端条件下性能不漂移、不变形。

也正因为此，行业里把测试座、老化座、烧录座分得很清楚：测试座追求高频信号完整性与换料效率，老化座侧重长期耐受与散热，烧录座则强调稳定的供电和大电流写入能力。三者结构、材料、寿命指标各有侧重，混用往往是测试事故的源头。

三、芯片测试座选配：六个关键维度

面对市面上琳琅满目的 Socket 产品，如何选到匹配的那一款？建议按以下六个维度逐项核对：

1. 封装与尺寸匹配——一切的前提

先确认芯片封装类型（BGA、QFN、QFP、SOP、TSOP、LGA、LCC、DDR、FPC 等）、引脚数、引脚间距和本体尺寸，四个参数缺一不可。以鸿怡电子（HMILU）的 QFN32pin 老化座为例，产品规格会精确标注 5×5×0.943mm 本体尺寸与 0.5mm 引脚间距——这类参数级匹配是 Socket 选型的第一道门槛。值得注意的是，BGA 系列还存在"有球/无球"差异，好的测试座应能兼容两种状态。

2. 电气性能指标——数据可信度的底线

重点关注四项：接触阻抗（一般要求 ≤50mΩ）、耐压（常见标准 700VAC/1min）、绝缘阻抗（如 1000MΩ@500VDC）和最大过流能力（测试座通常 1A 起步，大电流场景需单独确认）。做射频或高速信号测试的，还要额外确认频率指标，例如鸿怡某款 LCC24pin 老化座规格中明确标注"测试频率 1dB 3G"，这类参数必须写入采购需求，而不是靠口头承诺。

3. 温度范围与材料体系——老化场景的硬指标

常规测试座使用温度覆盖 45℃～+125℃ 即可；若涉及 HTOL 等高温老化，则需关注壳体材料（PEI、PEEK 等工程塑料的耐温等级）和探针材料（铍铜镀金是主流方案）。仍以鸿怡的案例来说，其 LCC24pin 老化座可满足 +150℃、连续 8000 小时的测试要求，且探针采用铍铜镀镍金工艺——这类"温度+时长"双指标，是甄别老化座真伪优劣的试金石。另外，高温测试中芯片自身发热明显，测试座的热传导设计（散热路径、导热材料）也直接影响测试有效性。

4. 机械结构与操作寿命——效率与成本的平衡

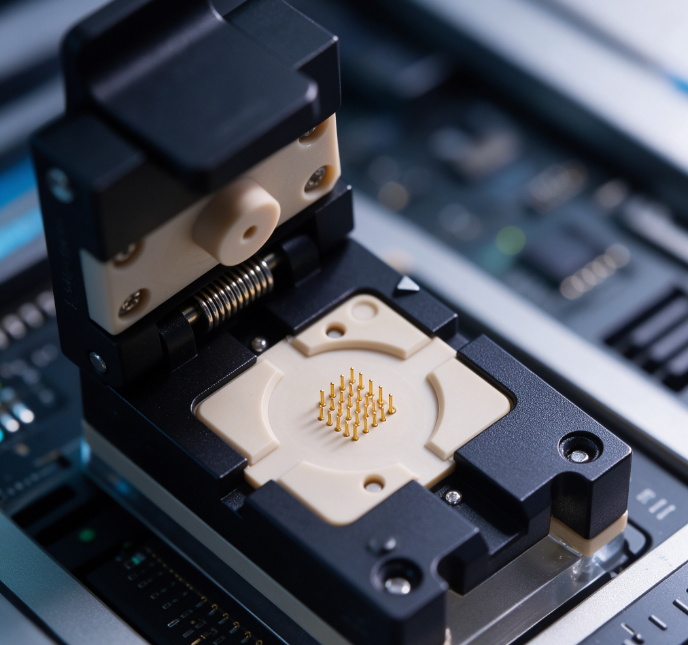

常见结构有翻盖式、下压式、旋钮式和分离式。翻盖式换料快，适合测试/烧录高频次场景；下压式结构紧凑、适合自动化Handler配套；旋钮式压合均匀，常用于大 pin 数 QFP 类封装。机械寿命方面，常规品要求 15000～20000 次以上，优质产品可达 10 万次量级。操作压力也需关注，一般 2.0KG 起步且随 pin 数增加，压力过大会压伤芯片、过小则接触不良。

5. 按测试场景选对座型——别用错地方

功能验证选测试座，高温长时通电选老化座，程序写入选烧录座。举例而言，鸿怡电子针对 Flash 存储芯片提供的 BGA1321.0mm 下压弹片烧录座与对应的弹片老化座，虽然外观相近，但探针结构、耐温设计与压力参数均按各自场景调校——这正是专业 Socket 厂商与"万能座"的差别所在。选型时建议把测试类型、温度条件、持续时长、电流与频率要求一次性书面化，避免沟通信息衰减。

6. 标准品与定制的权衡

常规封装（BGA100/107/149/152、eMMC BGA153/169、LGA52/60 等）优先选现货标准品，交期短、成本可控；非标封装、异形尺寸或特殊测试要求（如微针模组、FPC/Connector 测试）则需要定制。以鸿怡电子的产品体系为例，其"现货标准品—加工定制品—开模定制品"三条产线并行，非标需求支持一件起订，这对研发阶段样品数量有限、又要赶进度的芯片公司来说，是实实在在的时间红利。

芯片测试从来不是"插上电跑个程序"那么简单——从 CP 到 FT，从老化到烧录，每一道关卡都对应着明确的失效模型与硬件要求。而测试座作为芯片与测试系统之间的"最后一公里"，其选型逻辑可以浓缩成一句话：封装参数定门槛，电气指标定精度，温度材料定可靠性，结构寿命定效率，场景匹配定成败。

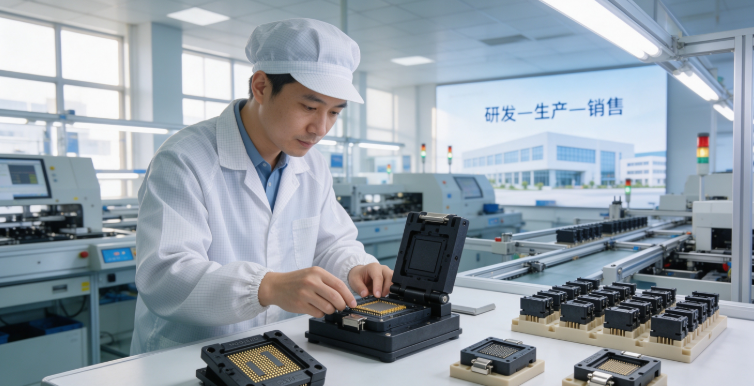

在国产测试工装领域，以鸿怡电子为代表的厂商经过近二十年的积累，已在 BGA/QFN/QFP/TSOP/SOP/LGA/LCC/DDR 等主流封装上形成覆盖测试座、老化座、烧录座的全系列解决方案，并通过铍铜镀金探针、PEI/PEEK 壳体、可更换探针设计等技术细节，把测试准确率、机械寿命与使用成本之间的平衡做到了可用、好用的水平。对于正在推进芯片国产替代、又对测试成本敏感的企业而言，这类本土 Socket 方案的价值，远不止一个"便宜"那么简单。
