定制SOT/TO220-3L-HTOL老化试验板

核心功能

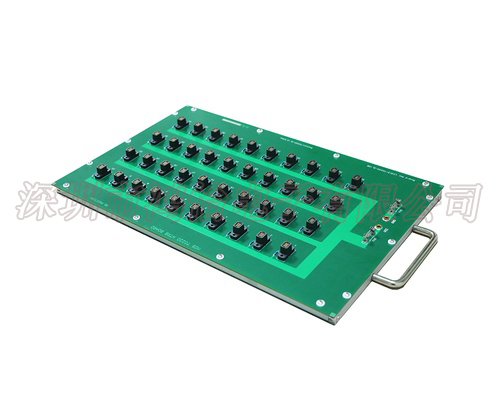

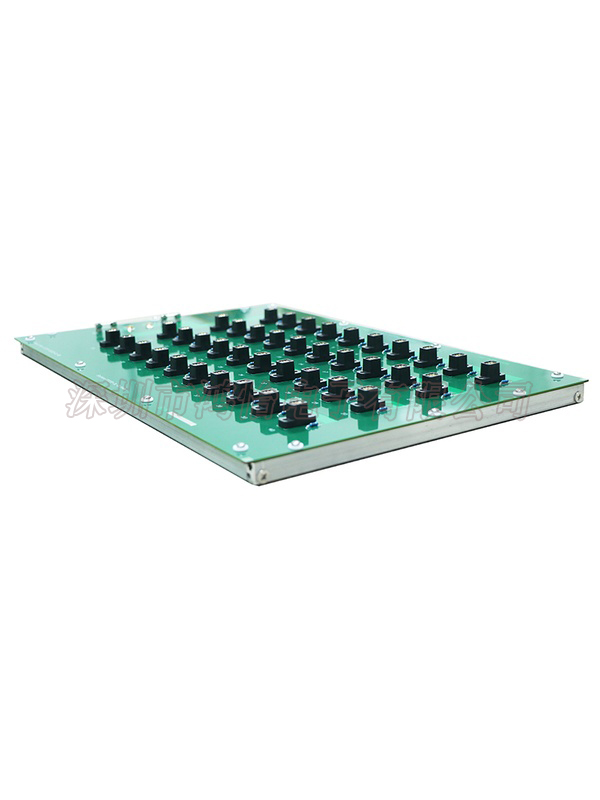

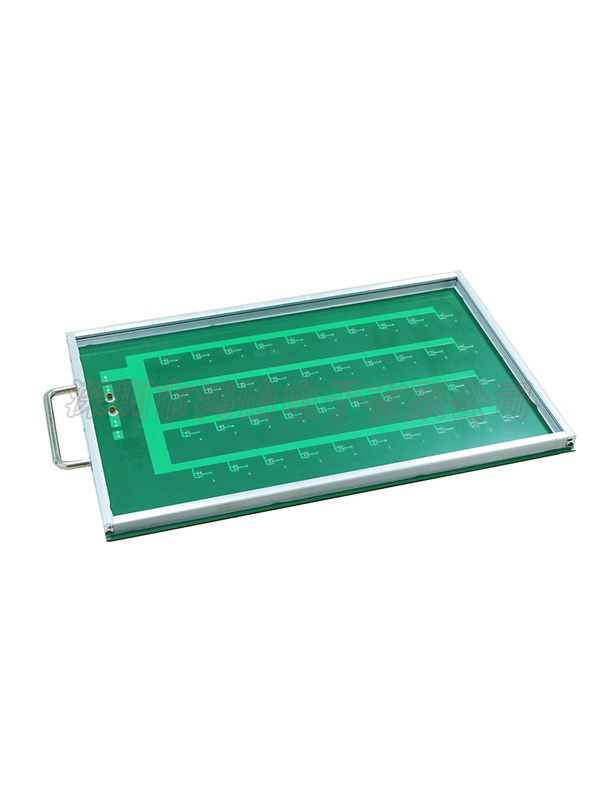

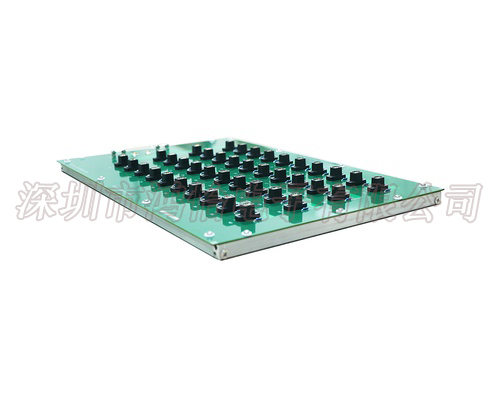

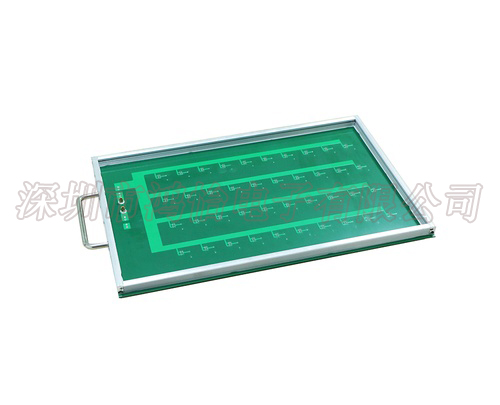

1. 器件承载与电气连接 板上排布多只 TO‑220 老化测试座（Socket），批量安装 TO‑220 封装功率器件；提供电源、偏置电压、负载回路，给待测管子施加规定电压、电流应力。
2. 加速老化、筛除早期失效（最主要） 配合高温老化箱，在高温（通常 100‑150℃）环境下长时间通电加载应力，加速激发芯片内部缺陷：栅氧缺陷、晶圆瑕疵、封装漏电、键合不良等，把 “早期容易坏” 的器件提前测坏筛掉，符合浴盆曲线筛选逻辑。

常用测试项目：HTGB 高温栅偏、HTRB 高温反偏、HTOL 高温工作寿命，车规 / 工业功率器件必做。

3. 批量并行老化，提升测试效率 一块老化板同时老化几十颗 TO‑220 器件，多块板放进老化箱，实现量产可靠性筛选，不用单颗测试。
4. 散热与保护 TO‑220 功率管发热大，老化板设计散热路径；部分版本带限流、防炸管保护，避免一颗器件短路连累整板其他样品。
5. 可靠性验证，获取数据 用来评估器件长期工作稳定性，拿到失效数据，反馈给芯片设计、封测做改进；车规、工业电源器件认证使用。

简单工作流程

待测 TO‑220 器件→压入老化座→老化板接入老化系统→放入高温箱→按规范长时间通电应力测试→测试结束后再复测电参数，失效的剔除，合格的流出。

和普通 PCB 区别

老化板本身要耐受长期高温、持续偏压，选用耐高温板材、低阻抗线路，不是普通电路板，专门用于可靠性应力测试，不做产品功能使用。
