鸿怡电子芯片测试座寿命分析:结构与材料的协同影响

芯片测试座的寿命核心取决于机械磨损速率与材料抗劣化能力，鸿怡电子通过结构优化与材料选型的精准匹配，实现了不同应用场景下的寿命分级设计。以下从结构类型与材料特性两个维度展开分析：

一、结构设计对寿命的决定性影响

测试座的机械结构直接决定了易损部件的分布，鸿怡电子针对不同结构的薄弱环节采取了针对性强化设计：

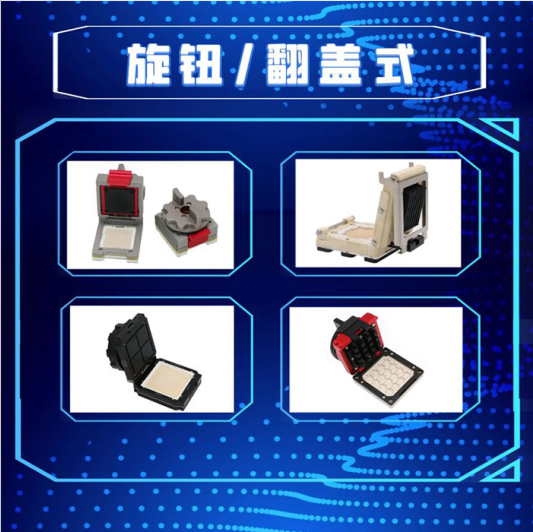

1. 翻盖式结构：铰链与探针的双重保障

翻盖式结构的寿命瓶颈集中在铰链旋转轴与探针接触区。鸿怡电子的 LGA 系列翻盖测试座通过合金铰链 + 可更换探针 设计，将寿命提升至 20 万次以上，远超行业同类产品的 5-10 万次水平。其 BGA16pin 合金翻盖测试座采用阳极硬氧铝合金作为基座，配合 PEEK 材质的探针定位板，在 - 55℃~150℃温度循环中，铰链形变控制在 0.02mm 以内，确保 10 万次插拔后接触压力衰减率＜10%。

关键技术点在于：① 合金铰链的表面硬化处理（硬度达 HV300）降低旋转磨损；② 探针采用铍铜镀金工艺，配合自清洁弹簧结构（每次插拔产生轻微震动清除氧化物），减少接触电阻漂移。

2. 下压式结构：压力分散与导轨耐磨设计

下压式结构因垂直压力集中，导轨与探针座的磨损更为显著。鸿怡通过PEEK 缓冲层 + 合金导轨的组合方案优化寿命：PEEK 材料（摩擦系数 0.2）作为导轨衬垫，较传统尼龙材料磨损率降低 60%；基座采用压铸铝合金（ADC12）经 T6 热处理，导轨平行度误差控制在 0.01mm/m，确保每次下压的力分布偏差≤3%。

参考行业数据，采用该方案的下压式测试座在消费电子芯片测试中（每天 1000 次插拔），平均寿命可达 8-12 万次，较全塑料结构提升 50%。其磨损主要表现为探针弹性疲劳（15 万次后弹力衰减约 15%），而非结构部件失效。

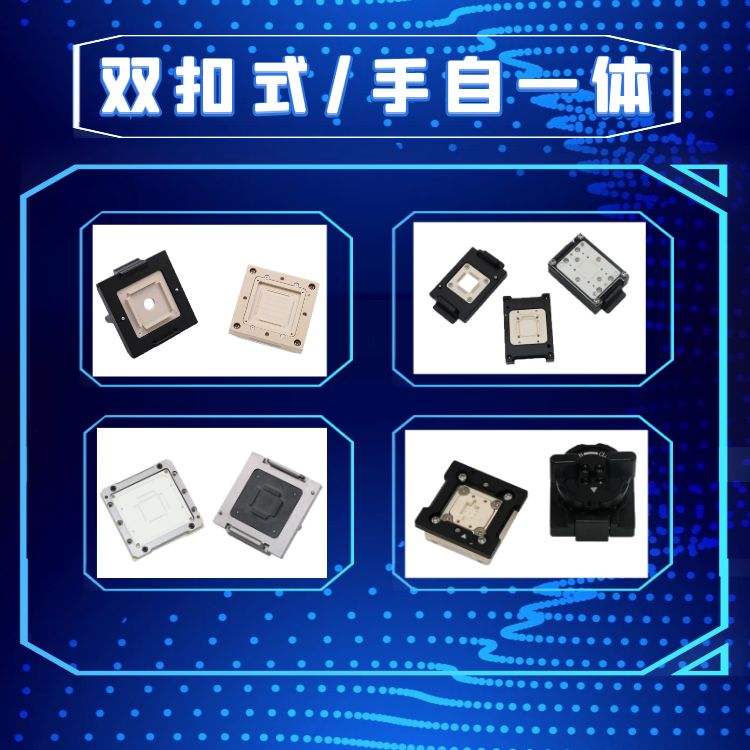

3. 双扣式结构：卡扣耐磨性的突破

双扣式结构的寿命短板在于卡扣与金属锁扣的反复摩擦。鸿怡采用PAI 涂层 + 优化卡扣几何的解决方案：在尼龙卡扣表面喷涂 5-10μm PAI 涂层（硬度邵氏 D85），将摩擦系数从 0.35 降至 0.18；同时将卡扣接触面积从 0.5mm² 增至 1.2mm²，降低局部压强。

实测数据显示，该设计使卡扣在 10 万次开合后磨损量＜0.03mm，远低于传统设计的 0.1mm 临界值。配合合金锁扣的镀金处理（厚度 5μm），可实现整体结构 15 万次的无故障插拔。

二、材料特性与寿命的量化关联

鸿怡电子根据不同材料的物理特性，构建了 "材料 - 寿命" 匹配模型：

1. 工程塑料的寿命分化

·  PEI 材料：主要用于消费电子 QFN/QFP 测试座的外壳，其优势在于成型精度高（公差 ±0.02mm），但在 125℃以上环境会出现蠕变，导致 6 万次后探针定位偏差＞0.05mm，需降级使用。

·  PEEK 材料：作为鸿怡中高端测试座的核心材料（如 BGA 测试座的探针基座），其在 15A 电流测试中表现出优异的尺寸稳定性，10 万次插拔后热变形量＜ 0.01mm，接触电阻波动≤5mΩ。

·  PAI 材料：应用于高温测试座（如 175℃车规老化测试），凭借 280℃的玻璃化转变温度，在持续高温下仍能保持机械强度，使测试座在 85℃/85% RH 环境下的寿命达 15 万次，较 PEEK 提升 30%。

2. 合金材料的寿命优势与局限

铝合金（如 6061-T6）经阳极氧化处理后，表面硬度达 HV400，作为翻盖式测试座的框架材料，可承受＞100N 的夹持力而无永久形变。但纯金属结构存在重量大、成本高的问题，鸿怡通过 "合金骨架 + 塑料功能件" 的混合设计平衡寿命与成本：在 BGA16pin 测试座中，合金占比仅 30% 却贡献了 70% 的结构寿命提升。

金属探针的寿命则取决于镀层质量，鸿怡采用 50μm 硬金镀层（维氏硬度＞200），使铍铜探针在 3A 持续电流下的插拔寿命达 50 万次，远超行业 20 万次的平均水平。

三、场景化寿命表现与优化策略

鸿怡电子针对不同应用场景的寿命需求，提供定制化解决方案：

·  消费电子量产测试：采用 "PEI 外壳 + PEEK 探针座" 的翻盖式结构，目标寿命 8-10 万次，兼顾测试效率与成本。通过探针自清洁设计（插拔时震动清除氧化物），使接触不良率控制在 0.01%/ 万次。

·  车规芯片可靠性测试：选用 "合金框架 + PAI 耐高温件" 的双扣式结构，在 175℃ 高温下实现 15 万次稳定插拔。关键优化在于 CTE 匹配设计（合金与陶瓷基板的 CTE 差＜3ppm/℃），减少热应力导致的结构松动。

·  高频老化测试：LGA 系列采用可更换探针模组设计，当探针磨损至接触电阻＞100mΩ 时（约 20 万次），可单独更换探针而非整个测试座，使维护成本降低 60%。

四、延长寿命的核心技术路径

鸿怡电子通过三大技术手段实现寿命突破：

1.  磨损补偿设计：在双扣式卡扣处采用渐进式接触结构，使磨损均匀分布而非集中于单点；

1.  材料梯度应用：关键受力部件（如铰链、导轨）采用合金材料，非关键部件用工程塑料，实现重量与寿命的平衡；

1.  模块化架构：将测试座分解为基座、探针模组、压合机构等独立模块，允许针对性更换易损件。

总结：结构与材料的协同法则

鸿怡电子测试座的寿命表现验证了 "结构决定磨损模式，材料决定抗劣化能力" 的行业规律：翻盖式结构凭借均衡的力分布和可更换探针设计，成为长寿命首选；PEEK 与 PAI 材料在中高温场景的寿命优势显著；合金材料则为极端环境提供终极保障。用户可根据测试频次（日均插拔次数）、环境温度和成本预算，选择最优的结构 - 材料组合方案，在测试可靠性与经济性之间取得平衡。
