半导体器件为何要做老化测试:老化测试类型与鸿怡IC老练插座的应用

一、半导体器件为何必须做老化测试？-从风险防控到可靠性落地

半导体器件（如 IC、功率芯片、传感器）在制造过程中，可能因材料缺陷（如晶圆杂质）、工艺偏差（如键合虚焊）存在 “早期失效隐患”—— 这类隐患在常规工况下可能不显现，但在长期高负荷、极端环境下会突然爆发，导致终端设备故障（如汽车电子失灵、工业设备宕机）。老化测试（又称 “老练测试”）的核心价值，就是通过 “加速应力模拟” 提前激发潜在缺陷，筛选出早期失效器件，避免其流入下游应用，具体体现在三方面：

剔除早期失效品，降低终端风险

据行业数据，半导体器件的失效曲线呈 “浴盆曲线”，早期失效阶段（使用前 1000 小时）的失效率是稳定期的 10-100 倍。老化测试可将这一阶段的失效率从 0.5% 降至 0.001% 以下，例如车规 MCU 需通过 1000 小时高温老化测试，才能满足 AEC-Q100 标准的 “零早期失效” 要求。

验证长期可靠性，匹配应用场景

不同领域对器件寿命要求差异极大：消费电子需 5000 小时稳定工作，工业控制需 10 万小时，航天器件需 100 万小时。老化测试通过模拟实际工况的应力（高温、高压、高湿），缩短测试周期（如 1000 小时高温测试可等效实际 5 年寿命），验证器件是否达标。

保障量产一致性，降低售后成本

批量生产中，即使同一批次器件，也可能因工艺波动存在性能差异。老化测试可作为 “出厂前最后一道筛选关卡”，确保交付器件的可靠性一致 —— 某封测厂数据显示，引入老化测试后，售后维修成本降低 60% 以上。

二、半导体器件核心老化测试类型：按应力条件划分

老化测试需根据器件应用场景设计 “应力组合”，不同测试类型对应不同失效模式的筛查，而 IC 老练插座作为器件与测试系统的唯一接口，需精准适配各类测试条件：

测试类型 核心应力条件 测试目的 典型应用场景

高温工作寿命测试（HTOL） 高温（85℃/125℃/150℃）+ 额定电压 / 电流 筛查长期高温下的电迁移、氧化失效 车规芯片、工业 IC

温湿度偏压测试（THB） 高温（85℃）+ 高湿（85% RH）+ 偏压 验证封装密封性，防止水汽导致短路 消费电子、户外传感器

高温反向偏压测试（HTRB） 高温（125℃）+ 反向高压 检测功率器件 PN 结缺陷，避免击穿 新能源汽车 IGBT、MOSFET

ESD 老化测试 多次静电放电（±8kV/±15kV） 筛选抗静电能力弱的器件，防止静电击穿 所有类型半导体器件

低温老化测试（LTOL） 低温（-40℃/-65℃）+ 额定负载 验证低温下材料脆性、接触可靠性 航天、极地探测设备

三、老化测试的极端环境要求：对 IC 老练插座的硬核挑战

老化测试通常持续数百至数千小时，且处于高温、高湿、高压等极端环境，对 IC 老练插座的 “稳定性、耐受性、兼容性” 提出严苛要求：

环境耐受性：HTOL 测试需插座耐受 150℃高温且持续 1000 小时，THB 测试需同时抵抗 85℃高温与 85% RH 高湿，避免壳体变形、触点腐蚀；

电气稳定：HTRB 测试中，插座需承受数百伏高压，绝缘阻抗需≥1000MΩ@500V DC，避免漏电影响测试结果；

机械可靠性：批量测试中，插座需支持数千次插拔（器件上下料），触点磨损后接触阻抗仍需≤50mΩ，防止因接触不良导致 “假失效” 误判；

多封装适：同一产线可能测试 BGA、QFN、TO 封装等不同器件，插座需支持快速更换适配卡座，切换时间≤10 分钟，提升产线柔性。

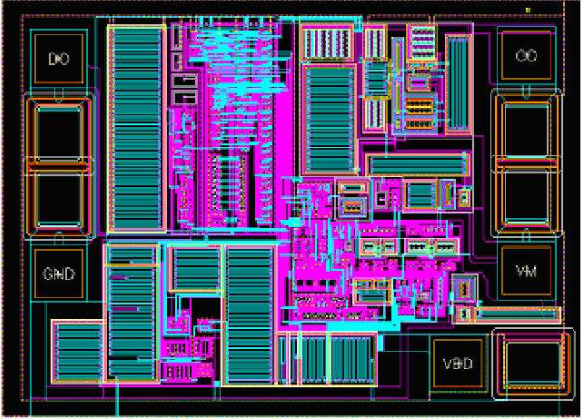

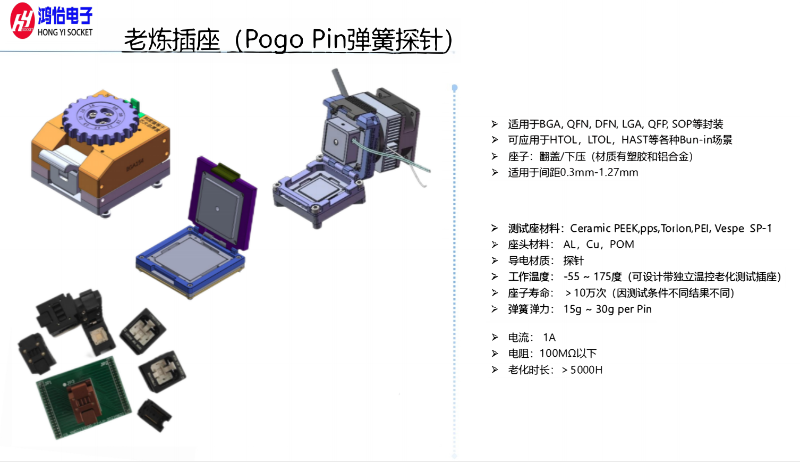

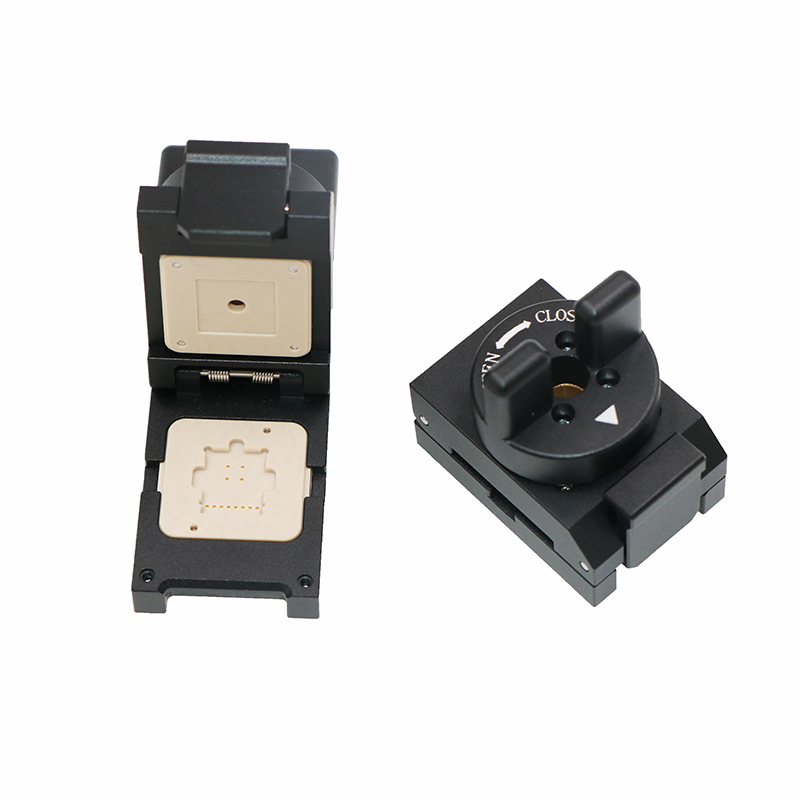

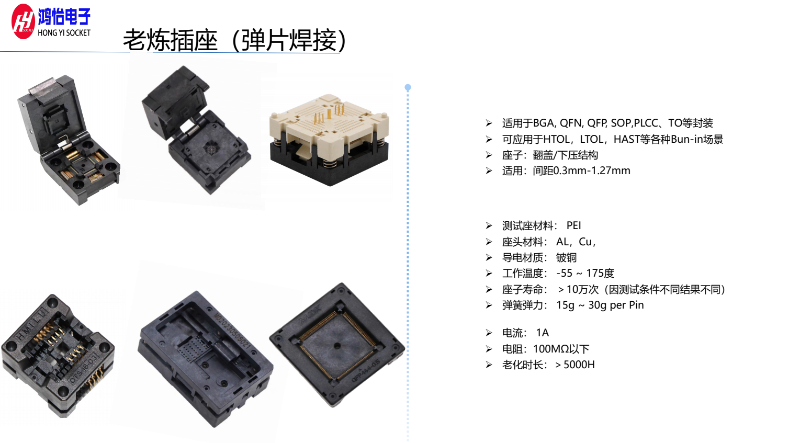

四、鸿怡电子 IC 老练插座：适配全场景的老化测试解决方案

鸿怡电子针对不同老化测试的场景需求，通过材料创新与结构优化，让 IC 老练插座成为 “可靠筛选屏障”，其关键应用优势体现在：

（一）极端环境下的稳定表现

耐高温 & 防腐蚀设计

采用 LCP（液晶聚合物）壳体，耐温范围达 - 65℃~200℃（远超 HTOL 150℃需求），在 THB 测试的 85℃/85% RH 环境中，壳体无变形、触点无锈蚀；触点采用镀金 + 钯镍合金工艺，耐腐蚀性提升 3 倍，确保 1000 小时测试后接触阻抗仍≤30mΩ（行业平均≤50mΩ）。

高压场景下的绝缘保障

针对 HTRB 测试，插座内置陶瓷绝缘层，绝缘阻抗≥2000MΩ@500V DC，耐电压达 1500V AC/1min（满足 IEC 60664 标准），杜绝高压漏电导致的测试误差；同时采用屏蔽式结构，减少 ESD 老化测试中的静电干扰，静电放电防护等级达 ±15kV（接触放电）。

（二）提升测试效率与精度

批量测试适配

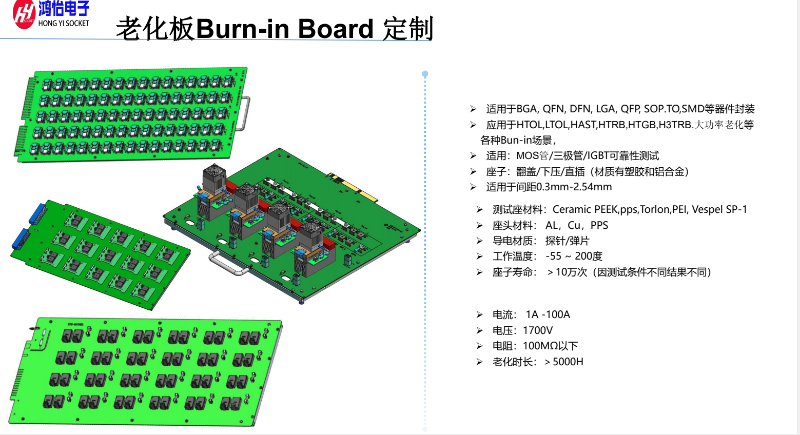

模块化设计支持 16-32 颗器件同步老化测试，配合自动化上下料系统，每小时可完成 500 + 颗器件测试，效率较传统单工位插座提升 4 倍；且触点定位精度达 ±0.01mm，适配最小 0.3mm 引脚间距的微型 IC，避免因定位偏差导致的器件损伤。

低误判率保障

采用 “浮动式探针 + 双触点设计”，接触压力控制在 15-25g（适配不同厚度器件），即使器件存在轻微翘曲，仍能保证稳定接触；测试数据显示，鸿怡 IC 老练插座的 “假失效” 误判率≤0.05%，远低于行业 1% 的平均水平。

（三）多场景柔性适配

全封装兼容

通过可更换 “适配卡座”，兼容 BGA（最小 1.0mm pitch）、QFN（最小 0.4mm pitch）、TO-252 等 200 + 种封装类型，卡座更换仅需 5 分钟，满足消费、车规、工业多品类器件测试需求。

定制化能力

针对航天、新能源等特殊场景，可定制低温耐受（-196℃液氮环境）、高压耐受（3000V DC）的专用插座，例如为某新能源车企定制的 IGBT 老练插座，已通过 125℃/1000V HTRB 测试，稳定应用于车规功率器件产线。

五、IC 老练插座对老化测试的核心价值：从 “能测” 到 “测准”

保障筛选精度：鸿怡 IC 老练插座的低接触阻抗（≤30mΩ）、高绝缘性能（≥2000MΩ），确保老化测试中应力施加精准，避免因接口问题导致 “不良品漏检” 或 “良品误判”，筛选准确率达 99.99%；

降低测试成本：高机械寿命（≥5 万次插拔）设计，使插座使用寿命较行业平均延长 2 倍，单颗器件测试成本降低 30%；模块化批量测试能力，进一步提升产线效率；

适配产业升级：从车规芯片的 HTOL 测试到航天器件的低温老化测试，鸿怡 IC 老练插座的定制化与兼容性，可响应不同领域半导体器件的可靠性需求，为 “国产芯片可靠性验证” 提供关键接口支持。
