芯片 ATE 测试座:自动化测试的 “连接中枢”-鸿怡电子

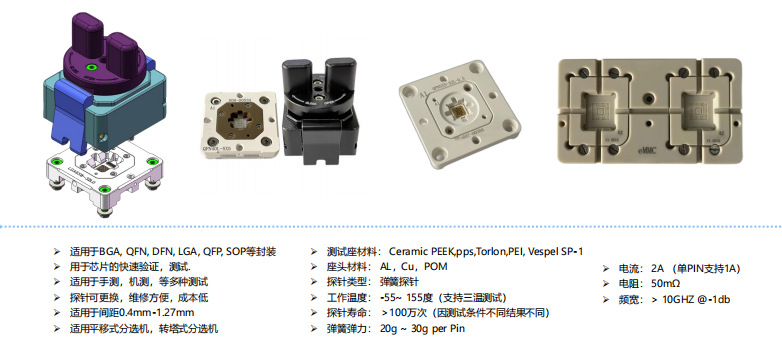

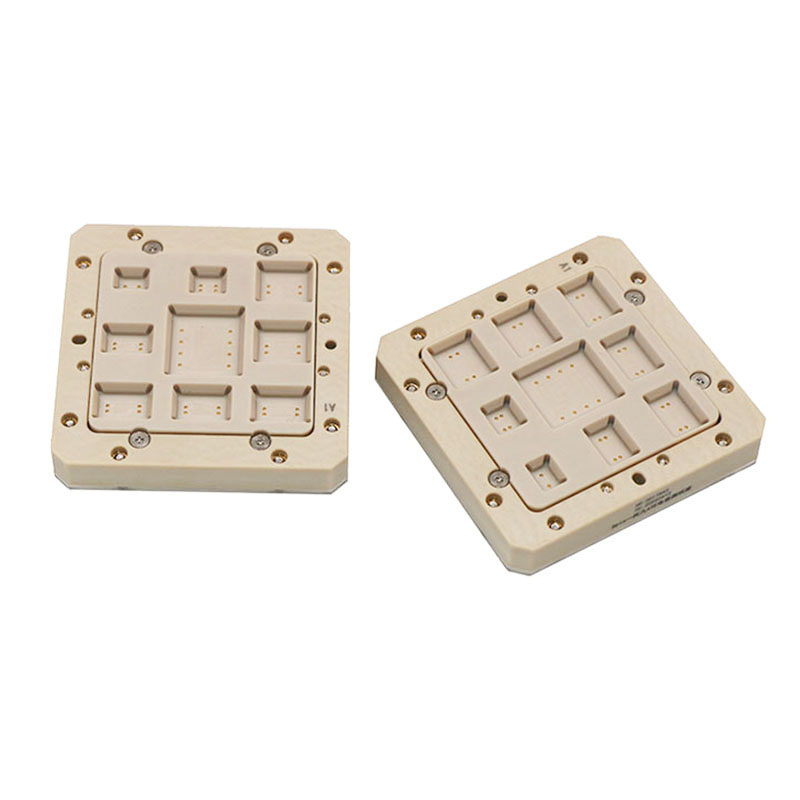

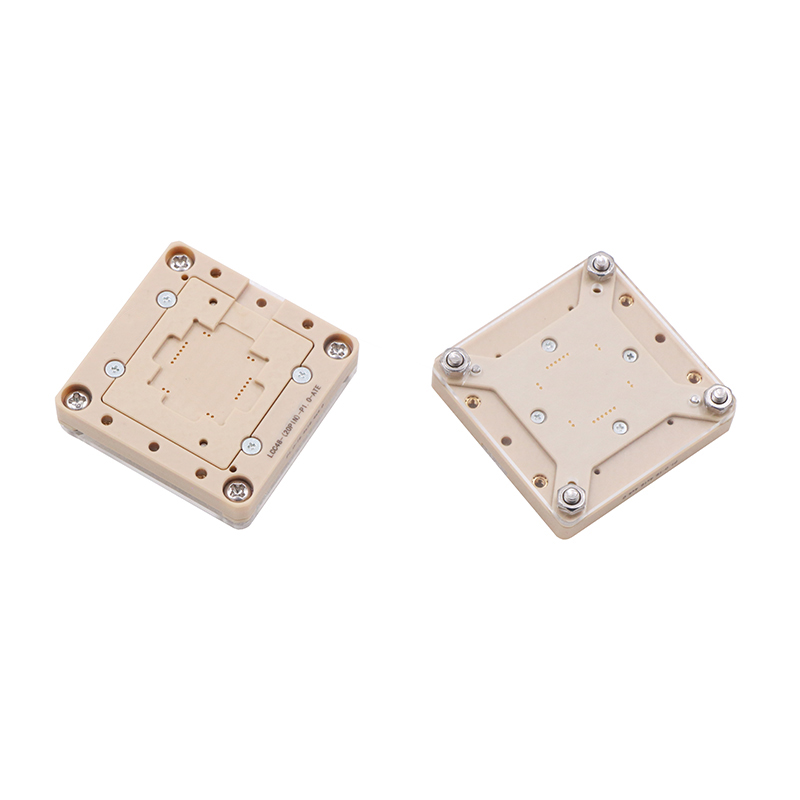

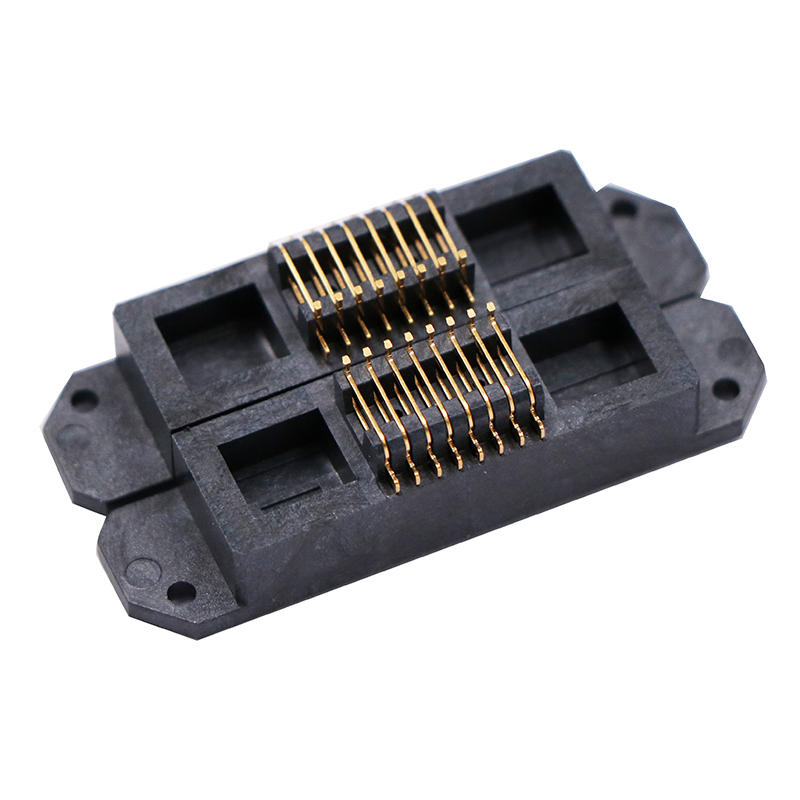

芯片 ATE（Automatic Test Equipment）自动化测试系统中，芯片测试座是连接芯片与测试设备的关键桥梁，其接触性能、环境适配性与寿命特性直接决定测试有效性。作为 “可复用的测试接口”，它不仅要实现信号与电力的精准传输，更需适配老化、测试、烧录等多场景的严苛需求。鸿怡电子通过模块化设计与特种材料应用（PEI 壳体、铍铜弹片等），构建了覆盖全流程的芯片ATE测试座解决方案，成为行业典型参考范本。

三大核心环节：ATE自动化测试的特点与场景适配

（一）老化测试：极端环境下的可靠性筛选

核心特点：

宽域环境适配：需耐受高温、低温等极端条件，集成精准温控模块实现参数稳定。鸿怡电子 QFP128pin 测试座支持 - 55℃~175℃宽温域，       适配车规级高温老化需求。

长时稳定运行：通过特殊接触结构与材料保障持续测试可靠性。其车规 IGBT 老化座采用 H-pin 面接触设计，125℃下连续工作 100 小时接       触阻抗无明显变化。

批量失效筛选：配合多工位设计提升效率，某汽车 ECU 芯片通过其高温老化座测试后，故障率从 500ppm降至50ppm。

适用场景：

车规级芯片（车载 MCU、IGBT）的AEC-Q100标准验证；

工业功率芯片的168小时高温加速寿命测试；

新能源设备芯片的温循可靠性筛选。

（二）功能与电性测试：高频高精度的性能核验

核心特点：

高频信号保真：低阻抗设计保障信号完整性，鸿怡5G通信芯片测试座采用Pogo-pin接触，实现 30GHz@-3dB信号传输，衰减＜2dB。

微精度参数测量：接触阻抗可低至50mΩ以下，支持皮安级电流、皮秒级时序测试，适配存储芯片 6Ghz UFS 高速验证需求。

并行高效测试：多针阵列设计实现批量检测，其256针量产测试座单日可完成20万颗TWS耳机主控芯片筛选，不良品检出率＞99.97%。

适用场景：

5G 基站、WiFi 6 等高频通信芯片的量产测试；

EMMC/UFS 存储芯片的 HS400 模式性能核验；

MEMS 传感器等精密封装芯片的低损伤测试（X-pin 接触损伤率＜0.01%）。

（三）烧录测试：程序写入的安全与高效

核心特点：

多协议兼容：集成ISP编程接口，支持JTAG/SWD双协议，适配不同可编程芯片需求。

闭环流程管控：实现 “自动校准→烧录→CRC校验→分Bin收集” 全自动化，良率提升至 99.8%。

安全防篡改：支持OTP一次性编程加密，保障车规功率芯片驱动参数安全性。

适用场景：

消费电子MCU的批量程序写入（如家电控制芯片）；

车规SiC芯片的驱动参数烧录与加密；

物联网终端芯片的固件个性化配置。

鸿怡电子的技术突破与场景启示

接触技术迭代：针对不同场景定制接触结构，Pogo-pin 适配高频量产、H-pin满足高电流需求、Blade pin 承载 30A 以上功率，形成全场景         覆盖能力。

材料工艺级：采用铍铜弹片与镀金镀层，结合PEI+PEEK耐高温壳体，使测试座机械寿命可达 10 万次以上，远超行业平均水平。

行业深度适配：从消费电子的低成本测试到车规级的严苛验证，其产品已渗透某为、某迪等核心供应链，印证了芯片ATE测试座 “场景定义         技术” 的发展逻辑。

芯片 ATE 自动化测试的价值实现，本质是芯片测试座与场景需求的精准匹配。鸿怡电子的实践表明，通过接触结构创新、环境适应性设计与自动化流程融合，芯片测试座可在老化、测试、烧录全环节突破效率与精度瓶颈。随着 SiC/GaN 等新器件普及与芯片封装微型化，芯片测试座将向 “更高频、更耐受、更智能” 方向演进，持续夯实半导体质量管控的核心基石。
