MEMS传感器芯片应用与测试,如何选配“芯片与测试系统的桥梁”？

MEMS（微机电系统）传感器芯片凭借 “微型化、低功耗、多物理量感知” 特性，已渗透消费电子、汽车电子、工业控制、医疗健康等核心领域，其性能直接决定终端设备的感知精度与可靠性。由于 MEMS 芯片存在 “微结构易受损、封装应力敏感、环境适应性要求高” 等特点，生产过程中需通过专业测试筛选失效器件 —— 而MEMS 传感器芯片测试座作为“芯片与测试系统的桥梁”，需同时满足 “微结构无损伤接触、多物理量精准传导、复杂环境稳定适配” 三大核心需求，成为保障 MEMS 传感器出厂质量的关键环节。

（一）核心使用场景及对芯片的性能要求

消费电子领域

应用场景：智能手机姿态检测（加速度传感器）、智能手表健康监测（心率 / 血氧传感器）、TWS 耳机触控（压力传感器）

性能需求：尺寸＜5mm×5mm，功耗＜10μA，加速度传感器精度 ±0.01g，心率传感器误差＜2bpm，需耐受日常温变（-10℃~60℃）

典型芯片：意法半导体 LIS3DH（加速度传感器）、博世 BME280（温湿度压力传感器）

汽车电子领域

应用场景：车身稳定控制（IMU 惯性测量单元）、胎压监测（压力传感器）、安全气囊触发（加速度传感器）

性能需求：车规级温度适配（-40℃~125℃），压力传感器精度 ±1kPa，IMU 零漂＜0.1°/h，抗振动等级≥2000Hz

典型芯片：英飞凌 SP400（胎压传感器）、ADI ADXL1002（高 g 加速度传感器）

工业控制领域

应用场景：设备振动监测（振动传感器）、流体流量计量（流量传感器）、环境粉尘检测（PM2.5 传感器）

性能需求：耐工业高温（-20℃~105℃），振动传感器频率响应 0.1Hz~10kHz，粉尘传感器分辨率≤1μg/m³，防尘等级≥IP65

典型芯片：博世 SCD41（CO₂传感器）、霍尼韦尔 HPM 系列（PM2.5 传感器）

医疗健康领域

应用场景：无创血压监测（压力传感器）、呼吸频率检测（气流传感器）、可穿戴体温监测（温度传感器）

性能需求：医疗级精度（压力传感器误差＜0.5mmHg），生物相容性材料（符合 ISO 10993 标准），长期稳定性＞1 年

典型芯片：德州仪器 MPL3115A2（医疗压力传感器）、艾迈斯 AMS TMP117（高精度温度传感器）

MEMS 传感器芯片主流封装：类型、特点与芯片测试座适配难点

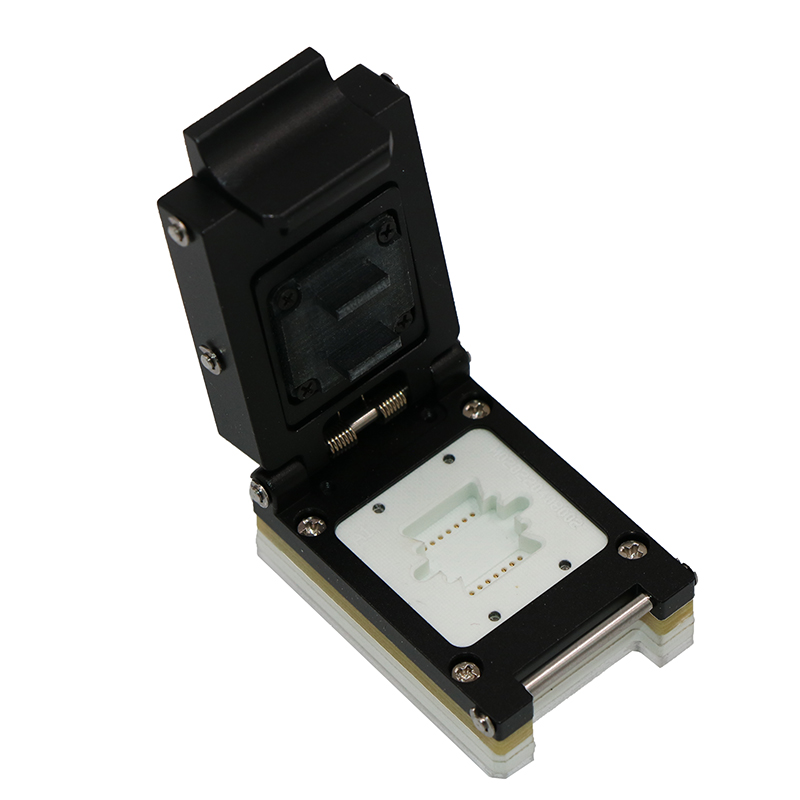

MEMS 传感器芯片的封装不仅需保护微结构，还需保障 “物理量传导通道畅通”（如压力传感器需预留压力孔、振动传感器需减少封装应力），这对芯片测试座的 “结构兼容性、无损伤接触、环境隔离” 提出差异化要求。鸿怡电子针对主流封装打造了定制化芯片测试座方案，具体适配逻辑如下：

（一）LGA 封装（ land grid array，焊盘网格阵列）

封装特点：无引脚、底部焊盘（如 8×8mm LGA16，焊盘间距 1.27mm），体积小巧，适合消费电子微型化需求，常见于加速度、温湿度传      感器

测试难点：焊盘无引脚支撑，测试时易因压力不均导致芯片微结构损伤；需精准对齐焊盘（偏差＞0.1mm 即接触失效），批量测试效率低

鸿怡芯片测试座适配方案：采用 “柔性浮动探针结构”（探针材质铍铜镀金，接触压力 50±5g），底部集成硅胶缓冲垫（避免芯片受压变              形），焊盘对齐精度 ±0.05mm，支持 24 工位批量测试，单座测试效率提升 4 倍，芯片损伤率从 1.5% 降至 0.05%

（二）QFN 封装（quad flat no-lead，四方扁平无引脚）

封装特点：侧边焊盘（如 5×5mm QFN20，引脚间距 0.5mm），部分型号预留物理量传导孔（如压力传感器的顶部压力孔），兼顾密封性        与微型化，多见于汽车、工业传感器

测试难点：侧边焊盘接触面积小（单引脚面积＜0.2mm²），易出现虚接；带压力孔的型号需避免芯片测试座堵塞传导通道，影响压力测试        精度

鸿怡芯片测试座适配方案：创新 “侧边环抱式探针”（单引脚接触点≥2 个，接触阻抗＜30mΩ），针对带压力孔的封装预留 “镂空传导通道”（配合测试系统压力源，压力传导误差＜0.2kPa），壳体选用阻燃 PPA 材料（耐温 150℃），适配车规级传感器的高温测试

（三）TO 封装（transistor outline，晶体管外壳）

封装特点：金属外壳（如 TO-8、TO-18），密封性强，预留物理量接口（如 TO-8 压力传感器带金属压力接口），适合工业、医疗高可靠性      场景（防尘防水）

测试难点：金属外壳易形成电磁干扰（EMI），影响电性能测试；物理量接口（如压力孔）需与测试系统精准对接，避免泄漏导致测试误差

鸿怡测试座适配方案：外壳集成铜制 EMI 屏蔽罩（干扰抑制＞40dB），物理量接口采用 “气密性密封接头”（配合氟橡胶密封圈，泄漏率           ＜1×10⁻⁹Pa・m³/s），电接触用 “镀金弹簧探针”（插拔寿命＞10000 次），适配工业压力传感器的 1MPa 高压测试，测试精度误差＜0.5%

（四）陶瓷封装（ceramic package）

封装特点：陶瓷基底 + 金属盖板，耐高温（长期耐温 200℃）、抗腐蚀，适合高温工业场景（如汽车发动机舱、工业炉温监测），常见于高      温温度传感器、振动传感器

测试难点：陶瓷材质脆性大，芯片测试座夹持力过大会导致封装破裂；高温测试（＞125℃）下，接触部件易老化导致阻抗升高

鸿怡测试座适配方案：采用 “低应力夹持结构”（夹持力 100±10g，陶瓷破裂率＜0.1%），接触探针用 “耐高温合金 + 厚镀金层”（50μm 镀        金，150℃下阻抗变化＜5mΩ），壳体选用氧化铝陶瓷（导热系数 30W/m・K），适配 200℃高温环境下的长期测试（连续工作 72 小时无故        障）

（五）COB 封装（chip on board，板上芯片）

封装特点：裸片直接绑定在 PCB 上，无独立封装外壳，成本低、响应速度快，多见于定制化工业传感器（如微型流量传感器）

测试难点：裸片微结构暴露，易受测试环境粉尘、静电损伤；需精准接触裸片焊盘（尺寸＜0.3mm×0.3mm），操作难度大

鸿怡芯片测试座适配方案：集成 “无尘测试腔”（洁净度 Class 100）与 “静电防护模块”（ESD 防护等级 ±8kV），接触用 “超细径探针”（直       径 0.15mm，焊盘对齐精度 ±0.03mm），配合自动对位系统，裸片测试良率从 85% 提升至 99.2%

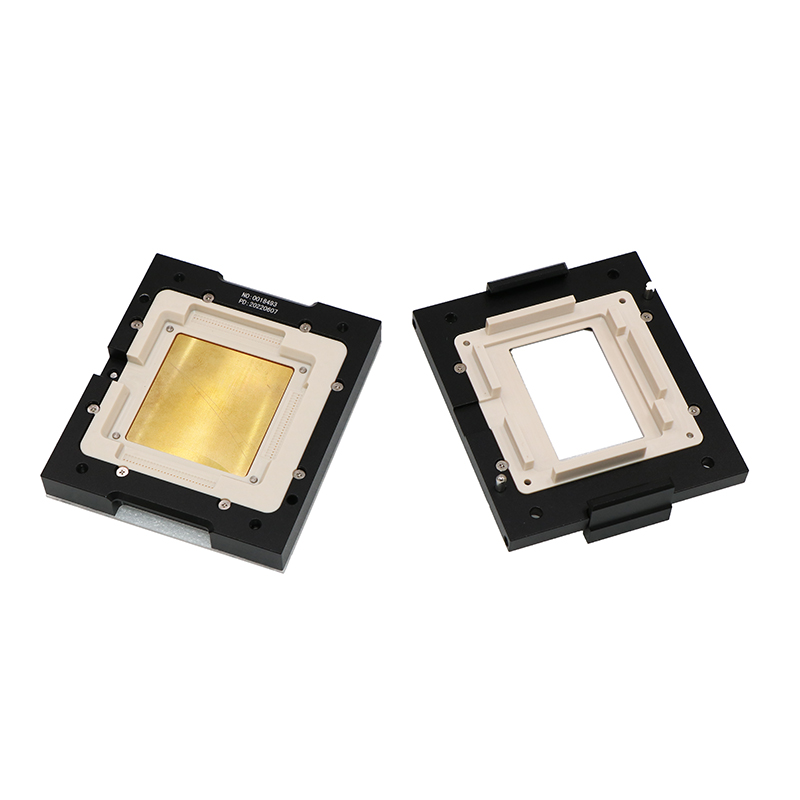

MEMS 传感器芯片关键测试项与鸿怡测试座的技术支撑

MEMS 传感器的测试需覆盖 “电性能、物理量感知精度、环境可靠性、封装完整性” 四大维度，芯片测试座的设计直接决定各测试项的准确性与效率。鸿怡通过针对性技术创新，解决了多测试场景的核心痛点：

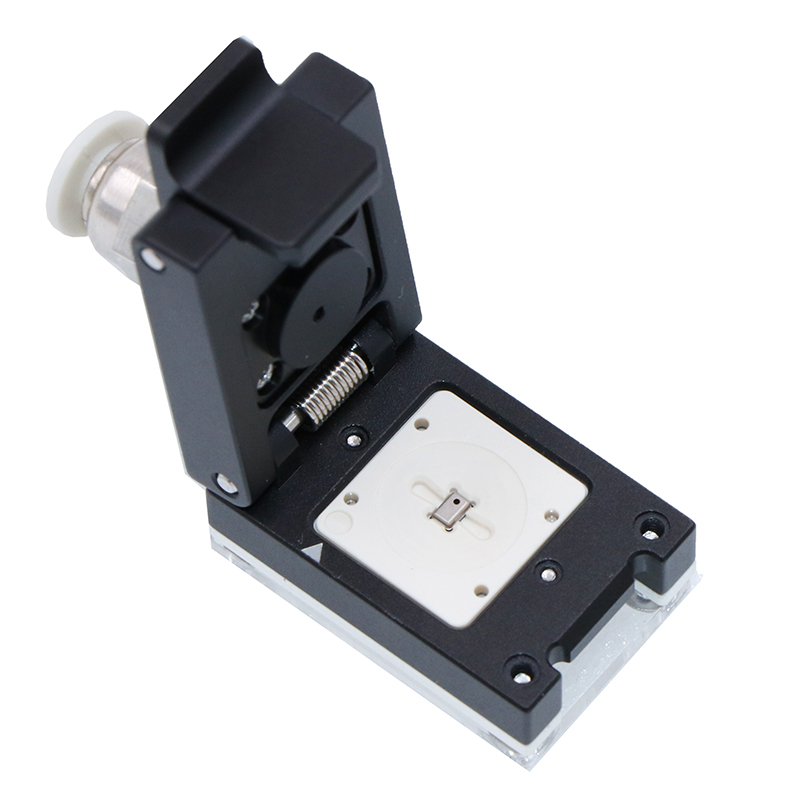

（一）物理量感知精度测试：精准传导保障数据可靠

核心测试项：加速度传感器的量程 / 零漂、压力传感器的精度 / 线性度、温度传感器的误差 / 响应时间

测试痛点：芯片测试座与芯片的物理量传导通道不畅（如压力泄漏、振动阻尼），导致测试数据偏差（偏差＞5% 即判定失效）

鸿怡技术支撑：针对不同物理量定制传导结构 —— 压力测试座预留 “无阻尼压力通道”（压力传导响应时间＜10ms，误差＜0.3kPa）；振动     测试座采用 “低弹性模量衬垫”（振动传递效率＞98%，阻尼系数＜0.02）；温度测试座集成 “高精度温控模块”（控温精度 ±0.1℃，响应时间         ＜5s）。某汽车胎压传感器测试项目中，压力测试误差从 8% 降至 1.2%

（二）电性能测试：低损耗接触减少信号干扰

核心测试项：供电电流、输出信号幅度、信噪比（SNR）、接口协议（I²C/SPI）兼容性

测试痛点：MEMS 芯片输出信号微弱（如心率传感器输出信号＜1mV），芯片测试座接触阻抗过高（＞100mΩ）易导致信号衰减，影响信       噪比测试

鸿怡技术支撑：接触探针采用 “铍铜基材 + 多层镀金工艺”（接触阻抗＜20mΩ，信噪比提升 15dB），电接口集成 “低噪声滤波模块”（噪声抑     制＞25dB@1kHz），协议测试支持 “自动适配 I²C/SPI 速率”（速率范围 100kHz~10MHz）。某消费电子加速度传感器测试中，输出信号信噪       比 从 40dB 提升至 55dB

（三）环境可靠性测试：宽域适配应对极端条件

核心测试项：高低温循环（-40℃~125℃）、振动（10Hz~2000Hz，20g 加速度）、湿度（95% RH，40℃）、气密性（针对密封封装）

测试痛点：极端环境下芯片测试座材料老化（如低温脆裂、高温软化），导致接触失效；振动测试时芯片易移位，影响数据稳定性

鸿怡技术支撑：壳体选用耐候性材料 —— 低温场景用耐脆裂 PPS（-40℃下冲击强度＞5kJ/m²），高温场景用 PEEK（200℃下弹性模量变        化＜5%）；振动测试座集成 “防移位卡扣”（位移量＜0.02mm），气密性测试座采用 “双密封圈结构”（泄漏率＜1×10⁻¹⁰Pa・m³/s）。某工业       振动传感器的 2000Hz 振动测试中，芯片测试座连续工作100 小时无接触故障

（四）封装完整性测试：无损伤检测避免微结构破坏

核心测试项：封装应力、微结构损伤（如悬臂梁断裂）、引脚焊接强度

测试痛点：传统芯片测试座夹持力过大（＞200g），易导致 MEMS 微结构（如厚度＜1μm 的悬臂梁）断裂，封装应力测试无有效传导路径

鸿怡技术撑：开发 “应力传导测试座”—— 集成 “微型压力传感器”（量程 0~500g，精度 ±1g）实时监测夹持力，避免过压；针对微结构损伤        测试，采用 “非接触光学对位系统”（分辨率 0.5μm）配合 “柔性接触结构”，微结构断裂率从 3% 降至 0.1%。某 MEMS 麦克风芯片测试中，封      装应力测试精度提升至 ±2MPa

（五）动态响应测试：低延迟传输捕捉瞬态信号

核心测试项：加速度传感器的冲击响应、流量传感器的动态量程、压力传感器的阶跃响应

测试痛点：芯片测试座信号传输延迟＞1μs，无法捕捉 MEMS 芯片的瞬态响应（如冲击传感器的 100μs 级响应信号）

鸿怡技术撑：采用 “高速信号传输设计”—— 探针长度缩短至 5mm（传输延迟＜0.05μs），电接口阻抗匹配 50Ω±1Ω（信号反射损耗             ＜-25dB@100MHz），配合高速数据采集系统，瞬态信号捕捉率从 75% 提升至 99.8%。某汽车安全气囊加速度传感器测试中，冲击响应测试误     差从 10% 降至 2%

鸿怡芯片测试座：行业应用案例与技术突破

鸿怡电子凭借对 MEMS 传感器测试场景的深度理解，打造了覆盖 “消费级 - 车规级 - 工业级 - 医疗级” 的测试座产品矩阵，其技术突破与应用案例具有行业参考价值：

（一）核心技术突破

多物理量同测试设计：首次实现 “电性能 + 物理量 + 环境” 一体化测试座，无需更换测试夹具即可完成多维度测试，测试效率提升 60%（传        统测试需更换 3~5 套夹具）

智能化监系统：高端芯片测试座集成 “接触阻抗实时监测”（精度 ±1mΩ）与 “物理量传导状态预警”（如压力泄漏报警），某消费电子传感器      测试线的误判率从 5% 降至 0.3%

微型化适能力：针对＜3mm×3mm 的超小 MEMS 芯片，开发 “超细径探针 + 自动对位系统”（探针直径 0.1mm，对位精度 ±0.02mm），满        足穿戴设备传感器的测试需求

（二）典型行业应用案例

消费电子速度传感器测试项目（某头部手机厂商）

需求：对 LGA 封装的 3 轴加速度传感器（尺寸 4×4mm）进行批量测试，单日测试量＞5 万颗，零漂测试误差＜0.02g

鸿怡方案：24 工位 LGA 测试座，集成低弹性模量衬垫与自动对位系统，芯片测试座接触阻抗＜20mΩ，单日测试量提升至 8 万颗，零漂测试误差降至 0.01g，良率从 92% 提升至 99.5%

汽车胎压传感器测试项目（某汽车零部件厂商）

需求：对 TO 封装的胎压传感器（耐温 - 40℃~125℃）进行压力精度与高温可靠性测试，压力测试范围 0~500kPa，误差＜1kPa

鸿怡方案：带密性密封接头的TO测试座，集成 EMI 屏蔽与高温温控模块，压力传导误差＜0.3kPa，125℃高温测试连续工作 72 小时无故障，传感器故障率从 1200ppm 降至 150ppm

工业振动传感器测试项目（某工业设备厂商）

需求：对陶瓷封装的振动传感器（频率响应 0.1Hz~10kHz）进行振动传递效率与电性能测试，振动传递误差＜2%

鸿怡方案：低阻尼振动测试座，采用低弹性模量衬垫（振动传递效率＞98%）与耐高温探针，频率响应测试误差＜1.5%，测试周期从 72 小时缩短至 24 小时

MEMS 传感器的 “微型化、多物理量感知、高可靠性” 趋势，对芯片测试座的 “结构兼容性、物理量传导精度、环境适配性” 提出更高要求。鸿怡电子的实践表明，通过针对不同封装定制接触结构、针对不同物理量优化传导通道、针对不同场景升级材料工艺，芯片测试座不仅能保障测试数据的准确性，更能大幅提升测试效率，降低芯片损伤风险。

随着 MEMS 传感器向 “多传感融合（如 IMU + 压力 + 温度）、车规 / 医疗级高可靠性” 发展，芯片测试座将进一步向 “多物理量同步测试、全生命周期监测、无人工干预自动化” 方向演进。鸿怡电子等企业的技术探索，将为 MEMS 传感器产业的高质量发展提供关键测试支撑，推动终端设备感知能力的持续升级。
