英伟达H100 GPU作为当前AI算力领域的标杆产品，凭借其Hopper架构与HBM3高带宽显存，在超大规模模型训练、推理加速及科学计算等场景中展现了革命性性能。本文将围绕H100的核心架构、测试技术难点及国产测试解决方案（如鸿怡电子测试治具）展开深度解析，探讨其在严苛环境下的验证逻辑与产业化应用价值。

一、H100算力卡核心架构与工作原理

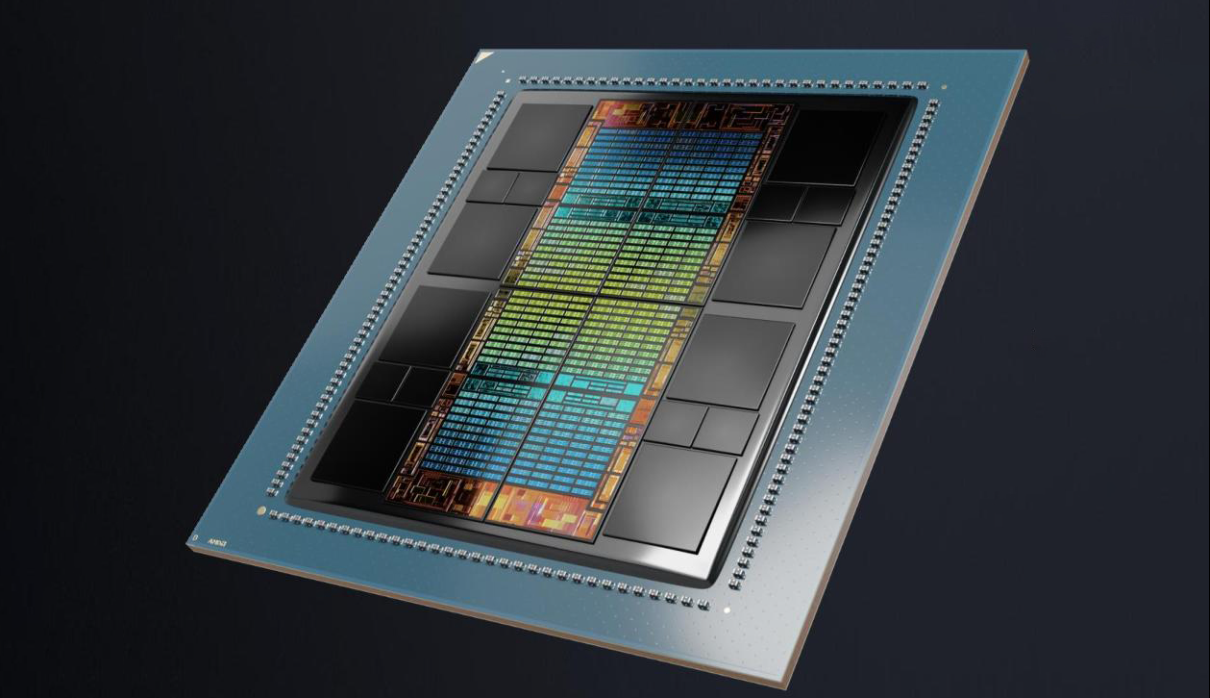

1. GPU核心与HBM显存协同设计

GPU核心：基于台积电4nm工艺，集成16896个CUDA核心与528个第四代Tensor Core，支持FP8/FP16混合精度计算，专为Transformer模型优化。其核心频率达1.83GHz，晶体管数量约800亿个，支持PCIe Gen5（128GB/s）与NVLink 4.0（900GB/s）高速互联。

HBM3显存：配备80GB容量，带宽达3.35TB/s（H200升级至141GB HBM3e，带宽4.8TB/s），通过3D堆叠技术实现高密度存储，显著降低数据访问延迟，满足大模型参数加载需求。

2. 核心功能创新

Transformer引擎：通过动态调整FP8与FP16精度，将模型训练速度提升6倍，并降低40%-60%的能耗。

NVLink-C2C互连：支持多卡集群扩展，3584片H100可在11分钟内完成GPT-3（1750亿参数）训练，实现近乎线性的性能扩展。

二、H100核心测试项与验证方法

 1. 显存性能测试

测试项：

  带宽验证：通过压力测试验证HBM3显存实际带宽是否达到标称3.35TB/s，误差需<5%。

  稳定性测试：在-55℃至125℃温度范围内循环测试，确保显存读写无错误。

测试方法：

  AIDA64 Extreme工具：量化显存读写速率与延迟。

  高温老化测试：采用鸿怡电子老化座模拟极端工况，连续运行1000小时监测数据完整性。

2. 核心功能验证

Tensor Core效能测试：

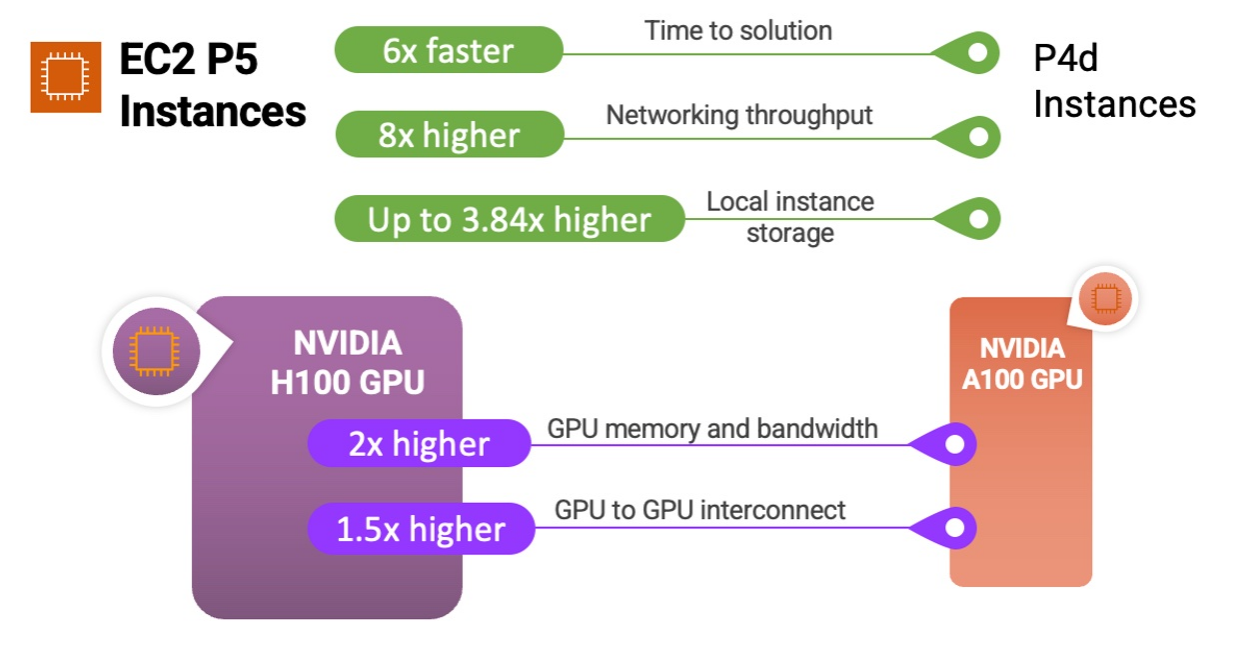

  MLPerf基准：在ResNet50、BERT等模型推理任务中，H100性能较A100提升4.5倍，FP8精度下吞吐量达30,000 samples/sec。

  混合精度适配：使用NVIDIA NSight工具分析FP8/FP16切换时的计算效率与误差范围。

3. 互联与功耗测试

NVLink通信效率：通过InfiniBand网络测试多卡集群的通信延迟，要求单跳延迟<1μs，带宽利用率>90%。

TDP验证：在700W满载功耗下，使用热成像仪监测GPU结温，确保不超过105℃。

三、H100算力卡测试条件与行业标准

 1. 环境与电气条件

温度范围：-40℃至125℃（车规级扩展），湿度40-60% RH。

电源要求：12V输入，纹波<50mV，瞬时电流波动<5%。

 2. 认证标准

MLPerf合规性：需通过训练与推理全项测试，包括自然语言处理（GPT-3）、图像分类（ResNet）等8项基准。

JEDEC标准：HBM3显存需符合JESD235A规范，确保3D堆叠结构与信号完整性。

四、H100算力卡测试治具的关键应用

以鸿怡电子为代表的显卡测试治具解决方案，在H100算力卡核心验证中凸显以下技术优势：

1. 高密度信号采集

同轴探针结构：支持0.35mm间距BGA封装，阻抗匹配精度±5%，寄生电感<0.1nH，确保HBM3高速信号无失真。

多协议兼容：集成PCIe 5.0与CXL 2.0接口，适配NVLink与InfiniBand协议验证。

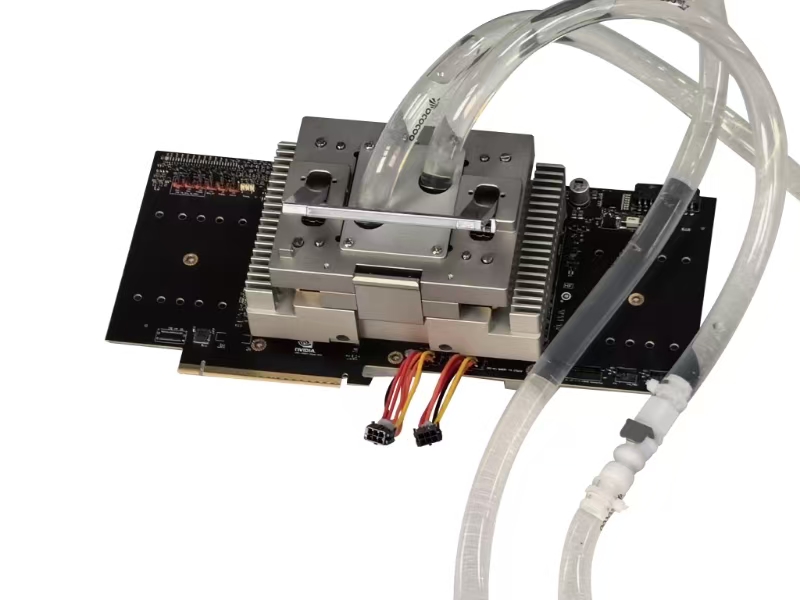

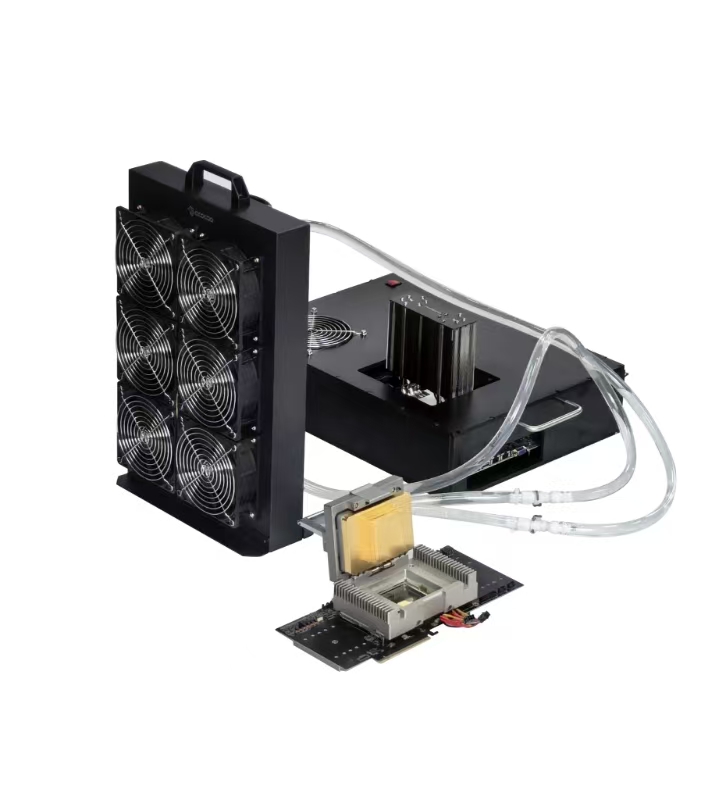

2.极端环境模拟

宽温域测试座：搭配碳纤维-殷钢复合基板，在-55℃~150℃范围内保持±5μm对位精度，适用于车规级H100验证。

老化测试座集成：内置热电偶与电压监测模块，实时追踪GPU结温与功耗曲线，定位故障至引脚级。

3.智能化测试平台

自动化烧录系统：通过边界扫描链与CRC算法，实现固件批量烧录与版本校验，良率>99.99%。

AI驱动的参数优化：基于机器学习动态调整测试阈值，减少探针磨损导致的误判率。

五、H100算力卡应用场景与未来挑战

1. 核心应用领域

AI超算集群：如CoreWeave的3584卡H100集群，11分钟完成GPT-3训练，支撑千亿参数模型开发。

自动驾驶域控制器：通过高温老化测试验证H100在车载环境下的可靠性，支持实时感知与决策。

5G边缘推理：在48GB显存配置下，单卡可并行处理多路4K视频流，时延<10ms。

2. 技术演进方向

HBM3e适配：下一代H200显存带宽提升至4.8TB/s，测试治具需支持更高频率信号采集。

三维堆叠测试：针对3D IC封装，开发垂直探针阵列，攻克TSV互连缺陷检测难题。

英伟达H100通过架构创新与高精度测试验证，奠定了其在AI算力领域的统治地位。国产测试治具厂商如鸿怡电子，凭借宽温域兼容性与智能化测试集成，正逐步突破高端GPU验证的技术壁垒。未来，随着HBM3e与CXL技术的普及，测试技术将向更高频、更多维的方向演进，为下一代算力卡的核心验证提供坚实保障。

（注：本文技术参数参考自英伟达官方白皮书、MLPerf测试报告及鸿怡电子公开技术资料。部分图片来源于网络，如有侵权，请联系删除！）
