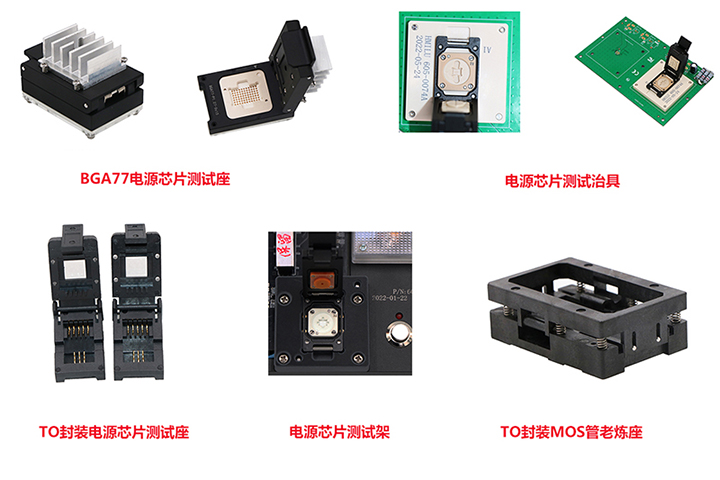

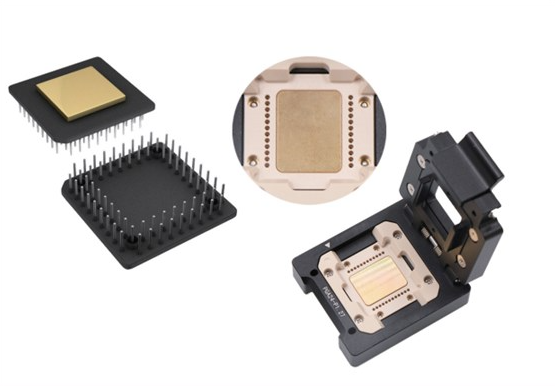

物理连接与适配：芯片测试座负责将待测芯片与测试设备进行稳固且精准的对接。不同类型的芯片，如采用 BGA（球栅阵列）、QFN（方形扁平无引脚封装）、DFN（双边扁平无引脚封装）、QFP（四方扁平封装）、SOP（小外形封装）、LGA（栅格阵列封装）等封装形式的芯片，其引脚布局与间距各不相同，这就要求芯片测试座具备高度的适配性，能够精准定位并连接芯片引脚，从而为测试信号的传输奠定基础。
信号传输：在测试期间，测试设备会产生各类测试信号，如电源供电信号、时钟信号、数据输入信号等，这些信号需要借助芯片测试座准确无误地传输到芯片内部。同时，芯片在接收到信号后产生的输出响应信号，也依靠芯片测试座稳定地传送回测试设备，以便进行后续的测量与分析。在整个信号传输过程中，芯片测试座必须保证信号的完整性，尽量降低信号的损耗、失真以及干扰，确保测试信号的质量满足高精度测试的要求。
机械定位：在测试过程中，芯片必须被精确放置并牢固固定在特定位置，这样才能保证测试的一致性与准确性。芯片测试座通过精心设计的机械结构，为芯片提供稳定且精确的定位与支撑，确保芯片在测试过程中不会出现位移、倾斜等状况，始终保持正确的位置与方向。特别是在自动化测试环境中，机械定位的高精度与稳定性尤为重要，它能够保证芯片在自动上下料过程中，每次都能被准确无误地放置在测试座上，进而实现高效、可靠的大批量测试。
热管理（部分具备）：部分芯片测试座配备了专门的热管理模块，例如散热片、导热材料或冷却通道等，能够及时将芯片产生的热量传导出去，维持芯片在适宜的温度范围内工作，防止芯片过热对测试造成不良影响。对于一些对温度较为敏感的芯片，如汽车电子芯片、航空航天芯片等，热管理功能更是确保测试可靠性的关键因素。
电气特性考量：在测试过程中，测试座自身的电气特性，如电阻、电容和电感等，需要被控制在最小限度，以降低其对测试结果的干扰。例如，测试座的接触端子通常采用镀金或其他高导电率的材料制作，以减少接触电阻，确保信号传输的低电阻连接；同时，在结构设计上，会通过合理布局线路、采用屏蔽措施等手段，降低电容和电感效应，保证测试信号的纯净度，使测试结果能够真实反映芯片的性能。

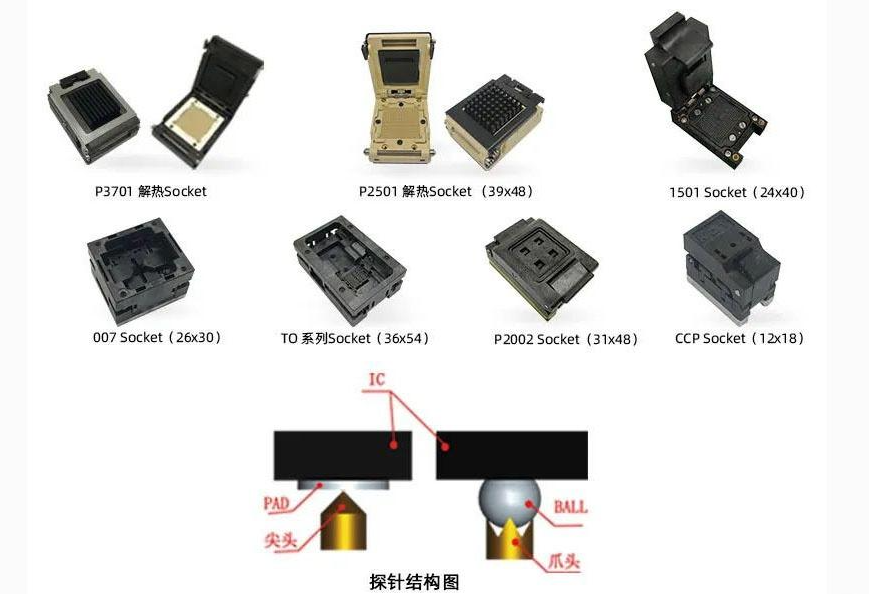

芯片老化测试，也称为寿命测试，是一种通过模拟芯片在实际使用环境中可能遭遇的极端条件，从而加速其老化进程的过程。这一测试的目的是发现芯片设计或材料中的潜在问题，以确保其在产品生命周期中的稳定性和可靠性。芯片老化座在这一过程中起到了至关重要的作用。
稳定连接：芯片老化座提供可靠的电气连接，确保芯片与测试设备间信号和电源传输的稳定性。在长时间、高负荷的老化测试过程中，稳定的连接是保证测试顺利进行的基础，避免因连接问题导致信号中断或不稳定，影响测试结果的准确性。
适应极端环境：许多芯片老化测试在高温、低温、高湿度等极端条件下进行。例如，高温操作寿命测试（HTOL）通常在 125℃甚至更高温度下进行，低温测试可能低至 - 40℃ 。
在半导体芯片实验室中，芯片测试座、芯片老化座、芯片烧录座起到什么作用？
芯片老化座需要具备良好的耐高温、耐低温以及耐湿性能，能够在这些极端环境下依然保持稳定的性能，保证与芯片的良好接触和信号传输。同时，老化座还需具备出色的稳定性与可靠性，能够承受测试过程中的各种应力。
热控制：在高温老化测试中，芯片会产生大量热量，芯片老化座需要具备良好的导热性，帮助芯片散热，维持芯片在适宜的温度范围内工作。例如，通过内置散热片、导热硅胶等热传导材料，将芯片产生的热量快速传导出去，防止芯片因过热而性能下降或损坏，确保测试结果的可靠性。
筛选潜在缺陷芯片：通过老化座，向芯片持续输入工作电压、时钟信号等，让芯片在长时间、高负荷的状态下运行，以检测芯片是否会出现性能退化、故障等问题。这种方式能够有效筛选出潜在缺陷芯片，为芯片的可靠性提供有力保障，确保在实际应用场景中，芯片能够稳定可靠地运行，降低产品因芯片故障而出现问题的概率。

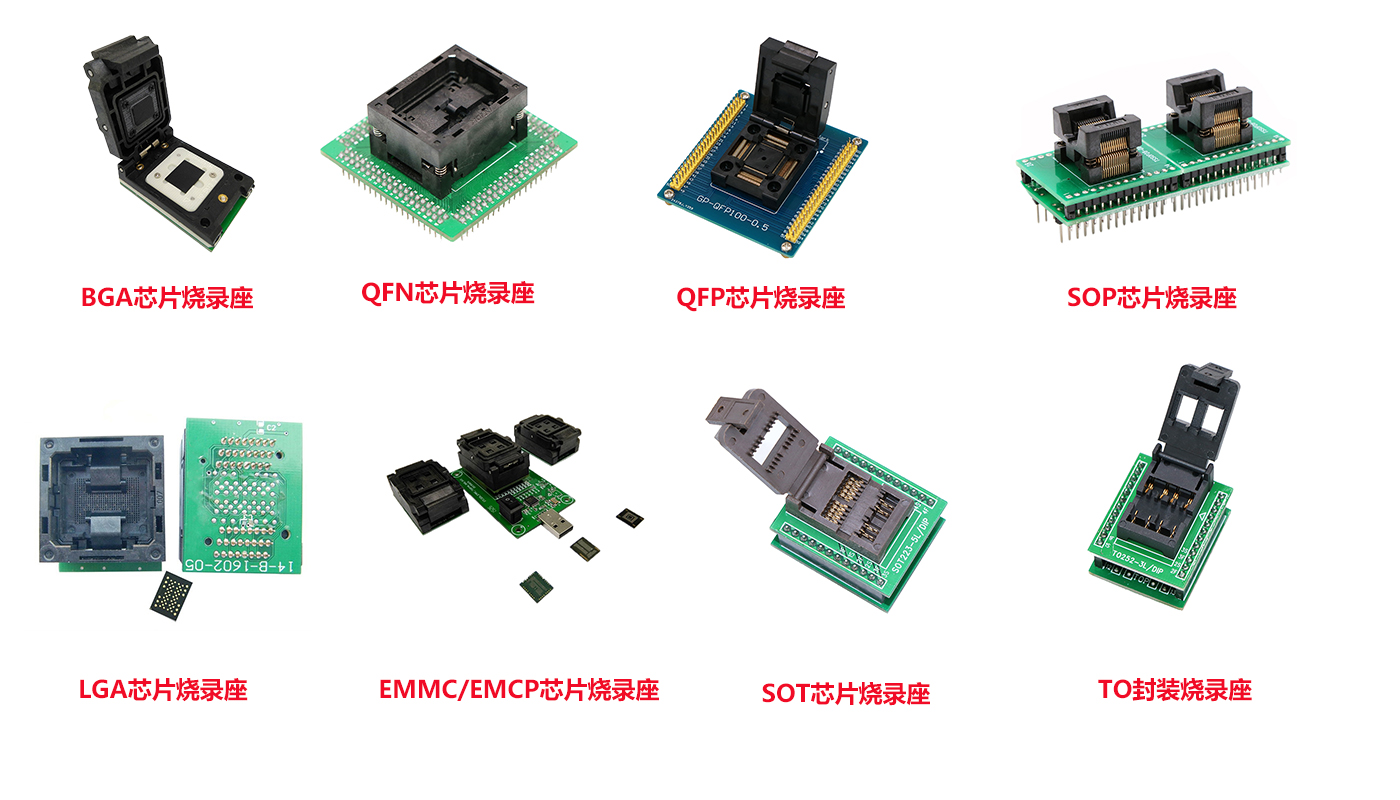

程序写入：芯片烧录座为芯片与烧录设备之间提供了稳定的物理和电气连接。在烧录过程中，烧录设备将预先编写好的程序代码或数据，通过烧录座准确无误地写入到芯片的存储区域内。确保写入过程的准确性和稳定性至关重要，任何错误的写入都可能导致芯片功能异常。例如，在生产智能家电的控制芯片时，需要将控制程序烧录到芯片中，烧录座保证了程序能够正确写入，使芯片能够按照预定的功能运行，控制家电的各项操作。
支持多种芯片类型：不同类型的芯片可能具有不同的封装形式和接口标准，芯片烧录座通常具备一定的通用性和可配置性，能够适应多种类型芯片的烧录需求。通过更换适配的夹具或调整烧录座的参数设置，可以满足不同引脚数量、引脚间距以及不同通信协议芯片的烧录要求，为芯片的生产和开发提供了便利。
