半导体芯片与集成电路（IC）的封装技术是连接芯片与外部系统的关键环节，直接影响器件的性能、可靠性与应用场景。随着5G、AI、物联网等技术的快速发展，封装形式从传统插装型向高密度、三维集成方向演进。本文全面梳理市面上主流及前沿封装形式，剖析其结构原理、应用场景及测试技术，并结合鸿怡电子测试座的关键技术，探讨国产测试解决方案的创新实践。

一、传统封装形式

1. DIP（双列直插封装）

结构：两列引脚垂直排列，引脚间距通常为2.54mm，插入PCB通孔焊接。封装基材多为塑料或陶瓷，适用于低引脚数（<100 Pin）芯片。

应用场景：消费电子（如计算器、家电控制板）、早期计算机内存芯片。

测试要点：

  引脚导通性：通过万用表或自动化测试设备（ATE）检测引脚间的短路与断路。

  耐焊接温度：需在260℃下进行10秒回流焊测试，验证封装材料耐热性。

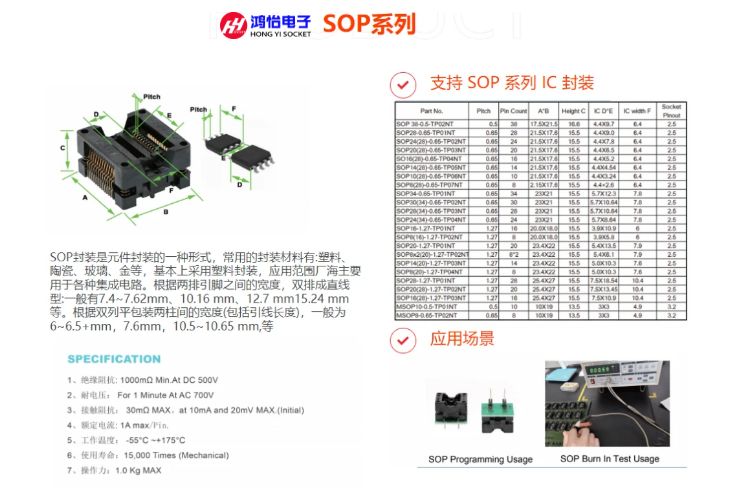

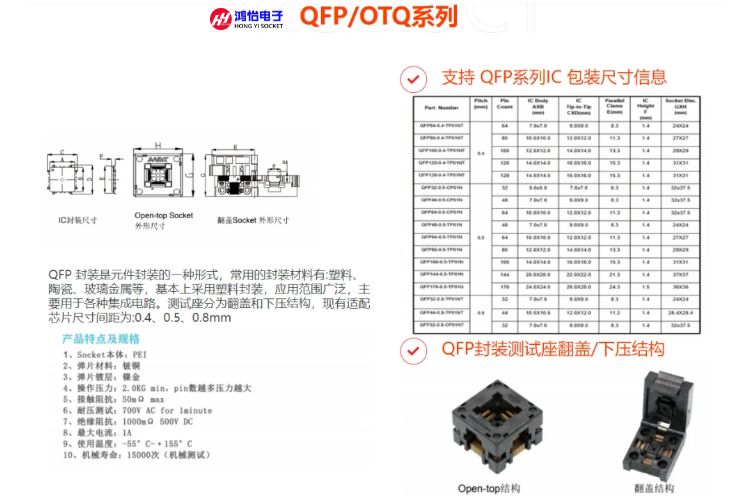

2. SOP/QFP（小外形/四边扁平封装）

结构：四边引脚的表面贴装封装，引脚间距可低至0.4mm，采用SMT技术焊接。QFP引脚数可达300+，封装厚度更薄。

应用场景：MCU、通信芯片（如路由器主控）、中高频模拟器件。

测试要点：

  共面度检测：使用激光扫描仪测量引脚平整度，公差需<0.1mm。

  高频信号完整性：通过矢量网络分析仪（VNA）测试信号损耗（S参数），带宽需覆盖1-10GHz。

3. PLCC（塑料有引线芯片载体）

结构：四边“J”形引脚向内弯曲，引脚间距1.27mm，适合表面贴装。封装底部带散热焊盘，提升热管理能力。

应用场景：早期嵌入式系统、工业控制器。

测试要点：

  引脚接触力：探针需施加5-10g压力，确保测试座与引脚可靠接触。

  热循环测试：-55℃至125℃循环1000次，验证封装抗热疲劳性能。

二、高密度与先进封装形式

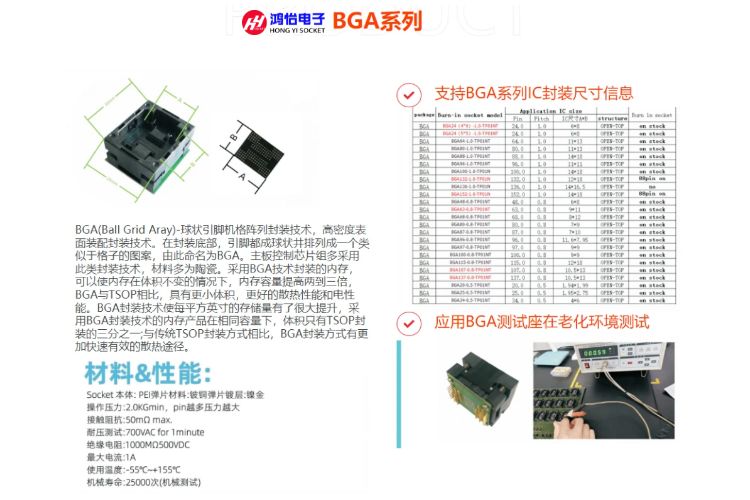

1. BGA（球栅阵列封装）

结构：底部以焊球阵列代替引脚，焊球间距0.8-1.27mm，支持1000+引脚。采用倒装焊（Flip-Chip）技术，缩短信号路径，降低电感。

应用场景：高性能CPU、GPU、FPGA及服务器芯片。

测试要点：

  焊球共面性：3D光学检测仪测量焊球高度差异，需<50μm。

  散热性能：红外热成像仪监测满载工况下结温，确保<105℃。

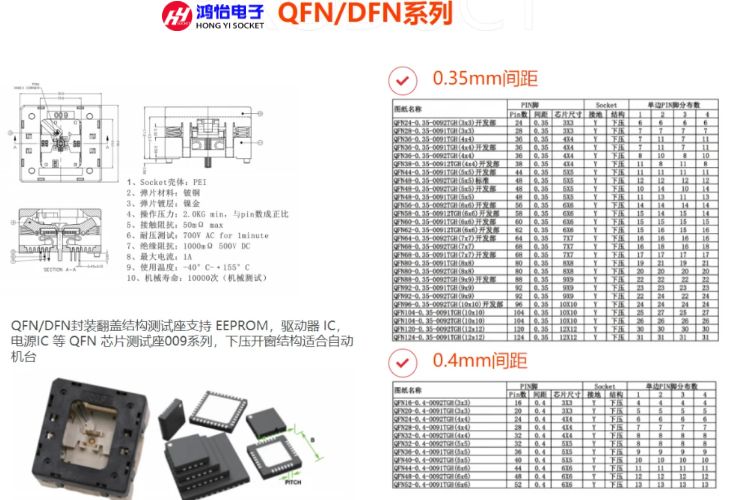

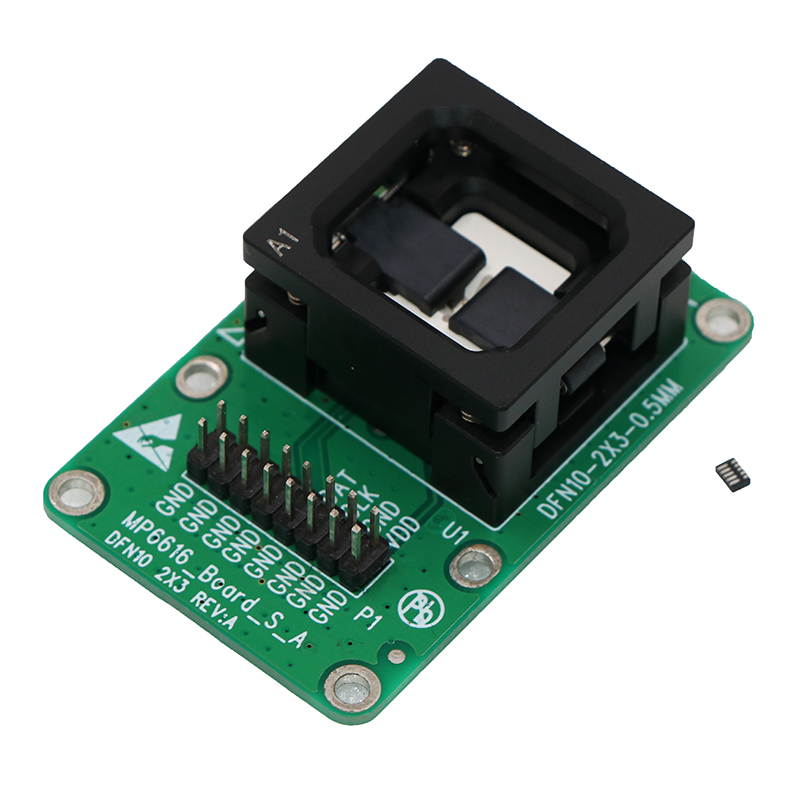

2. QFN（无引脚四方扁平封装）

结构：四侧设电极触点，底部带大面积散热焊盘。封装厚度<1mm，引脚间距0.4-0.5mm，适合高频应用。

应用场景：便携设备（手机射频模块）、汽车ECU、功率MOSFET。

测试要点：

  底部散热焊盘导通性：四线法测试电阻，需<10mΩ。

  高频阻抗匹配：使用TDR（时域反射计）验证信号路径阻抗（50Ω±5%）。

3. WLP（晶圆级封装）

结构：直接在晶圆上完成封装与测试，省去传统切割步骤。封装尺寸与芯片相同，厚度仅0.3-0.5mm，支持超微间距（0.35mm以下）。

应用场景：传感器（如MEMS陀螺仪）、射频前端模块、可穿戴设备芯片。

测试要点：

  微间距探针接触：鸿怡电子弹簧探针支持0.07mm间距，寄生电感<0.1nH，适配40GHz信号测试。

  三维堆叠测试：垂直探针阵列检测TSV（硅通孔）互连电阻，误差<1%。

4. D封装与SiP（系统级封装）

结构：通过TSV技术垂直堆叠多颗芯片，集成处理器、存储器、射频模块于单一封装。封装内布线密度达10^4线/mm²，缩短互连延迟。

应用场景：AI加速卡、5G基站芯片、自动驾驶域控制器。

测试要点：

  层间信号完整性：边界扫描测试（BST）验证各层逻辑通路。

  热应力分析：有限元仿真结合实测，优化散热结构设计。

三、芯片测试方法与标准

1. 通用测试项与条件

电气性能：导通电阻（<50mΩ）、绝缘耐压（>500V）、信号延迟（<1ns）。

环境可靠性：温度循环（-55℃~150℃）、湿度试验（85%RH/1000h）、机械振动（20G/3轴）。

行业标准：

  JEDEC JESD22：涵盖温度循环、机械冲击等可靠性测试。

  AEC-Q100/Q101：车规级芯片强制认证，要求0缺陷（DPPM=0）。

2. 芯片测试座与鸿怡电子IC/芯片测试解决方案

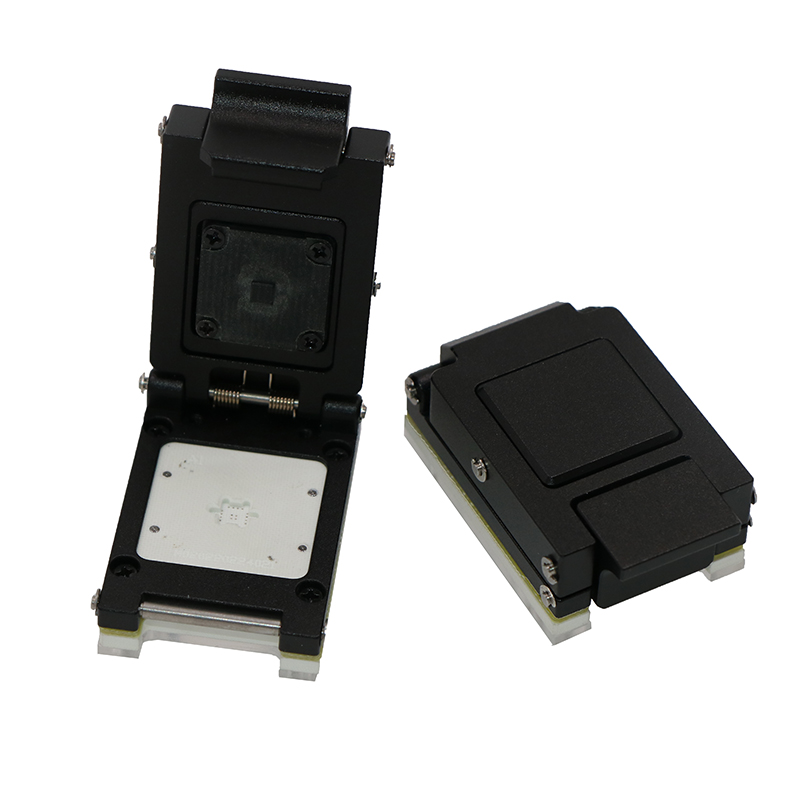

高密度芯片测试座：支持BGA、QFN等封装，同轴探针结构实现50Ω阻抗匹配，信号损耗<0.5dB@10GHz。

宽温域芯片老化座：集成热电偶与电压监控模块，-55℃~150℃连续运行，故障定位精度达引脚级。

芯片ATE自动化烧录座：支持PCIe 5.0/CXL 2.0协议，10Gbps速率下良率>99.99%。

四、未来趋势与挑战

1. 异构集成：Chiplet技术推动2.5D/3D封装普及，测试需解决多芯片互连与热管理难题。

2. 高频化：太赫兹通信芯片要求测试座支持120GHz以上带宽，降低寄生参数。

3. 智能化测试：AI算法动态优化测试参数，预测探针寿命，减少误判率。

从DIP到3D封装，半导体封装技术的演进始终围绕“更高密度、更强性能、更低功耗”展开。国产测试设备厂商如鸿怡电子，通过精密阻抗匹配探针、宽温域兼容设计与智能化测试平台，为先进封装提供高可靠验证方案。未来，随着Chiplet与硅光技术的融合，封装与测试技术将共同推动半导体产业迈向新高度。

（注：本文技术参数参考自JEDEC标准、鸿怡电子技术白皮书及行业公开资料。）
