芯片测试类型：芯片电性测试和芯片电气测试-鸿怡电子芯片测试座的选型

一、概念界定：电性测试与电气测试的核心差异

芯片电性测试聚焦核心电学性能参数的精准验证，侧重芯片在设计规格内的性能表现；电气测试则侧重安全与兼容性验证，关注芯片在极端环境与复杂电路中的稳定运行能力。两者均需通过芯片测试座建立芯片与测试设备的可靠连接，其技术特性直接决定测试精度。

二、核心维度对比及测试座的适配性

（一）电性测试：性能精准度的核心验证

测试特点

参数敏感性：需捕捉微伏级电压、微安级电流变化，如阈值电压测试精度达 ±1mV。

动态响应要求高：高频芯片测试需保障信号传输延迟＜1ns，避免波形畸变。

批次一致性强：同一批次芯片参数波动需控制在 ±3% 以内。

测试要求

接触阻抗≤50mΩ：避免测试回路附加电阻干扰参数测量。

高频支持能力：5G 芯片测试需满足 30GHz 以上带宽，信号衰减＜3dB。

定位精度 ±0.01mm：适配 BGA/QFN 等精细封装的针脚对准需求。

测试方法

直流参数测试：通过半导体特性分析仪测量电源电流、漏电流，测试座采用铍铜弹片确保低阻抗连接。

交流参数测试：利用示波器监测信号上升时间、建立时间，鸿怡 DDR 测试座支持 5800Mhz 速率测试。

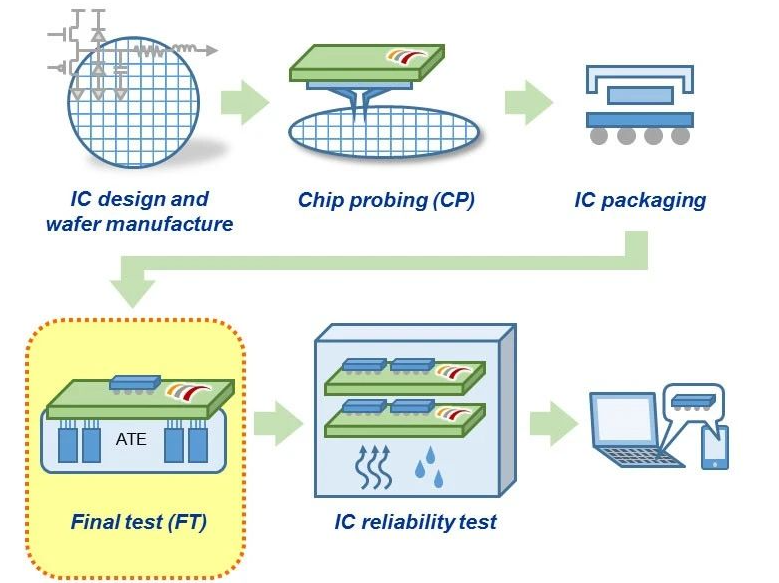

晶圆级 CP 测试：探针卡与测试座联动，筛选未封装缺陷裸片，降低封装成本。

测试标准

行业通用：IPC-7351 封装测试规范、JEDEC JESD47 电性能测试标准。

高频专项：IEEE 802.11ax 对 5G 芯片的信号完整性要求。

（二）电气测试：安全与可靠性的底线保障

测试特点

极端环境适配：需模拟 - 45℃~175℃温域、高湿度等工况。

安全边界明确：耐压、绝缘性能直接关联设备运行安全。

长周期验证：老化测试需持续数千小时，考验测试座稳定性。

测试要求

绝缘阻抗≥1000MΩ@500V DC：防止引脚间漏电干扰测试结果。

耐电压≥700V AC/1min：满足工业级芯片的高压耐受需求。

机械寿命＞1 万次：适配批量测试的频繁插拔场景。

测试方法

耐压测试：通过高压测试仪施加额定电压，鸿怡 TO 封装测试座可承受 700V AC 持续 1 分钟。

老化测试：在 125℃环境下加载偏压 1000 小时，测试座采用 LCP 耐高温壳体保障稳定性。

ESD 防护测试模拟人体放电 8kV 接触测试，测试座镀镍金层降低静电损伤风险。

测试标准

安全类：IEC 61010-1 电气设备安全标准。

车规级：AEC-Q100 要求高温寿命测试（HTOL）失效率＜1DPPM。

三、鸿怡电子芯片测试座的关键应用实践

（一）高频电性测试场景

针对 5G 通信芯片测试，其邮票孔模块测试座实现 30GHz@-3dB 的信号传输能力，定位精度 ±0.01mm 适配 1.0mm 间距引脚，机械寿命达 10 万次，满足量产测试需求。

（二）车规级电气测试场景

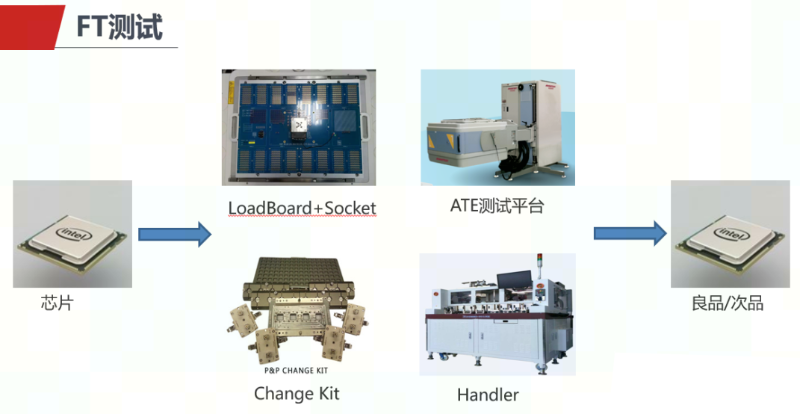

QFP128pin 芯片测试座支持 - 55℃~175℃宽温域，绝缘阻抗 1000MΩ，配合 ATE 设备完成 AEC-Q100 标准的高温老化测试，已应用于车载 MCU 芯片量产检测。

（三）存储芯片综合测试场景

EMMC56pin芯片测试座实现 6Ghz UFS 高速测试，接触阻抗≤100mΩ，在 HS400 模式下保障信号完整性，适配消费电子存储芯片的电性与电气联合测试。

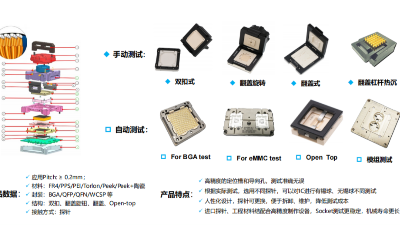

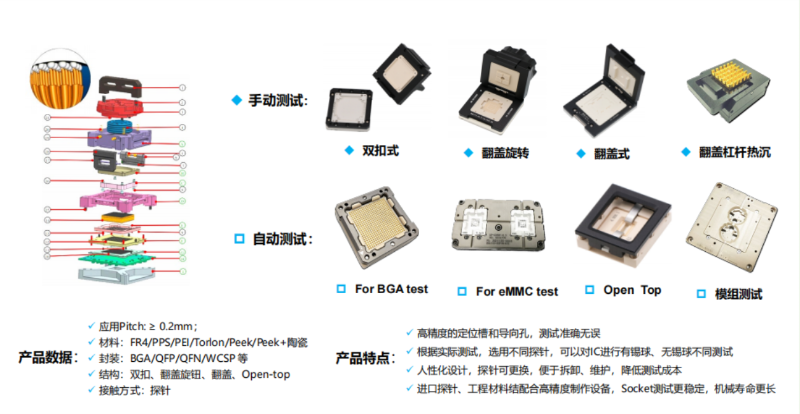

芯片测试座作为 “测试桥梁”，其接触性能、环境适配性、寿命特性直接决定测试有效性。鸿怡电子通过模块化设计（配件可单独更换）、特种材料应用（PEI 壳体、铍铜弹片），实现了电性测试的精准度与电气测试的可靠性平衡，为半导体测试提供了关键硬件支撑。
