鸿怡电子工程师分享QFP/LQFP/TQFP/OTQ封装系列芯片测试座案例

来源：鸿怡电子查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2023-12-14 10:29:38【大中小】

QFP/LQFP/TQFP/OTQ封装翻盖式结构测试座支持EEPROM、驱动器IC，电源IC等。

QFP芯片测试座

芯片测试座分为翻盖式和下压式结构，现有适配芯片引脚间距为：0.4/0.5/0.8mm，适用QFP封装系列芯片测试环境：老化、测试、烧录。

1、Socket本体：PEI

2、弹片材料：铍铜

3、弹片镀层：镍金

4、操作压力：2.0KG min，pin脚数越多压力越大

5、接触阻抗：50mΩ max

6、耐压测试：700V AC for 1minute

7、绝缘阻抗：1000mΩ 500V DC

8、最大电流：1A

9、适用温度：-55°~+155°

10、机械寿命：15000次（机械测试）

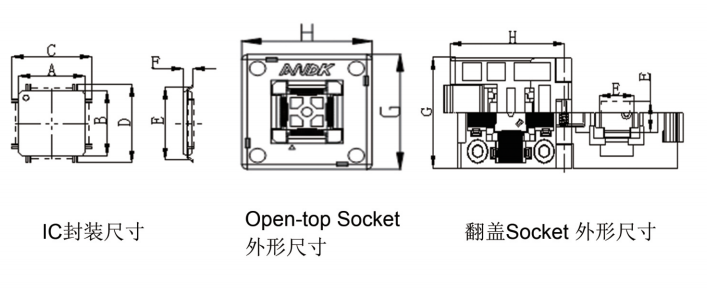

在测试使用中支持QFP系列IC封装尺寸信息如下图所示：

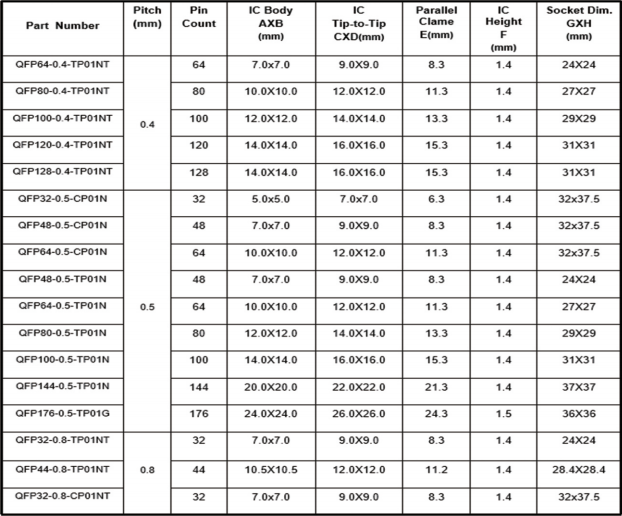

QFP芯片测试座规格参数

APPLICATION

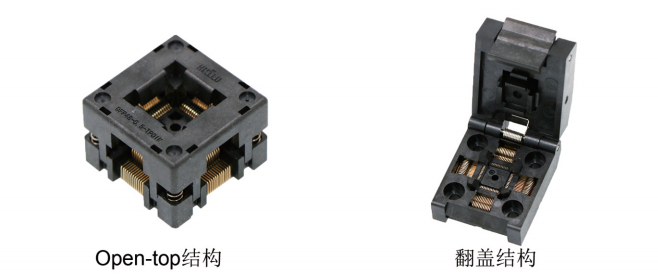

QFP封装芯片测试座翻盖式/下压式结构实物图

QFP芯片测试座结构
