LCC64-0.7老化座

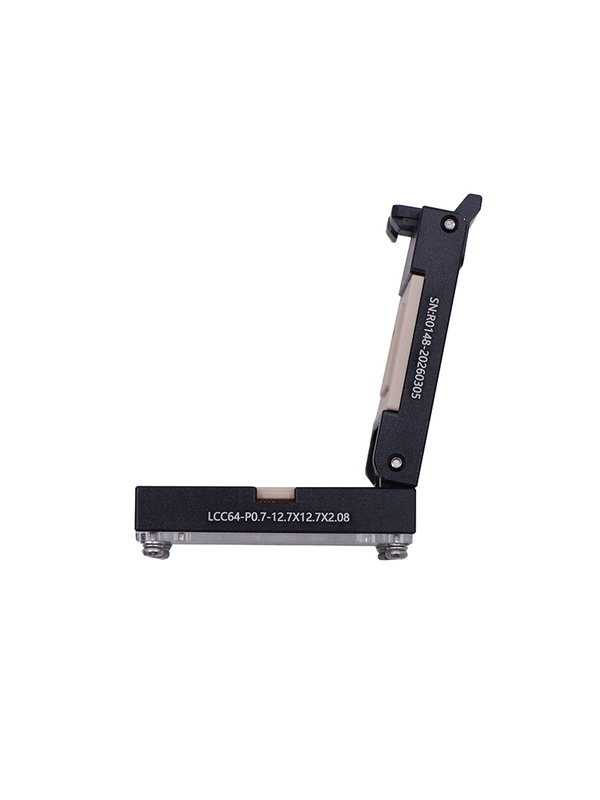

定制LCC64pin-0.5mm芯片测试座

支持频率：≤200Mhz

温度范围：-45℃-125℃

操作力压：30g每pin，PIN越多需要压力越大

额定电流：单PIN1A max

接触电阻：≤50毫欧

绝缘电阻：DC500V 1000兆欧以上

机械寿命：>1.5万次

中心引脚间距:0.7mm

适配芯片尺寸:12.7*12.7*2.08mm

支持封装:QFN64pin/LCC64pin

服务热线： 13631538587

在线咨询

鸿怡电子生产的LCC64pin-0.7mm-12.7*12.7*2.08mm芯片测试座产品简介

PLCC、CLCC、LCC区别：

PLCC与CLCC的区别:以前仅在于前者用塑料,后者用陶瓷。 LCC是指无引脚封装，有的也称QFN。适用芯片、模块封装。

LCC68pin-0.7mm芯片规格参数

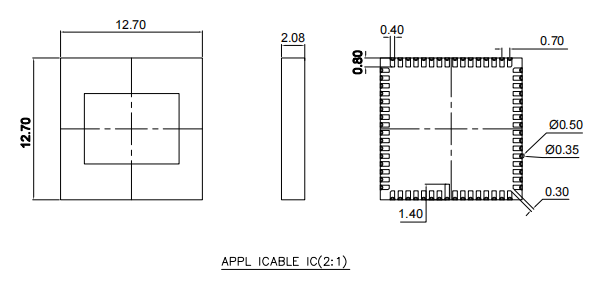

LCC64-0.7 芯片图纸

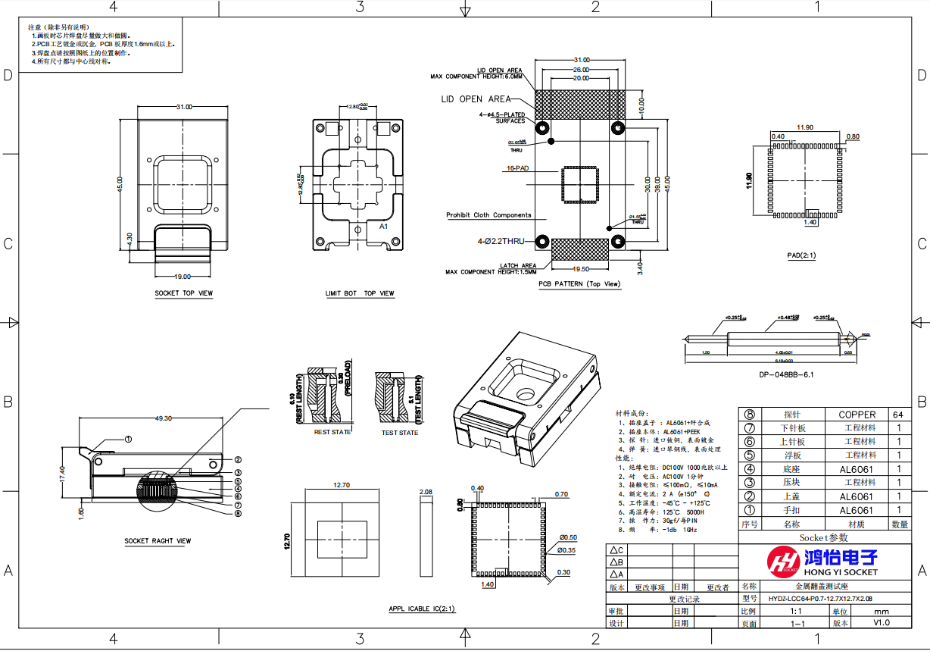

LCC64pin-0.7mm芯片测试座图纸

LCC64-0.7 测试座图纸

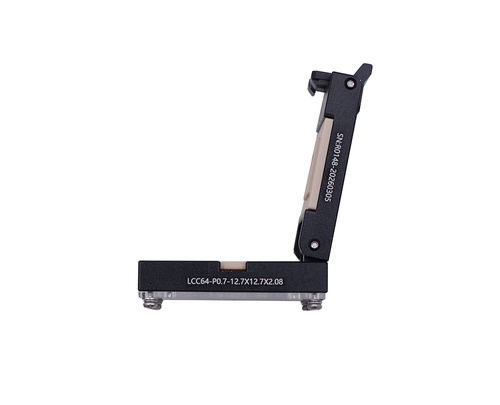

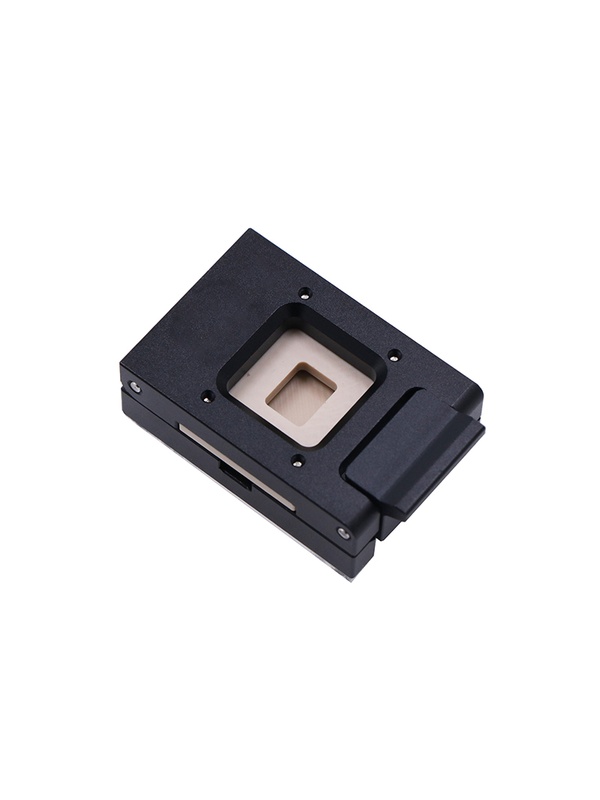

LCC64pin-0.7mm芯片测试座产品展示

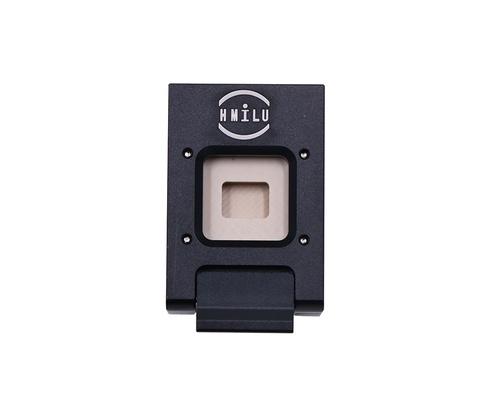

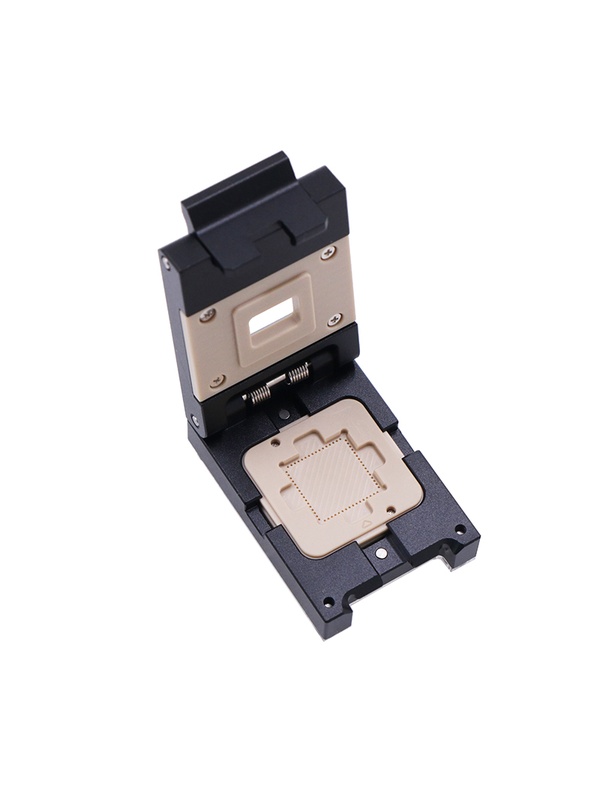

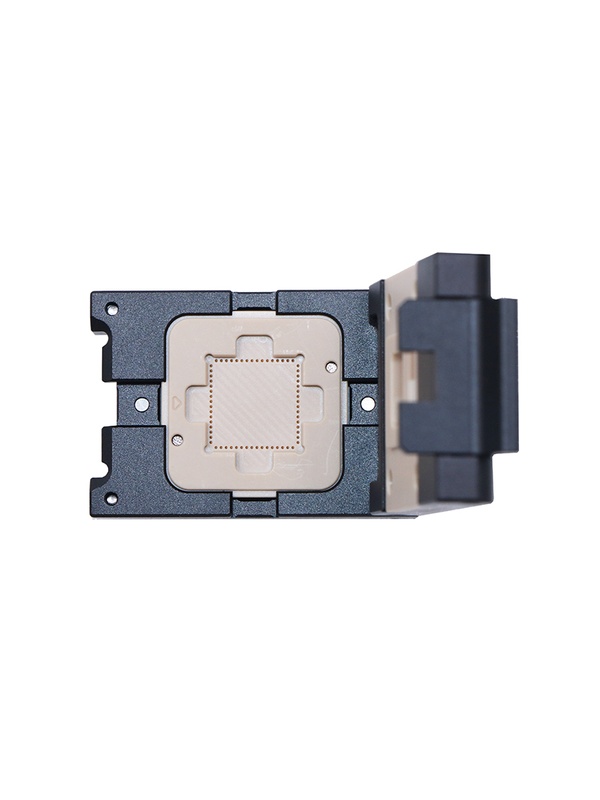

LCC64pin芯片测试插座

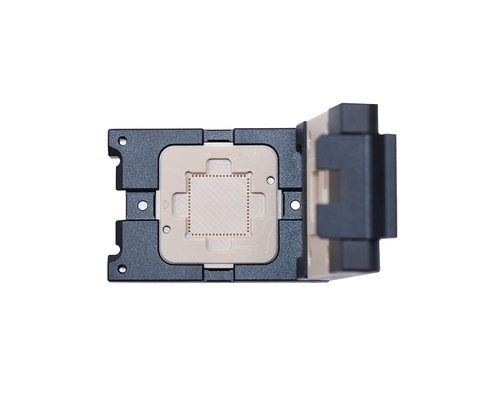

LCC64pin芯片测试socket

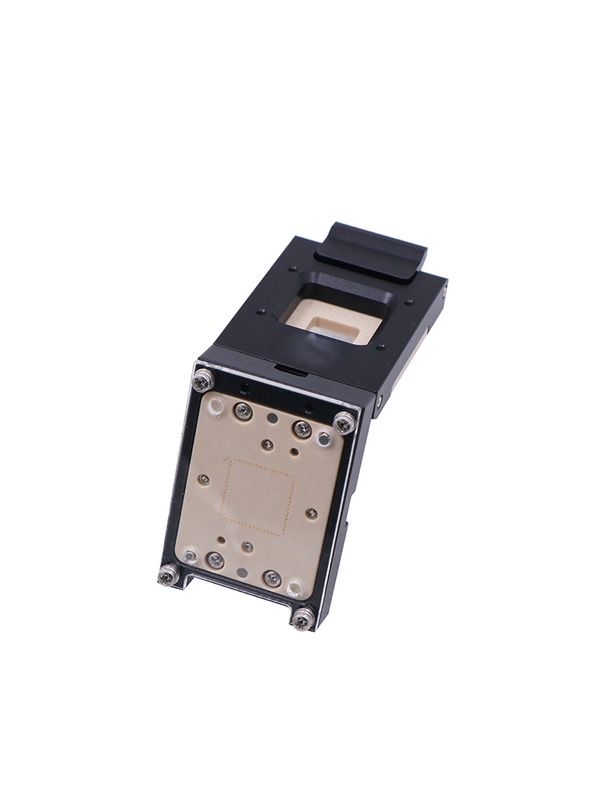

LCC64pin芯片测试夹具
LCC芯片测试socket
LCC芯片测试夹具
LCC芯片测试座

采购：定制LCC64pin-0.5mm芯片测试座
