芯片高温测试热管理：高温测试标准与鸿怡电子散热型芯片测试座方案

随着AI算力芯片、车载功率器件、高密度存储芯片集成度与功耗持续攀升，芯片高温测试已成为可靠性验证环节的重中之重。芯片在高温老化、满载偏置、温度循环测试过程中，极易出现热量堆积、结温超标、参数漂移、内部热应力开裂等问题，直接导致测试数据失真、产品误判报废。热管理散热设计作为高温测试的核心底层技术，能够精准管控芯片结温、平衡内外温差，保障测试过程稳定可控。

一、芯片高温测试散热的行业意义与失效机理

在半导体量产测试体系中，高温测试主要用于模拟芯片全生命周期满载工况，加速暴露封装虚焊、电路隐性缺陷、材质耐温短板，是消费级、工业级、车规级芯片必考项目。相较于常规常温测试，高温老化工况下芯片长期处于通电满载状态，内部MOS管、主控电路、存储阵列会持续产生集中热量。

根据半导体行业通用数据：芯片内部结温每升高10℃，元器件老化速率翻倍，整体使用寿命直接折半；同时高温积热会引发晶圆、封装胶体、底部焊盘热膨胀系数失衡，滋生三大典型失效问题：第一，局部热量堆积导致结温超标，触发芯片过热保护、自动降频，电气参数测试偏差过大；第二，长期温差应力造成BGA/QFN焊盘疲劳脱落、封装分层开裂；第三，高温下漏电加剧、功耗异常漂移，造成大批量良率误判，增加企业复检成本。

因此，合理的散热结构搭配适配的导热材料，不仅能够稳定芯片测试温度、规避热失效风险，更能提升高温测试数据的真实性与重复性，是高端芯片可靠性测试不可或缺的配套基础。

二、芯片高温测试分级标准与温度范围要求

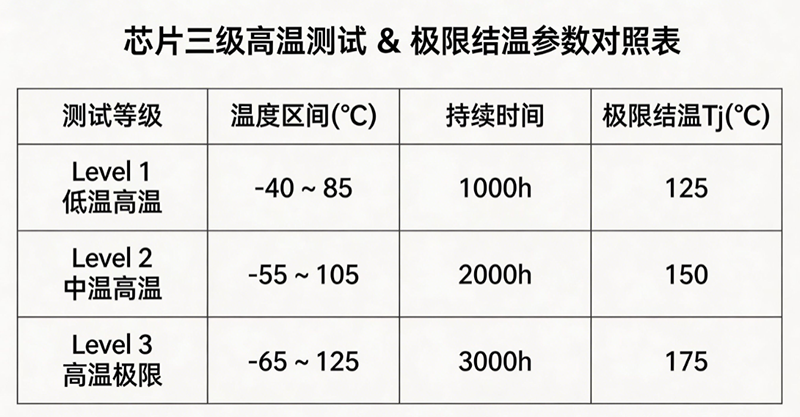

芯片高温测试严格遵循JEDEC JESD22-A108高温工作寿命、JESD22-A104温度循环两大标准，依据终端应用场景，划分为消费级、工业级、车规级三大层级，不同层级对应的测试温度、老化时长、散热管控要求各不相同，同时区分环境温度与芯片极限结温双重指标：

1、消费级芯片高温测试

适配智能手机、智能家居、普通消费电子类MCU、存储、电源芯片。标准环境测试温度：70℃~85℃，满载老化时长200~500小时；芯片允许极限结温≤105℃。该等级芯片发热量偏低，常规被动散热结构即可满足测试需求，散热核心目的为均衡温度、避免局部积热。

2、工业级芯片高温测试

适配户外物联网模块、工控主板、通信设备、新能源控制芯片。标准环境测试温度：85℃~105℃，温度循环区间-40℃~85℃，累计循环500次以上；芯片允许极限结温≤125℃。高负载工况下芯片瞬时功耗激增，需搭载专用导热界面材料+集成散热基座，精准控制结温波动范围。

3、车规级芯片高温测试

遵循AEC-Q100车载认证规范，适配车载中控、动力系统、自动驾驶算力芯片，分为多个严苛等级：座舱芯片测试温度105℃，发动机舱芯片最高测试温度125℃，极限工况下短时可达150℃；芯片允许极限结温≤155℃。此类高功耗芯片测试热量集中、散热难度最大，必须采用主动散热+高效复合散热材料组合方案，严控结温漂移，保障高温老化、HTOL测试数据精准。

三、芯片高温测试常用散热结构分类及优缺点

结合芯片测试座、老化座、高温测试箱的使用场景，行业主流散热结构分为被动散热与主动散热两大类，包含平面基座散热、顶部压盖散热、热管均热散热、液冷一体化散热四种形式，适配不同封装、不同功耗等级的半导体芯片：

1、高导热平面基座散热（被动散热·基础款）

行业测试工装最通用散热结构，将测试座基座替换为高导热合金、陶瓷、碳化硅材质，依托大面积基座扩大散热面积，通过热传导方式将芯片底部热量快速分散至外部空气。该结构适配QFN、BGA、SOP等中小功耗封装芯片，结构简单、体积小巧、成本低廉，可直接适配各类常规测试座。缺点为散热上限有限，仅适配消费级、普通工业级低功耗芯片，无法满足10W以上高功率芯片高温测试需求。

2、顶部压紧式散热压盖（被动散热·通用款）

专为底部散热焊盘封装芯片设计，由可开合散热压盖+弹性缓冲结构组成，压盖内部贴合芯片正面，搭配导热垫片填充微小缝隙，实现正反面双向导热散热。该结构可同步固定芯片，兼顾定位、防护、散热三重功能，换料便捷，适配自动化量产测试，广泛用于电源PMIC、中端存储颗粒、模拟芯片。缺点是压合力度需精准把控，力度过大会压损芯片晶圆，力度过小会增大界面热阻，影响散热效率。

3、内嵌热管均热结构（被动散热·高端款）

基于相变传热原理的高效散热结构，在测试座基座或散热压盖内部预埋真空热管，管内填充专用换热工质，利用工质蒸发、冷凝循环快速转移集中热量，等效导热系数远超纯铜材质。能够快速消除芯片局部热点，解决高功耗芯片单点积热问题，适配AI轻算力芯片、大功率DC/DC电源芯片。整体散热均匀性优异，但加工工艺复杂，制造成本高于常规散热结构。

4、集成水冷板散热结构（主动散热·顶配款）

面向车规级、AI高功耗芯片的顶级散热方案，在测试座内部集成微通道水冷冷板，外接循环制冷设备，通过冷却液循环带走海量热量，热阻可低至0.1℃/W以内。可将高功耗芯片结温稳定控制在±0.5℃范围内，完美适配125℃超高温满载老化、极限偏置测试。缺点为结构体积偏大，配套设备成本高，多用于实验室研发验证与高端芯片专项老化，普及率较低。

四、芯片高温测试主流散热材料性能详解

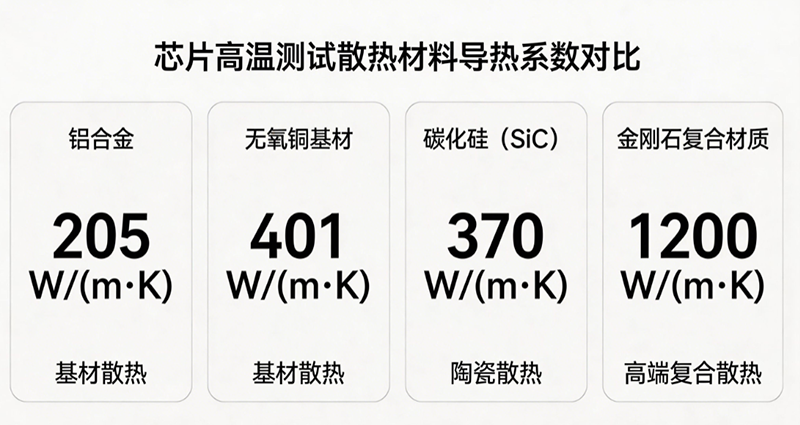

散热结构决定散热形式，散热材料直接决定散热效率。测试工装散热材料主要分为结构基材与热界面材料（TIM）两大类，不同材料导热系数、适配温区、使用场景差异显著，是高温热管理的核心组成部分：

1、结构基材（测试座基座/压盖材质）

铝合金：导热系数180~220W/m·K，性价比最高、易加工、重量轻便，是普通测试座标配基材，适配低功耗消费级芯片常规散热；

无氧铜基材：导热系数380~401W/m·K，导热性能远超铝合金，耐高温、热稳定性强，多用于中高端散热压盖与强化型基座，适配工业级芯片；

碳化硅（SiC）：导热系数450~490W/m·K，热膨胀系数与芯片晶圆高度匹配，抗形变、耐高温，可规避冷热循环下结构开裂问题，适配车规级高密度封装芯片；

金刚石复合材质：行业顶级基材，导热系数可达2200W/m·K，极致散热能力，多用于AI超高功耗算力芯片高端研发测试，成本高昂难以大规模量产。

2、热界面材料TIM（填充缝隙、降低界面热阻）

导热硅胶垫：导热系数2~8W/m·K，柔性材质，可贴合不规则表面，绝缘性好、拆装便捷，是测试座最常用界面材料，适配绝大多数通用芯片；

导热硅脂：导热系数5~15W/m·K，填充缝隙能力极强，界面热阻极低，适合长时间HTOL高温老化测试，缺点为长期高温易干化，需定期更换；

液态金属/铟合金：导热系数40~200W/m·K，高端专用材料，散热性能拉满，针对超高功耗AI芯片、功率半导体，可有效降低结温20~30℃；

氮化硼导热薄膜：新型柔性材料，导热系数15~25W/m·K，耐高温、抗氧化，适配高频高速存储、算力芯片，兼顾散热与信号抗干扰能力。

五、传统芯片高温测试散热环节行业痛点

目前多数中小封测企业的测试、老化工装散热设计简陋，无法适配当下高集成芯片测试需求，核心痛点集中五点：

1、基座采用普通塑胶、劣质铝合金材质，导热性能差，高温工况下热量堆积严重，芯片结温远超环境温度，极易触发过热保护；

2、无专用顶部散热压盖，仅依靠底部被动散热，QFN/BGA类底部散热封装芯片散热不均衡，局部热点难以消除；

3、随意搭配劣质导热材料，易出现绝缘失效、高温老化干化、材质融化问题，不仅散热失效，还会腐蚀芯片焊盘；

4、散热结构与测试座一体化程度低，加装外置散热器会挤压工装空间，无法适配ATE自动化量产产线；

5、高低温循环测试中，散热基材热膨胀系数过大，导致探针接触偏移、接触电阻漂移，测试数据重复性差。

六、鸿怡电子散热型芯片测试座应用案例

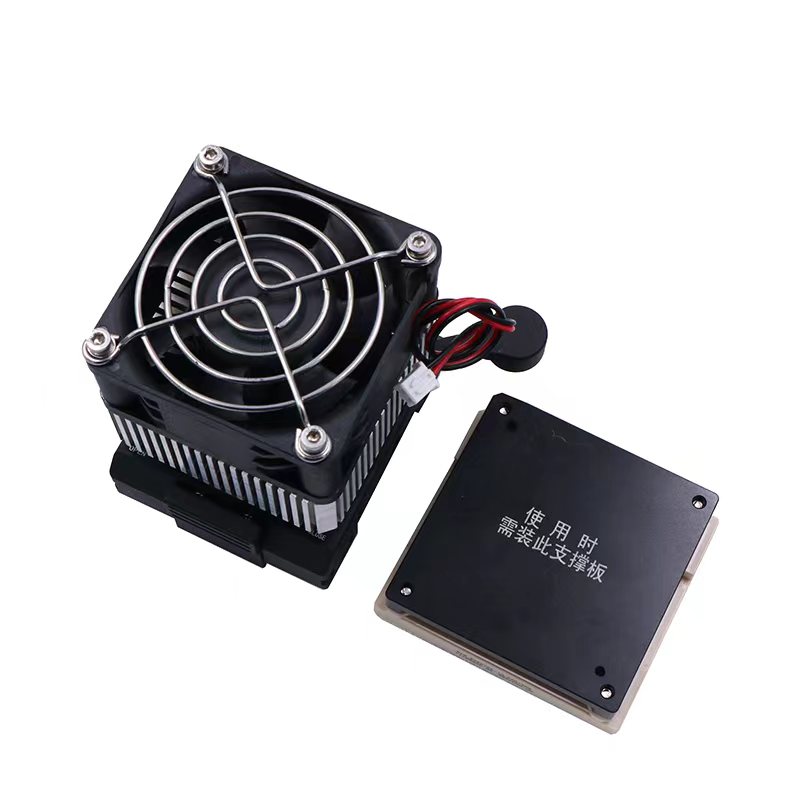

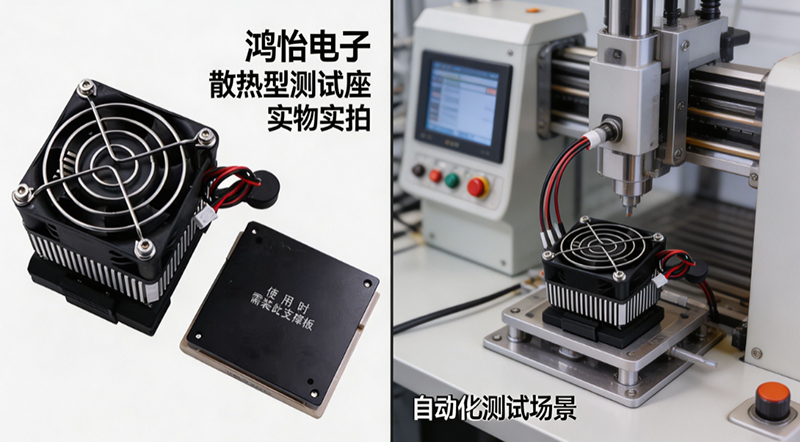

针对高功耗芯片高温积热、结温失控、散热与量产无法兼容等行业痛点，鸿怡电子依托多年半导体测试工装研发经验，推出一体化散热型芯片测试座，融合高导热碳化硅复合基座、可开合均热压盖、专用适配型TIM导热材料，无需额外加装外置散热设备，即可适配消费、工业、车规全等级芯片高温测试，兼容QFN、BGA、SOP、DFN主流封装，现已批量应用于电源IC、存储颗粒、AI算力芯片量产测试项目。

鸿怡电子散热测试座定制方案优势

1、双效一体化散热结构：采用碳化硅复合高导热基座+可开合无氧铜散热压盖组合结构，实现芯片正反面双向同步散热，快速消解局部热点，从根源解决高功耗芯片积热难题；

2、梯度化散热材料匹配：根据芯片功耗等级标配不同TIM界面材料，低功耗芯片标配高弹性导热硅胶垫，高功耗车规芯片搭载铟合金导热片，大幅降低界面热阻，结温管控精度可达±1℃；

3、内嵌热管均热技术：高端型号内置真空相变热管，进一步提升热量扩散效率，平衡基座全域温度，杜绝冷热温差带来的测试数据漂移，适配125℃超高温长时间HTOL老化；

4、温变适配防偏移：散热基材热膨胀系数与芯片、探针高度匹配，在-40℃~150℃宽温域循环工况下，结构无变形、接触无偏移，兼顾散热性能与测试稳定性；

5、原生适配自动化量产：一体化集成散热设计，无需外挂风扇、水冷设备，结构紧凑，可直接对接ATE自动化测试机、高温老化箱，无缝融入现有量产产线。

AI算力升级、车载电子普及倒逼芯片功耗与集成度持续攀升，高温测试热管理不再是简单加装散热片，而是需要结合芯片封装、功耗等级、测试温区，匹配专属散热结构与导热材料的系统性工程。劣质散热方案不仅会造成测试数据失真、良率误判，还会直接损耗芯片样品，增加企业研发与量产成本。

鸿怡电子一体化散热型测试座，凭借双向散热结构、梯度化导热材料、宽温域稳定运行、自动化适配等核心优势，一站式解决低中高全功耗等级芯片高温积热难题，全面覆盖芯片研发验证、HTOL高温老化、温度循环、量产终测等全场景。未来鸿怡电子将持续优化热管理配套方案，深耕半导体测试工装领域，以高品质散热型测试治具，赋能国产电源、存储、算力类芯片高端化升级。
