芯片高温老化测试结温Tj标准与鸿怡电子芯片测试座控温方案

来源: | 发布日期:2026-07-06

芯片结温(Tj)是半导体高温老化、HTOL、温度循环、可靠性测试的核心判定指标,也是JEDEC JESD402、AEC-Q100车规认证的强制管控依据。在实际芯片老化测试中,很多企业存在“用环境温度、外壳温度替代结温”的测试误区,导致热应力评估不准、产品可靠性漏判、认证不通过。

芯片高温老化测试结温1

一、芯片结温Tj核心基础定义

半导体传热存在固定温度梯度规律:Tj(结温)>Tc(壳温)>Ta(环境温度)。常规工况下,芯片内部结温比外壳温度高15~50℃;高频、大电流、功率芯片温差可达30~50℃,因此严禁以外壳温度、环境温度替代结温做判定。

核心热参数释义

Tj 结温:芯片内部PN结最高温度,可靠性测试唯一核心限值

Tc 外壳温度:封装表面温度,仅作辅助参考,不可替代结温判定

Ta 环境温度:老化箱腔体环境温度,为测试设置输入条件

θJA 结到环境热阻(℃/W):芯片裸片向空气散热能力,数值越小散热性能越好

θJC 结到外壳热阻(℃/W):裸片到封装外壳的导热能力,是功率芯片、焊盘散热芯片的关键参数

标准结温计算公式(JEDEC通用)

Tj = Ta + P×θJA

式中P为芯片满载功耗(W)。该公式为理论基准结温计算方式,量产老化需结合工装散热性能、实测温度修正,避免因测试座附加热阻导致结温计算偏差。

二、各等级芯片结温限值标准(JEDEC JESD402 / AEC-Q100)

依据行业通用可靠性标准,不同应用场景芯片的工作温区与最大结温Tjmax有明确强制规范,是老化测试温度设置、负载压力、时长判定的法定依据。

芯片高温老化结温标准


三、芯片温度失效风险阈值(老化测试红线标准)

基于硅基半导体材质、键合工艺、栅氧老化特性,行业明确四级温度风险区间,是老化测试过程中必须严格遵守的安全红线。

1、≤125℃:通用IC长期安全区间

消费、工业、常规车规芯片标准长期工作温度区间,温度稳定、老化速率可控,是量产老化优选温区。超过125℃后,芯片老化速度成倍提升,使用寿命大幅衰减。

2、125℃~150℃:临界短时工作区间

仅车规Grade0、军工级、大功率器件允许短时工作,不可长期满载老化,需搭配高散热测试工装严格控温,防止应力超标。

3、>150℃:芯片高危失效区间

极易出现键合线脱落、塑封分层、栅氧加速老化、漏电漂移、参数失效,属于老化测试不良判定高危温度。

4、>170℃:不可逆损坏区间

大部分半导体芯片发生热击穿、PN结短路、封装碳化,造成永久性报废,无法修复。

芯片高温老化测试结温2

四、工程结温降额管控规范(老化测试强制标准)

为保障产品全生命周期可靠性,芯片实际老化工作结温不允许贴满额定Tjmax上限,必须预留安全降额裕量,行业统一规范如下:

1、普通消费产品:工作Tj ≤ Tjmax -10~15℃

2、工业/通信产品:工作Tj ≤ 额定最大结温的80%

3、车规/军工/医疗高可靠产品:工作Tj ≤ 额定最大结温的70%~75%

行业通用日常结温管控目标

普通IC、存储、MCU:Tj<105℃

工业级芯片、通信IC:Tj<115℃

DC-DC、MOS、功率器件:Tj<130℃

五、芯片设计与老化测试核心注意事项

1、禁止用壳温、环境温度替代结温

高功耗芯片结温与壳温差值可达30~50℃,仅测外壳温度会严重低估内部热应力,导致老化测试应力不足、隐性缺陷漏筛。

2、结温限值优先以芯片手册为准

不同工艺、不同封装(QFN、BGA、LGA、TO)热阻与耐温能力差异极大,不可统一套用标准,需以原厂datasheet Tjmax、θJA参数为依据。

3、散热设计优先级

增大PCB铜皮导热 > 扩展底部散热焊盘 > 增加导热界面材料 > 加装散热压盖 > 强制风冷散热。老化测试座设计需同步遵循该逻辑,降低工装附加热阻。

4、芯片存储与烘烤温度规范

常规芯片存储、来料烘烤温度区间严格控制在-55℃~+125℃,禁止超温存放,避免未测先老化。

5、普通老化座会抬高真实结温

常规塑胶老化座导热差、热阻大,同等功耗下芯片结温会额外升高8~20℃,极易造成热应力超标,高功耗芯片必须使用专用散热型老化测试座。

芯片高温老化测试结温3

六、传统芯片老化测试结温管控痛点

在常规HTOL高温老化、温循测试中,多数企业因工装适配性不足,普遍存在以下问题:

1、普通老化座无散热结构,热量堆积严重,芯片实际结温远超标准降额区间,造成过度老化、假性失效;

2、仅依靠环境温度推算结温,忽略测试座附加热阻,数据偏差大,无法满足JEDEC、车规认证溯源要求;

3、芯片焊盘与治具接触存在间隙,界面热阻高,同批次芯片结温一致性差,良率波动大;

4、宽温循环工况下治具形变、探针接触不稳,局部发热产生异常热点,导致误判失效;

5、功率芯片、高频芯片满载老化无散热压制,极易触碰150℃高危红线,测试风险极高。

七、鸿怡电子老化测试座结温管控应用案例

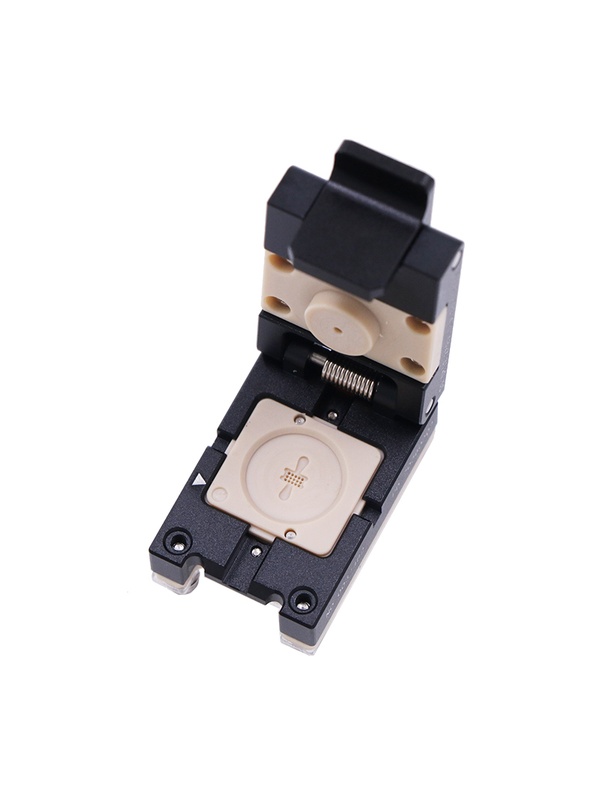

针对行业芯片老化结温不准、散热不足、温度超标、认证数据不达标等痛点,鸿怡电子依托自研散热结构与低热阻工装设计,推出全系列芯片老化测试座、IC老练夹具、多通道老化测试板,适配QFN、BGA、LGA、TO等主流封装,可精准管控消费、工业、车规、功率芯片Tj结温,广泛应用于HTOL老化、温循测试、可靠性认证、量产筛选场景。

鸿怡电子测试座核心解决方案优势

1、低热阻复合散热结构,精准压制结温

采用高导热金属复合基座搭配全覆盖散热压盖,配合高导热TIM界面填充材料,大幅降低工装附加热阻,相比普通老化座可降低结温18~28℃,稳定满足各类芯片降额测试规范。

2、多点实时测温,结温数据可溯源

测试座预留嵌入式测温点位,可实时采集Tc外壳温度,结合芯片原厂热阻参数修正真实Tj结温,解决“只算不测、数据虚标”问题,完全符合JEDEC、AEC-Q100认证数据要求。

3、宽温稳定接触,杜绝局部热点

采用低热膨胀基材与高稳定镀金探针,-55℃~+175℃温循无形变、接触阻抗均匀,无局部发热热点,同批次芯片温差控制在±1.5℃以内,测试一致性极强。

4、分级散热适配全品类芯片

消费/工业芯片采用标准散热基座;车规、大功率器件可选高配热管散热结构,长期满载稳定将结温控制在安全区间,杜绝热失控风险。

5、多工位老化板量产适配

多通道老化测试板支持并行批量老化,单路独立温控超温预警,兼顾量产效率与结温安全性,适配大批量筛选与长期可靠性老化。

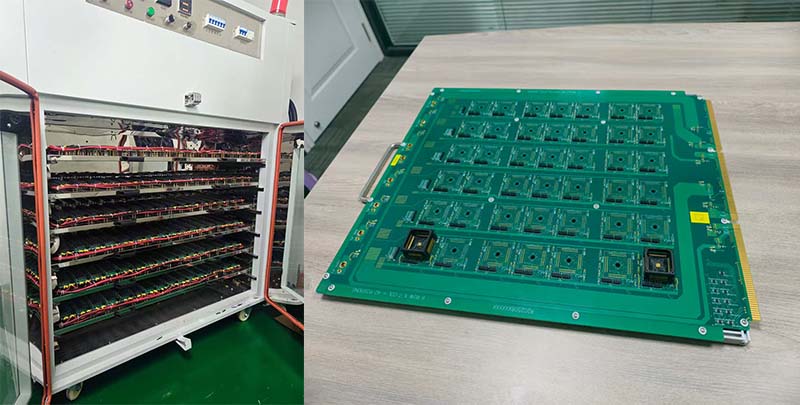

芯片老化测试座+老化板方案

芯片结温Tj是半导体可靠性测试的“第一核心温度指标”,不同等级芯片拥有明确的限值标准、失效红线与降额要求。传统测试方式仅凭环境温度估算结温、工装散热不足、温度管控粗放,极易造成测试失真、认证失败与产品可靠性隐患。

鸿怡电子系列芯片老化测试座、IC老练夹具、老化测试板,通过低热阻散热结构、精准测温校准、宽温稳定适配、批量量产设计,可标准化解决各类芯片老化过程中的结温超标、数据不准、一致性差等行业难题,为国产芯片研发验证、可靠性认证、规模化量产提供高可靠测试工装支撑。
