Buck降压转换器芯片原理应用与测试:LGA30pin封装与鸿怡电子芯片测试座方案

Buck降压转换器（DC-DC降压芯片）是电子设备电源架构中用量最大、最核心的功率器件，主打高效降压、宽压适配、低纹波稳压，广泛应用于AI算力终端、车载电子、工业工控、智能IoT设备，负责将高压母线电压精准转换为芯片、传感器、模组所需的低压工作电压。随着设备小型化、高集成化升级，LGA30pin-5*6高密度无引脚封装Buck芯片成为高端电源方案主流，相比传统封装寄生参数更低、散热更好、适配高频高效转换。

一、Buck降压转换器芯片核心作用与工作原理

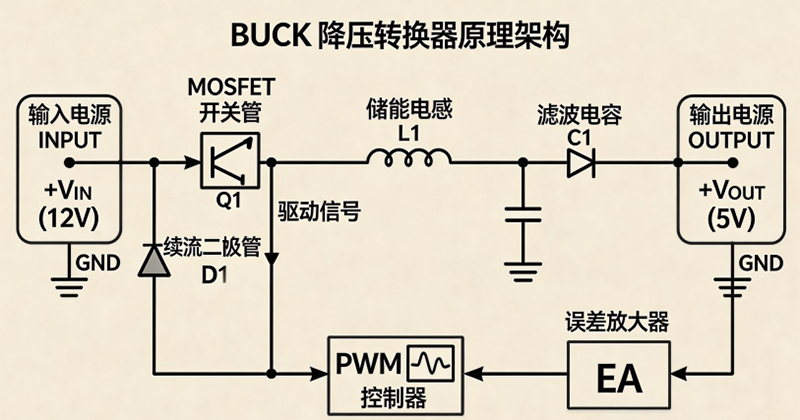

Buck降压转换器属于非隔离式DC-DC开关电源芯片，是电源管理体系的核心功率单元，核心功能为高压转低压、智能稳压、高效能效转换。区别于LDO线性稳压芯片，Buck芯片依靠MOS管开关斩波+电感储能原理实现降压转换，具备宽输入电压、大电流输出、高转换效率的优势，同步整流Buck芯片效率可达到90%以上，完美适配各类设备主供电、次级供电场景。

在整机供电链路中，Buck芯片主要承担三大核心价值：第一，适配设备宽电压输入，抵御母线电压波动，稳定输出精准低压；第二，为CPU、GPU、存储芯片、传感器、主控模组提供纯净、低纹波的工作电源；第三，支持动态负载调节，适配设备轻载、满载、瞬态切换工况，兼顾设备性能与功耗控制，是保障整机稳定运行的电力基石。

二、Buck降压芯片主流应用场景

Buck降压芯片凭借高适配性、高效率、高可靠性优势，覆盖消费、工业、车载、AI算力全领域，不同场景对应差异化测试与可靠性标准：

1、AI算力与智能终端设备

AI服务器、边缘算力盒子、平板、智能手机、轻薄本，主要将12V/19V母线电压降压至5V、3.3V、1.8V，为算力芯片、内存、存储、主控供电。设备负载波动频繁，对Buck芯片瞬态响应、纹波抑制、动态稳压能力要求极高。

2、车载电子系统（车规级Buck）

车载中控、ADAS视觉模组、雷达传感器、车灯控制系统，适配车载12V蓄电池电压，降压为各路低压模组供电。需耐受-40℃~125℃超宽温域、高频振动、电压瞬变工况，严格遵循AEC-Q100车规认证标准。

3、工业自动化设备

工控主板、工业机器人、PLC控制系统、智能传感模块，将24V工业母线电压降压适配后端器件，长期运行于高温、多干扰、不间断工作环境，对芯片老化耐久、抗干扰、参数稳定性要求严苛。

4、物联网与智能家居设备

智能门锁、无线模组、穿戴设备、家居控制器，主打低静态功耗、轻载高效特性，保障设备长时间待机续航，要求Buck芯片低漏电流、稳压精度高。

三、LGA30pin-5*6封装Buck芯片结构特性与测试难点

传统Buck芯片多采用SOP、TO、QFN封装，而高端高频、大电流、高效率Buck芯片普遍采用LGA30pin-5*6无引脚栅格阵列封装，是目前高端电源芯片主流封装形态，结构特性与测试难点极具行业代表性：

1、封装核心参数

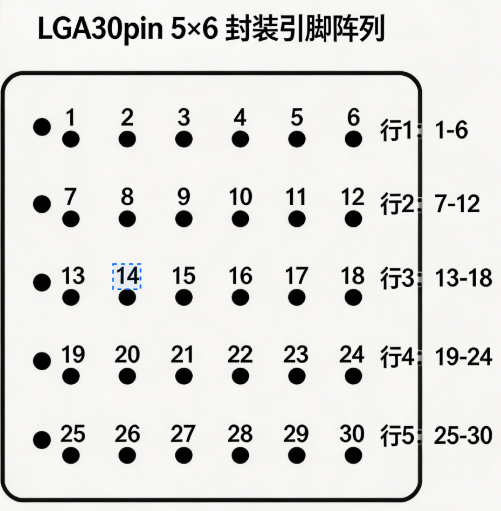

封装尺寸5mm×6mm，共计30个底部金属焊盘，无外置引脚，焊盘阵列密集排布，集成功率回路、信号回路、接地回路，底部大面积金属焊盘兼具散热与导通功能，封装紧凑、寄生参数极低，适配高频开关、大电流输出Buck芯片。

2、封装核心优势

相较于常规封装，LGA30pin回路更短、阻抗更低，有效降低开关损耗与电磁干扰；底部全域散热结构，散热效率远超QFN/SOP封装，可承载更大电流、更高开关频率，适配AI、车载高端电源场景。

3、量产测试核心难点

密集无引脚焊盘对位难度大，普通测试治具易出现单点虚接、局部短路；功率焊盘与信号焊盘共存，对接触均匀性、阻抗一致性要求极高；高温老化工况下，封装热胀冷缩易导致接触漂移，引发稳压精度、纹波、效率参数误判，常规工装无法满足高精度量产测试需求。

四、LGA30pin Buck降压芯片全套测试条件与温度范围

LGA30pin高端Buck芯片测试严格遵循JEDEC JESD22系列、AEC-Q100、IEC 62368-1标准，分为电气静态测试、动态负载测试、保护功能测试、环境可靠性老化四大维度，分级划定消费/工业/车规测试温区与验收标准：

1、基础电气静态测试（量产全检）

测试环境：常温25℃±5℃，防静电无尘环境。核心测试项目包含输入电压范围适配、输出电压精度、线性调整率、负载调整率、静态待机功耗、关断漏电流。行业验收标准：输出电压误差≤±1%，线性调整率＜±2%，负载调整率＜±3%，筛选参数漂移、功耗异常不良品。

2、动态负载瞬态响应测试（核心专项）

模拟AI设备、车载设备负载骤升骤降工况，测试轻载/满载切换下的电压过冲、下冲、恢复时间、输出纹波与噪声。高端LGA Buck芯片要求负载瞬态波动≤5%，恢复时间＜10μs，输出纹波控制在100mV以内，保障高频动态工况下供电稳定。

3、全方位保护功能测试

逐项验证过压保护、欠压锁定、过流限流、短路保护、过热保护、软启动功能。校验保护阈值精度、故障响应速度、故障自恢复能力，杜绝后端负载异常引发的芯片烧毁、设备宕机问题。

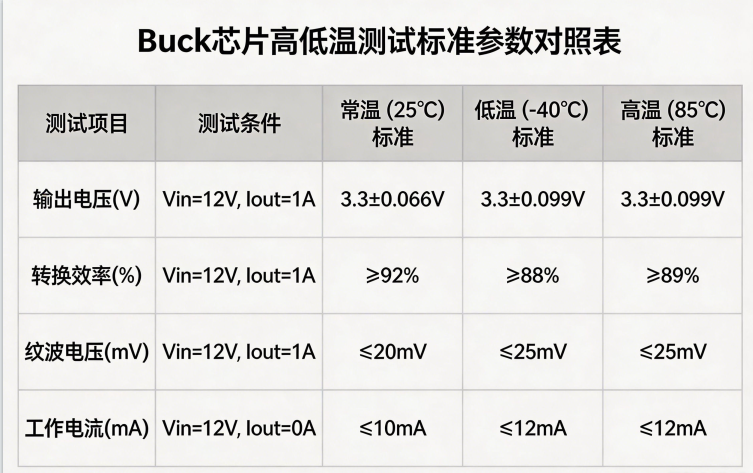

4、宽温环境与老化可靠性测试（分级温度范围）

消费级设备：测试温度0℃~70℃，HTOL高温老化200小时；

工业级设备：测试温度-40℃~85℃，温度循环500次，高温满载老化500小时；

车规级设备：测试温度-40℃~125℃，超宽温循1000次，叠加HAST湿热老化、高温长时老化1000小时，考核芯片全工况稳定性。

五、传统LGA30pin Buck芯片量产测试痛点

LGA30pin高密度封装特性，让传统通用测试工装难以适配高端Buck芯片量产测试，行业普遍存在四大痛点：

1、30pin密集焊盘对位精度不足，受力不均，功率焊盘虚接、信号焊盘接触不良，导致效率、纹波、瞬态参数测试误判率高；

2、普通测试座寄生参数偏高，干扰高频开关信号，无法精准采集Buck芯片高频动态性能数据；

3、高低温老化工况下基座形变、探针漂移，接触电阻波动大，高温测试数据一致性差，无法通过车规、工业级认证；

4、功率回路承载能力不足，大电流测试易发热、压降超标，无法满足大功率Buck芯片满载测试需求。

六、鸿怡电子LGA30pin-5*6 Buck芯片测试座应用案例

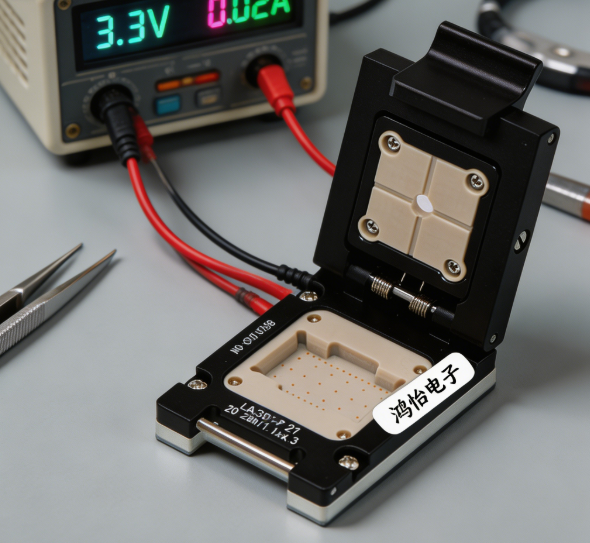

针对LGA30pin-5*6封装Buck降压芯片密集焊盘对位难、高温漂移、大电流测试不稳、动态参数误判等量产痛点，鸿怡电子推出专属定制化LGA30pin芯片测试座，精准适配5*6mm尺寸、30pin阵列排布Buck电源芯片，兼顾高精度电性测试、高温老化测试、大电流满载测试，可无缝对接ATE自动化产线与高温老化设备，已批量应用于国内高端电源IC设计与封测企业。

客户核心痛点

合作客户为国内高端车规、工业级Buck电源芯片设计厂商，主营LGA30pin高密度高频降压芯片，产品配套车载ADAS与工业AI设备。原有通用测试座存在明显短板：密集焊盘接触不均，动态纹波、效率测试误判率高；125℃高温老化后接触漂移严重，测试数据无法满足车规认证标准；大电流满载测试压降超标，无法完成极限工况参数校准，严重制约新品认证与量产交付。

鸿怡电子定制测试座核心优势

1、微米级精准对位，全覆盖30pin焊盘：采用高精度一体成型定位卡槽，适配5*6mm标准LGA封装尺寸，定位精度±0.01mm，搭配均衡弹性探针阵列，保障30pin功率焊盘、信号焊盘同步均匀接触，彻底杜绝虚接、局部短路问题，从根源降低测试误判率。

2、低寄生高保真设计，适配高频Buck测试：优化内部回路布线，缩短信号与功率传输路径，大幅降低寄生电感、寄生电阻，无高频信号串扰，可精准采集开关纹波、瞬态响应、转换效率等核心动态参数，完美匹配高端高频Buck芯片测试标准。

3、超宽温域稳定运行，适配车规级老化：采用低热膨胀耐高温绝缘基座+抗疲劳镀金探针，耐受-55℃~150℃超宽温域，上千次温度循环、高温满载老化无结构形变、无接触电阻漂移，测试数据一致性极高，完全满足AEC-Q100、JEDEC全套可靠性认证要求。

4、大电流承载能力，适配满载极限测试：功率引脚采用加粗导通设计，可稳定承载Buck芯片大电流满载输出，杜绝大电流工况下压降超标、发热异常问题，精准还原芯片极限工况性能。

5、自动化量产无缝适配：结构紧凑标准化，可直接对接ATE自动化测试机、高温老化箱，支持高速分选测试与批量老化作业，适配规模化量产节奏，降低人工调试成本。

AI算力、车载智驾、高端工业设备升级，Buck降压转换器芯片正向高频化、大电流、高精度、高可靠方向迭代，LGA30pin-5*6高密度无引脚封装已成为高端电源芯片主流形态。其密集化、集成化结构对测试治具的对位精度、接触稳定性、高温可靠性、低寄生性能提出严苛要求，传统通用工装已无法满足高端量产与认证需求。

鸿怡电子LGA30pin-5*6专属Buck芯片测试座，凭借精准对位、高频保真、宽温稳定、大电流适配、自动化兼容五大核心优势，一站式覆盖LGA封装Buck芯片研发验证、参数校准、高温老化、量产分选全流程。未来鸿怡电子将持续深耕高密度电源芯片测试工装领域，迭代优化各类精密封装测试方案，赋能国产高端电源芯片产业升级。
