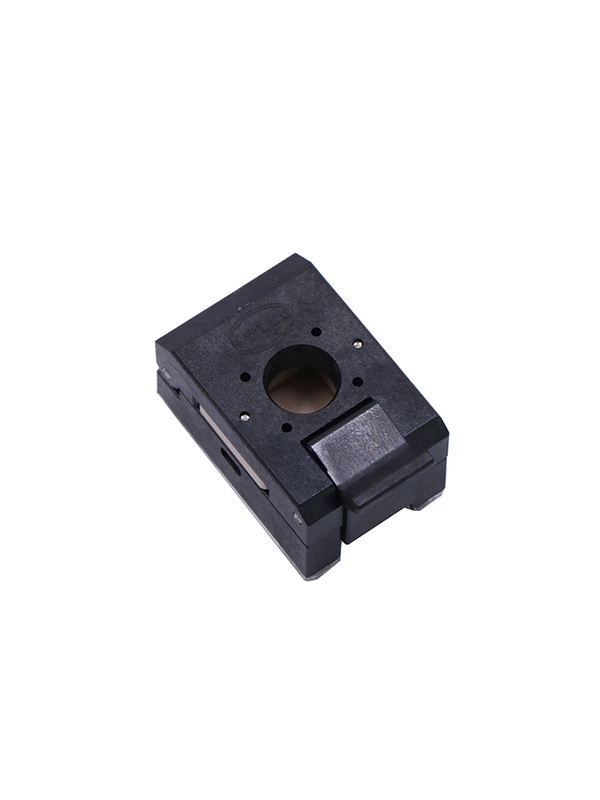

老化座

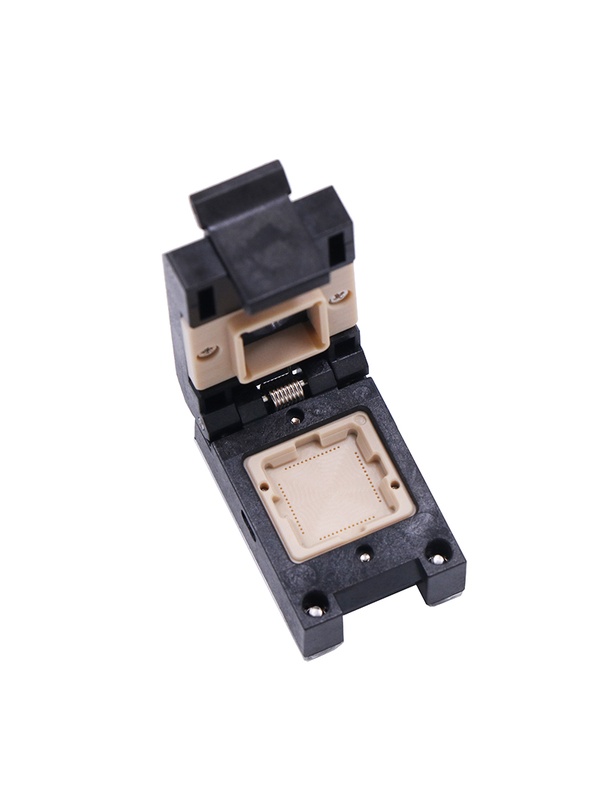

LCC测试夹具

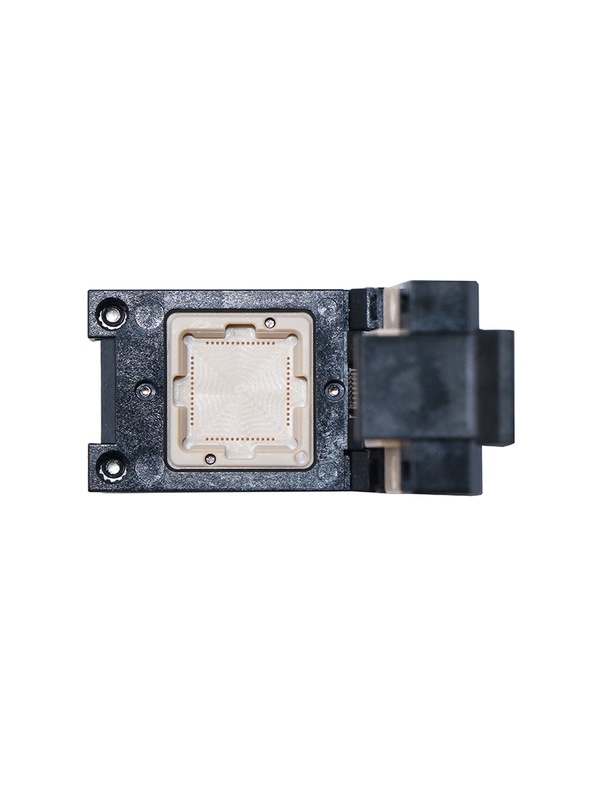

LCC探针测试座

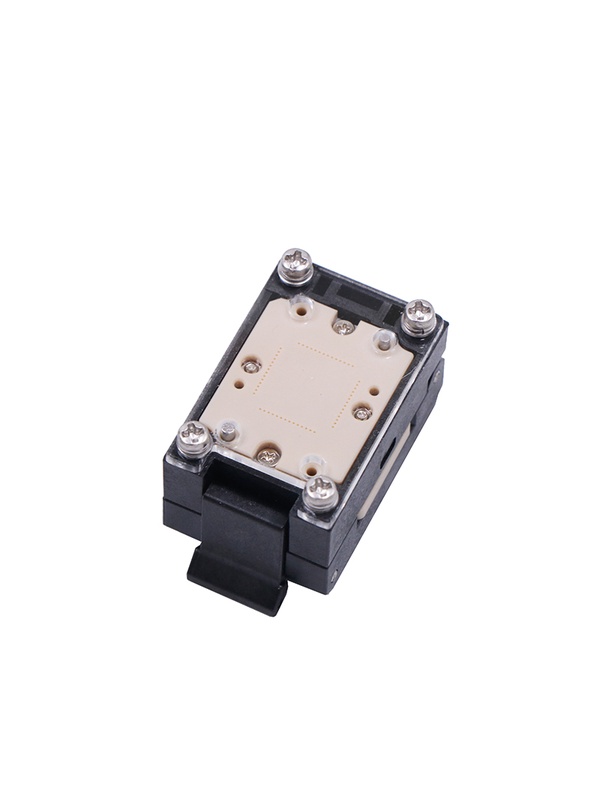

定制夹具插座芯片测试座

定制LCC56pin-0.5mm芯片测试座socket

支持频率：≤200Mhz

温度范围：-45℃-125℃

操作力压：30g每pin，PIN越多需要压力越大

额定电流：单PIN1A max

接触电阻：≤50毫欧

绝缘电阻：DC500V 1000兆欧以上

机械寿命：>1.5万次

中心引脚间距：0.5mm

适配芯片尺寸:10.5*10.5mm

服务热线： 13631538587

在线咨询

鸿怡电子生产的定制LCC56PIN-0.5 10.5X10.5X1.4塑胶翻盖测试座产品简介

PLCC、CLCC、LCC区别：

PLCC与CLCC的区别:以前仅在于前者用塑料,后者用陶瓷。 LCC是指无引脚封装，有的也称QFN。适用芯片、模块封装。

LCC56pin-0.5mm芯片规格参数

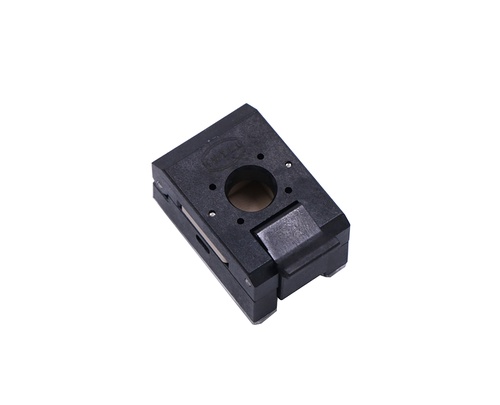

定制测试座

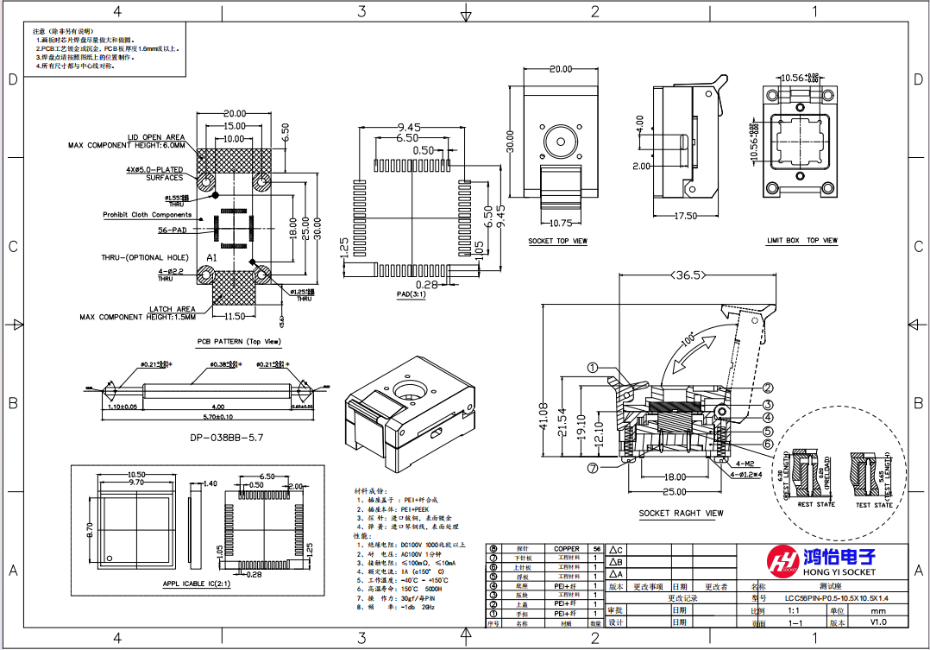

LCC56pin-0.5mm 芯片测试座图纸

定制探针测试座

LCC56pin-0.5mm 芯片测试座产品展示

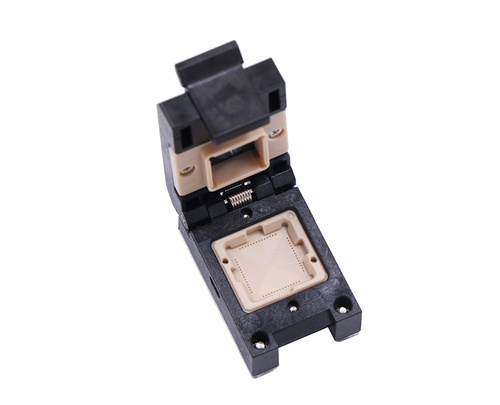

LCC56pin芯片测试插座
LCC56pin芯片测试socket

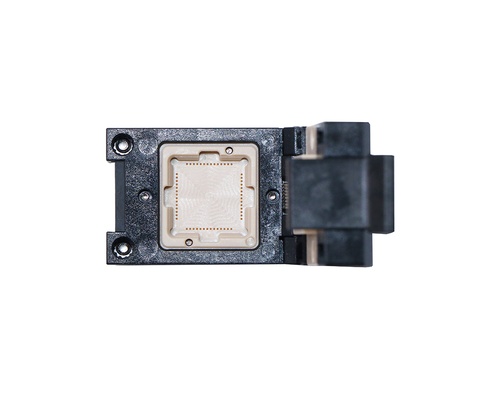

LCC56pin芯片测试夹具

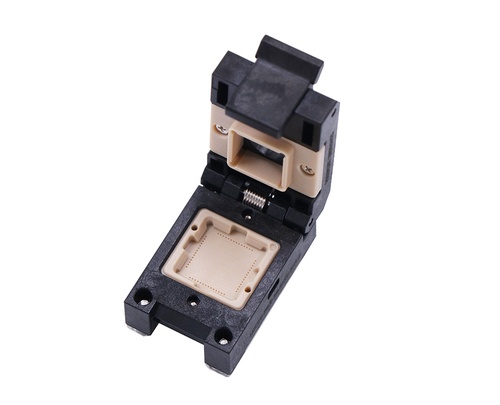

LCC芯片测试socket

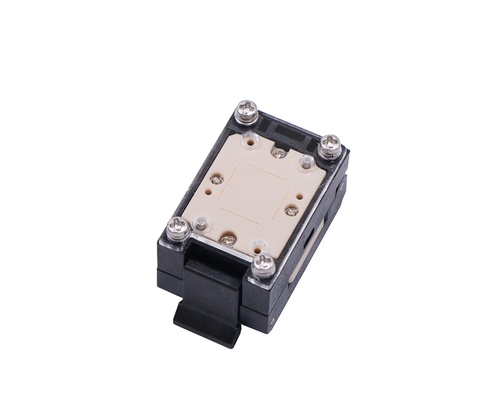

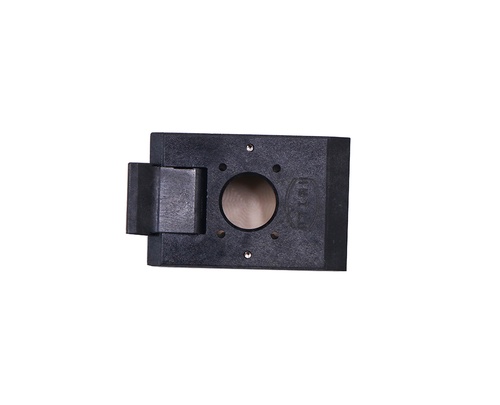

LCC芯片测试夹具
LCC芯片测试座

采购：定制LCC56pin-0.5mm芯片测试座socket
