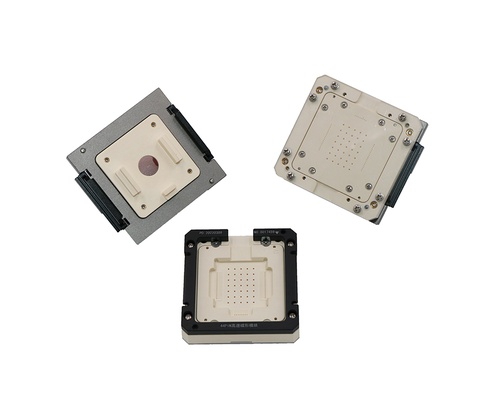

定制44pin-0.8蝶形光电模块测试socket

蝶形光通信模块44pin测试座产品特点:
体积小:整体尺寸最小可做到10MM*10MM*6.0MM
可做高频率测试:最高频率可达-1~-3dB@30GHz
定位精准度高:加工工艺可达 -+0.01MM
寿命长:寿命可达10万次(探针机械寿命可达15-20万)
稳定性高:采用合金材料,耐磨损20-30万次，耐高低温-45~+125。
可维护性高:采用模块化设计,全配件可单独更换。
可标准化:产品设计周期短,交货速度快。

服务热线： 13631538587

在线咨询

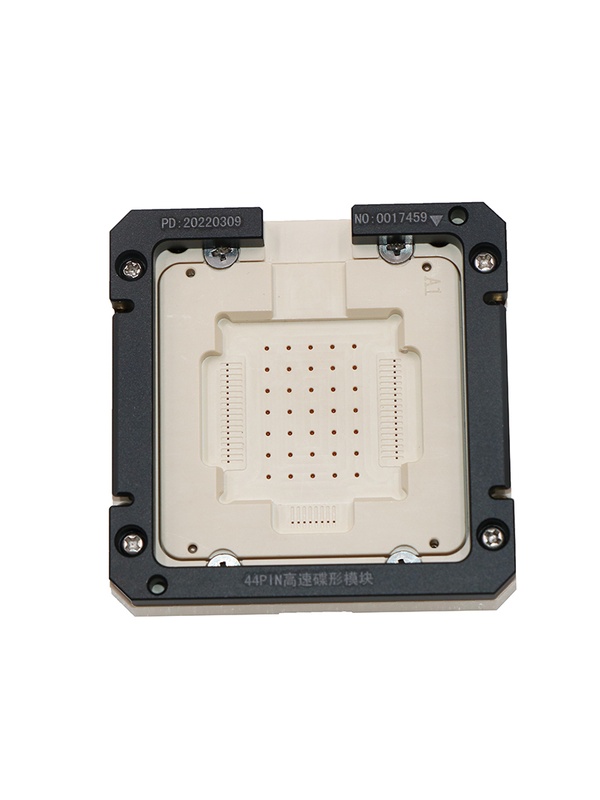

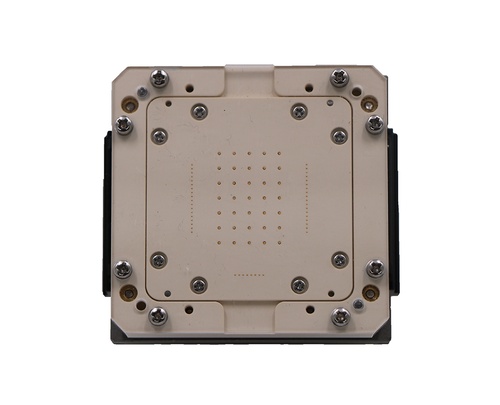

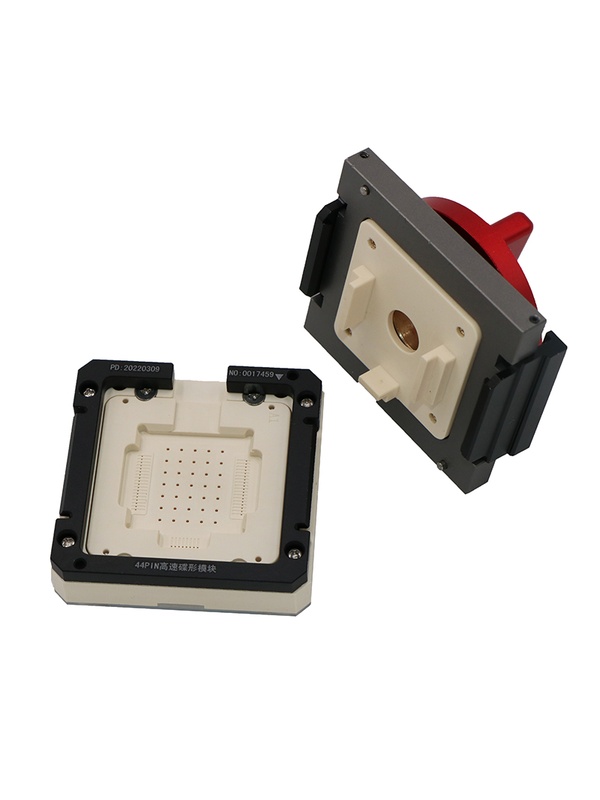

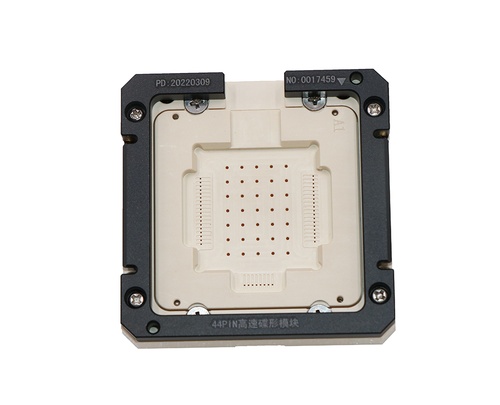

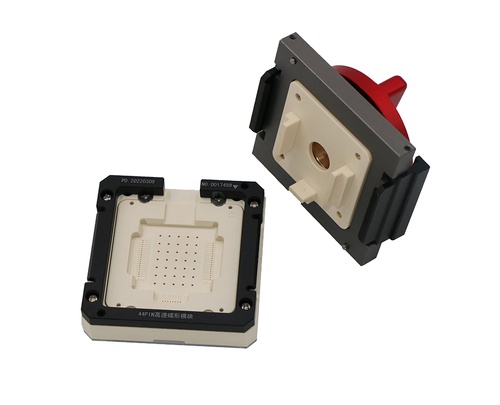

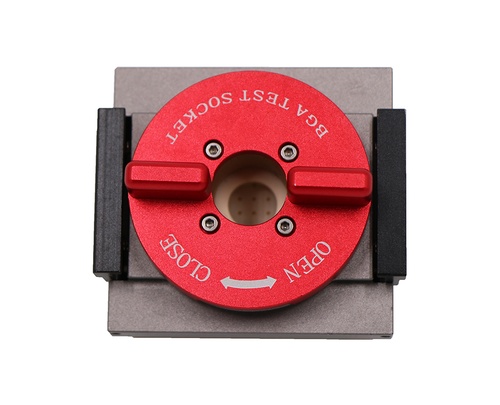

鸿怡电子生产定制44PIN-0.8mm蝶形封装芯片测试座socket产品介绍

44pin模块测试座产品参数

封装类型：蝶形模块
引脚位数：44pin
中心间距：0.8mm
本体尺寸：24.5*25mm
模块测试座产品特点
1、采用翻盖双扣式结构，操作方便；
2、上盖的IC压板采用翻盖式结构，下压平稳，压力均匀，不移位；
3、探针的爪头形突起能刺破焊接球的氧化层，接触可靠；
4、高精度的定位槽，保IC定位以及焊盘精确导通；
5、采用浮板结构有球无球都能测
6、镀金探针材料
7、探针可更换，维修方便，成本低
8、绝缘材料制作；
9、最小可做到跳距pitch=0.35mm(引脚中心到中心的距离）；

产品优势：

全功能集成：电气、光学、热管理、机械定位一体化设计，简化测试流程

高精度测试：稳定的电气连接与光学对准，确保测试数据准确性与重复性

模块保护：零插拔力设计 + ESD 保护，避免测试过程中模块损坏，降低测试成本

高效测试：快速插拔 + 多通道设计，适配自动化生产线，大幅提升测试效率

灵活适配：支持 8/14/16pin 蝶形模块，可更换组件适配不同型号，提高设备利用率

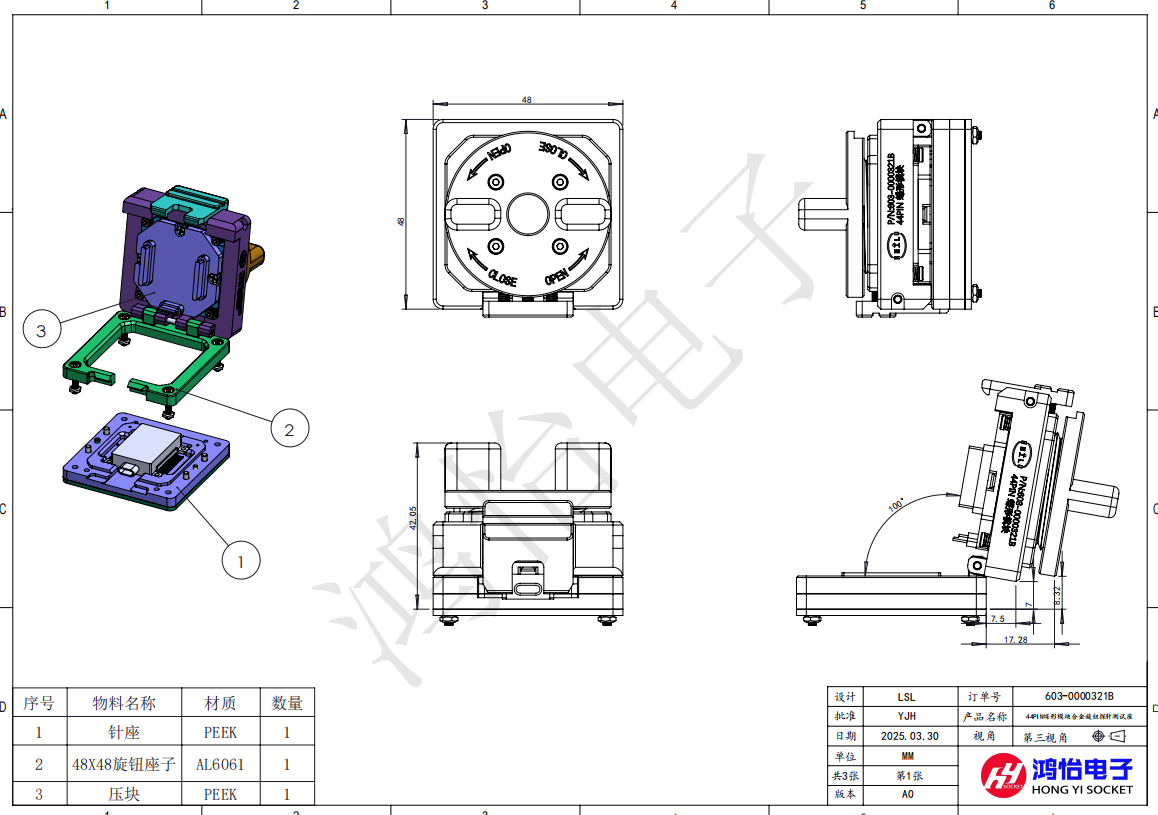

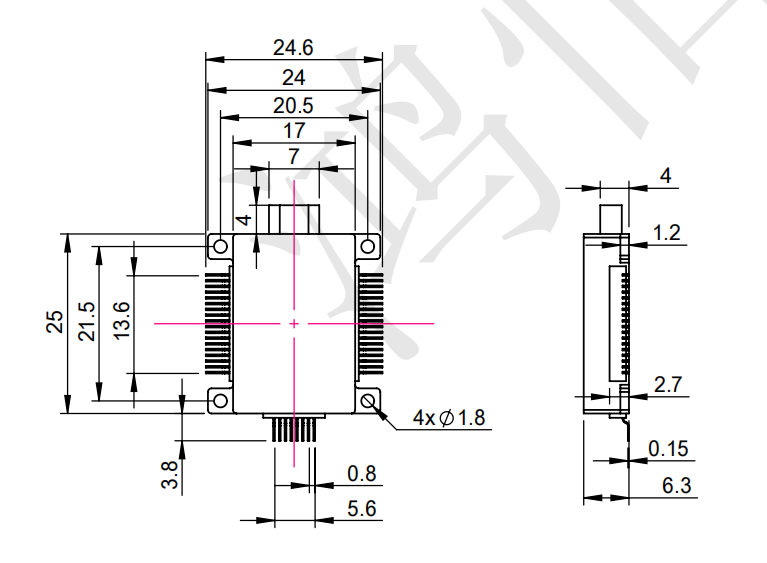

44PIN-0.8mm蝶形封装芯片测试座socket芯片图纸

4pin-0.8光电模块芯片
