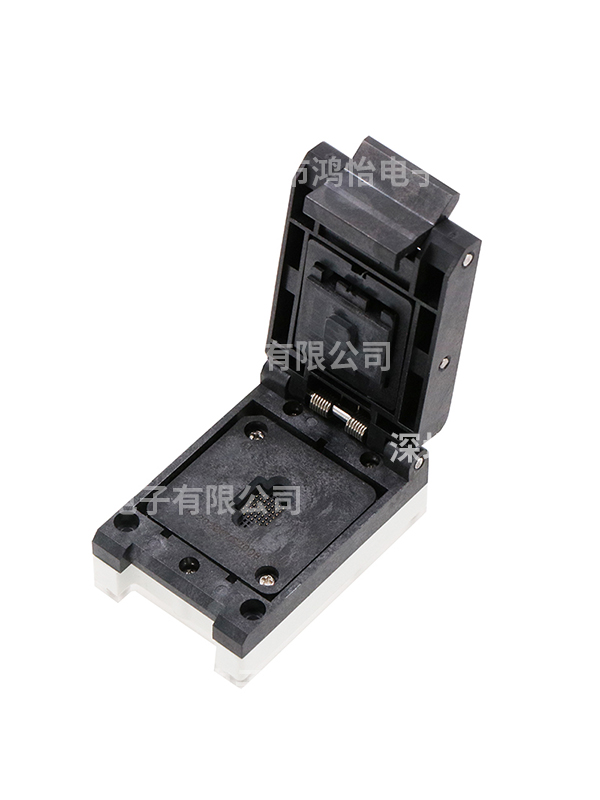

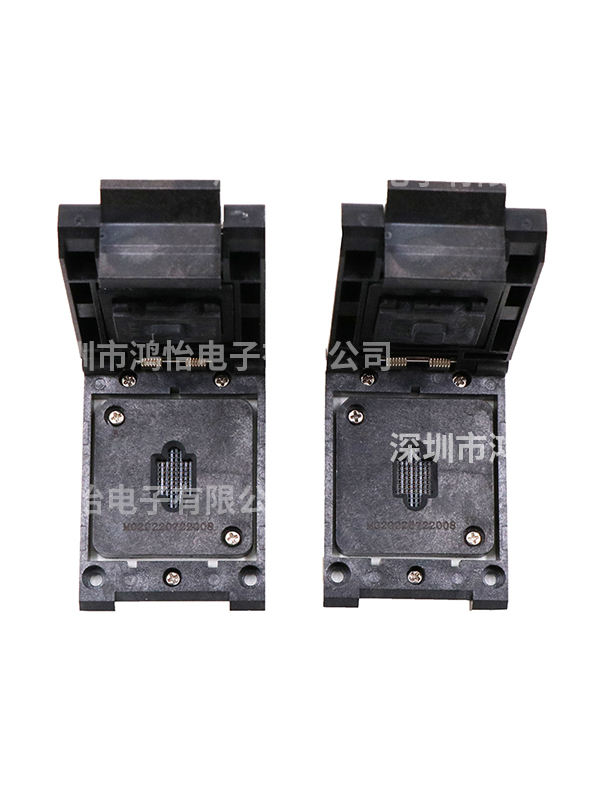

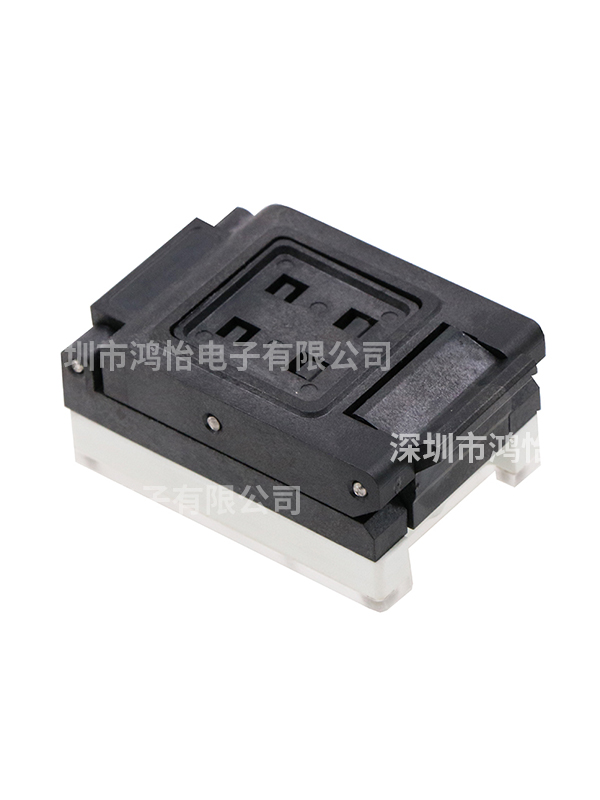

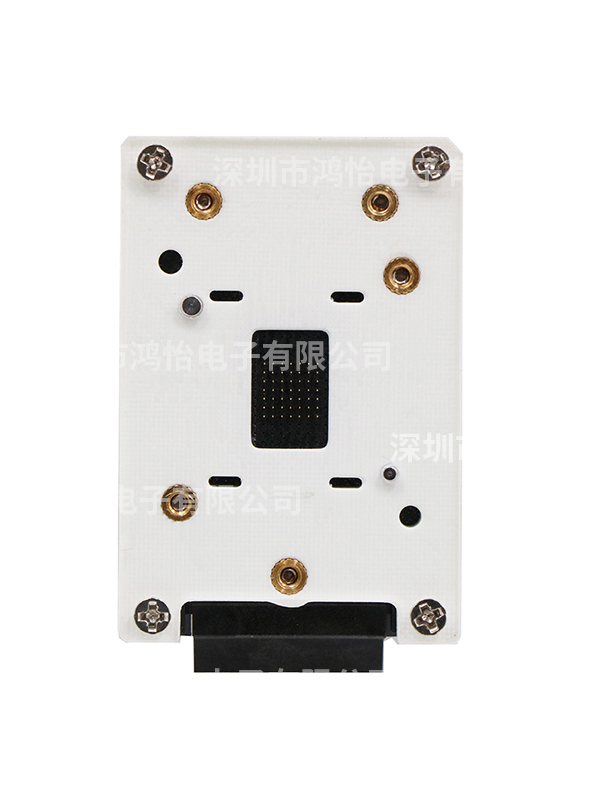

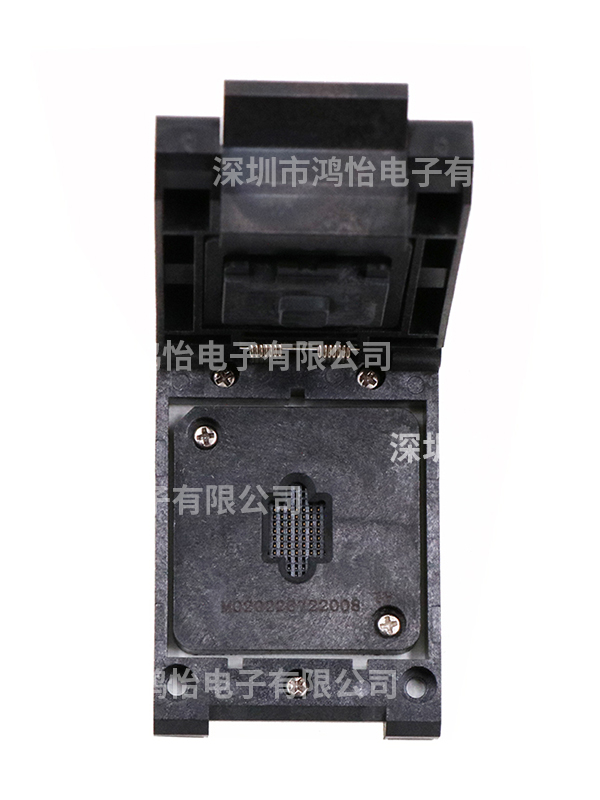

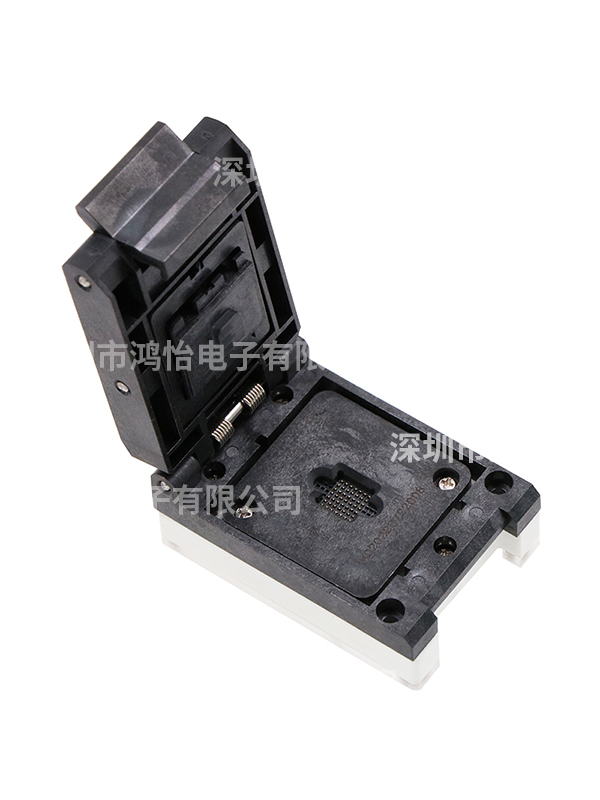

BGA49pin芯片测试座材料&性能:
Socket 本体:PEI
弹片材料:铍铜弹片
镀层:镍金
操作压力:2.0KGmin,pin越多压力越大
接触阻抗:50mΩmax
耐压测试:700VAC for 1minute
绝缘电阻:1000MΩ500VDC
最大电流:1A
使用温度:-55℃~+155℃
机械寿命:30000次(机械测试)
BGA芯片测试座,BGA芯片老化座,BGA芯片烧录座,BGA芯片测试夹具,测试治具,BGA芯片测试架
BGA封装技术 BGA (Ball Grid Array)-球状引脚栅格阵列封装技术,高密度表面装配封装技术。在封装底部,引脚都成球状并排列成一个类似于格子的图案,由此命名为BGA。主板控制芯片组多采用此类封装技术,材料多为陶瓷。采用BGA技术封装的内存,可以使内存在体积不变的情况下,内存容量提高两到三倍,BGA与TSOP相比,具有更小体积,更好的散热性能和电性能。BGA封装技术使每平方英寸的存储量有了很大提升,采用BGA封装技术的内存产品在相同容量下,体积只有TSOP封装的三分之一;与传统TSOP封装方式相比,BGA封装方式有更加快速有效的散热途径。

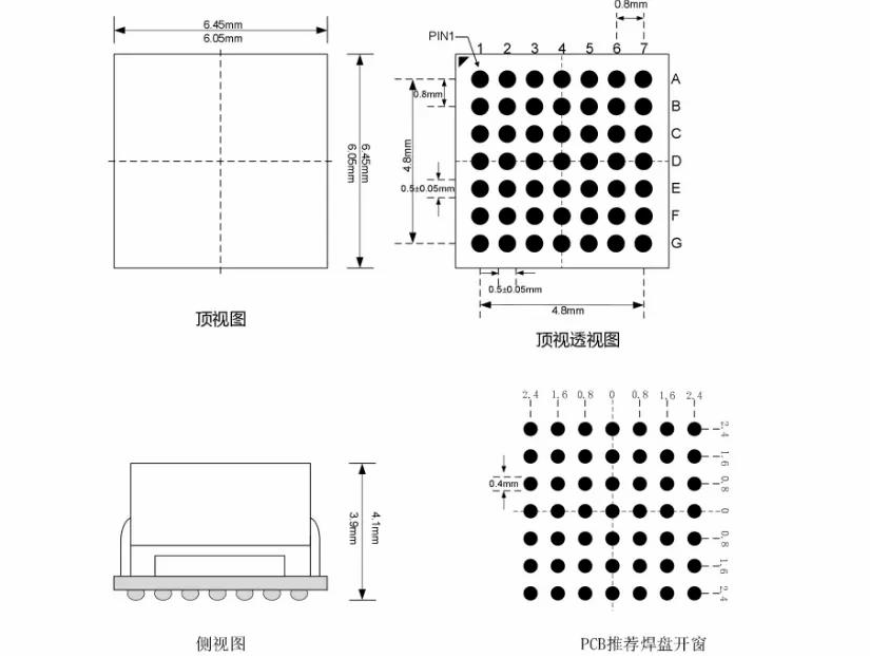

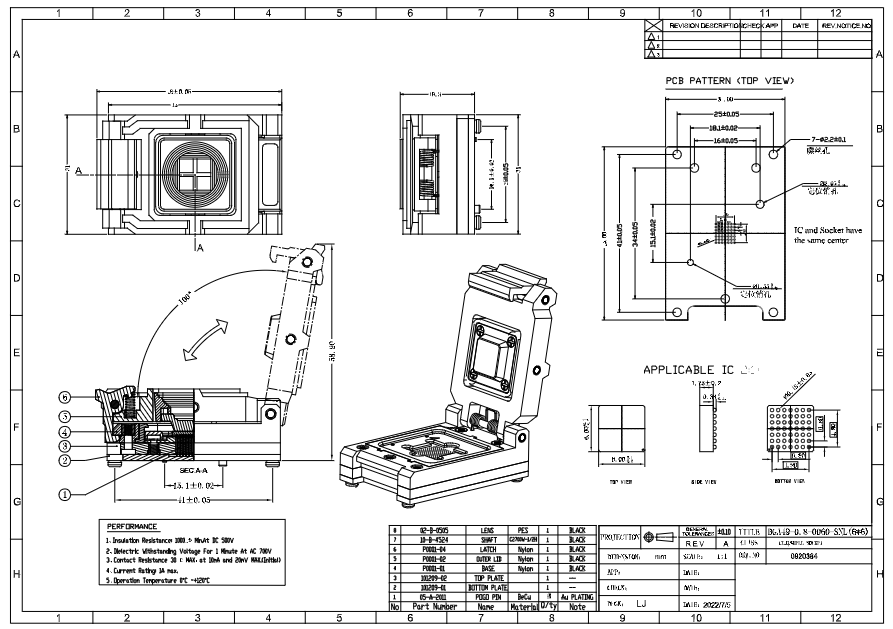

BGA49pin芯片老化测试座图纸
