在各类封装形式的芯片测试中，使用的芯片测试座可以支持多大的电流？

芯片测试座在不同封装类型和应用场景下，其电流承载能力呈现显著差异。以下结合具体鸿怡电子大电流芯片测试座产品参数和重要应用案例，详细说明单引脚（单 pin）和整引脚（整pin）电流支持范围：

一、单引脚电流规格

1. 常规封装测试座

QFN/QFP系列： 多数产品单pin电流200-600mA之间。例如，QFN24pin-0.5mm测试座支持500mA，QFP100pin-0.5mm测试座为 200mA，QFP128pin-0.5mm测试座提升至600mA。 设计特点：采用铍铜合金探针，接触阻抗控制在50mΩ以下，适用于中小功率芯片的功能验证。

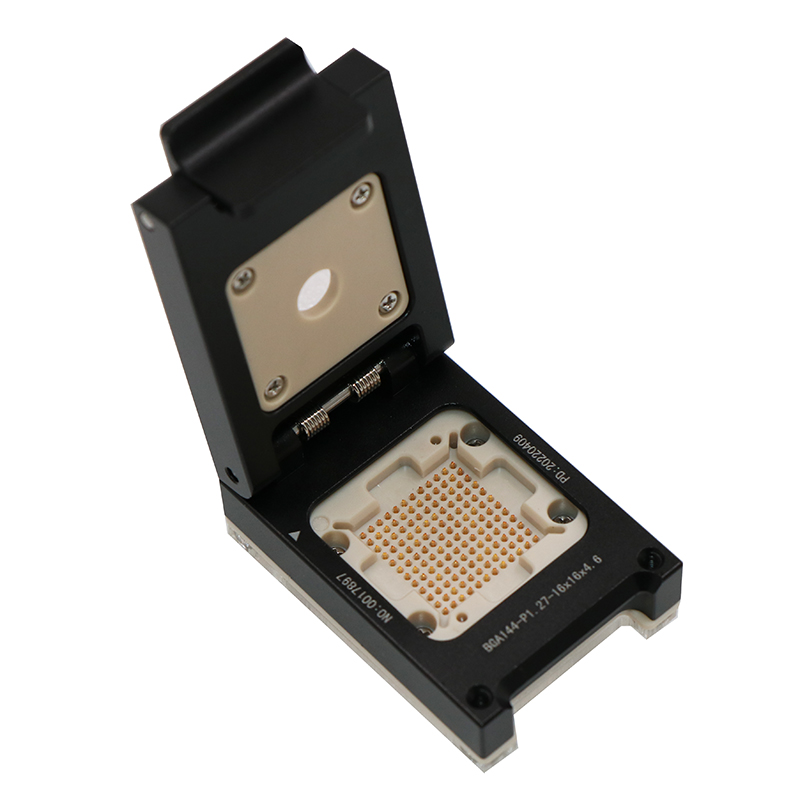

BGA/LGA系列： 单pin电流通常在1-1.5A之间。例如，LGA43pin-1.0mm测试座支持1A，DDR3内存颗粒测试座达1.5A。 技术突破：通过优化探针结构（如采用同轴设计），在高频（500MHz-1GHz）下仍能保持稳定电流传输。

2. 大电流专用测试座

弹片微针模组： 针对锂电池测试开发的大电流方案，单pin电流最高达50A，远超传统探针的2A极限。 应用场景：适配电池BTB连接器的过流保护测试（4.5-40A需求），支持快充芯片的动态电流验证。

车规级测试座： HY-BGA系列单pin电流3A，多针并联可实现15A功率测试，满足AEC-Q100 Grade 2对功率器件的严苛要求。 材料创新：采用铍铜合金探针，在3A电流下温升控制在8℃以内，优于同类产品。

3. 特殊需求设计

WLCSP晶圆级测试座： 部分引脚（如D1/D2信号脚）支持1A持续电流和 10-20A瞬态电流（1微秒），适用于5G射频芯片的高速信号完整性测试。

高温测试座： 在-55℃~+175℃宽温域内，单pin电流稳定在1A，同时满足20G振动环境下动态接触电阻波动≤ 2mΩ，适配汽车电子芯片的可靠性验证。

二、整引脚电流计算 整pin电流为所有引脚的电流总和，需根据测试座的引脚数和单pin电流计算：

常规测试座： 以QFN64pin-0.5mm测试座为例，若单pin电流0.5A，整pin电流为64×0.5A=32A。 限制因素：受散热设计（如基板材料、探针间距）和电源分配网络（PDN）阻抗影响，实际整pin电流可能低于理论值。

大电流测试座： 弹片微针模组若采用10pin并联设计，整pin电流可达 10×50A=500A，但需配套专用电源和散热系统。

车规级测试座： HY-BGA系列若配置5个3A引脚，整pin电流为5×3A=15A，适用于IGBT模块的功率循环测试。

三、重要应用案例

1. 新能源汽车领域

SiC/GaN功率器件测试： 鸿怡开发的高压测试座支持3A单pin电流，结合液冷散热设计，可在175℃高温下完成IGBT模块的动态导通电阻测试，测试效率较传统方案提升40%。

电池管理芯片（BMS）验证： 弹片微针模组的50A单pin电流能力，可模拟电池短路场景，验证BMS的过流保护响应时间（<1μs），帮助客户通过UL1642安全认证。

2. 消费电子领域

快充芯片测试： QFN24pin-0.5mm测试座（500mA单pin）支持PD3.1协议的动态电流调节（0-5A），配合高精度电源可实现±1%的电流精度控制。

显示屏驱动芯片老化： BTB弹片测试座在200mA单pin电流下，可同时驱动8路OLED面板，完成1000小时高温高湿（85℃/85%RH）老化测试，不良率控制在0.1ppm以下。

3. 工业与医疗领域

工业控制MCU测试： QFP128pin-0.5mm测试座（600mA单pin）支持CAN/LIN总线的高速信号注入，在-40℃~+125℃温度循环中，确保电流稳定性偏差≤ ±2%。

医疗影像芯片验证： LGA43pin-1.0mm测试座（1A单pin）配合FPGA板卡，可模拟X射线探测器的高动态范围（14位）电流输出，测试精度达±0.5LSB。

四、技术发展趋势

1. 更高电流密度： 2025年底计划量产的5A单针测试座，采用钛合金探针和真空密封技术，目标将温升控制在5℃以内，适配SiC MOSFET的高功率密度需求。

2. 多物理场协同设计：通过有限元仿真优化探针结构，在提升电流承载能力的同时，将寄生电感降至0.1nH以下，满足77GHz车载雷达芯片的高频测试。

3. 智能化测试：集成AI算法的测试座，可实时监测探针磨损状态，动态调整接触压力，延长使用寿命30%以上，降低量产测试成本。

鸿怡芯片测试座电流支持范围覆盖0.2A（常规信号）至50A（大电流场景），其性能优势体现在材料创新（如铍铜合金、钛合金）、结构优化（同轴探针、多针并联）和场景适配（车规、消费电子、工业）。客户可根据具体芯片功率、封装形式和测试环境，选择最适合的测试方案。未来，随着第三代半导体的普及，更高电流密度和智能化测试将成为行业发展的核心方向。
