芯片封装可靠性测试是半导体封测环节的核心工序，通过人工加速模拟高温、冷热冲击、高湿腐蚀、功率负载等极端工况，提前暴露芯片封装分层、焊点疲劳、键合失效、介质漏电、电迁移等隐性质量问题，精准预判芯片长期服役稳定性。不同应用等级的芯片（消费级、工业级、车规级、航天级），在测试温度、循环次数、老化时长、判定标准上有着严格差异化规范。

一、芯片封装可靠性测试核心原理与分级逻辑

芯片封装完成后，晶圆、键合线、焊球、塑封胶体、基板等结构长期面临温度波动、湿度侵蚀、通电负载、机械振动等复杂应力。可靠性测试核心逻辑为加速应力替代长期老化，通过短时间极端环境模拟芯片数年甚至十余年终端使用工况，快速筛选早期失效产品，规避终端批量故障风险。

行业根据产品应用场景，将芯片可靠性测试严格分为四个等级，等级越高，测试应力越强、时长越久、容错率越低：

1、消费电子级：侧重基础筛查，满足3-5年使用寿命，测试标准宽松、成本可控；

2、工业级：适配长期不间断运行场景，使用寿命10-15年，温区范围更广、老化时长更长；

3、车规级（AEC-Q100）：零失效核心标准，耐受极端高低温，满足整车15年服役要求，强制全项目严苛测试；

4、航天级：极限温变、抗辐射、抗冲击，无容错空间，适配航空航天高可靠场景。

二、芯片封装后全套可靠性测试项目及标准工况

2.1 高温寿命类测试（通电/静置老化）

HTOL高温工作寿命测试（核心必测）

该测试为芯片量产核心可靠性项目，通过高温+满载通电持续运行，加速激发栅氧老化、金属电迁移、内核漏电漂移、晶体管性能衰减等隐性缺陷。

消费级：125℃，持续1000h，遵循JEDEC JESD47标准

工业级：125℃，持续2000h

车规级：150℃，1000h，严格零失效要求

航天级：150~175℃，3000~10000h超长时老化

HTSL高温存储测试

芯片不通电高温静置，主要验证塑封胶体、钝化层、封装基材的耐高温老化能力，排查封装变色、材质老化、分层隐患，多用于存储类、逻辑类芯片品质验证。

2.2 温湿腐蚀类测试（防受潮、防离子迁移）

THB高温高湿偏压测试

常规工况85℃、85%RH高湿环境，芯片带额定偏压持续老化，模拟潮湿服役场景，加速水汽渗透、金属离子迁移、引脚电化学腐蚀，杜绝终端受潮漏电、功能失效问题。

鸿怡消费级：1000h；工业/车规级：2000h

HAST高加速湿热测试

采用130℃高温、85%RH高压高湿环境，短时间96h即可等效替代数年自然湿热老化，是高端芯片快速可靠性筛查的核心项目。

PCT高压蒸汽蒸煮测试

121℃、100%RH高压蒸汽环境，强制验证封装气密性，快速排查塑封开裂、界面分层、微孔渗水缺陷，是车规芯片强制认证项目。

2.3 温度循环测试（封装结构应力验证）

TCT冷热温度循环测试

行业高难度核心测试，通过高低温交替冷热胀缩，模拟设备启停、环境温变应力，精准暴露焊球疲劳、RDL走线断裂、基板分层、键合线脱落等结构失效问题。

消费级：-40℃~125℃，500次循环

工业级：-55℃~125℃，1000次循环

车规级：-65℃~150℃，1000~3000次循环

航天级：-65℃~175℃，2000~5000次循环

PTC功率循环测试（功率芯片专属）

针对MOS、IGBT、SiC功率芯片，通过反复通断电产生结温波动，累计10万~100万次循环，验证焊层、键合片、封装结构的抗疲劳能力，是功率器件必测项目。

2.4 封装防潮预处理测试（量产前置必做）

MSL湿气敏感等级预处理，模拟SMT贴片260℃三次回流焊高温工况，排查芯片“爆米花效应”引发的封装分层、鼓包、开裂问题，所有贴片式封装芯片量产前必须完成。

2.5 机械应力可靠性测试

机械振动测试：5~2000Hz宽频振动，模拟运输、车载、设备运行振动工况，验证键合线、焊球、封装结构稳固性。

机械冲击测试：50~100G冲击强度（航天级可达1000G+），快速筛查芯片开裂、贴装脱落、内部结构损伤隐患。

2.6 电性抗干扰可靠性测试

ESD静电测试：包含HBM人体模式、CDM器件模式，常规芯片HBM≥2kV、CDM≥750V，车规芯片等级更高，验证芯片抗静电击穿能力。

Latch-up闩锁测试：车规、工业芯片强制测试，规避通电瞬间大电流引发的芯片短路、烧毁失效风险。

2.7 先进封装专属可靠性测试

针对Chiplet、2.5D/3D堆叠、HBM、FOWLP等先进封装，新增专项测试：封装翘曲度测试、TSV微凸点温循耐久测试、混合键合界面可靠性、高带宽满载高温老化测试，适配AI算力、高端存储芯片认证需求。

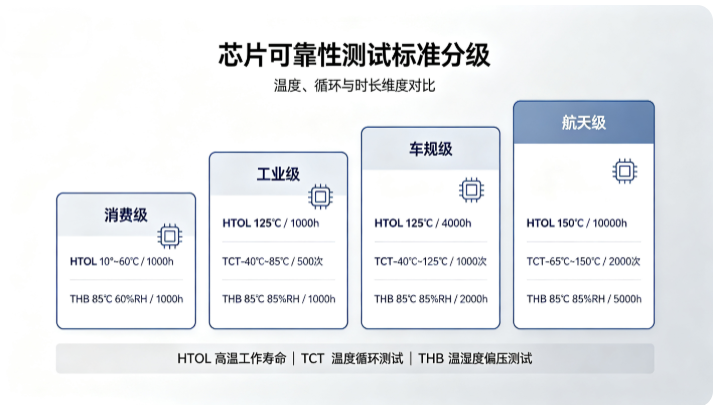

三、四大等级芯片可靠性测试项目对照表

四、行业三大高难度、高失效率可靠性测试

在全品类可靠性测试中，三项测试最易暴露芯片隐性缺陷，也是行业通过率最低的核心项目：

1、PTC功率循环测试：反复通断电引发芯片结温剧烈波动，易导致焊料层疲劳、键合线剥离、基板脱层，是功率芯片首要失效诱因。

2、TCT温度循环测试：长期冷热交替产生的机械应力，极易造成先进封装RDL走线断裂、微凸点脱落、封装分层开裂。

3、THB/HAST湿热偏压测试：水汽渗透+电压偏压双重应力，加速金属离子迁移、引脚氧化腐蚀，长期易引发芯片漏电、功能漂移、终端失效。

五、鸿怡电子老化测试座适配全工况可靠性测试解决方案

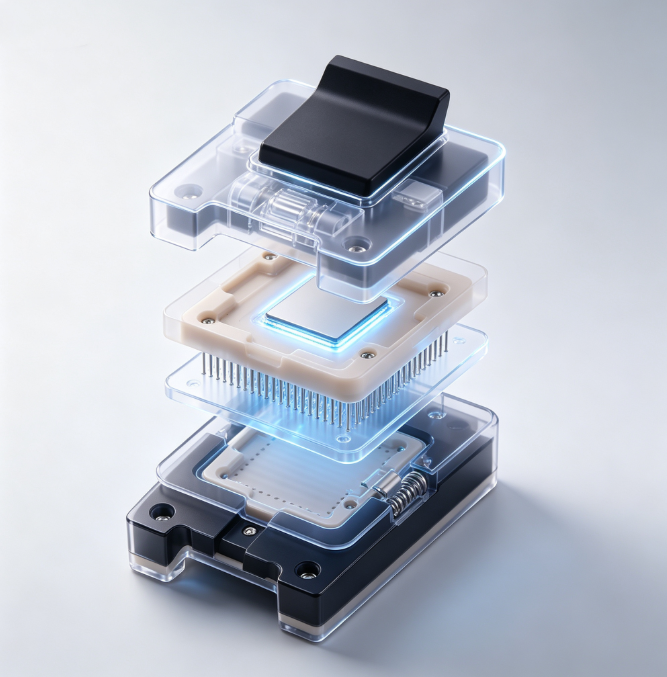

传统普通测试座存在高温形变、触点氧化、湿气侵入、接触漂移、阻抗不稳等问题，极易导致可靠性测试数据失真、误判良率。针对HTOL、TCT、HAST、PTC等全工况严苛测试需求，鸿怡电子全系列芯片老化测试座精准适配JEDEC、AEC-Q100权威标准，覆盖BGA、QFN、LGA、DFN、HBM等主流封装，已大规模应用于各类芯片量产可靠性认证。

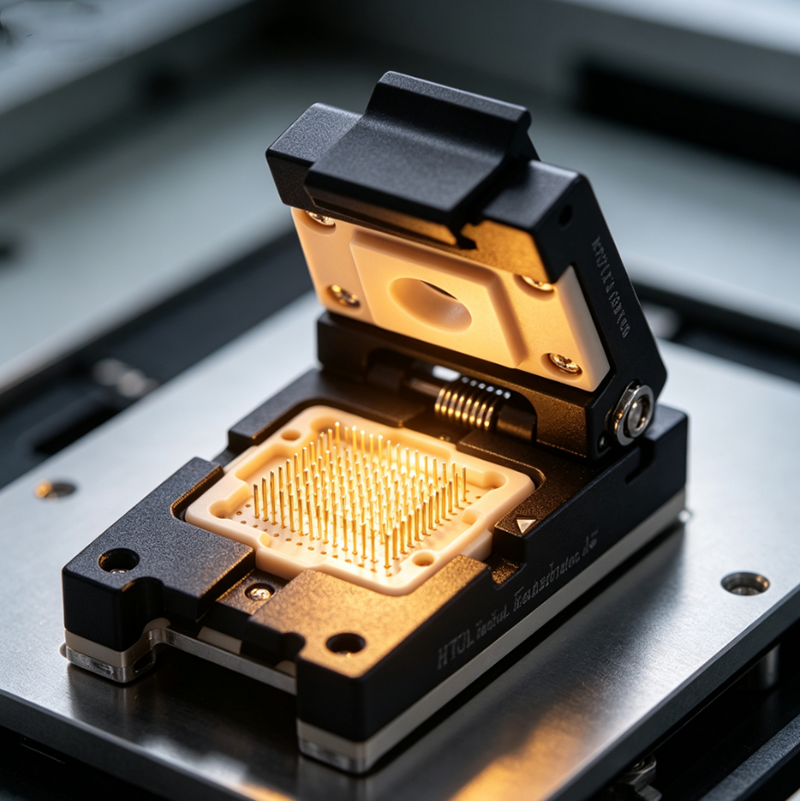

1、HTOL高温满载老化座优势

采用耐高温特种LCP基座，长期175℃高温不变形、不老化；搭载多路独立供电通道，支持8W+大功率芯片满载持续运行；配置独立高精度测温点位，实时监控芯片真实结温，杜绝箱体虚温导致的测试数据偏差。量产落地案例中，帮助车规存储芯片厂商完成1000h零失效HTOL认证，产品通过率显著提升。

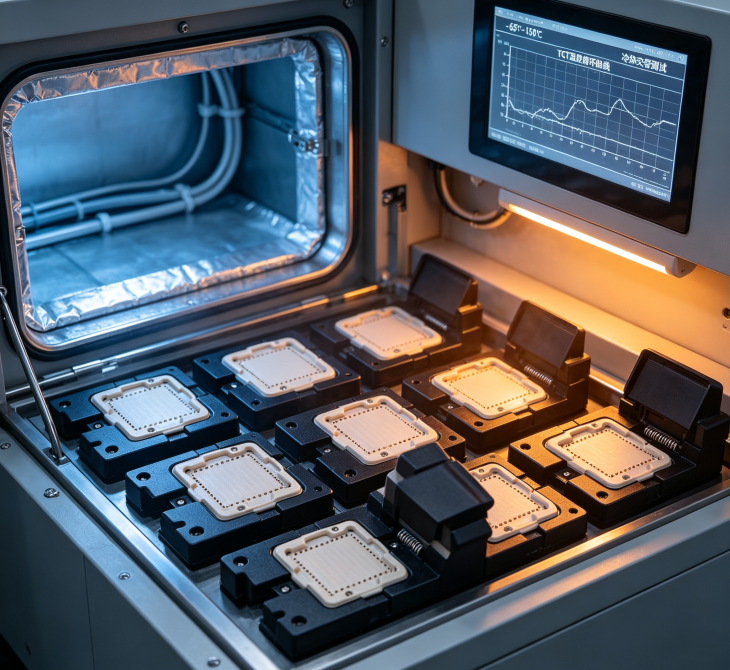

2、TCT宽温循环专用老化座优势

采用殷钢碳纤维复合基板，热膨胀系数与芯片封装高度匹配，规避冷热循环对位偏移问题；搭配弹性均衡锁紧结构，-65℃~150℃极端温变下无接触漂移、无虚接失效；模块化可换芯设计，一套底座兼容多规格封装，大幅降低产线工装采购成本。

3、THB/HAST高湿防腐老化座优势

采用双层密封防水结构，有效阻隔高湿水汽侵入测试回路；触点采用镍钯金镀金工艺，长期高温高湿环境无氧化、无腐蚀、阻抗稳定；支持300V高压偏压测试，完美适配电源芯片、模拟芯片高加速湿热老化认证。

4、PTC功率循环专用测试座优势

搭载独立均热散热模组，精准控制单次功率循环结温波动，适配MOS、IGBT、SiC等功率器件高频通断老化，长期高负载工况下无触点热疲劳、无性能衰减，保障功率循环测试数据精准可溯源。

5、先进封装HBM/2.5D芯片老化座优势

严格按照50Ω阻抗匹配走线，有效抑制高速信号串扰与波形畸变，适配AI算力、高端存储芯片高带宽、高温满载老化测试，满足先进封装高端可靠性认证需求。

六、芯片封装可靠性测试落地实操

1、分级定制测试方案：严格按照产品应用等级匹配测试项目与时长，消费级侧重基础筛查，工业级加长老化时程，车规级执行全套零失效标准。

2、匹配专用测试工装：高温、高湿、宽温循环测试严禁使用普通工装，需搭配鸿怡电子对应工况专用老化座，从硬件层面规避工装失效导致的测试误判。

3、先进封装专项验证：Chiplet、HBM、堆叠封装芯片，需额外增加翘曲度、微凸点耐久、键合界面可靠性测试，不沿用传统芯片测试流程。

4、全流程数据可追溯：采用带温压实时采集功能的老化测试座，完整留存芯片应力测试数据，满足客户审核、权威认证溯源要求。

芯片封装可靠性测试是把控半导体产品品质、规避终端批量失效的核心关卡，不同场景的芯片在测试应力、时长、判定标准上存在明确等级差异。随着车规电子、AI算力、先进封装技术快速迭代，可靠性测试的精准度与严苛度持续升级，而测试工装的稳定性、适配性直接决定测试结果的真实性与有效性。

鸿怡电子全系列芯片老化测试座、可靠性测试工装，可完整覆盖HTOL、TCT、HAST、THB、PTC、机械应力全品类测试需求，有效解决行业高温形变、触点漂移、湿热腐蚀、数据失真等痛点，帮助芯片企业高效通过JEDEC、AEC-Q100等权威认证，降本增效，助力半导体产业高品质量产落地。
