LPDDR5/LPDDR5X/LPDDR5T内存颗粒芯片测试：鸿怡电子TFBGA441芯片测试座socket

端侧AI、移动终端、智能汽车等场景对高速数据传输与低功耗的需求持续激增，LPDDR5（低功耗双倍数据速率第五代内存）及其衍生版本已成为主流存储方案。在BGA（球栅阵列）封装家族中，TFBGA441pin凭借高集成度、小尺寸、低寄生参数的优势，成为高性能LPDDR5内存颗粒的核心封装形式。

一、LPDDR5、LPDDR5X、LPDDR5T：三代演进全解析

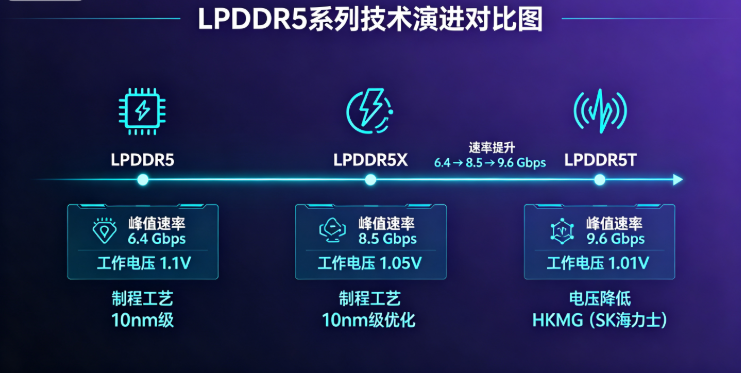

1.1 技术演进总览

LPDDR5系列的技术演进路径清晰：LPDDR5 → LPDDR5X → LPDDR5T。每一代产品在传输速率、工作电压和制程工艺上均有显著提升。

LPDDR5最初于2019年发布，峰值数据速率为每引脚6400Mb/s，约为LPDDR4X的两倍。LPDDR5X于2021年紧随其后，峰值数据速率达到8533Mb/s。而LPDDR5T（Turbo）则由SK海力士率先推出，将数据速率提升至9.6Gbps，是目前最快的移动DRAM。

在功耗控制方面，LPDDR5系列电压从1.1V逐步下降至1.01V，功耗进一步降低。同时，制程技术也从10nm级提升至HKMG（高介电常数金属栅极）工艺。

1.2 核心差异深度解读

LPDDR5作为基础版本，单通道带宽最高6400Mbps，工作电压1.1V，功耗较LPDDR4降低30%以上，支持16GB32GB容量。

LPDDR5X在LPDDR5基础上进一步优化，单通道带宽提升至8533Mbps，电压优化至1.05V，功耗再降10%。LPDDR5X还优化了时钟信号引脚布局，减少信号抖动，适配更高传输速率。

LPDDR5T是SK海力士独家推出的“Turbo”版本，数据传输速率高达9.6Gbps，比LPDDR5X快13%。SK海力士在标准名称LPDDR5的末尾添加了“Turbo”以突出其最大速度特性。该样品的数据处理速度可达每秒77GB，相当于每秒处理15部全高清电影。

1.3 适用场景分析

LPDDR5主要适配中端移动设备，如中端智能手机、入门级平板电脑、智能穿戴设备等，也可用于低功耗AIoT设备。

LPDDR5X面向中高端高性能设备：高端智能手机（如iPhone Pro系列）、轻薄笔记本电脑（如MacBook Air）、专业平板电脑，以及桌面级AI推理模块、智能汽车中控系统等。在AR/VR设备中，LPDDR5X已成为主流选择（如Vision Pro、Quest 3）。车用SoC（如Snapdragon Ride、NVIDIA Orin）也广泛搭配LPDDR5X，车规级版本强调抗热、耐久与长效性。

LPDDR5T的应用范围不仅限于高端智能手机，还扩展到人工智能（AI）、机器学习（ML）、增强/虚拟现实（AR/VR）等领域。此外，LPDDR5T同样适用于笔记本电脑，9.6Gbps速率以双通道形式封装在笔记本内部，带宽可翻倍至154GB/s。AI模型（如LLM）开始在手机端执行，LPDDR5T提供更高频宽与低功耗支持。

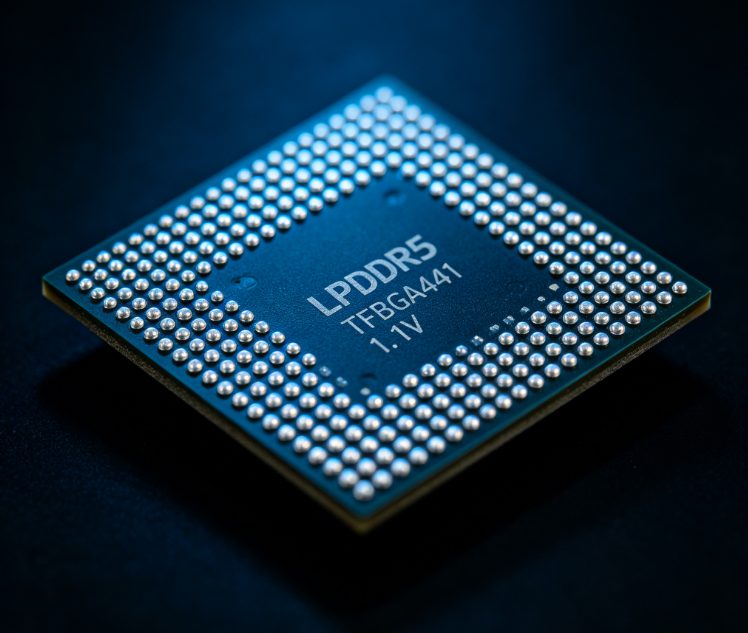

二、LPDDR5（TFBGA441pin）封装特点

TFBGA441封装引脚数为441，尺寸约16mm×16mm，属于高性能封装。其核心特点包括：

四通道设计：总带宽最高可达25600Mbps

大容量支持：容量可达128GB256GB

多芯片堆叠（MCP） ：可集成缓存芯片

差分对信号引脚：抗干扰能力强，适配超高频传输

多组冗余信号引脚与热管理引脚：保障高可靠性运行

TFBGA441封装凭借其高引脚数和优异的信号完整性，成为旗舰手机、AI计算设备、自动驾驶域控制器等高性能场景的首选内存封装方案。

三、LPDDR5（TFBGA441pin）功能测试与可靠性测试条件

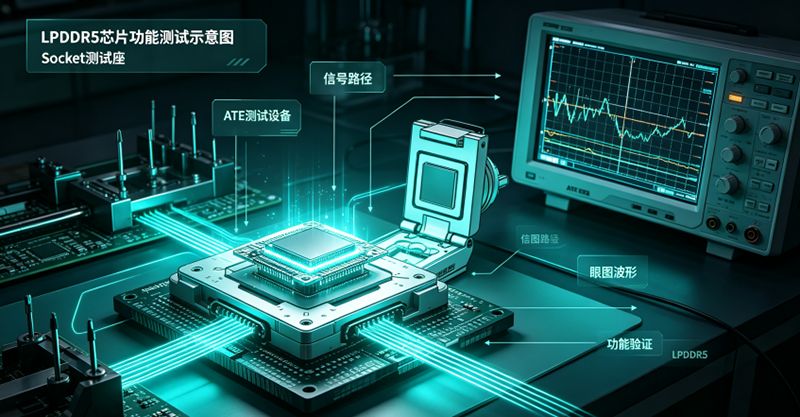

3.1 功能测试

功能测试主要用于验证芯片的基本功能和稳定性，包括芯片在不同电压和频率下的工作情况。

（1）电气参数测试

工作电压测试：验证1.1V（LPDDR5）/1.05V（LPDDR5X）电压下的工作稳定性

静态电流测试：待机电流≤5μA

动态功耗测试：工作功耗0.13W

输入/输出电平容差：±10%

（2）读写速度测试

顺序读写测试：验证2007000MB/s速率下的数据完整性

随机读写测试：验证50K1M IOPS下的随机访问性能

误码检测：验证高速传输下的数据准确性

（3）时序特性验证

验证各项时序参数是否符合JEDEC JESD2095B/C标准规范

时钟信号（CK）、命令地址信号（CA）、数据信号（DQ）等关键信号的时序余量分析

（4）信号完整性测试

眼图测试：依据JEDEC JESD218标准

信号质量分析：DQ、RDQS、WCK、CK和CA信号的测量与验证

3.2 可靠性测试

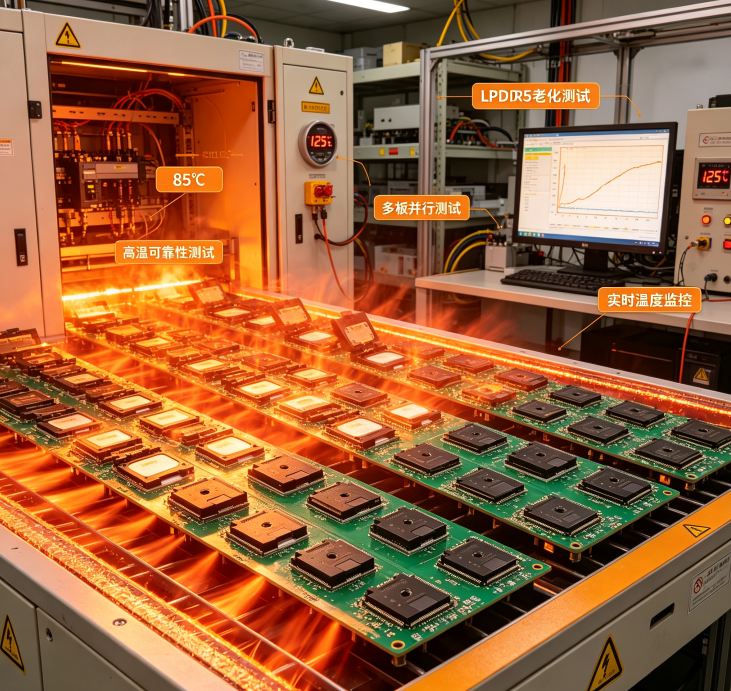

（1）老化测试（Burnin Test）

老化测试是芯片量产前的核心可靠性验证工序，基于浴盆曲线理论，通过模拟极端环境暴露潜在缺陷，筛选早期失效芯片。

温度范围：高温85℃125℃，低温40℃0℃

测试时长：单次可满足1000小时以上的长期测试需求

温区选项：10℃~150℃、40℃~150℃、70℃~150℃可选

电压应力：LPDDR适配移动终端宽温波动，测试覆盖40℃~105℃，重点验证高低温循环稳定性

（2）环境适应性测试

温度循环测试：55℃~125℃/500次循环

湿热存储测试：85℃/85%RH/1000小时

双85老化试验：85℃温度和85%湿度条件下老化，检验产品在高温高湿恶劣环境下的承受极限

（3）机械可靠性测试

BGA焊球抗剪切强度测试：≥50N

热冲击下的焊球开裂风险评估

（4）数据保持能力测试

85℃/105℃高温存储1681000小时数据完整性验证

数据保持时间：≥10年@85℃

3.3 测试标准依据

LPDDR5芯片测试主要依据以下标准：

JEDEC JESD2095B/C：LPDDR5/5X核心规范标准

T/CESA XXX—202X：《半导体集成电路 低功耗双倍数据速率同步动态随机存储器（LPDDR5）应用场景测试方法》

JESD4065：LPDDR5/5X串行存在检测（SPD）内容标准

四、鸿怡电子LPDDR5（TFBGA441pin）测试座/老化座应用案例

4.1 鸿怡电子简介

深圳市鸿怡电子有限公司专业研发各类集成电路功能验证的测试座、老化座、烧录座、编程座等集成电路应用功能测试夹具。公司拥有25项国家发明专利，产品适用于BGA、DDR、QFN、QFP、SOP、TSOP等多种封装形式。

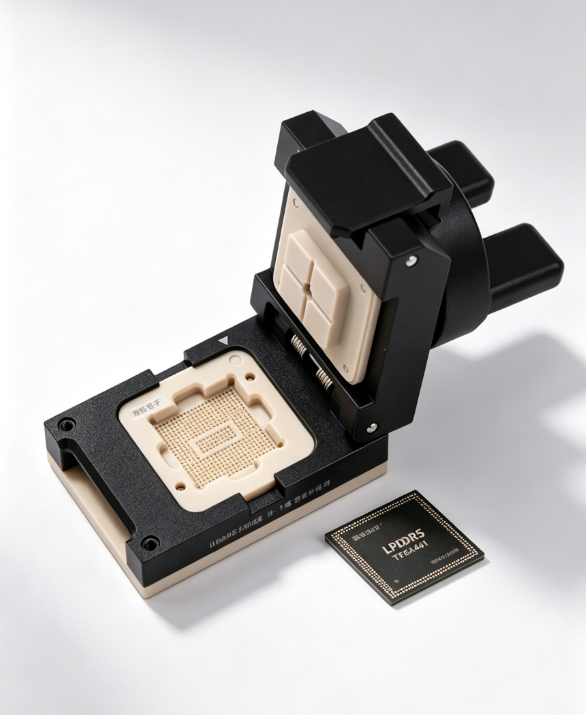

4.2 测试座核心技术优势

针对LPDDR5（TFBGA441pin）高频高速测试的严苛要求，鸿怡电子测试座具备以下核心优势：

（1）低接触阻抗，保障信号完整性

鸿怡电子的BGA测试座采用双曲面接触头设计，接触电阻<20mΩ。其LGA芯片测试座采用独立式弹性探针设计，探针可根据焊盘分布灵活适配，独立运动、互不干扰，进一步抑制信号串扰，接触阻抗稳定≤8mΩ。

（2）高频信号保真

同轴探针结构可有效屏蔽高频干扰，确保测试信号完整性。进口双头探针、Xpin针、Hpin针等接触方式，确保数据传输的稳定性和高频特性。

（3）全温域稳定适配

鸿怡电子芯片老化测试座采用殷钢碳纤维基板，热膨胀系数（CTE）与芯片封装匹配，避免高温形变导致的接触失效。老化座基座采用耐高温改性陶瓷材质，热膨胀系数低至6.0ppm/℃，在125℃高温老化环境下形变率＜0.02%。

（4）高耐久性与长寿命

外壳采用阳极硬氧铝合金、塑胶（PES）、PEEK等材质，具有优良的绝缘耐磨性和抗氧化性。探针耐插拔次数突破20万次，满足量产场景下的高频次测试需求。

4.3 典型应用场景

场景一：AI实时运算场景

端侧AI的快速普及，推动手机LPDDR5内存颗粒向着更高频率、更低延迟演进。鸿怡电子LPDDR5测试夹具治具全规格兼容LGA245Ball、LGA315Ball、LGA441Ball（TFBGA441）等封装内存颗粒，采用低寄生高频设计与精密定位结构。

场景二：全流程测试覆盖

鸿怡电子LPDDR5测试夹具治具凭借全品类兼容、微米级定位、高频信号保真、全温域稳定、高耐久量产等核心优势，全面覆盖LPDDR5芯片研发验证、可靠性认证、自动化量产全流程测试需求。

场景三：高温老化测试

针对LPDDR5芯片的长期可靠性验证，鸿怡电子老化座可在125℃高温老化环境下稳定运行，满足单次1000小时以上的长期测试需求。在FT量产测试流程中，鸿怡电子芯片FT测试座Socket作为芯片与ATE测试设备、测试主板的唯一精密连接载体，承担着精准导通、稳定测试、防护芯片的核心作用。

4.4 实际应用成效

鸿怡电子的LPDDR5测试解决方案已批量应用于国内头部存储企业。其测试座支持探针耐插拔次数突破20万次，满足量产场景下的高频次测试需求。在芯片交付质量保障方面，某MCU厂商应用鸿怡电子测试方案后，芯片交付后的早期失效率从1.2%降至0.05%。

LPDDR5、LPDDR5X、LPDDR5T三代产品在速率、功耗、制程工艺上持续演进，满足了从移动终端到AI计算、从智能汽车到边缘设备的多元化应用需求。TFBGA441封装凭借其高引脚数、四通道设计和大容量支持，成为高性能LPDDR5内存颗粒的核心封装形式。

在芯片测试领域，鸿怡电子凭借低接触阻抗、高频信号保真、全温域稳定、高耐久量产等核心技术优势，为LPDDR5（TFBGA441pin）内存颗粒提供了从功能测试到可靠性测试的全流程解决方案。随着LPDDR6的研发推进（预计速度突破12Gbps）以及AI/自动驾驶等场景对存储性能的更高要求，高速内存颗粒的测试技术也将持续向高频化、高精度、智能化方向升级。
