鸿怡电子功率芯片测试座多场景量产测试—大电流、高频动态等核心痛点

功率芯片作为能量转换与控制的核心器件，需求持续攀升，其性能可靠性直接决定终端设备的运行安全与使用寿命。功率芯片量产测试中，大电流、高频动态、大功耗、长寿命四大场景是核心考验，每一场景均存在独特的技术痛点，而测试座作为功率芯片与测试设备的核心连接载体，其设计合理性、性能稳定性直接影响测试精度、效率及量产良率。

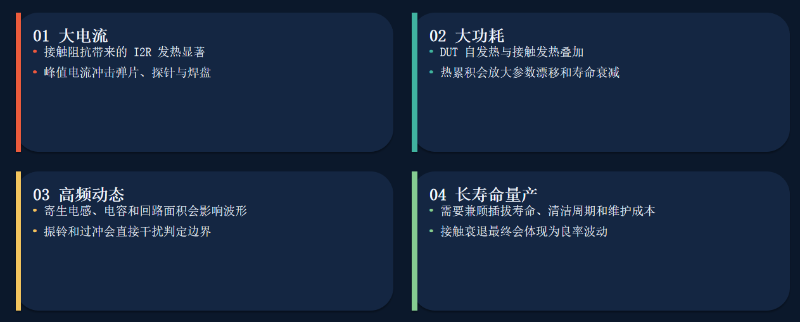

一、功率芯片量产测试的四大核心场景及核心痛点解析

功率芯片的量产测试需覆盖“电气性能、动态响应、热可靠性、长期稳定性”四大维度，对应大电流、高频动态、大功耗、长寿命四大核心场景。不同于普通消费级芯片，功率芯片的工作特性决定了其测试环境更严苛，测试座需同时适配高电流、高频率、高功率及长期连续工作的需求，各场景核心痛点具体如下：

（一）大电流测试场景：接触可靠性与发热控制双重挑战

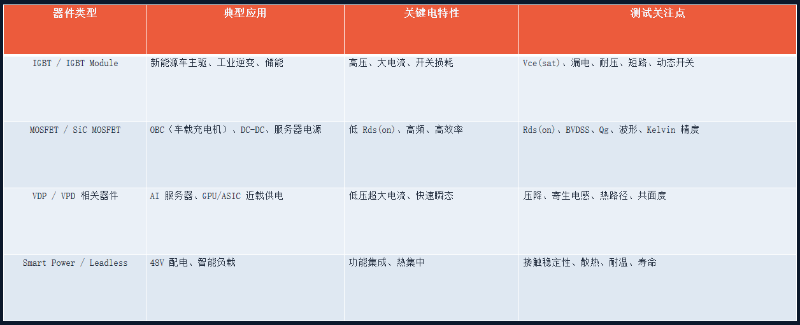

功率芯片（如IGBT、MOSFET、SiC/GaN器件）在正常工作时需承载数十安培至数百安培的大电流，部分高端车规功率芯片峰值电流可突破千安培，大电流测试场景的核心痛点集中在接触阻抗引发的发热问题及峰值电流的冲击损伤，直接影响测试准确性和测试座使用寿命。

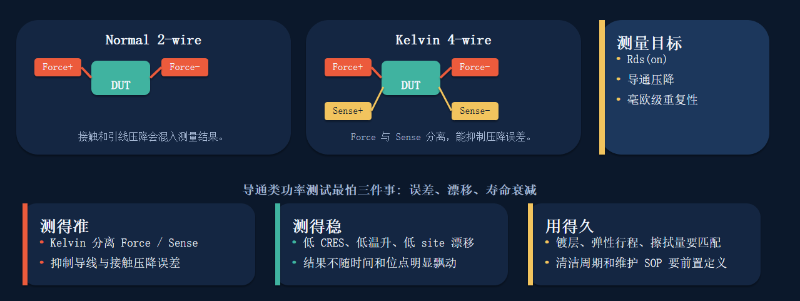

接触阻抗带来的I²R发热显著：测试座与功率芯片引脚、焊盘的接触阻抗是大电流测试中的核心隐患。根据焦耳定律，发热功率P=I²R，当电流达到数百安培时，即使接触阻抗仅为毫欧级，也会产生显著的I²R损耗，导致测试座探针、弹片及芯片焊盘局部过热。过热不仅会加速测试座材料老化、氧化，导致接触阻抗进一步增大，形成“发热-阻抗升高-发热加剧”的恶性循环，还会影响芯片测试过程中的温度稳定性，导致测试参数漂移，误判芯片性能。尤其在SiC、GaN等宽禁带功率芯片测试中，其本身耐高温特性要求测试座具备更强的抗发热能力，否则会因局部过热导致测试失效。

峰值电流冲击弹片、探针与焊盘：功率芯片启动、负载切换时会产生瞬时峰值电流，峰值电流通常是额定电流的2-3倍，甚至更高。瞬时峰值电流会对测试座的弹片、探针及芯片焊盘产生强烈的电应力冲击，长期反复冲击会导致弹片弹性疲劳、探针变形、焊盘磨损或氧化脱落，不仅降低测试座的接触可靠性，还可能对芯片造成不可逆损伤，增加不良品率，同时缩短测试座的使用寿命，提升量产测试成本。

（二）高频动态测试场景：波形完整性与判定准确性的核心考验

随着功率芯片向高频化演进，尤其是GaN功率芯片，开关频率可达MHz甚至GHz级别，高频动态测试场景的核心需求是保障波形完整性，避免波形失真影响测试判定，核心痛点集中在寄生参数干扰及振铃、过冲问题。

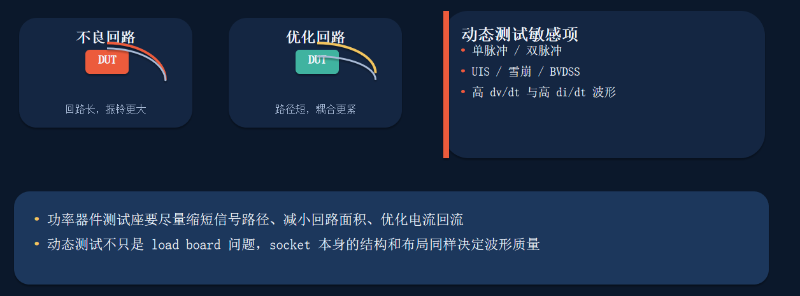

寄生电感、电容和回路面积影响波形完整性：测试座的结构设计、材料选择会不可避免地产生寄生电感、寄生电容，同时测试回路面积的大小也会影响高频信号的传输。在高频动态测试中，寄生电感会导致信号延迟、相位偏移，寄生电容会造成信号衰减，而过大的测试回路面积会加剧电磁干扰（EMI），三者共同作用会导致测试波形失真，无法真实反映功率芯片的高频开关特性，影响测试数据的准确性。对于高频功率芯片而言，波形失真可能导致对芯片开关速度、损耗等关键参数的误判，尤其在第三代半导体器件测试中，寄生参数的影响更为显著，甚至会掩盖芯片本身的性能缺陷。

振铃和过冲直接干扰判定边界：高频动态测试中，由于寄生参数的存在，信号传输过程中会产生振铃和过冲现象。振铃是信号在测试回路中来回反射形成的振荡波形，过冲则是信号峰值超过额定值的现象，二者都会干扰测试判定边界。例如，在功率芯片开关特性测试中，过冲可能被误判为芯片击穿，振铃可能导致对芯片开关时间的误测，进而导致合格芯片被误判为不良品，或不良芯片流入市场，严重影响量产良率和产品可靠性。

（三）大功耗测试场景：热累积引发的性能漂移与寿命衰减

功率芯片在满负载工作时会产生大量功耗，大功耗测试场景的核心痛点是热累积效应，即芯片自身发热与测试座接触发热的叠加，进而导致芯片参数漂移、寿命衰减，影响测试可靠性和芯片筛选准确性。

DUT自发热与接触发热叠加：功率芯片（DUT，被测器件）在大功耗测试中，自身会产生大量热量，同时测试座因接触阻抗产生的I²R发热会与芯片自发热叠加，导致芯片和测试座的温度急剧升高。若散热不及时，温度会持续攀升，超过芯片和测试座的耐受范围，不仅会导致测试座材料老化、接触性能下降，还会影响芯片的电气性能，导致测试参数失真。例如，功率芯片的阈值电压、导通电阻等参数对温度敏感，温度升高会导致这些参数漂移，无法准确评估芯片在正常工作温度下的性能。

热累积放大参数漂移和寿命衰减：长期大功耗测试中，热累积效应会持续存在，一方面会放大芯片的参数漂移，导致测试数据的重复性差，难以准确筛选合格芯片；另一方面，持续的高温环境会加速芯片内部结构老化，导致芯片寿命衰减，甚至在测试过程中出现芯片失效，无法真实反映芯片的长期工作可靠性。同时，热累积也会缩短测试座的使用寿命，增加测试设备的维护成本，影响量产测试效率。

（四）长寿命量产测试场景：稳定性与成本控制的平衡难题

功率芯片量产测试需满足大规模、连续化的测试需求，长寿命测试场景的核心痛点是如何兼顾测试座的插拔寿命、清洁周期和维护成本，避免因测试座接触衰退导致良率波动，确保量产测试的稳定性和经济性。

需兼顾插拔寿命、清洁周期和维护成本：功率芯片量产测试中，测试座需频繁插拔芯片，每天插拔次数可达数千次甚至数万次，对测试座的插拔寿命提出极高要求。同时，长期插拔会导致测试座探针、弹片积累灰尘、氧化层，需定期清洁维护，清洁周期的长短直接影响测试效率；若维护不当，会导致接触可靠性下降，增加维护成本。如何在保证插拔寿命的同时，延长清洁周期、降低维护成本，是长寿命量产测试的核心难题。

接触衰退最终体现为良率波动：随着测试座插拔次数的增加，探针、弹片会出现磨损、弹性疲劳、氧化等问题，导致接触阻抗升高、接触稳定性下降，即接触衰退。接触衰退会导致测试参数漂移、测试结果误判，进而引发量产良率波动——合格芯片可能被误判为不良品，增加生产成本；不良芯片可能被误判为合格芯片，流入市场后引发终端设备故障，损害品牌口碑。因此，控制测试座的接触衰退速度，是保障长寿命量产测试良率稳定的关键。

二、鸿怡电子功率芯片测试座：针对性解决方案与应用实践

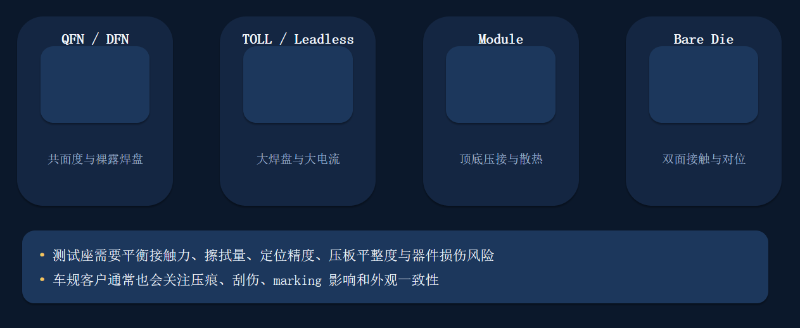

面对功率芯片四大核心测试场景的痛点，鸿怡电子深耕功率芯片测试领域，结合自身技术积累，推出适配大电流、高频动态、大功耗、长寿命量产测试的专用功率芯片测试座，通过结构优化、材料升级、工艺创新，针对性解决各场景核心痛点，与测试设备协同工作，实现功率芯片量产测试的高效、精准、稳定，同时兼顾测试成本控制，以下结合具体应用实践详细解析。

（一）大电流测试场景：低阻抗、抗冲击设计，解决发热与冲击难题

鸿怡电子功率芯片测试座针对大电流测试场景的痛点，采用“低接触阻抗+抗冲击结构”设计，从材料、结构两方面提升测试座的大电流承载能力，有效解决I²R发热和峰值电流冲击问题。

低阻抗设计，抑制I²R发热：测试座采用高导电率铍铜合金作为探针、弹片核心材料，表面镀覆高硬度、低电阻的镍钯金镀层，接触阻抗可控制在5mΩ以内，大幅降低大电流下的I²R损耗，从源头减少发热。同时，优化探针与芯片焊盘的接触结构，采用多点接触设计，增加接触面积，进一步降低接触阻抗，避免局部过热。例如，在某车规IGBT芯片（额定电流300A、峰值电流600A）测试中，采用鸿怡电子大电流测试座，测试过程中接触部位发热温度控制在50℃以内，远低于行业平均水平，有效避免了发热导致的参数漂移和测试座老化。

抗冲击结构，延长使用寿命：针对峰值电流冲击问题，鸿怡电子测试座采用弹性增强型弹片设计，弹片弹性模量提升30%，可承受反复的峰值电流冲击，避免弹性疲劳和变形；同时，探针采用一体化成型工艺，提升机械强度，搭配耐磨焊盘接触设计，减少峰值电流对探针和芯片焊盘的磨损，插拔寿命可达50万次以上，大幅延长测试座使用寿命，降低量产测试成本。在某SiC功率芯片峰值电流测试中，鸿怡测试座经过10万次峰值电流冲击后，接触阻抗无明显上升，探针、弹片无变形、磨损，测试稳定性保持良好。

（二）高频动态测试场景：低寄生参数+波形优化，保障测试准确性

针对高频动态测试中寄生参数干扰、振铃和过冲等痛点，鸿怡电子功率芯片测试座通过结构微型化、回路优化、材料选型，最大限度降低寄生参数，优化波形完整性，避免测试判定干扰。

低寄生参数设计，减少波形失真：采用紧凑式结构设计，缩小测试回路面积，降低寄生电感；选用低介电常数、低损耗的绝缘材料，减少寄生电容，同时优化探针布局，缩短信号传输路径，进一步降低寄生参数干扰。结合第三代半导体器件的测试需求，通过先进的蚀刻工艺优化内部互连结构，可将寄生电感控制在1nH以内，寄生电容控制在0.1pF以内，有效减少高频信号的延迟、衰减和电磁干扰，保障波形完整性。在某GaN高频功率芯片（开关频率50MHz）测试中，鸿怡测试座的低寄生参数设计使波形失真率控制在3%以内，远低于行业10%的标准，精准反映芯片的高频开关特性。

波形优化设计，抑制振铃和过冲：在测试座内部集成阻抗匹配模块，通过精准匹配测试回路阻抗，抑制信号反射，减少振铃和过冲现象；同时，优化探针与芯片的接触稳定性，避免接触不良导致的信号波动，进一步优化波形质量。在某高频功率芯片动态测试中，鸿怡测试座有效将振铃幅度控制在额定值的5%以内，过冲幅度控制在8%以内，完全避免了振铃、过冲对测试判定边界的干扰，大幅提升测试准确性，减少误判率。

（三）大功耗测试场景：高效散热+热稳定设计，缓解热累积效应

面对大功耗测试中热累积导致的参数漂移和寿命衰减问题，鸿怡电子功率芯片测试座采用“高效散热+热稳定结构”设计，实现芯片自发热与接触发热的快速散出，保障测试过程中的温度稳定。

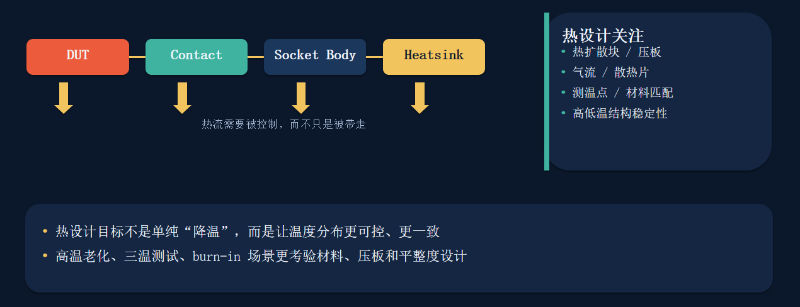

高效散热设计，降低热累积：测试座采用导热性能优异的铝合金底座，搭配散热槽结构，增加散热面积；同时，探针、弹片采用高导热材料，将接触部位产生的热量快速传导至底座，再通过测试设备的散热系统散出，实现热量的快速传递。针对高功耗芯片测试，可搭配主动散热模块，进一步提升散热效率，将芯片和测试座的温度控制在芯片正常工作温度范围内。在某大功率MOSFET芯片（功耗500W）测试中，鸿怡测试座通过高效散热设计，将芯片表面温度控制在80℃以内，避免了热累积导致的参数漂移，测试数据重复性提升40%。

热稳定结构，减少寿命衰减：采用耐高温、热稳定性强的材料，确保测试座在高温环境下不发生变形、老化，同时优化接触结构，避免高温导致的接触阻抗升高。通过热膨胀系数匹配设计，使测试座各部件的热膨胀系数与芯片保持一致，避免高温下因热胀冷缩导致的接触不良，减少芯片和测试座的寿命衰减。在某长时大功耗测试中，鸿怡测试座连续工作72小时，接触阻抗无明显变化，芯片参数漂移控制在±2%以内，有效保障了测试的可靠性。

（四）长寿命量产测试场景：高耐用性+易维护设计，保障良率稳定

针对长寿命量产测试中插拔寿命、清洁周期、维护成本及良率波动等痛点，鸿怡电子功率芯片测试座通过材料升级、结构优化，实现“高耐用、易维护、低成本”，有效控制接触衰退，保障量产良率稳定。

高耐用设计，延长插拔寿命与清洁周期：探针采用高硬度铍铜合金，表面镀覆耐磨、抗氧化的镍钯金镀层，插拔寿命可达50万次以上，远超行业30万次的标准；同时，弹片采用弹性疲劳 resistant 材料，长期插拔后仍能保持良好的弹性和接触稳定性。测试座表面采用防污、防氧化处理，减少灰尘、氧化层的积累，清洁周期延长至15天以上，大幅提升测试效率，减少维护次数。在某功率芯片量产线应用中，鸿怡测试座连续工作3个月，仅需清洁2次，插拔寿命满足量产需求，有效降低了维护成本。

易维护设计，控制接触衰退与良率波动：采用模块化结构设计，探针、弹片可单独更换，无需更换整个测试座，降低维护成本；同时，配备专用清洁工具，清洁过程简单高效，可快速恢复测试座的接触性能，避免接触衰退导致的良率波动。通过实时监测接触阻抗，及时提醒维护，进一步控制接触衰退速度，确保测试稳定性。在某功率芯片量产测试中，采用鸿怡测试座后，良率波动从5%降至1%以内，大幅提升了量产稳定性，降低了生产成本。

（五）典型应用案例：鸿怡电子功率芯片测试座量产实践

车规IGBT芯片量产测试案例：某车规IGBT芯片（额定电流200A、开关频率10kHz）量产测试中，面临大电流、大功耗、长寿命三大痛点，采用鸿怡电子功率芯片测试座解决方案。测试座接触阻抗≤5mΩ，大电流下I²R发热控制在45℃以内，峰值电流冲击下无弹片变形、探针磨损；高效散热设计使芯片自发热与接触发热快速散出，测试温度稳定；插拔寿命达50万次，清洁周期15天，维护成本降低30%。最终，量产测试效率提升50%，良率波动控制在1%以内，完全满足车规芯片的严苛测试需求，适配新能源汽车驱动系统的功率芯片量产。

GaN高频功率芯片量产测试案例：某GaN高频功率芯片（开关频率60MHz、功耗300W）量产测试中，核心痛点是高频动态波形失真、振铃过冲干扰及热累积。鸿怡测试座通过低寄生参数设计（寄生电感≤1nH），波形失真率控制在2.5%以内，振铃、过冲幅度均满足测试要求；高效散热设计将芯片温度控制在75℃以内，避免参数漂移；模块化易维护设计，大幅降低维护成本。应用后，测试误判率从8%降至1%以下，量产良率提升至99.2%，适配高频通信、储能系统等领域的GaN芯片量产需求。

SiC功率模块量产测试案例：某SiC功率模块（额定电流400A、峰值电流800A）量产测试中，需兼顾大电流、长寿命及成本控制。鸿怡测试座采用低阻抗、抗冲击设计，可稳定承载400A额定电流，峰值电流冲击下接触性能稳定；插拔寿命达60万次，清洁周期延长至20天，维护成本降低40%；同时，低寄生参数设计适配SiC芯片的高频特性，测试数据精准。应用后，量产测试效率提升60%，接触衰退导致的良率波动控制在0.8%以内，有效降低了量产成本，契合第三代半导体功率模块的量产需求。

大电流、高频动态、大功耗、长寿命是功率芯片量产测试的四大核心场景，各场景的痛点均集中在测试座的接触可靠性、寄生参数控制、散热性能及耐用性上，直接影响测试精度、效率、良率及成本控制。随着功率芯片向高频化、高功率、小型化演进，尤其是第三代半导体材料的广泛应用，对测试座的性能要求进一步提升，测试座已成为功率芯片量产测试中不可或缺的核心配套设备。

鸿怡电子功率芯片测试座通过针对性的结构优化、材料升级和工艺创新，精准解决了四大场景的核心痛点：大电流场景的低阻抗设计抑制I²R发热、抗冲击结构延长使用寿命；高频动态场景的低寄生参数设计保障波形完整性、波形优化抑制振铃过冲；大功耗场景的高效散热设计缓解热累积、热稳定结构减少参数漂移和寿命衰减；长寿命量产场景的高耐用、易维护设计兼顾插拔寿命、清洁周期和维护成本，控制良率波动。
