算力之巅，测试为基：鸿怡电子GPU芯片测试治具高严苛测试适配多种规格

GPU作为人工智能训练、高性能计算、图形渲染的核心算力引擎，正朝着超高功耗、超高速互连、超高集成度方向飞速迭代。从数据中心英伟达H100/A100/B100系列，到消费级旗舰RTX4090/5090、专业级GV100，GPU芯片的性能突破始终伴随着测试难度的指数级提升。

高功率运行下的热失控风险、高频高速信号的完整性失真、密集封装的接触可靠性、长期负载的老化衰减，每一项都对测试系统提出远超通用芯片的严苛要求。测试治具作为GPU与测试设备的“桥梁”，其性能直接决定测试数据的精准度、稳定性与效率。

鸿怡电子深耕高端芯片测试治具领域，针对英伟达全系列GPU的差异化封装（BGA/LGA等）与测试痛点，打造全适配测试治具矩阵，精准匹配高功率、高信号完整性、高频高速、散热功耗、老化测试等核心场景，为GPU芯片从研发验证到量产交付提供全流程可靠支撑。

二、GPU芯片核心测试条件与严苛要求

GPU芯片的测试需围绕其高功率、高频高速、高集成度的核心特性，覆盖五大核心维度，每一项测试条件均对应严苛的性能标准，直接决定GPU的运行稳定性与使用寿命。

（一）高功率运行测试：大电流承载与低损耗供电

现代GPU功耗已达数百瓦级（H100约700W、RTX5090超450W），多电源轨并行供电，瞬时电流波动极大，测试核心挑战是稳定大电流传输+低电压损耗+无热累积，具体要求如下：

供电要求：核心电压（Vcore）精度±3%，纹波＜50mV，瞬时电流波动＜5%，避免电压骤降导致芯片功能异常。

电流承载：单引脚持续电流≥1A，峰值电流≥2A，杜绝长时间高负载下探针烧蚀、接触电阻漂移。

功率稳定性：全负载（100% TDP）连续运行48小时，功耗波动≤±2%，无掉电、重启、性能跳变问题。

（二）高信号完整性测试：高频链路零失真

GPU搭载PCIe 5.0/6.0（32-64GT/s）、NVLink 4.0（900GB/s）、HBM3（28Gbps）等超高速接口，微小阻抗失配、串扰、寄生参数都会导致眼图闭合、误码率飙升，信号完整性（SI）是测试核心命脉，具体要求如下：

阻抗匹配：50Ω单端/100Ω差分阻抗，匹配精度±5%，寄生电感＜0.1nH、寄生电容＜0.05pF，抑制信号反射。

高速参数：28Gbps速率下抖动≤0.5UI，插入损耗≤-3dB@40GHz，串扰＜-25dB，眼图模板通过率100%。

时序同步：多通道数据延迟（Skew）≤5ps，确保HBM显存与核心计算单元数据同步，避免算力损耗。

（三）高频高速测试：极限频率下的稳定性

GPU核心频率突破3GHz，显存频率超20Gbps，高频工况下电磁干扰（EMI）、信号衰减、时序偏差问题被放大，需模拟极限工作频率验证稳定性，具体要求如下：

频率覆盖：支持DC-40GHz宽带测试，兼容PCIe 5.0、GDDR6X、NVLink等全协议高频信号采集。

抗干扰能力：测试环境EMI屏蔽效能≥60dB，杜绝外部电磁干扰导致的测试误判，保障高频信号纯净度。

动态响应：频率切换（1GHz→3GHz）响应时间＜1μs，无信号丢失、时序错乱，匹配GPU动态调频特性。

（四）散热与功耗测试：极致热管理与功耗精准管控

高功耗GPU的核心结温可达125℃，散热不良会触发降频、性能衰减甚至永久损坏，散热与功耗测试需精准模拟实际工况，验证热设计可靠性，具体要求如下：

温度控制：测试温度覆盖-55℃~150℃，高温工况（125℃）下结温波动≤±2℃，实时监测核心/表面温度，精度≤±1℃。

散热效率：热阻≤0.3℃/W，高负载下快速导出热量，避免热累积；支持风冷/液冷双模式，匹配H100液冷、RTX4090风冷等不同散热方案。

功耗校准：多负载（10%-100% TDP）下功耗测量精度≤±1%，精准验证功耗曲线，杜绝虚标、功耗异常问题。

（五）老化测试：长期高负载下的可靠性验证

老化测试模拟GPU全生命周期（5-10年）高负载工作状态，筛选早期失效产品，是车规级、数据中心级GPU的必测项，具体要求如下：

高温老化（HTOL）：125℃环境温度，满负载连续运行72-1000小时，监测计算错误率、性能衰减，要求无永久失效、性能衰减＜3%。

温度循环（TCT）：-55℃~150℃循环，升降温速率1℃/min，循环次数≥500次，验证封装热膨胀匹配性，无开裂、引脚脱落。

电应力老化：额定电压+10%过压、额定电流+20%过流，连续运行500小时，无击穿、漏电、功能失效。

功率循环：0-100% TDP周期性切换（1次/10min），循环1000次，验证功率波动下的稳定性，无掉电、性能抖动。

三、英伟达主流GPU封装规格与适配痛点

英伟达GPU因定位不同（数据中心/消费级/专业级），采用差异化高密度封装，引脚数从数百到数千，引脚间距最小达0.35mm，对测试治具的精密定位、接触可靠性、高密度布线提出极致要求，不同系列的封装特点与测试痛点如下：

（一）数据中心H系/A系/B系（H100/A100/B100）

封装规格：BGA/LGA高密度封装，引脚数1024-4344pin，间距0.35-1.0mm，功耗500-700W，集成NVLink/HBM3高速接口。

核心痛点：超高引脚密度导致探针对位难、易短路；超大功耗需极致散热；高速信号密集，串扰控制难度大。

（二）消费级RTX4090/5090

封装规格：BGA456/BGA512封装，引脚数456-512pin，间距1.0mm，功耗450-600W，搭载GDDR6X显存。

核心痛点：高功耗下热集中，易局部过热；高频显存信号易受干扰；量产测试需兼顾效率与低成本。

（三）专业级GV100

封装规格：BGA400封装，引脚数400pin，间距1.0mm，功耗300W，用于专业图形渲染、AI推理。

核心痛点：高稳定性要求，需长期负载无漂移；信号完整性要求严苛，适配专业级高精度应用。

四、鸿怡电子GPU测试治具：全系列适配，全维度赋能

鸿怡电子针对英伟达全系列GPU的封装差异与测试痛点，推出定制化、模块化、高可靠测试治具矩阵，覆盖研发验证、量产测试、老化测试全场景，完美匹配高功率、高频高速、高信号完整性等严苛测试要求，核心协同价值如下：

（一）全封装规格精准适配，杜绝封装损伤

精密定位技术：采用三维扫描建模，匹配BGA456/BGA512/BGA1024等全规格封装，定位精度≤0.3μm，0.35mm超细间距探针无短路、无偏移。

柔性接触设计：自研高弹性铍铜镀金探针，压合力度0.5-5N可调，适配不同封装硬度，杜绝引脚变形、封装开裂；插拔寿命≥120万次，远超行业标准。

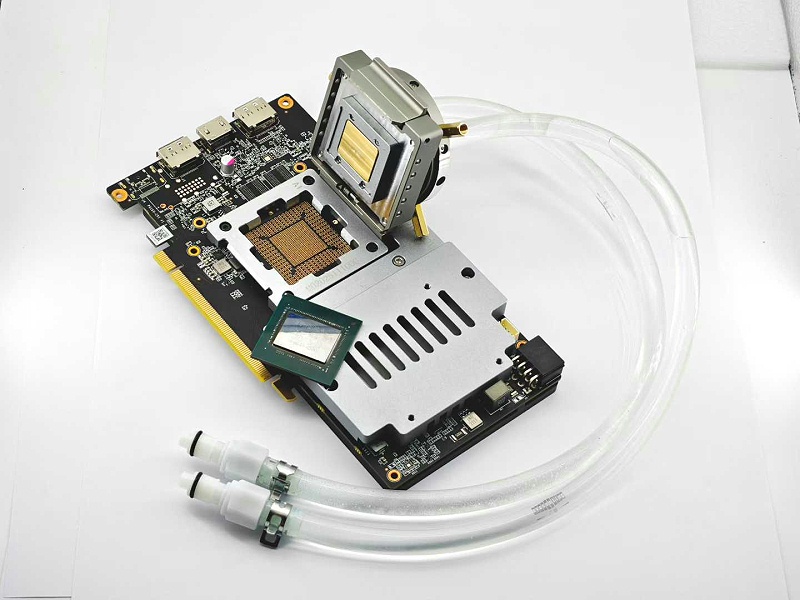

模块化结构：翻盖旋钮式/平移式可选，兼容H系/A系/B系、RTX4090/5090、GV100等多型号，单治具可适配同封装不同规格，降低测试成本。

（二）高功率承载+极致散热，适配超大功耗

大电流探针：单探针持续电流≥1.5A，峰值电流≥3A，镀金层厚10μm，接触电阻稳定≤5mΩ，长期高负载无烧蚀、无漂移。

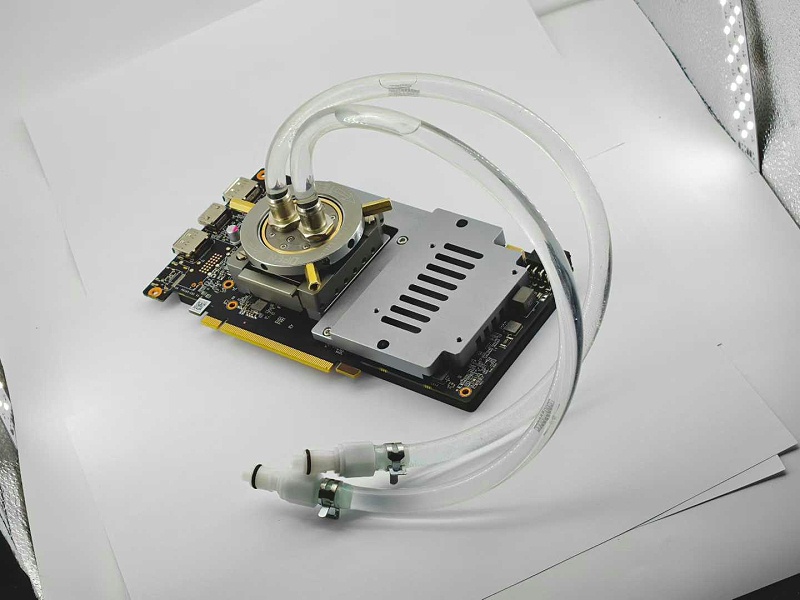

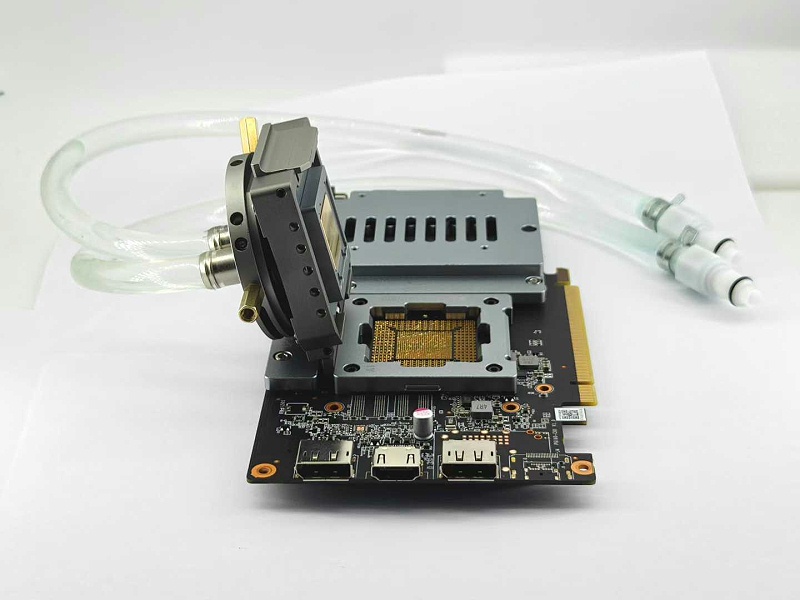

高效散热系统：底部集成高导热铜块/液冷底座，热阻≤0.2℃/W，与GPU散热焊盘紧密贴合，快速导出700W级热量；内置高精度热电偶，实时监测结温，精度≤±0.8℃。

宽温适配：主体采用PEEK陶瓷+铝合金复合材质，-55℃~175℃稳定工作，覆盖高低温循环、高温老化全温区测试。

（三）高频高速+高信号完整性，保障信号零失真

同轴探针设计：50Ω阻抗匹配，寄生电感＜0.08nH，寄生电容＜0.03pF，支持DC-40GHz高频信号传输，完美适配PCIe 5.0、HBM3、NVLink 4.0。

屏蔽抗干扰：全密封防静电结构，EMI屏蔽效能≥65dB，电源/信号/接地分区布线，抑制串扰＜-30dB，28Gbps速率下眼图通过率100%。

时序精准控制：多通道信号延迟（Skew）≤3ps，满足HBM显存与核心单元同步要求，杜绝算力损耗。

（四）老化测试专用方案，长期负载稳定可靠

老化强化设计：探针采用疲劳强化工艺，125℃高温下长期工作无弹性衰减；主体材质耐高温老化，1000小时高温负载无变形、无性能漂移。

实时监测系统：集成电压/电流/温度一体化监测模块，实时采集功耗、结温、信号质量数据，异常自动报警，保障老化测试安全性。

量产适配：支持ATE自动化对接，一拖多工位设计，测试节拍≤8秒/颗，误检率＜0.1%，适配数据中心、消费级GPU大规模量产老化测试。

（五）多型号协同应用案例

案例1（H100数据中心GPU）：鸿怡电子BGA4344测试治具，适配700W功耗、HBM3/PCIe 5.0高速接口，高温老化测试效率提升60%，误码率降至10^-12，助力H100通过数据中心级72小时高温老化认证。

案例2（RTX5090消费级GPU）：BGA512测试治具，兼顾450W散热与量产效率，测试良率从97.5%提升至99.8%，测试成本降低35%，适配消费级GPU百万级量产需求。

案例3（GV100专业级GPU）：BGA400高精度测试治具，信号完整性测试抖动≤0.3UI，长期负载性能衰减＜2%，满足专业图形渲染高稳定性要求。

GPU芯片的性能突破，离不开测试技术与治具的同步升级。高功率、高频高速、高信号完整性、极致散热、长期老化五大核心测试挑战，既是GPU量产的“门槛”，也是测试治具技术实力的“试金石”。
