如何选择适配LCC封装的摄像头芯片测试座？-鸿怡电子

摄像头芯片作为智能手机、安防监控、汽车电子等领域的核心组件，其性能和可靠性直接影响终端产品的用户体验。然而，摄像头芯片的封装形式多样，尤其是近年来主流的LCC封装（Leadless Chip Carrier，无引脚芯片载体），因其体积小、耐高温、散热性能强等特点被广泛应用，但也对测试环节提出了更高要求。如何选择适配摄像头芯片LCC封装测试座，确保测试效率和良品率？鸿怡电子凭借多年深耕半导体测试领域的经验，推出了一系列高性能摄像头芯片测试座，为行业提供精准解决方案。

一、摄像头芯片LCC封装的测试挑战

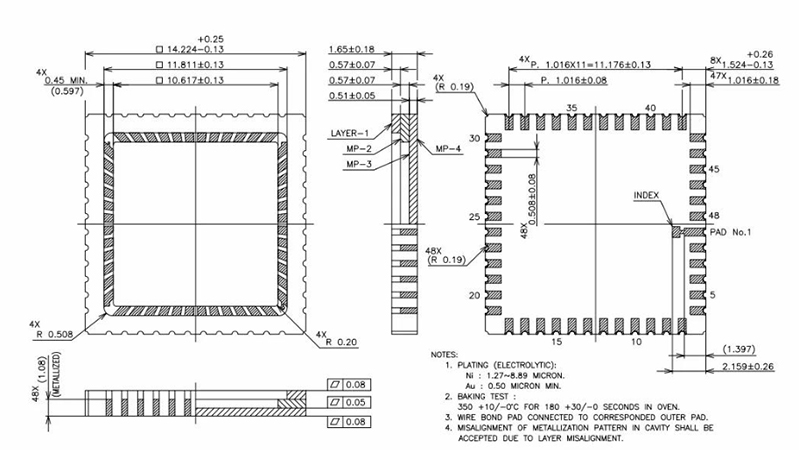

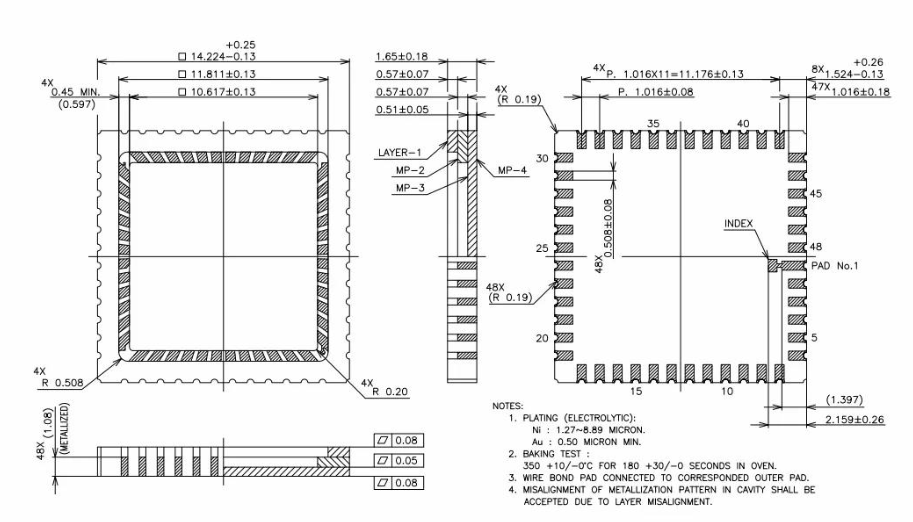

LCC封装作为一种无引脚封装技术，通过底部金属焊盘与电路板直接连接，具有体积小、耐机械冲击性强的优势。但这一特点也为测试带来了几大挑战：

1. 接触稳定性要求高：无引脚设计依赖测试探针与焊盘的直接接触，需确保测试座与芯片对位精准，且接触电阻极低。

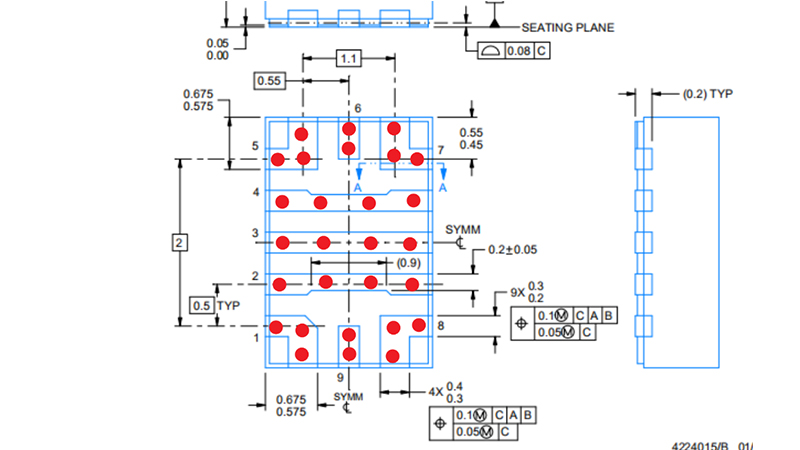

2. 高密度焊盘适配难题：高端摄像头芯片焊盘间距可小至0.3mm，对测试座的探针排布和加工精度提出了严苛要求。

3. 耐高温与耐久性需求：摄像头芯片通常需经历老化测试和高温环境模拟，测试座需在长期高温下保持性能稳定。

针对上述痛点，传统测试座易出现接触不良、误测率高、寿命短等问题。鸿怡电子从技术研发到制造工艺全面创新，推出适配LCC封装的摄像头芯片测试座，以四大核心特性引领行业标杆。

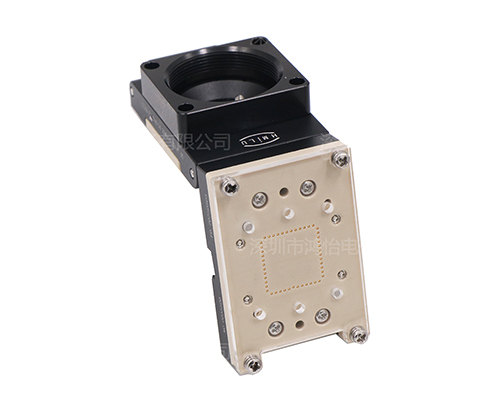

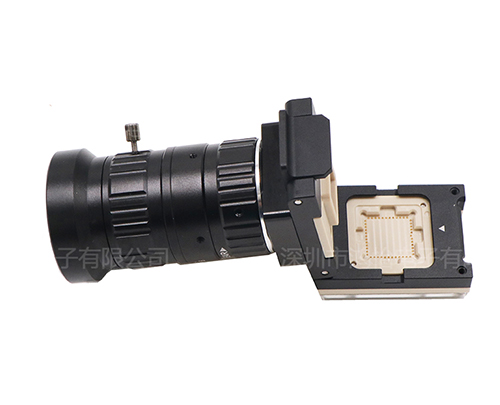

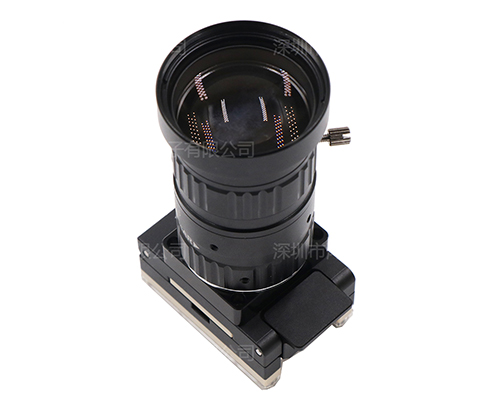

二、鸿怡摄像头芯片测试座的核心优势

1. 高精度探针设计，适配超密间距焊盘

鸿怡电子采用国际领先的探针技术，研发了针对LCC封装的超微间距测试探针，最小可支持0.2mm间距焊盘的稳定接触。探针头部为弧形设计，在保证接触面积的同时减少对焊盘的损伤；探针材质选用高强度铍铜合金，表面镀金处理，确保低电阻（ <50mΩ）和高耐磨性（单针寿命达20万次以上）。此外，模块化的探针排布设计支持快速更换，可灵活适配不同尺寸的摄像头芯片。

2. 温度自适应结构，保障高温测试可靠性

针对摄像头芯片的高温测试需求，鸿怡测试座的基板选用耐高温陶瓷材料，可在-55℃至200℃的宽温范围内保持尺寸稳定性。同时，探针与基板之间采用专利散热结构，结合石墨烯导热垫片，将测试过程中产生的热量快速导出，避免局部高温导致探针变形或接触失效。这一设计特别适用于车载摄像头芯片的长时间老化测试场景。

3. 多功能校准系统，实现高效批量测试

鸿怡电子芯片测试座内置智能校准模块，支持自动补偿芯片的平面度误差（±50μm）。通过气动或电动压合机构，可精准控制测试压力（范围50g-500g），避免因压力不均导致接触不良。搭配标准化接口设计，测试座可快速对接ATE（自动测试设备），实现摄像头芯片的电性能参数（如感光灵敏度、信噪比、功耗）的自动化批量测试，良品率提升至99.5%以上。

4. 兼容性与可扩展性覆盖主流需求

针对不同客户对多型号芯片的测试需求，鸿怡电子提供模块化设计解决方案。例如，通过更换适配板（Adapter Plate）和探针阵列，同一测试座基体可支持索尼、三星、豪威等品牌的多种LCC封装摄像头芯片。此外，针对未来芯片焊盘进一步微型化趋势，鸿怡已储备0.1mm间距探针技术，满足客户长期迭代需求。

三、鸿怡测试座的应用场景与客户价值

鸿怡电子的摄像头芯片LCC封装测试座已广泛应用于摄像头模组厂、芯片设计公司及第三方检测机构，覆盖从研发验证到量产测试的全生命周期：

研发阶段：通过高精度参数采集，快速验证芯片设计性能，缩短开发周期。

量产测试：支持每分钟300片以上的高速测试，大幅降低单颗芯片测试成本。

可靠性评估：在高温高湿、振动等严苛环境下完成芯片稳定性验证，确保终端产品品质。

以某头部智能手机厂商为例，其采用鸿怡电子芯片测试座后，因接触不良导致的误测率从2.3%降至0.5%，年节省成本超千万元。

四、选择鸿怡：专业团队与全方位服务

鸿怡电子深耕半导体测试领域十余年，建立了从设计、制造到售后支持的一站式服务体系：

免费定制化方案：根据客户芯片规格和测试需求，提供1对1方案设计。

48小时快速打样：依托自建工厂和全自动化产线，确保订单高效交付。

终身技术支持：提供探针维护、压力校准等增值服务，延长测试座使用寿命。

在摄像头芯片性能要求不断提升、封装技术持续迭代的背景下，选择一款高精度、高可靠性的摄像头芯片LCC封装测试座是企业降本增效的关键。鸿怡电子凭借技术创新与行业积淀，以卓越的产品性能和全链条服务能力，助力客户实现测试效率与品质的双重突破。如需了解更多产品详情或获取测试方案，请即刻联系鸿怡电子技术团队，我们将为您的摄像头芯片测试保驾护航！
