AI 时代的 “光速引擎”：光模块-芯片才是其核心大脑-鸿怡电子光模块芯片测试座

核心结论：光模块是实现光电转换的标准化组件，是光纤通信的 “咽喉”；芯片是光模块的大脑，决定其性能上限；CPO是光电共封装的终极形态，适配 AI/5G 等高速场景；测试需覆盖光电性能、可靠性、环境适应性、信号完整性四大维度；鸿怡电子 LCC48pin 测试座提供高可靠、高频、宽温的测试连接方案，支撑量产验证与品质保障。

一、光模块：定义与核心价值

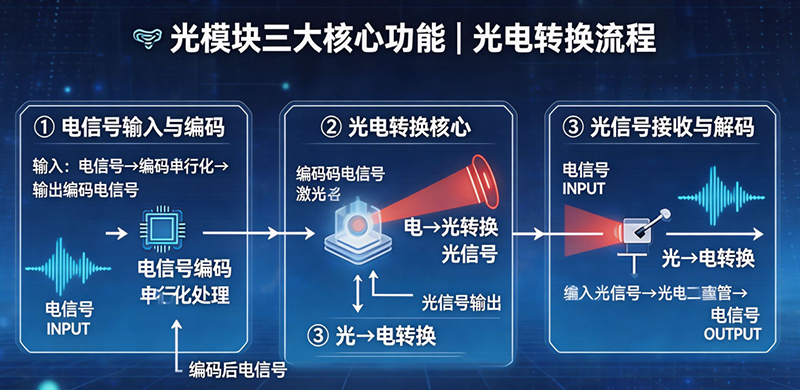

光模块（Optical Transceiver） 是一种将电信号与光信号互相转换的标准化组件，本质是 “电 - 光 - 电转换器”，是光纤通信系统的核心器件。它实现三大核心功能：

电→光转换：将数字电信号调制为光信号，通过光纤传输

光→电转换：接收光纤传输的光信号，还原为电信号

信号处理与控制：保障信号完整性、稳定性与通信协议适配CPO（Co-Packaged Optics，光电共封装） 是光模块的革命性形态，将光引擎与 ASIC / 交换芯片共封装在同一基板上，大幅缩短电互连长度，实现更低功耗、更高密度、更高带宽，被视为 AI 超算中心的终极光互联方案。

二、光模块与芯片的关系：芯片是大脑，光学零件是躯体

光模块是多芯片系统集成的精密组件，光学零件负责物理传输，芯片决定智能与性能。

核心结论：光模块的性能上限由芯片决定，DSP 芯片作为 “大脑”，负责复杂信号处理；驱动、放大芯片决定信号强度与灵敏度；MCU 与电源管理芯片保障稳定运行。

三、光模块的核心应用场景：数字经济的 “光速血管”

光模块是数据中心、5G、AI、自动驾驶等领域的 “基础设施”，支撑海量数据高速流动：

1. AI 大模型训练 / 推理

需求：800G/1.6T/3.2T 超高速率、低时延、高可靠，适配英伟达 DGX/H100 等算力集群

价值：单 3.2T 光模块可实现万亿级数据秒级传输，解决 AI 训练的 “数据饥饿” 问题

2. 5G 基站通信

前传 / 中传 / 回传：25G/50G/100G 速率，适应基站户外环境（-40℃~85℃），抗振动、抗电磁干扰

CPO 在 5G 核心网：提升端口密度，降低功耗 30%+，适配边缘计算低时延需求

3. 自动驾驶

车载光模块：高带宽、低时延，支持激光雷达、摄像头等传感器数据实时传输

车路协同：5G-V2X 通信，保障车与车、车与路侧设备的毫秒级响应

4. 大数据与云计算

数据中心互联（DCI）：400G/800G 高速光模块，支撑跨区域数据同步与灾备

云服务器内部：光互连替代传统铜缆，解决 “带宽瓶颈”，降低机房散热压力

四、光模块的关键测试条件：保障稳定可靠的 “质量关卡”

光模块需通过四大类核心测试，确保在复杂场景下稳定运行，测试标准遵循IEEE+MSA + 中国行标“三合一” 体系。

1. 光电特性测试（核心性能验证）

发射端测试：输出光功率、消光比、眼图模板、波长精度、边模抑制比

标准：眼图需符合 IEEE 802.3 定义的 TP2 模板，SER（符号错误率）≤1E-12

接收端测试：接收灵敏度、过载光功率、暗电流、信噪比（SNR）

关键指标：灵敏度需达到 - 12dBm 以下，暗电流 < 10nA，保障弱信号检测能力

传输性能：误码率（BER）测试，需满足 1E-12 严苛要求，支持 PAM4/NRZ 等多种调制格式

2. 可靠性与老化测试（长期稳定性验证）

HTOL（高温工作寿命）：85℃/125℃下持续 1000 小时，模拟长期高温运行

HAST（高加速应力测试）：130℃/85% RH 高压蒸煮，快速暴露潜在缺陷

温度循环：-40℃~85℃循环 500 次，测试材料热胀冷缩适配性

插拔寿命：≥1000 次，验证机械连接可靠性

3. 环境适应性测试（极端场景验证）

宽温测试：-40℃~85℃（工业级）/-55℃~125℃（军工级），覆盖户外 / 车载场景

振动冲击：符合 IEC 60068-2-6 标准，适配 5G 基站、车载应用

EMC 电磁兼容：抗干扰与辐射发射测试，保障通信系统共存

4. 信号完整性测试（高速传输保障）

高频参数：插入损耗、回波损耗、串扰，要求回波损耗 <-25dB@10GHz

寄生参数：寄生电感 < 0.1nH，寄生电容 < 0.1pF，确保高速信号无畸变

电源完整性：电源纹波 < 5%，保障 DSP / 驱动芯片稳定供电

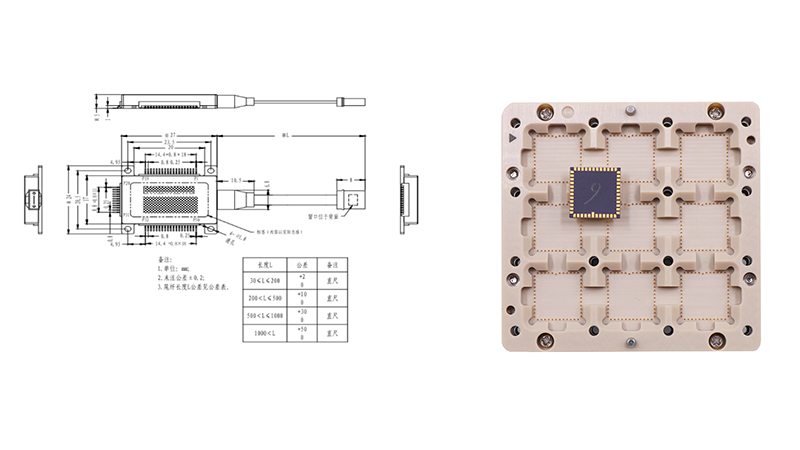

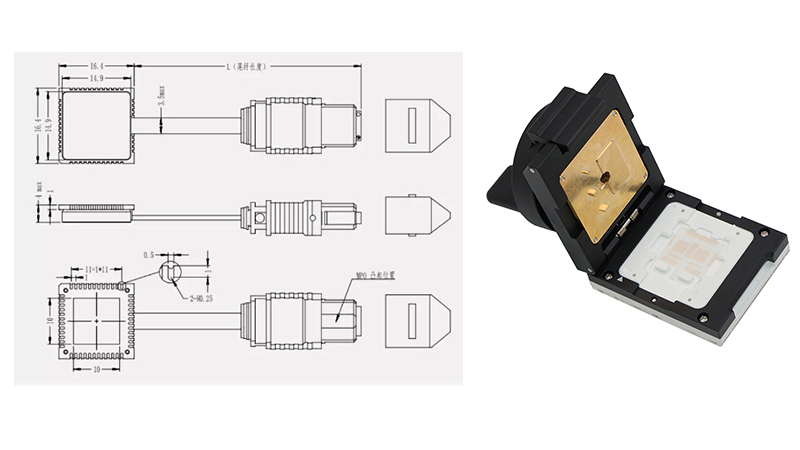

五、鸿怡电子 LCC48pin 光模块测试座：精准测试的 “连接桥梁”

光模块测试的核心挑战是高频信号完整性与宽温可靠性，尤其在 CPO 与高速模块测试中，微小的接触阻抗或寄生参数都会导致测试结果失真。

鸿怡电子 LCC48pin 测试座核心优势

应用案例：某头部光模块厂商 CPO 测试解决方案

客户痛点：

CPO 模块集成度高，LCC48 封装引脚密集，测试中易出现接触不良

高频信号（50GHz+）测试时，普通测试座寄生参数过大，导致眼图失真

宽温老化测试（-40℃~125℃）中，测试座接触电阻漂移，影响测试稳定性

鸿怡电子解决方案：

定制化 LCC48pin 测试座：采用同轴探针结构，寄生电感 < 0.1nH，保障 50GHz 信号完整性

宽温适配设计：碳纤维 - 殷钢复合基板 + 专利散热结构，-45℃~125℃范围内接触电阻变化 < 10%

模块化探针设计：支持快速更换，适配不同批次 CPO 模块测试，提升测试效率 30%

自动化集成：兼容 ATE 测试系统，实现 CPO 模块批量测试，降低人力成本

实施效果：

测试良率提升至 99.5%，误判率降低 80%

宽温老化测试中，接触稳定性提升 5 倍，测试周期缩短 40%

单模块测试成本降低 25%，支撑客户 CPO 产品快速量产上市

光模块的未来，芯片驱动的 “光速革命”

光模块正从 “光学零件” 向 “光电子系统” 演进，核心驱动力是芯片技术的突破：DSP 芯片支持更高速率（3.2T/6.4T）与高阶调制；CPO 将光模块与计算芯片深度融合，解决 “带宽墙” 问题；测试技术则需同步升级，保障产品性能与可靠性。

鸿怡电子 LCC48pin 光模块测试座以其低寄生、宽温域、高可靠的特性，成为光模块（尤其是 CPO）测试的关键支撑，助力企业加速产品迭代，抢占 AI 与 5G 时代的 “光速赛道”。
