定制LQFP100翻盖旋钮探针烧录座0.65间距（16*22）夹具治具socket

产品简介：LQFP100适配编程器烧录座夹具治具。
适配IC规格：LQFP封装，100脚，引脚中心间距0.65mm，本体尺寸14*20mm，含引脚尺寸16*22mm。
性能需求：
①用途：烧录
②电流：100毫安以内
③频率200Mhz以内
④温度：常温
⑤寿命：10W+
技术支持：黄工13622364332

订购热线：13631538587

产品详情

产品简介：LQFP100适配编程器烧录座夹具治具。
适配IC规格：LQFP封装，100脚，引脚中心间距0.65mm，本体尺寸14*20mm，含引脚尺寸16*22mm。
性能需求：
①用途：烧录
②电流：100毫安以内
③频率200Mhz以内
④温度：常温
⑤寿命：10W+

测试座（夹具）特点：
①翻盖旋钮结构，压合平稳接触稳定。
②外壳采用阳极硬氧铝合金材质，表层绝缘耐磨、抗氧化强使用年限长。
③使用进口双头探针接触方式，相比同类测试产品使IC与PCB之间数据传输距离更短，从而使测试更稳定，频率更高。
④测试（老化）PCB与Socket采用定位销定位及防呆，采用螺丝连接、固定，拆卸、维护简单方便。

适配QFP100封装规格尺寸：

LQFP100封装规格

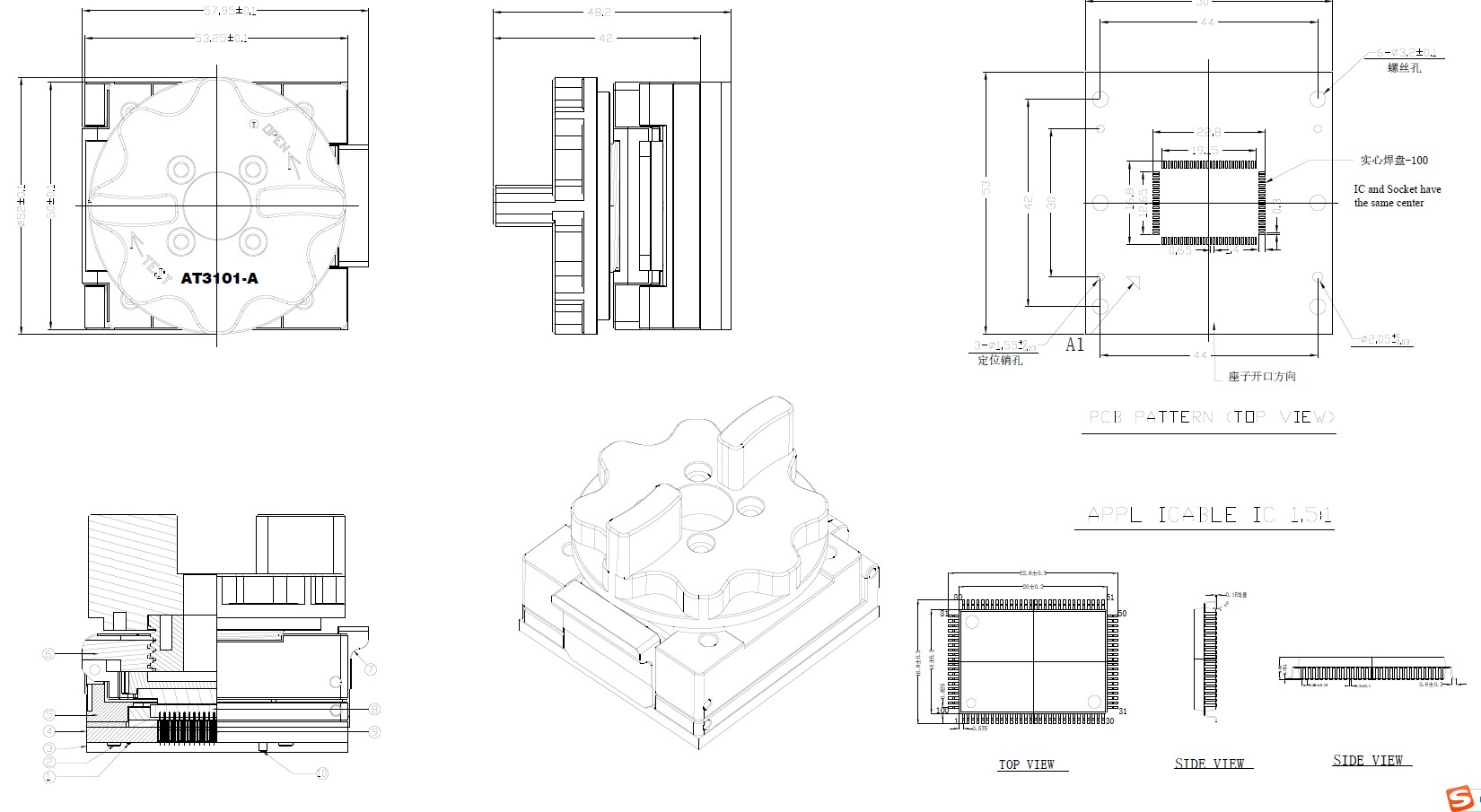

鸿怡电子LQFP100烧录座设计示意图：

LQFP100烧录座设计图

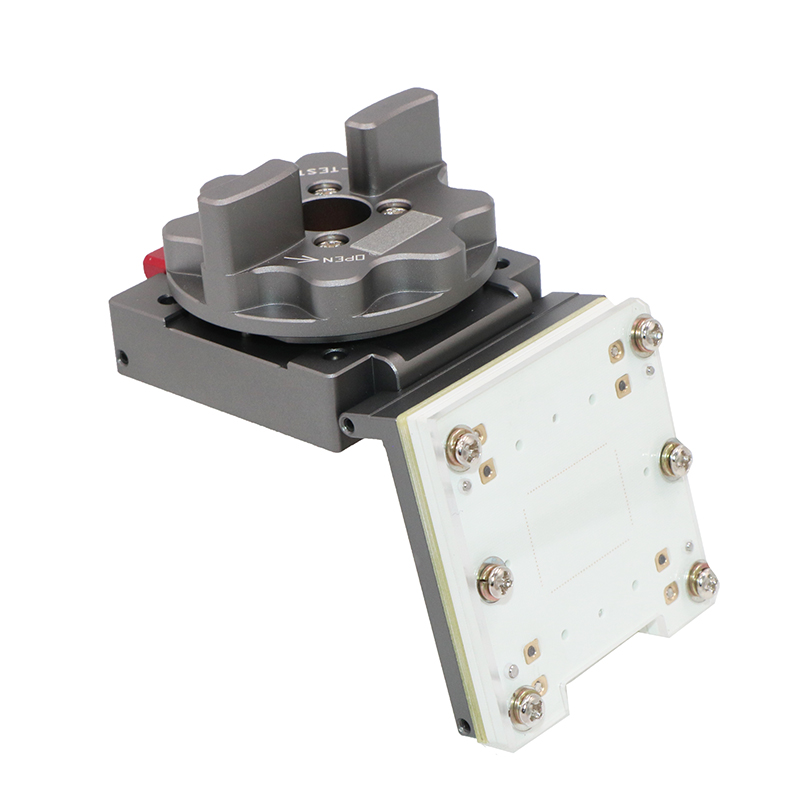

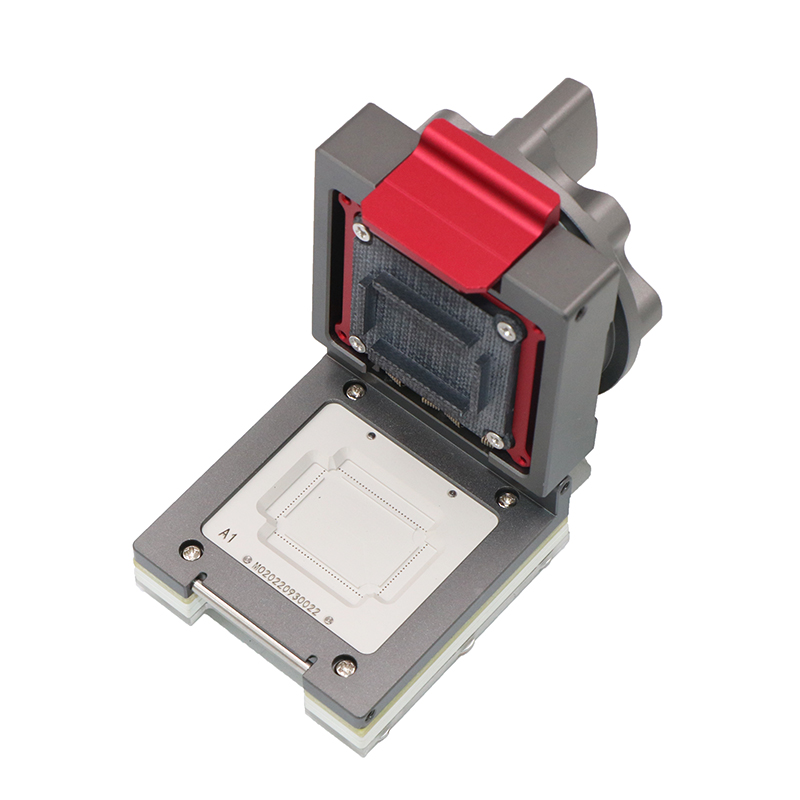

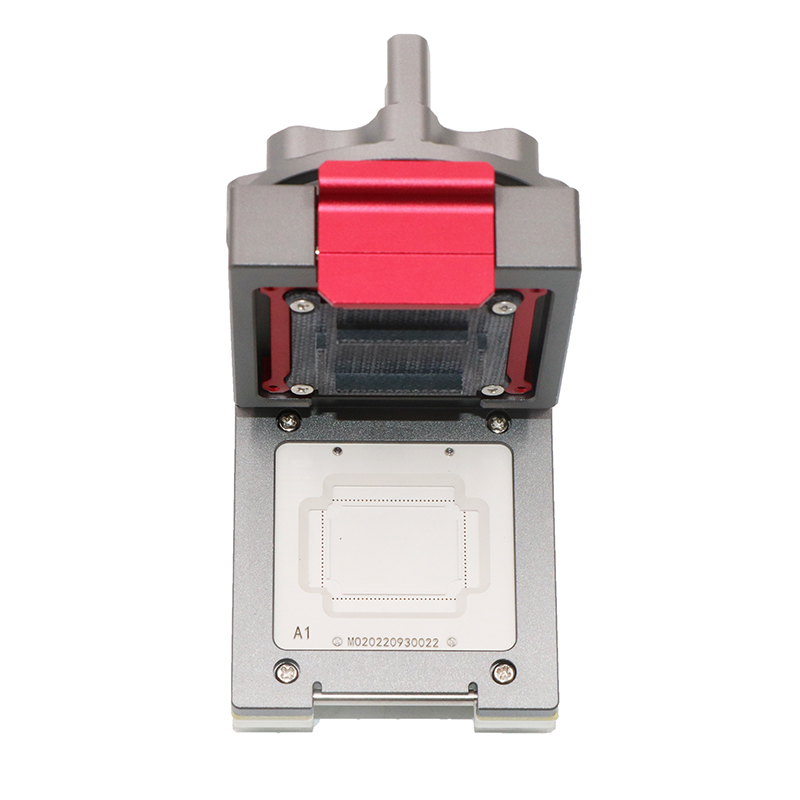

LQFP100烧录座（不带PCB）实拍图：

LQFP100烧录治具

LQFP100读写座

LQFP100编程座

LQFP100烧录夹具

LQFP100烧录座

HMILU 鸿怡电子 LQFP100测试座 LQFP100老化座 LQFP100老炼夹具 LQFP100烧录座 LQFP100读写座 LQFP100测试socket LQ老化socket
