应用场景

射频变压器广泛应用于电子电路中,主要用于:

1. 阻抗匹配:实现最大功率传输并抑制信号反射;

2. 电压/电流变换:信号放大或衰减;

3. 直流隔离:阻断直流分量同时允许交流信号通过;

4. 平衡-不平衡转换:如平衡放大器中的信号接口。

变压器电路与阻抗关系

当信号电流流经初级绕组时,产生的磁场会在次级绕组感应电压。连接负载后,负载中将产生交流电流。

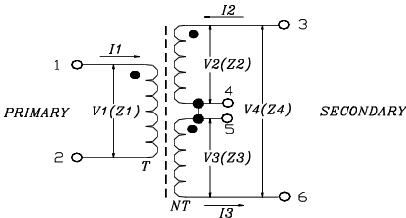

关键公式(以图1c为例):

V4=NV1,V2=V3=NV12V_4 = NV_1,\quad V_2=V_3=\frac{NV_1}{2} V4=NV1,V2=V3=2NV1

当次级两端接匹配阻抗Z2=Z3=N2Z12Z_2=Z_3=\frac{N^2Z_1}{2}Z2=Z3=2N2Z1时,可实现理想的功率分配。

射频芯片测试

Figure 1c Transformer with Center-tapped Secondary

鸿怡电子的射频芯片测试座在此类测试中可提供:

· 精准阻抗匹配:支持50Ω/75Ω系统校准,确保测试结果可靠性;

· 多端口设计:同步测量初级与次级信号,简化平衡-不平衡转换验证流程。

性能特性分析

插入损耗与带宽

插入损耗指实际变压器与理想变压器的功率差异,受绕组寄生电感、磁芯损耗等因素影响。

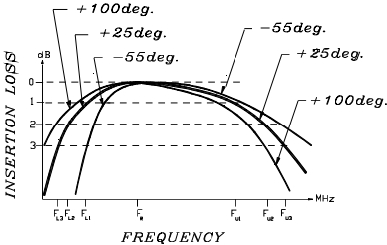

典型频响曲线(图3)显示:

· 低频损耗与磁化电感相关;

· 高频损耗由分布电容、漏感及核心损耗主导。

射频芯片测试解决方案 (2)

Figure 3 Typical Frequency Response of an RF Transformer

鸿怡电子测试座的宽频校准技术可覆盖100kHz100GHz范围,有效捕捉高频段损耗特性,助力高速信号链路优化。

阻抗与回波损耗测量

通过匹配负载校准,可量化变压器的反射系数(VSWR)。例如:

· 1:2变压器需在次级接2Z初级2Z_{\text{初级}}2Z初级负载;

· 使用定向耦合器分离入射/反射信号,提升测量精度。

鸿怡电子的自动化射频测试方案集成S参数分析功能,可一键生成阻抗匹配报告,加速产品研发迭代。

物理参数与等效电路

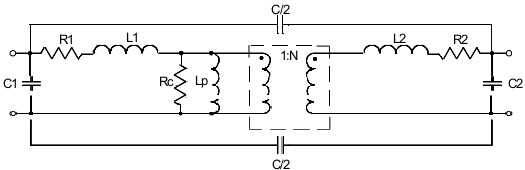

变压器的等效模型(图8)包含:

· 漏感L1/L2L_1/L_2L1/L2:影响高频隔离度;

· 绕组电阻R1/R2R_1/R_2R1/R2:导致功率损耗;

· 磁化电感LpL_pLp:决定低频截止特性。

射频芯片测试解决方案 (1)

Figure 8- Equivalent Circuit of Transformer

鸿怡电子的高精度探针可对微小元件进行无损检测,量化温度对磁导率的影响,优化热管理设计。

幅度与相位平衡测试

针对中心抽头变压器(图1c),需通过匹配网络分离两路输出信号:

· 幅度平衡:计算两路信号功率差异(单位dB);

· 相位平衡:验证180°分相精度。

射频芯片测试socket

Figure 11 Model ADTT1-1 Amplitude, Phase Unbalance

鸿怡电子射频芯片测试座支持双通道同步测量,自动补偿电缆损耗,确保测试数据可重复性。

射频变压器的性能依赖精密设计与严格测试。鸿怡电子的射频芯片测试座通过以下技术优势,成为工程师的理想选择:

1. 宽频带覆盖DC-18GHz兼容主流通信标准;

2. 高稳定性:温度漂移<0.1dB-40℃~85℃);

3. 自动化集成:支持ATE系统对接,提升产线效率。

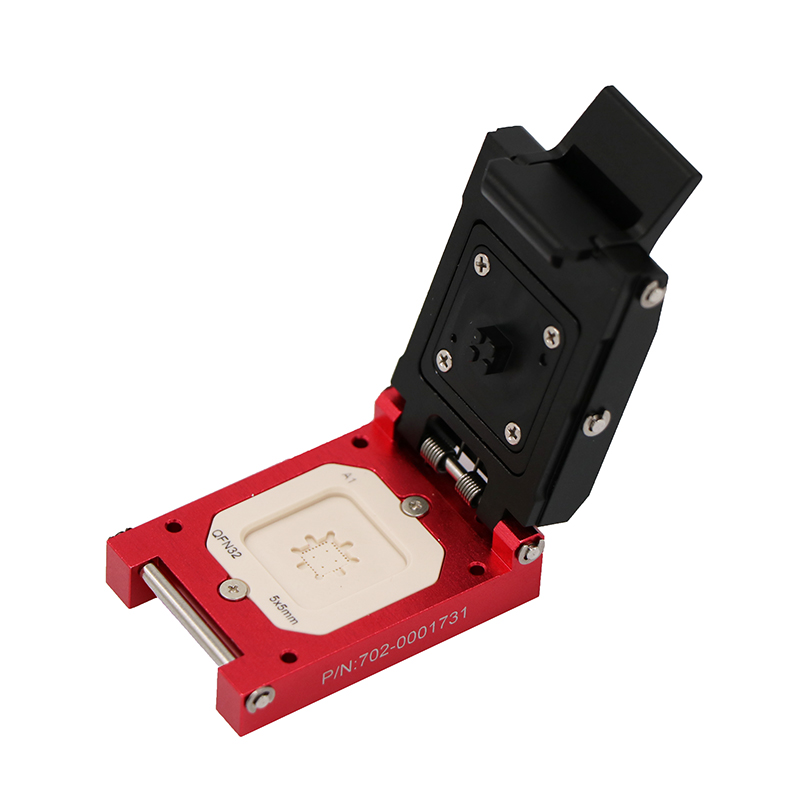

射频芯片测试座

如需进一步了解射频芯片测试解决方案,可访问鸿怡电子官网获取技术白皮书。
