在芯片封测行业市场上,QFN封装芯片有3种测试,测试、烧录、老化,即对应QFN测试座、QFN烧录座、QFN老化座。
HMILU案列:

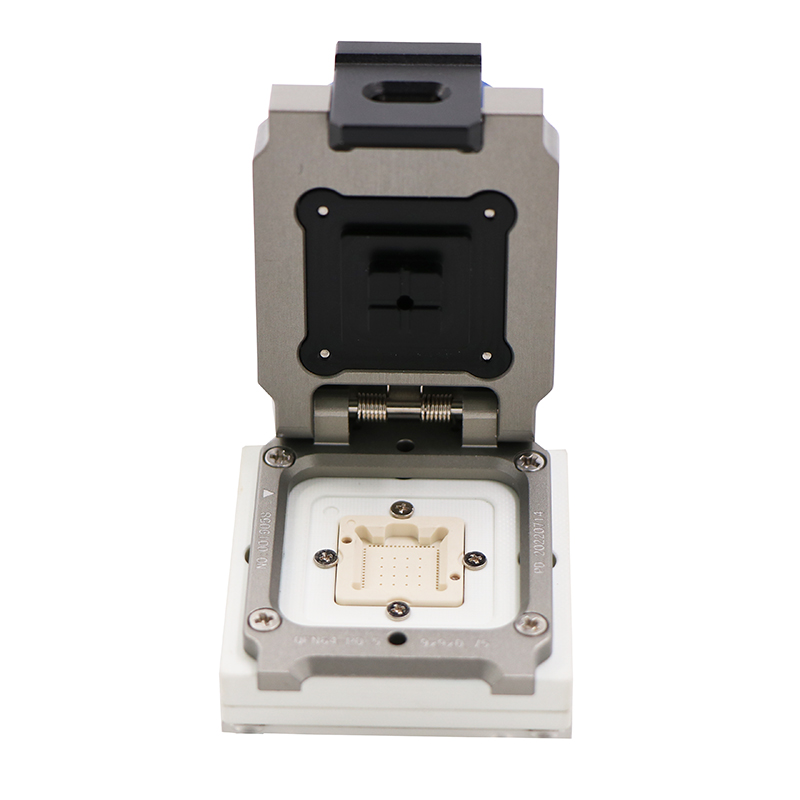

QFN探针测试座
特点:
芯片引脚:64pin
芯片引脚间距:0.5mm
芯片尺寸:9×9mm
采用合金材料旋钮方式,无缝隙压合
QFN封装具有良好的热性能,QFN封装底部有一个大面积的散热焊盘,可以用来传递封装芯片工作产生的热量,从而有效地将热量从芯片传递到芯片PCB上,PCB散热焊盘和散热过孔必须设计在底部,提供可靠的焊接面积,过孔提供散热方式;PCB散热孔能将多余的功耗扩散到铜接地板上,吸收多余的热量,从而大大提高芯片的散热能力。
HMILU案列

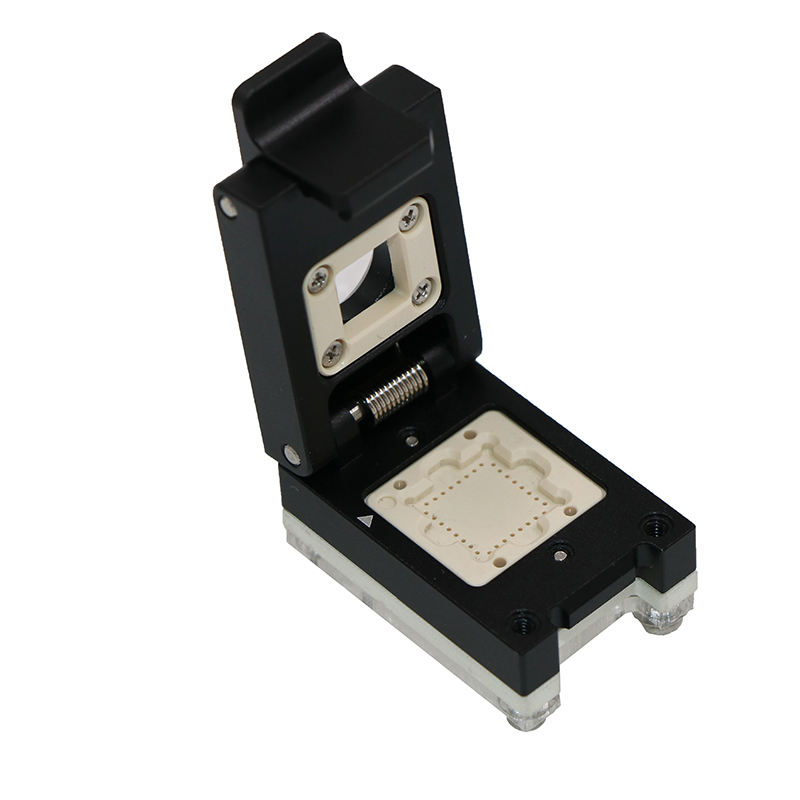

QFN翻盖合金测试座
特点:
芯片引脚:48pin
芯片引脚间距:0.4mm
芯片尺寸:6×6×0.85mm
采用翻盖式合金材料
在鸿怡电子除提供行业应用QFN测试座以外,还有行业全系各种芯片封装测试座/老化座/烧录座/芯片测试夹具/测试治具/配件/测试架等,根据需要随需所定!
QFN老化测试座在室温下,通常是指芯片在高温、低温、湿度、盐度下的测试,以及长期测试时的散热效果。测试座塑料耐温不变形或燃烧!在恶劣的环境下进行老化测试。芯片老化测试决定了芯片设计后是否能面世;
HMILU案列

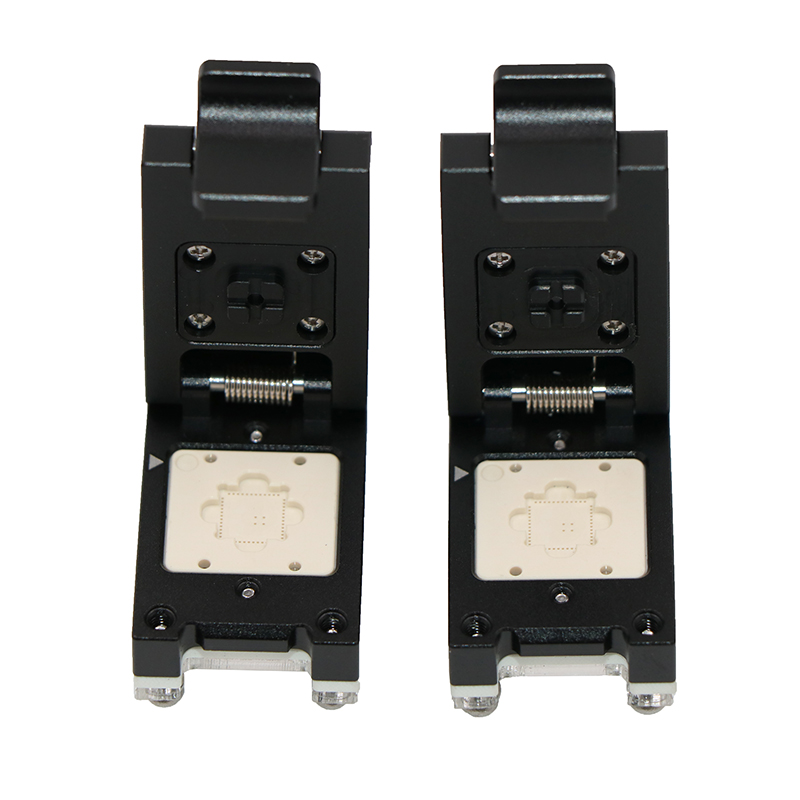

QFN探针老化座
特点
芯片引脚:32pin
芯片引脚间距:0.89mm
芯片尺寸:8.84×8.84mm
结构:翻盖式
材料:合金
老化温度:+99°
QFN测试座、QFN老化座、QFN烧录座,希望能帮助您进一步了解芯片测试座。需要芯片测试座的朋友可以查询搜索“鸿怡电子”或者“HMILU”!
