当工程师们需要对芯片进行测试的时候，没有测试软件，又没有测试方法？那么如何快速简单地完成功能测试呢？
现在，就由鸿怡电子教大家一招——借助IC测试治具的方式能帮您很好地解决这个问题。
关于定制的IC测试夹具，它基于您现成的测试主板来实现的。当您有一款芯片需要测试并确认其功能是否良好，或者说在某个主板上是否测试这款芯片是否匹配这个主板的功能。这样的话，您可以通过选择一个主板（通用类主板或者公版主板）去制作IC测试治具。

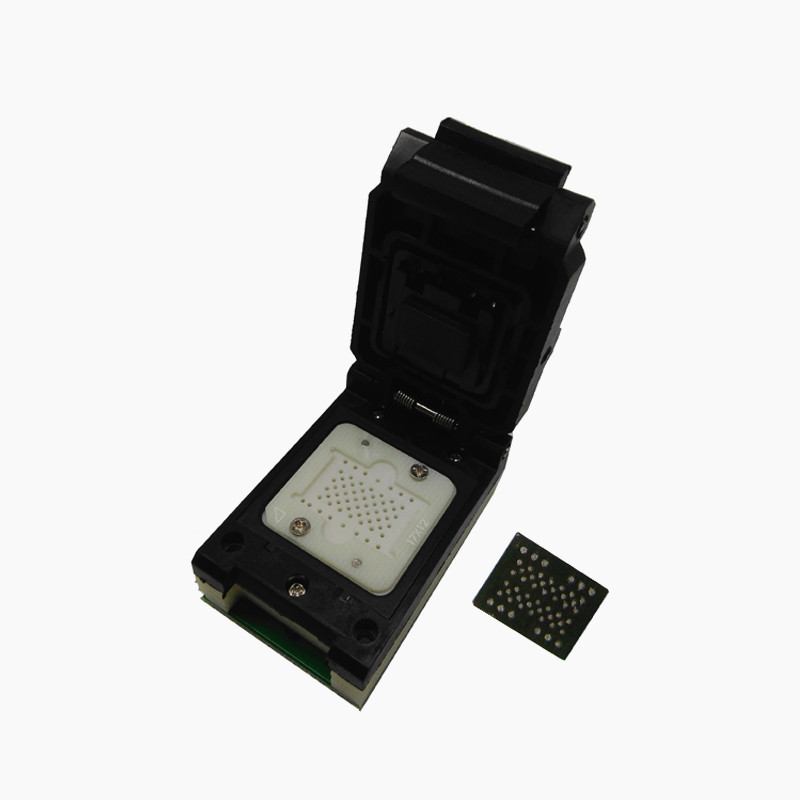

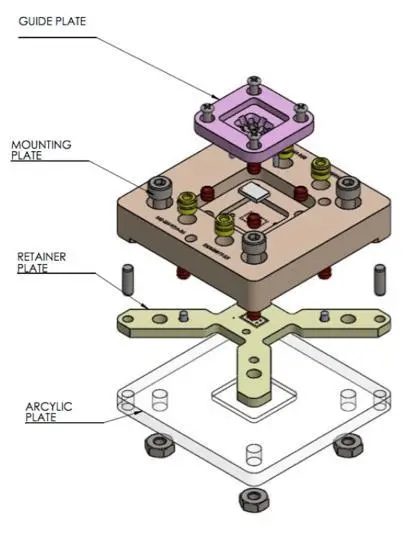

从上图中，IC测试座的结构可知，其结构分别由引导板，安装板，固定板，亚克力板组成。
为什么要介绍一遍测试座的结构？
因为测试座是测试工具的核心，但核心的技术困难在于测试座的安装和定位。这是IC测试处理工具成功的关键。如上所示，上图在亚克力板的底部有螺钉孔和定位孔，旨在保护测试座底部的测试探针。
让我们换个思路，如果把下面的亚克力板换成主板进行测试，是不是思路就更清晰明了?这就是IC测试夹具的思路，其实它很简单，就是将测试座组装到测试板上，这种方式是原来定制测试座的安装方式，但是定制测试座的朋友都是自己根据测试座的PCB定位图来设计PCB的。测试夹具更加简单粗暴。在原测试主板上，采用机械定位或用原PCB上的定位孔定位测试座的位置。一般采用专用设备进行精确定位，或采用某一点取相对距离来实现精确定位。

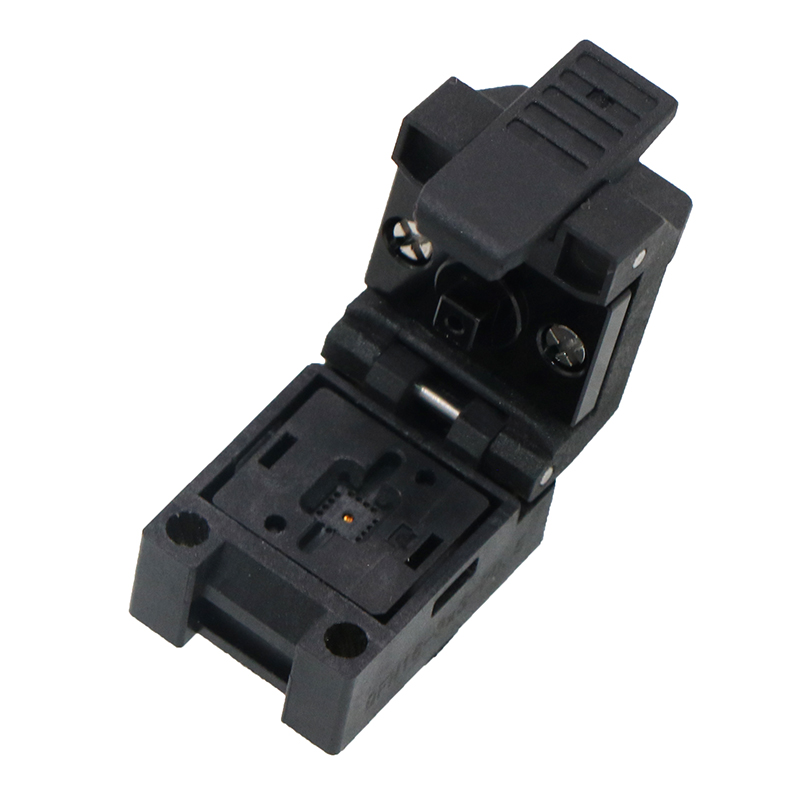

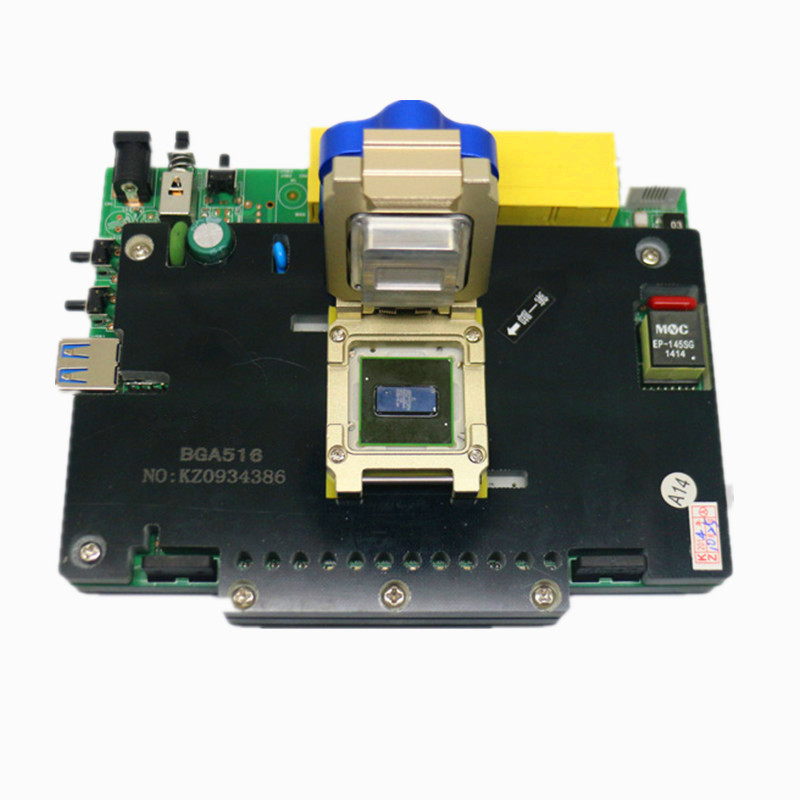

如图所示，IC测试夹具的基本结构如图所示，IC芯片在顶部，探针在中间。探针经过精确定位后，可精确测量接触点为零的焊盘与锡球。
因为IC测试夹具适合进行功能测试，所以有很多特殊功能的芯片，需要不同的设计，比如大电流，需要设计大电流探头或大电流触点块;例如，高频，你需要同轴连接器，或者你需要被隔离;再比如数模转换芯片，它需要做好数模地分割，所以在制作夹具时，就需要判断PCB的地分割来进行设计。
如果您也有关于测试治具的问题，请给我信发送邮件。
