定制蝶形管壳BTP32pin模块探测器测试座夹具socket

定制碟形管壳32PIN-1.27（23.55x32）测试座产品特点:

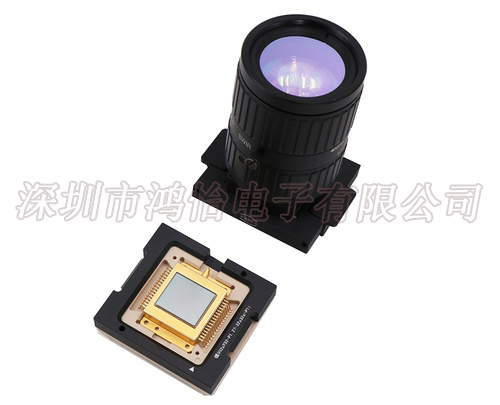

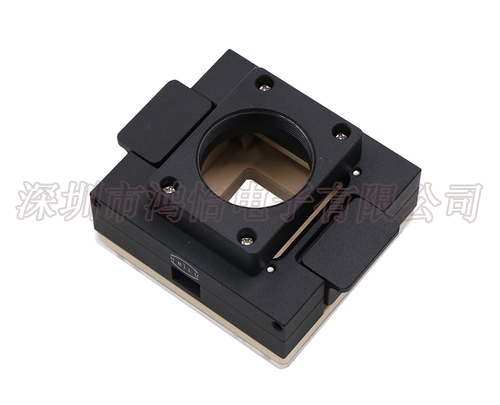

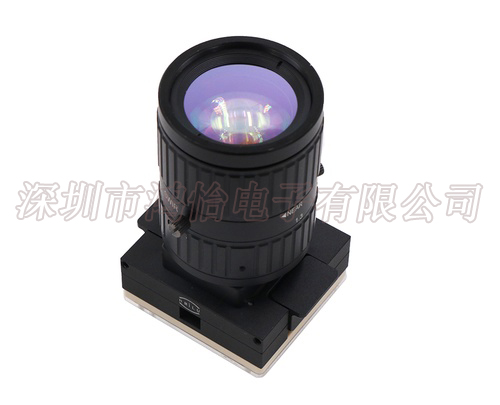

上盖设计螺纹接口，可直接安排测试镜头使用。
可做高频率测试:最高频率30GHz
定位精准度高:CNC精加工工艺公差一个丝
使用寿命长:机械寿命可达10万+次
稳定性高:外壳采用LA6061材料，表面阳极硬氧绝缘。
使用环境温度：-55℃~+155℃。
可维护性高:采用模块化设计,全配件可单独更换。
可标准化:产品设计周期短,交货速度快。

销售工程师：13622364332（微信同号）、黄小二

服务热线： 13631538587

在线咨询

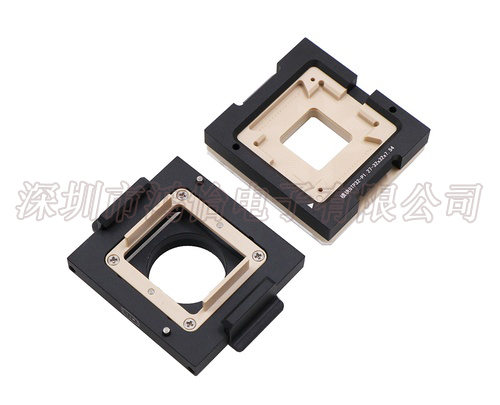

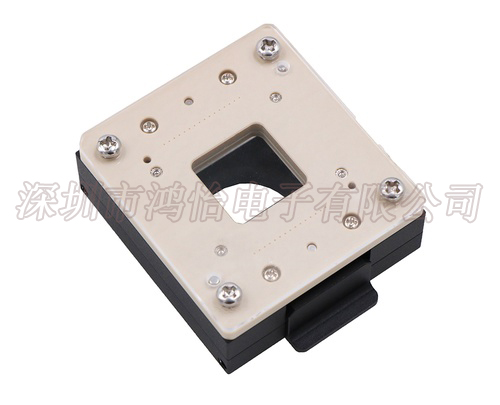

鸿怡电子生产定制蝶形管壳BTP32pin模块探测器测试座夹具socket产品介绍

32pin蝶形管壳封装测试座产品参数

封装类型：蝶形模块
引脚位数：32pin
中心间距：1.27mm
本体尺寸：23.55x32mm
模块测试座产品特点
1、采用双扣锁紧式结构，兼容人工或ATE自动化使用；
2、上盖压板仅压合管脚平整的边缘，不接触管壳本体，下压平稳，压力均匀，不移位；
3、探针的爪头形突起能刺破焊接球的氧化层，接触可靠；
4、高精度的定位槽，保IC定位以及焊盘精确导通；
5、采用浮板结构设计，装取芯片时保护器件压合风险。
6、镀金探针材料，导电性能稳定，抗氧化强，使用周期长。
7、探针可更换，维修方便，成本低
8、核心部件采用PEEK工程塑胶板加工成型，针孔光滑不卡顿，绝缘电阻高；
9、最小可做到跳距pitch=0.35mm(引脚中心到中心的距离）；

产品优势：

全功能集成：电气、光学、热管理、机械定位一体化设计，简化测试流程

高精度测试：稳定的电气连接与光学对准，确保测试数据准确性与重复性

模块保护：零插拔力设计 + ESD 保护，避免测试过程中模块损坏，降低测试成本

高效测试：快速插拔 + 多通道设计，适配自动化生产线，大幅提升测试效率

灵活适配：支持定制不同规格蝶形管壳模块封装，可更换组件适配不同型号，提高设备利用率

BTP32-1.27（23.55x32）蝶形管壳封装图纸
