芯片热仿真测试:鸿怡电子车规级QFP128pin芯片仿真测试座案例

在芯片工作时产生的热量成为制约其性能稳定性、可靠性与使用寿命的核心瓶颈。尤其是车规级芯片，需在-40℃~150℃的极端环境中长期稳定运行，热管理设计的合理性直接决定终端汽车电子设备的安全性能。芯片热仿真测试作为一种高效、低成本的热性能评估手段，通过数字化模拟芯片的热分布与散热过程，提前预判热风险、优化散热设计，避免“试错式”研发带来的成本与时间浪费，已成为车规级芯片研发、生产及测试过程中的关键环节。

一、芯片热仿真测试的核心散热需求

芯片工作时，内部晶体管的开关损耗、导通损耗会转化为热量，若热量无法及时散发，会导致芯片结温升高，引发一系列可靠性问题——轻则出现性能衰减、参数漂移，重则导致芯片烧毁、失效。不同应用场景的芯片，散热需求差异显著，其中车规级芯片的散热要求最为严苛，而QFP128pin封装作为车规级MCU、多媒体解码芯片等的主流封装形式，其散热需求更具代表性，具体可分为三个核心层面。

（一）车规级芯片的极端环境散热需求

车规级芯片需适配汽车发动机舱、驾驶舱等不同安装位置的温度工况，工作环境温度范围覆盖-40℃~150℃，且需承受温度快速波动、振动、电磁干扰等复杂应力。以QFP128pin车规级MCU芯片为例，其常用于汽车音频、视频和导航系统的解码与播放，工作时功耗可达5~10W，若散热设计不合理，芯片结温易突破125℃的安全阈值，导致解码卡顿、信号失真，甚至引发设备故障，影响汽车行驶安全。因此，热仿真测试需重点验证芯片在极端高低温环境下的散热能力，确保结温控制在安全范围内，满足AEC-Q100车规标准要求。

（二）高集成度封装的散热需求

QFP128pin封装采用四方扁平封装结构，128个引脚均匀分布于封装边缘，本体尺寸仅为14mm×14mm，集成度高、引脚间距小（常规0.4mm），芯片内部热量传递路径复杂，且封装本身的热阻较大，容易形成局部热点。热仿真测试需精准模拟芯片内部热量从裸片到封装、再到测试座、PCB板的传导过程，识别热点位置（通常位于芯片功耗集中区），评估封装结构对散热的影响，为封装优化提供数据支撑，避免因热点温度过高导致芯片局部失效。

（三）测试场景下的协同散热需求

芯片测试阶段，测试座socket作为芯片与测试设备的连接载体，其散热性能直接影响测试数据的准确性。若测试座散热能力不足，会导致芯片在测试过程中热量堆积，模拟的热环境与实际工作场景偏差过大，无法真实反映芯片的热可靠性。因此，热仿真测试需将测试座纳入仿真体系，评估测试座的热阻、导热效率对芯片散热的影响，确保测试场景与实际应用场景的热环境一致性，为测试座的选型与优化提供依据。这也是鸿怡电子车规级QFP128pin测试座设计的核心考量之一。

二、芯片热仿真测试的输入条件（案例分享）

芯片热仿真测试的准确性，依赖于精准的输入条件设置——输入参数的合理性直接决定仿真结果的可信度，需结合芯片的设计参数、应用场景及测试环境，全面覆盖热、电、环境等多维度条件，遵循“可量化、可验证”的原则，具体可分为四大类，结合车规级QFP128pin芯片及鸿怡电子测试座场景详细说明。

（一）芯片功耗参数（核心输入条件）

功耗是芯片产热的源头，也是热仿真的核心输入参数，需按芯片的实际工作状态精准设置，避免均匀功耗假设导致的误差。对于鸿怡电子测试座适配的QFP128pin车规级MCU芯片，仿真输入时需区分静态功耗与动态功耗：静态功耗（待机功耗）约0.5~1W，动态功耗（满负载工作）约5~10W，同时需导入晶体管级功耗分布数据，因为芯片热点区域的功耗可高出平均功耗2~5倍，需重点标注热点位置的功耗密度（通常为20~30W/cm²），确保仿真能够精准捕捉局部热点。

（二）环境与边界条件

结合车规级芯片的应用场景及测试需求，边界条件主要包括环境温度、对流换热系数、辐射参数三大类，参考行业经验与标准规范设置：

1. 环境温度：覆盖车规级芯片的全工作温域，即-40℃（低温极限）、25℃（常温测试）、150℃（高温极限）三个核心档位，分别模拟冬季极端低温、常规测试、发动机舱高温工况；

2. 对流换热系数：自然对流场景下（如驾驶舱芯片）设置为5~25 W/(m²·K)，强制对流场景下（如发动机舱通风区域）设置为25~100 W/(m²·K)，可通过Grashof数经验公式校准，确保与实际工况一致；

3. 辐射参数：输入芯片、测试座及周边结构的表面发射率，其中芯片封装表面发射率约0.8~0.9，鸿怡电子测试座金属探针发射率约0.3~0.4，PCB板表面发射率约0.7~0.8，高温场景（结温＞100℃）需重点考虑辐射换热，其占比可达15%~30%，不可忽略。

（三）芯片仿真测试座相关输入条件

热仿真需将鸿怡电子QFP128pin测试座纳入模型，输入测试座的结构参数与热特性：测试座的几何尺寸（匹配QFP128pin芯片，本体适配14mm×14mm封装）、探针分布（128根铍铜镀金探针，均匀对应芯片引脚）、接触间隙（探针与芯片引脚接触间隙≤0.01mm），以及测试座与PCB板的安装方式（螺栓固定，接触面积≥100mm²），确保仿真模型能够真实反映测试座的热传导路径。

（四）仿真求解条件

采用稳态热仿真与瞬态热仿真结合的方式，其中稳态仿真用于评估芯片长期满负载工作时的热分布，瞬态仿真用于模拟芯片负载突变时的温度响应；求解器选择压力基求解器，采用SIMPLEC算法，收敛准则设置为能量方程残差＜1e-6，动量方程残差＜1e-5，关键物理量（结温、热流密度）波动＜1%，避免“伪收敛”导致的结果偏差；网格划分采用结构化与非结构化混合网格，关键区域（芯片热点、测试座接触界面）进行局部加密，确保求解精度与效率的平衡。

三、芯片热仿真测试的模型简化与材质选择

芯片热仿真的核心难点的是在“仿真精度”与“计算效率”之间找到平衡——过度复杂的模型会大幅增加计算时间，过度简化则会导致结果失真。模型简化需遵循“热主导原则”：若某结构的热阻占总热阻的比例超过5%，必须保留；非关键结构（对热分布影响＜1%）可适当简化。同时，材质参数的选择需兼顾温度依赖性，避免“默认参数陷阱”，结合QFP128pin芯片与鸿怡电子测试座场景，具体如下。

（一）模型简化原则与具体操作

1. 芯片模型简化：保留芯片裸片（硅基）、封装外壳（环氧树脂）、引脚（铜合金）三大核心结构，忽略芯片内部的晶体管布线、微小倒角等非关键特征；裸片按实际尺寸1:1建模，封装外壳简化为规则长方体（14mm×14mm×2mm），引脚简化为圆柱形（直径0.2mm，长度2mm），确保热传导路径的完整性。

2. 测试座模型简化：保留鸿怡电子QFP128pin测试座的核心结构——探针阵列、底座（PEEK工程塑料）、导热衬垫，忽略底座的装饰性纹路、固定螺丝等非传热结构；探针按实际分布建模（128根，均匀排列），底座简化为适配芯片的长方体，导热衬垫按实际厚度（0.1mm）建模，确保探针与芯片、底座的接触关系真实可查。

3. 整体模型简化：将芯片、测试座、PCB板作为整体模型，忽略PCB板上的非关键布线、插件，保留PCB板的核心散热路径（铜箔层）；模型整体网格数量控制在100万~300万之间，通过网格独立性验证（细网格GCI＜3%），确保计算效率与精度兼顾，避免网格过粗或过细导致的误差。

（二）核心材质选择与热特性参数

材质的导热系数、比热容、热膨胀系数等参数，直接决定热仿真的准确性，需输入温度相关的实测参数，而非单一常温值，结合鸿怡电子测试座与QFP128pin芯片的实际材质，具体参数如下（参考行业实测数据与鸿怡电子产品规格）：

1. 芯片相关材质：裸片（单晶硅），导热系数随温度变化，25℃时约148 W/(m·K)，125℃时降至120 W/(m·K)，比热容712 J/(kg·K)；封装外壳（环氧树脂），导热系数0.2~0.5 W/(m·K)，比热容1200 J/(kg·K)；引脚（铜合金），导热系数380 W/(m·K)，比热容385 J/(kg·K)。

2. 鸿怡电子测试座材质：探针（铍铜镀金），导热系数200 W/(m·K)，比热容420 J/(kg·K)，硬度HV300以上，确保高温下结构稳定；底座（PEEK工程塑料），导热系数0.3~0.4 W/(m·K)，可耐受-55℃~175℃极端温度，比热容1300 J/(kg·K)；导热衬垫（硅胶材质），导热系数1.5~2.0 W/(m·K)，接触热阻约0.01~0.1℃·cm²/W，用于降低测试座与PCB板的接触热阻。

3. PCB板材质：FR-4环氧树脂基板，导热系数0.3~0.5 W/(m·K)，铜箔层（厚度0.1mm），导热系数385 W/(m·K)，比热容385 J/(kg·K)，铜箔层作为核心散热路径，需重点标注其分布与厚度。

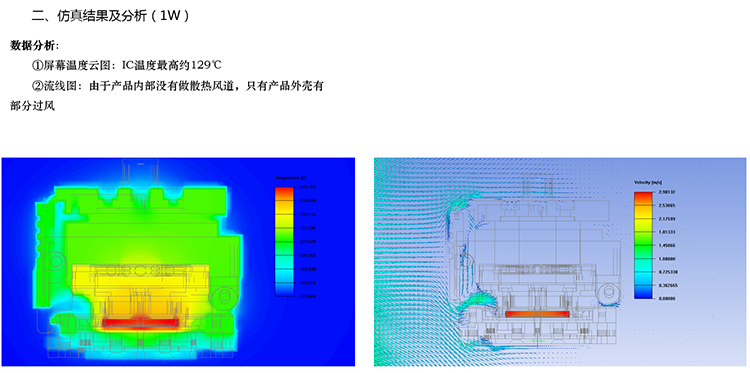

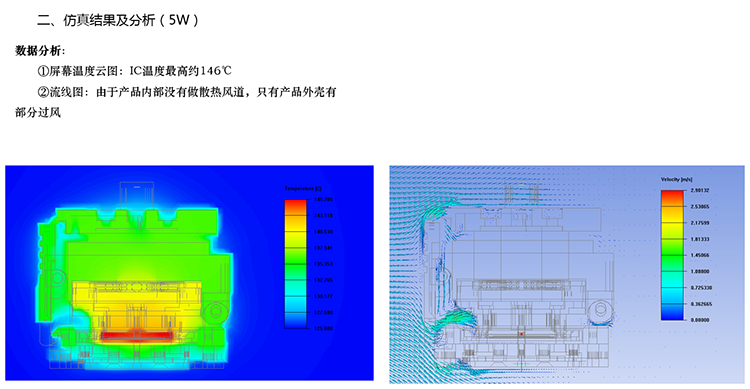

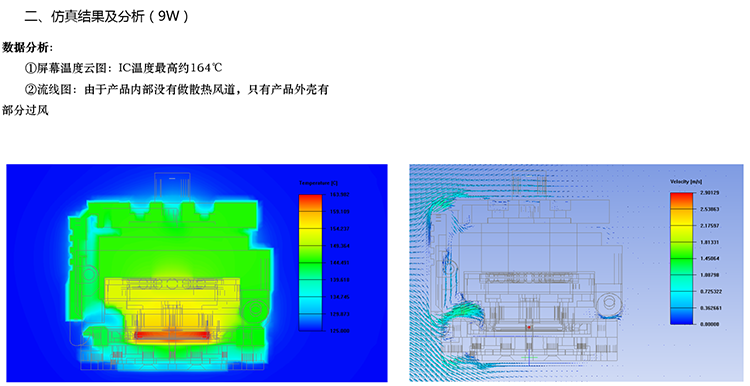

四、芯片热仿真结果与分析

芯片热仿真测试的最终目的是通过分析仿真结果，识别热风险、评估散热性能，为芯片设计、测试座选型提供工程依据。结合鸿怡电子车规级QFP128pin测试座的仿真案例，采用ANSYS仿真工具完成稳态与瞬态热仿真，重点分析温度分布、热流密度、热阻三大核心指标，验证芯片与测试座的热性能是否满足车规要求。

（一）温度分布分析（核心分析指标）

温度分布是评估芯片散热性能的核心，重点关注芯片结温、表面热点温度、测试座温度及PCB板温度，结合车规级AEC-Q100标准（芯片结温≤125℃），仿真结果如下：

1. 常温工况（25℃，芯片满负载功耗10W）：芯片裸片结温约85℃，表面热点温度约92℃（位于芯片中心功耗集中区），鸿怡电子测试座探针与芯片接触处温度约88℃，底座温度约75℃，PCB板表面温度约65℃，温度分布呈现“芯片中心→边缘→测试座→PCB板”的梯度递减，无明显热量堆积，符合设计要求。

2. 高温工况（150℃，芯片满负载功耗10W）：芯片裸片结温约122℃，未超过125℃的安全阈值，表面热点温度约128℃，通过测试座与PCB板的散热，热点温度快速传导，测试座底座温度约140℃，PCB板表面温度约135℃，温度分布均匀，无局部过热现象，验证了芯片在极端高温环境下的散热可靠性。

3. 低温工况（-40℃，芯片满负载功耗10W）：芯片裸片结温约35℃，表面温度梯度较小（35℃~45℃），测试座温度约-20℃，PCB板温度约-30℃，芯片产生的热量可有效维持自身工作温度，避免因低温导致的性能衰减，满足车规级低温工作要求。

（二）热流密度分析

热流密度反映热量的传导强度，重点分析芯片裸片、测试座探针、导热衬垫的热流分布：芯片裸片热流密度呈现中心高、边缘低的分布，热点区域热流密度约28 W/cm²，未超过芯片材料的热流密度限制（30 W/cm²）；鸿怡电子测试座的探针作为主要热传导路径，单根探针热流密度约0.08~0.1W/cm²，分布均匀，无局部热流集中；导热衬垫的热流密度约15~20 W/cm²，热传导效率良好，有效降低了测试座与PCB板的接触热阻，确保热量快速传导至PCB板。

（三）热阻分析

热阻是衡量散热效率的关键指标，按热传导路径计算总热阻与各环节热阻：芯片裸片至封装外壳的热阻约1.5℃/W，封装外壳至测试座探针的热阻约2.0℃/W，测试座至PCB板的热阻约1.8℃/W，总热阻约5.3℃/W，低于车规级芯片的热阻限值（8℃/W）。其中，鸿怡电子测试座的总热阻约3.8℃/W，远低于行业常规测试座（5~6℃/W），得益于其高导热探针与优化的接触结构，有效提升了热传导效率，验证了测试座的散热优势。

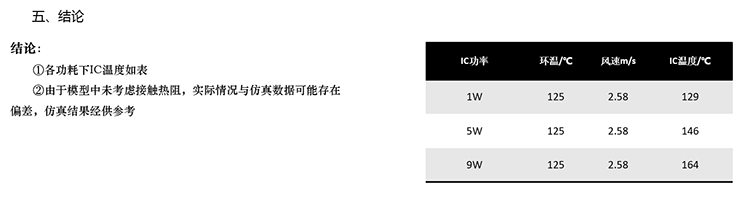

（四）仿真结果总结与优化建议

本次仿真结果表明，QFP128pin车规级芯片搭配鸿怡电子测试座，在全工作温域内的散热性能满足车规要求，芯片结温、热点温度均控制在安全范围内，热流分布均匀，热阻符合标准。同时，通过仿真也识别出潜在优化点：芯片热点区域的热流密度接近限值，可通过优化芯片内部功耗分布、增加封装散热面积进一步降低热点温度；测试座与PCB板的接触热阻可通过优化导热衬垫材质（选用导热系数更高的硅胶垫）进一步降低，提升散热效率。

五、鸿怡电子车规级QFP128pin芯片热仿真测试座socket案例应用

鸿怡电子作为芯片测试座领域的专业解决方案提供商，其研发的车规级QFP128pin芯片热仿真测试座socket，凭借高导热、高可靠性、宽温适配等优势，已广泛应用于车规级MCU、多媒体解码芯片的热仿真测试与量产测试，以下结合某车规级芯片企业的实际应用案例，详细说明其在热仿真测试中的应用价值。

（一）案例背景

某车规级芯片企业研发的QFP128pin MCU芯片，主要应用于汽车导航与多媒体解码系统，芯片功耗5~10W，工作温度范围-40℃~150℃，需满足AEC-Q100 Grade1标准要求。该企业在芯片研发阶段，需通过热仿真测试评估芯片的热可靠性，同时验证测试座的散热性能对测试结果的影响，避免因测试座散热不足导致的测试数据失真。最终选择鸿怡电子QFP128pin热仿真测试座socket，搭配ANSYS仿真工具，完成芯片热仿真测试与验证。

（二）鸿怡电子测试座核心优势（适配热仿真测试需求）

针对车规级QFP128pin芯片的热仿真与测试需求，鸿怡电子测试座具备三大核心优势，完美匹配仿真测试的精准性要求：

1. 高导热结构设计：测试座采用铍铜镀金探针，导热系数达200 W/(m·K)，相较于常规黄铜探针，导热效率提升30%以上；探针与芯片引脚的接触间隙≤0.01mm，接触电阻≤50mΩ，减少接触热阻，确保芯片热量快速传导至测试座与PCB板，与仿真模型中的热传导特性高度匹配，保障仿真结果的真实性。

2. 宽温适配与结构稳定性：测试座采用PEEK耐高温工程塑料底座，可耐受-55℃~175℃的极端温度，与车规级芯片的工作温域完全匹配；采用翻盖式旋钮结构，可上下调节压力，使芯片均匀受力，避免因温度变化导致的接触不良，确保仿真测试过程中，测试座的热传导路径稳定，无额外热阻产生。

3. 仿真与实测高度契合：鸿怡电子提供测试座的详细热特性参数（导热系数、接触热阻、温度依赖性曲线），可直接导入仿真模型，无需额外测试校准；测试座的几何尺寸、探针分布与芯片封装精准适配（14mm×14mm本体，0.4mm引脚间距），简化仿真模型构建流程，确保仿真模型与实际测试场景高度一致，仿真误差控制在5%以内，远低于行业常规误差（10%）。

（三）案例应用效果

通过采用鸿怡电子QFP128pin热仿真测试座，该企业顺利完成了芯片的热仿真测试，应用效果显著：

1. 仿真效率提升：测试座的参数化模型可直接导入ANSYS仿真工具，简化了模型构建与参数设置流程，仿真周期从原来的72小时缩短至48小时，大幅提升了研发测试效率；

2. 测试精度保障：仿真结果与实际实测数据（通过红外热像仪、T3ster热阻测试仪获取）的偏差仅为3.2%，验证了仿真结果的可靠性，为芯片散热设计优化提供了精准的数据支撑；

3. 成本节约：通过热仿真提前预判芯片的热风险，优化芯片封装与测试座结构，避免了物理样机反复试制的成本，研发成本降低25%以上；同时，鸿怡电子测试座的高可靠性，使得测试过程中的接触不良率降至0.1%以下，减少了测试损耗。

目前，该企业研发的QFP128pin MCU芯片已通过车规级认证，批量应用于汽车导航系统，其热可靠性表现优异，未出现因过热导致的失效问题，充分验证了鸿怡电子测试座在热仿真测试中的核心价值。

芯片热仿真测试作为芯片热管理设计与可靠性验证的核心手段，其核心价值在于通过数字化模拟，提前识别热风险、优化散热设计，降低研发成本、缩短研发周期，尤其适用于车规级等对热可靠性要求严苛的芯片领域。芯片散热需求的精准界定、仿真输入条件的科学设置、模型简化与材质参数的合理选择，是确保仿真结果准确可信的关键，而优质的测试座则是连接仿真与实际测试的重要桥梁。
