芯片ESD可靠性测试和ESD功能性测试-芯片测试座解决方案

ESD（静电放电）是微电子领域最隐蔽、最频发的可靠性威胁，芯片防静电可靠性测试是验证芯片抵御静电冲击的核心环节，直接决定芯片在生产、运输、装配与使用全流程的良品率与使用寿命。

一、芯片为什么要做（ESD）测试 静电是无处不在的物理现象，人体走动、设备运行、材料摩擦均可产生数千至数万伏静电电压。芯片内部集成纳米级晶体管、栅氧化层与金属互连线，绝缘层极薄、导电通道细微，对瞬时高压、大电流的静电冲击毫无抵御能力，ESD已成为导致芯片早期失效的首要原因，行业数据显示超30%的芯片失效与静电相关。

ESD对芯片的损伤分为两类：

1.硬失效：静电瞬时能量击穿栅氧化层、熔断金属连线、烧毁PN结，芯片直接报废，表现为无功能、漏电流超标、引脚短路。

2.软失效：静电造成电路参数漂移、逻辑紊乱、性能衰减，初期可工作，后期在使用中突然失效，引发终端设备故障。 同时，ESD测试是行业标准的强制要求：消费电子遵循JEDEC JS-001/JS-002标准，汽车电子执行AEC-Q100-002规范，工业与军工芯片需满足MIL-STD-883标准。未通过ESD测试的芯片，无法进入量产与市场流通。 ESD测试的核心价值，是模拟真实场景的静电冲击，量化芯片抗静电能力，筛选失效品，优化防护设计，从源头保障芯片可靠性。

二、哪些类型的芯片需要做ESD防静电测试 几乎所有集成电路都需做ESD测试，其中对静电更敏感、应用场景更严苛的芯片为必测重点：

1.先进工艺数字芯片：7nm及以下FinFET工艺的CPU、GPU、FPGA、MCU，工艺越精密，栅氧越薄，ESD敏感度越高。

2.高精度模拟芯片：运算放大器、ADC/DAC、传感器芯片、射频芯片，模拟电路对电压噪声与瞬态冲击极敏感。

3.功率半导体芯片：MOSFET、IGBT、电源管理IC、LDO、驱动芯片，承担大电流转换，静电易导致功率器件击穿。

4.存储芯片：DRAM、NAND Flash、NOR Flash，存储单元结构脆弱，静电会造成数据丢失、单元损坏。

5.车规/工业级芯片：车载ECU、电机控制芯片、工控芯片，工作环境恶劣，ESD要求远高于消费电子。

6.小型化封装芯片：QFN、BGA、LGA、CSP等高密度封装芯片，引脚间距小，静电易引发引脚间串扰击穿。 简言之，所有量产、商用的芯片，均需完成ESD测试并达标，无例外。

三、芯片ESD测试核心条件与标准

芯片ESD测试采用三大标准模型，分别模拟不同场景的静电放电，行业通用核心参数如下：

1.人体放电模型（HBM）

测试条件：HBM-2KV-1.5A，放电脉宽130–170ns** HBM模拟人体携带静电接触芯片引脚的放电场景，是最基础、应用最广的测试模型。

测试电压：±2kV（消费电子主流等级，车规可至±8kV）

峰值电流：1.5A - 放电时间：130–170纳秒

测试标准：JEDEC JS-001、AEC-Q100-002

测试方式：引脚对引脚、引脚对地、引脚对电源正负极双向放电，验证全引脚防护能力。

2.器件放电模型（CDM）

测试条件：CDM-500V-20A，放电脉宽6–8nsCDM模拟芯片自身摩擦带电后，引脚接触接地导体的快速放电，是先进工艺芯片最严苛的测试项。

测试电压：±500V - 峰值电流：20A

放电时间：6–8纳秒（瞬态冲击远强于HBM）

测试标准：JEDEC JS-002 - 特点：放电速度极快、电流极大，传统防护电路难以响应，是芯片ESD失效的主要诱因。

3.机器放电模型（MM）

测试条件：MM±500V** MM模拟自动化设备、测试夹具、机械手等金属设备带电接触芯片的放电场景，作为HBM、CDM的补充测试。

测试电压：±500V

测试标准：JEDEC JESD22-A115

应用场景：工业产线、自动化装配场景的芯片可靠性验证。

测试判定规则：完成三种模型放电后，芯片功能正常、电气参数无永久漂移、无漏电流异常、无闩锁效应，即为ESD测试合格。

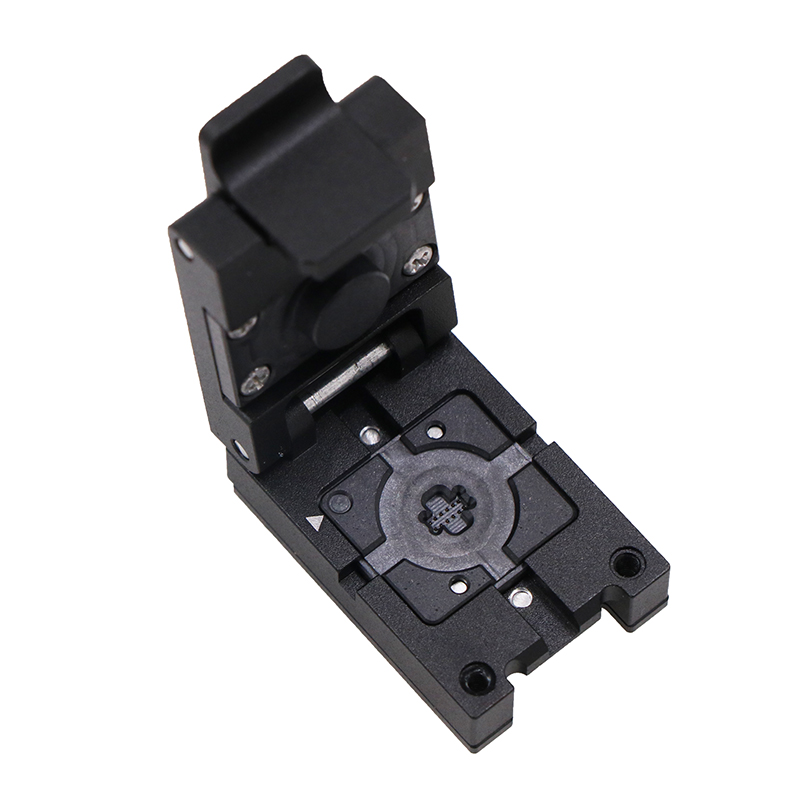

四、鸿怡电子芯片防静电测试座socket案例应用

ESD测试的精准度，高度依赖芯片防静电测试座socket——它是芯片与测试设备的电气连接桥梁，其性能直接决定测试结果的真实性，鸿怡电子的ESD测试座是行业内成熟的应用方案。

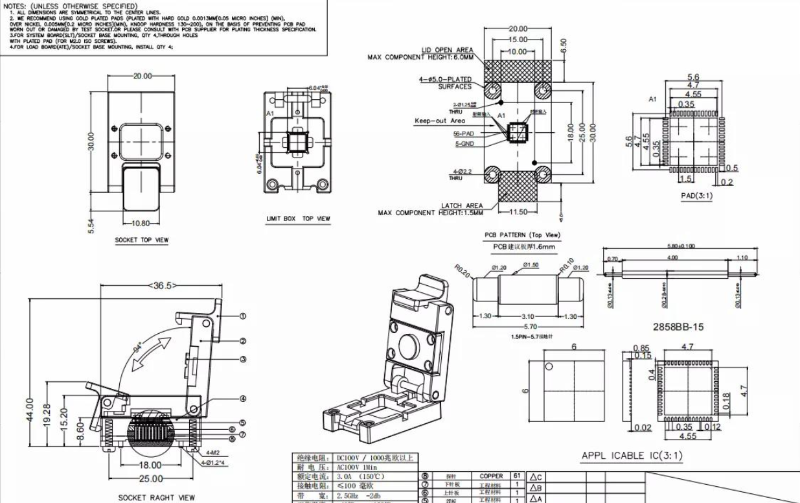

1.鸿怡ESD测试座的核心设计优势

低寄生参数：采用铍铜合金镀金探针，接触电阻稳定≤50mΩ，寄生电感＜0.1nH，完美匹配HBM 1.5A、CDM 20A的瞬态大电流，不衰减、不畸变放电波形，保证测试条件精准复现。

高压绝缘防护：绝缘阻抗DC500V下≥1000MΩ，耐压达700V AC/1分钟，避免测试中高压静电击穿测试座、干扰测试回路，保护芯片与测试设备。

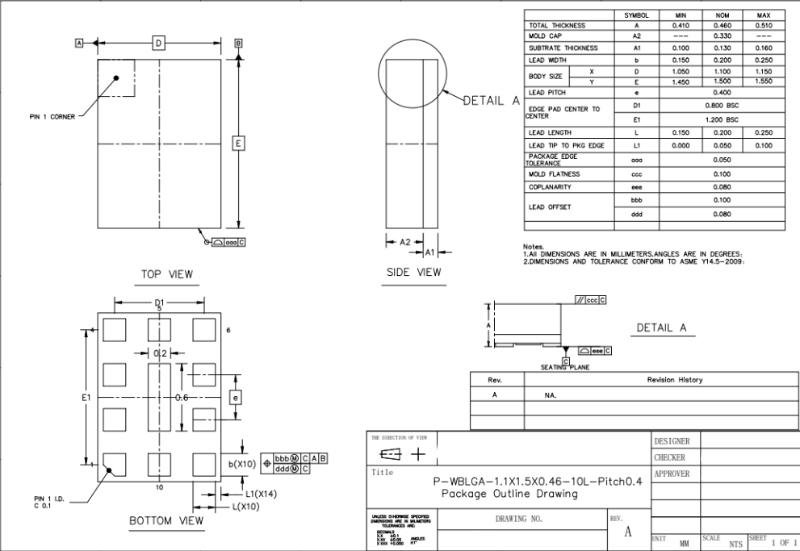

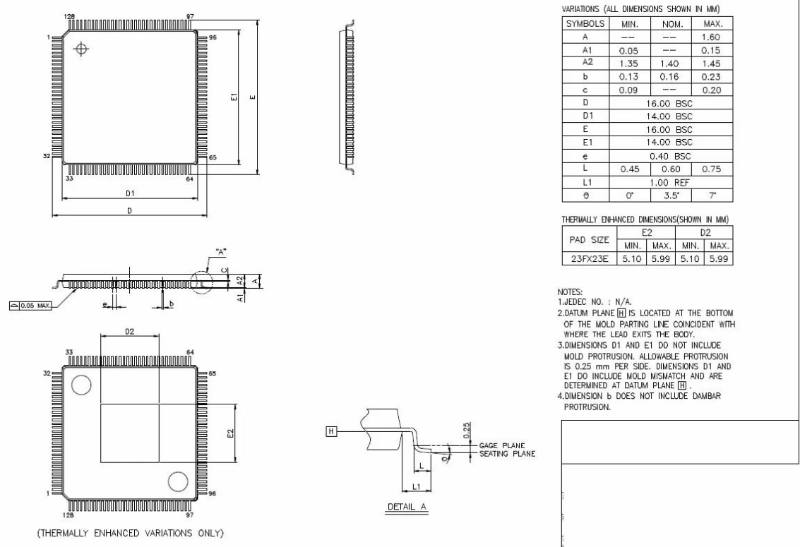

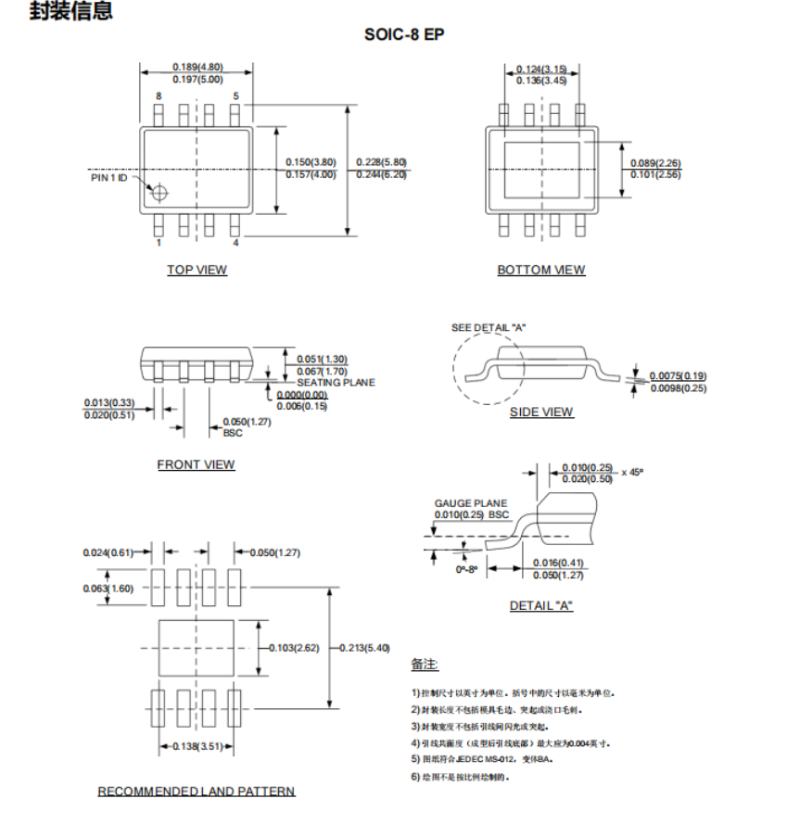

全封装适配：覆盖QFN、BGA、LGA、SOP、PGA等全系列封装，支持0.3mm超细间距引脚，适配先进工艺芯片的高密度测试需求。

稳定机械性能：插拔寿命超10万次，双扣式锁紧结构确保芯片与探针紧密接触，杜绝振动、接触不良导致的误测。

2.实际应用案例

在消费电子MCU芯片ESD量产测试中，鸿怡ESD测试座精准适配HBM 2kV、CDM 500V的测试条件，稳定传导1.5A与20A的瞬态电流，测试良率把控精准，不良品漏测率＜0.1ppm；在车规功率芯片ESD验证中，其大电流承载能力与宽温域稳定性，满足车规级芯片严苛的ESD测试要求，成为芯片可靠性认证的关键支撑。 鸿怡测试座通过优化接地设计、集成静电泄放通道，在测试过程中同步保护芯片，避免测试环节引入额外静电损伤，实现“测试精准+芯片防护”双重价值。

芯片ESD防静电测试是保障微电子器件可靠性的刚需环节，三大测试模型（HBM、CDM、MM）覆盖全场景静电风险，明确的电压、电流、脉宽参数为测试提供统一标准。而鸿怡电子芯片防静电测试座socket，以低寄生、高绝缘、稳接触的特性，成为ESD测试精准执行的核心配件，支撑芯片从研发验证到量产全流程的ESD可靠性管控。
