半导体分立器件（如二极管、MOSFET、IGBT、晶闸管等）是电力电子系统的基石，广泛应用于新能源、工业控制、汽车电子等领域。其性能直接影响系统效率与可靠性，而测试座（Test Socket）、老化座（Burn-in Socket）及烧录座（Programming Socket）是确保器件从设计验证到量产的关键工具。本文深入剖析分立器件的核心特性、测试逻辑及测试座技术要点，揭示其在产业链中的核心价值。

一、半导体分立器件的特性与测试挑战

1. 核心特性

   高功率密度：MOSFET/IGBT需承载数百安培电流与千伏级电压，测试需模拟极端工况。

   高频与快速开关：GaN/SiC器件开关频率达MHz级，测试需保障信号完整性。

   温度敏感性：导通电阻（Rds(on)）、阈值电压（Vth）等参数随温度漂移显著。

2.行业标准与认证

   车规级器件需符合AEC-Q101标准，工业级需满足JEDEC JESD22系列可靠性要求。

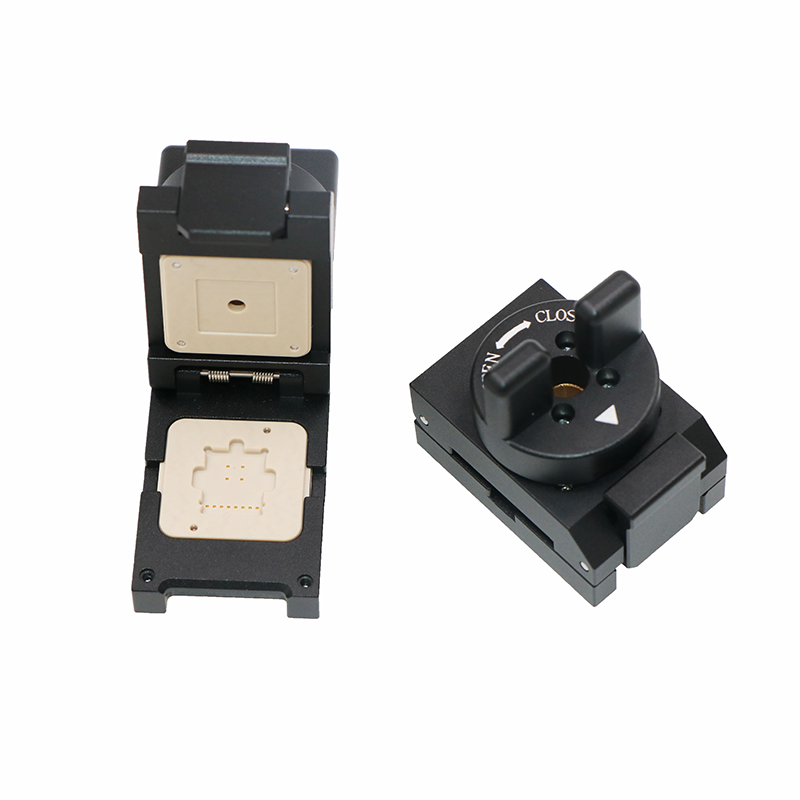

二、分立器件测试座的核心技术参数

1.高电流与高压测试能力

测试座需支持1000A以上脉冲电流（如IGBT短路测试），接触阻抗≤1mΩ，避免温升导致数据偏差。

    高压隔离设计：耐压≥5kV，防止击穿风险。

2.高频信号传输与低寄生参数

    采用射频探针与同轴结构，带宽≥500MHz，减少寄生电容/电感对开关波形的影响。

3.温度控制与热管理

    老化座集成TEC（热电制冷器），支持-65℃~200℃温循测试，实时监控结温漂移。

4.模块化与兼容性

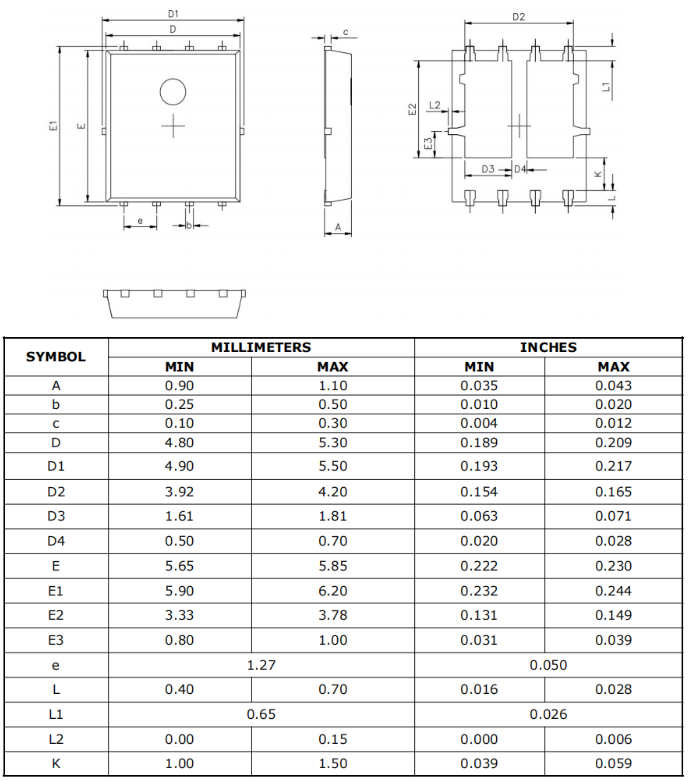

    适配TO-247、DFN、SMD等封装，快速切换测试方案，支持多型号并行测试。

三、分立器件测试方法与关键参数解析

1.静态参数测试

    导通特性：MOSFET的Rds(on)、IGBT的Vce(sat)、二极管的Vf（正向压降）。

    耐压特性：击穿电压（BVdss/BVces）、漏电流（Idss）。

2.动态参数测试

   开关特性：导通/关断时间（Ton/Toff）、反向恢复时间（Trr）。

   栅极电荷（Qg）：通过电荷平台测试优化驱动电路设计。

3.可靠性测试

   HTRB（高温反向偏压）：评估器件长期稳定性。

   H3TRB（高温高湿反偏）：模拟潮湿环境下的失效风险。

四、分立器件测试座与老化座、烧录座的关键应用

1. 研发验证阶段：高精度测试座

    通过四线制开尔文连接法，消除接触电阻对微欧级Rds(on)测量的干扰。

    动态参数测试需搭配高速示波器与专用夹具，捕捉ns级开关瞬态波形。

2. 量产可靠性筛选：高温老化座

    施加额定电压/电流，在高温下持续运行168小时，筛选早期失效器件。

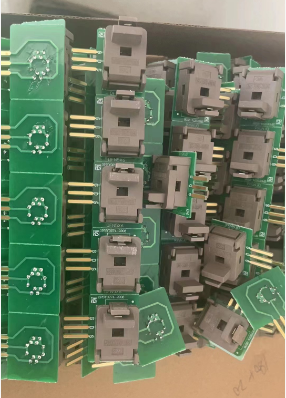

    多工位并行测试（如64工位老化板），提升效率并降低单颗成本。

3.可编程器件配置：智能烧录座

   为IGBT、智能功率模块（IPM）写入驱动参数与保护阈值。

   支持OTP（一次性编程）加密，防止参数篡改。

五、行业趋势与挑战

1.技术挑战

   宽禁带器件测试：SiC/GaN器件的高频高压特性对测试座信号隔离提出更高要求。

   多物理场耦合测试：电-热-力耦合场景下的参数漂移需实时补偿算法。

2.未来方向

   智能化测试系统：集成AI算法，实现参数自适应调整与故障预测。

   车规级测试标准化：满足ISO 26262功能安全要求的测试流程认证。

半导体分立器件测试座不仅是性能验证的“标尺”，根据鸿怡电子分立器件测试座张工指出：其更是推动电力电子技术升级的核心装备。随着新能源、自动驾驶等领域的爆发，高功率、高可靠性的测试方案将成为行业刚需。未来，测试座技术需与器件设计、封装工艺深度协同，以应对第三代半导体带来的全新挑战，助力“双碳”目标下的能源革命。
