IGBT（绝缘栅双极型晶体管）、MOSFET（金属氧化物半导体场效应晶体管）与SiC（碳化硅）MOSFET作为功率半导体领域的核心器件，在新能源汽车、工业变频器、光伏逆变器等场景中发挥着关键作用。然而，其性能与可靠性高度依赖于严格的测试验证。本文结合测试方法、行业标准及国产测试设备（如鸿怡电子功率器件IC测试座、老化座、烧录座）的核心技术，系统解析这三类器件的测试逻辑与应用实践。

一、器件特性与应用场景对比

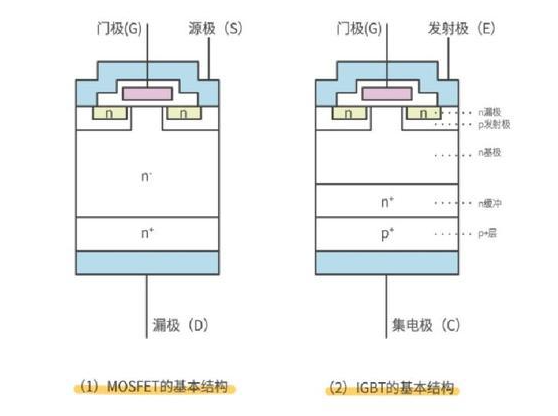

1.IGBT

定义：结合MOSFET的高输入阻抗与双极型晶体管的大电流承载能力，通过电导率调制降低导通损耗，但存在开关拖尾电流问题。

应用场景：高压变频器（如轨道交通牵引系统）、工业电机驱动、电网逆变器。

测试难点：开关损耗高（需双脉冲测试验证）、高温下热稳定性差（需HTOL测试）。

2.Si-MOSFET

定义：单极型器件，依赖电场效应控制电流，高频性能优但耐压能力受限（通常<900V）。

应用场景：消费电子快充模块、中低压电源转换器。

测试重点：导通电阻（Rds(on)）、阈值电压（Vth）、寄生电容（Ciss/Coss/Crss）。

3.SiC-MOSFET

定义：基于碳化硅材料，禁带宽度3.26eV，击穿电场强度是硅的10倍，支持高频（>100kHz）与高温（>200℃）工作，无拖尾电流。

应用场景：800V电动汽车平台、1500V光伏系统、高频航空电源。

测试挑战：动态可靠性（如阈值电压漂移）、高频信号完整性（需低寄生电感IC测试座）。

二、功率器件核心测试方法与标准

1.静态参数测试

测试项：

  导通电阻（Rds(on)/Vce）：通过四线法消除接触电阻影响，精度需达±0.1mΩ。

  阈值电压（Vth/Vge）：SiC MOSFET需依据《SiC MOSFET阈值电压测试方法》标准（如芯合半导体参与制定的标准），确保测试条件统一。

测试设备：半导体参数分析仪（如TH510系列），支持C-V特性曲线扫描与寄生参数一键测试。

2.动态特性测试

双脉冲测试：模拟实际开关工况，测量开关损耗（Eon/Eoff）与电压/电流波形。

  IGBT：需关注拖尾电流导致的额外损耗，测试条件通常为Vdc=600V、Ic=100A、Tj=150℃。

  SiC-MOSFET：高频（>100kHz）下需控制回路电感<10nH（如忱芯科技的叠层电容母排设计）。

标准要求：依据ECPE AQG-324，定义开关能量与热阻的故障阈值。

3.可靠性测试

高温工作寿命（HTOL）：

  条件：SiC-MOSFET需在175℃、额定电压1.3倍下运行1000小时，监测Rds(on)漂移（<10%）。

  设备：鸿怡电子IC老化座支持-55℃~175℃宽温域，集成热电偶实时监控结温。

功率循环测试：模拟实际开关应力，验证封装热疲劳特性，标准要求循环次数>5万次（如车规AEC-Q101）。

4.高频与热特性测试

热瞬态测试：通过T3STER系统记录结温变化，生成RC热模型，优化散热设计（如SiC器件热导率3.7 W/cm·K）。

动态可靠性测试：针对SiC-MOSFET的高dv/dt（>50V/ns）特性，需专用设备模拟高频方波应力（如忱芯科技动态测试系统）。

三、鸿怡电子功率器件IC测试座的关键技术应用

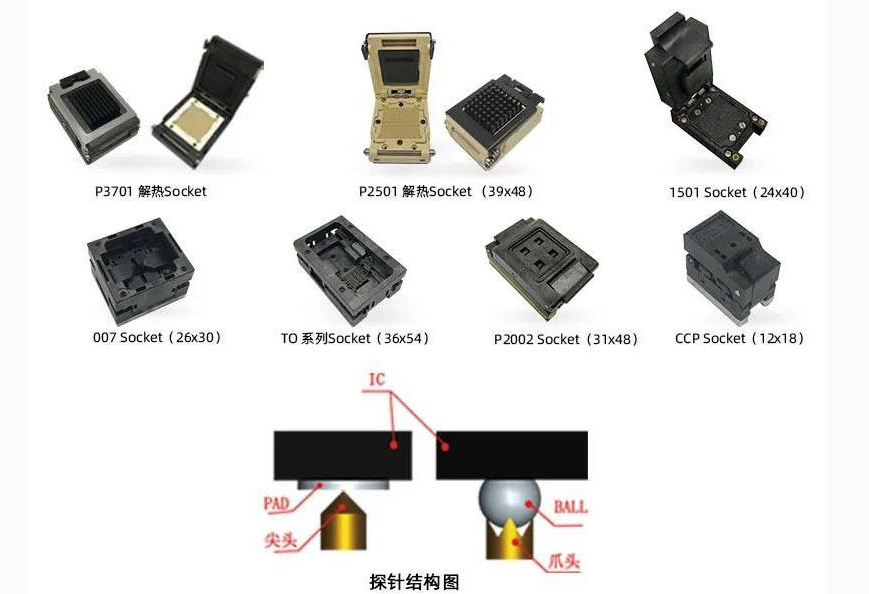

1.高密度IC测试座设计

宽温域适配：碳纤维-殷钢基板（CTE 4.5ppm/℃）确保-55℃~175℃下探针对位精度±5μm，适配车规级SiC-MOSFET测试。

高频信号完整性：同轴探针结构寄生电感<0.1nH，支持40GHz信号传输，满足SiC器件的高频测试需求。

2. 智能化IC老化座

多通道监控：集成电压、温度传感器，支持同时测试6个模块，故障定位至引脚级，适配IGBT模块批量验证。

长寿命设计：镀金铍铜探针插拔寿命>50万次，成本仅为进口产品的1/3，性价比显著。

3.高速IC烧录座

协议兼容性：支持I2C、SPI接口，烧录速率达10Gbps，CRC校验良率>99.99%，适配MCU与SiC驱动芯片的固件编程。

AI驱动优化：机器学习算法动态补偿探针磨损，误判率<0.01%，延长设备使用寿命。

四、功率器件行业趋势与国产化突破

1.高频化与集成化：针对SiC-MOSFET的MHz级开关频率，开发垂直探针阵列与3D封装测试方案，降低寄生参数影响。

2.动态可靠性标准：随着AQG-324等标准的普及，动态测试设备需支持DHTGB/DHTRB等高应力场景，覆盖单管与模块测试。

3.国产替代加速：鸿怡电子IC测试座等企业通过材料创新与模块化设计，打破海外垄断，测试座价格仅为进口1/3，寿命提升2倍。

IGBT、MOSFET与SiC-MOSFET的测试技术是电力电子系统可靠性的基石。国产功率器件IC测试座厂商如鸿怡电子，凭借宽温域兼容性、高频信号适配与智能化测试生态，在车规级、工业级场景中展现了显著竞争力。未来，随着SiC器件向3300V耐压与MHz级频率演进，测试技术将向更高精度、更强动态响应方向突破，推动中国半导体产业链向高端化跃迁。

（注：本文技术参数参考自JEDEC、AEC-Q标准及鸿怡电子公开资料。）
