存储芯片测试座是如何提高EMMC封装系列芯片测试良率的
EMMC封装存储芯片的系列与BGA封装特性
存储芯片中主流EMMC封装系列
EMMC(Embedded MultiMediaCard)采用BGA(Ball Grid Array)封装,通过焊球阵列实现高密度互联,其封装规格根据容量与接口需求分为:
EMMC152:153球BGA(11.5×13mm),容量16GB-64GB,适用于智能穿戴设备;
EMMC153:169球BGA(12×16mm),容量64GB-128GB,主流用于智能手机;
EMMC154:221球BGA(14×18mm),容量128GB-512GB,适配平板电脑与车载中控;
EMMC292:296球BGA(15×20mm),容量512GB-1TB,专用于工业级存储模块。

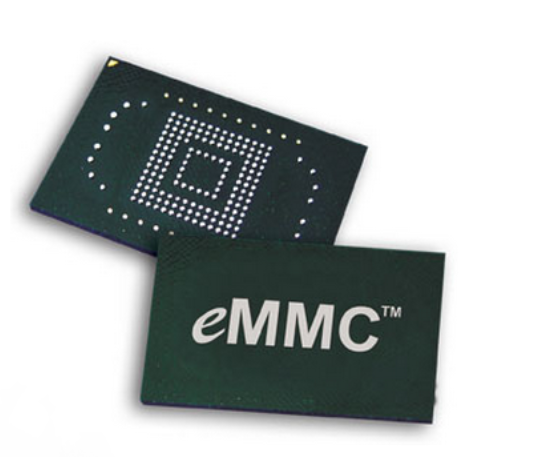

为何EMMC封装又称为BGA封装芯片?
EMMC芯片底部采用球栅阵列(BGA)焊接工艺,通过微米级焊球(直径0.3-0.6mm)实现高密度电气连接,相比传统TSOP封装,BGA具备:
1. 空间利用率高:单位面积引脚数提升3倍;
2. 散热性能优:底部焊球直接导热至PCB,热阻降低40%;
3. 抗振动强:焊点应力分布均匀,通过MIL-STD-883H机械冲击测试。
EMMC芯片的核心要求与场景
| 技术维度 | 要求指标 | 典型应用场景 |
|----------------|---------------------------|---------------------------|
| 容量 | 16GB-1TB(JEDEC标准) | 智能手机、平板电脑 |
| 读写速度 | HS400模式(200MB/s读) | 4K视频录制与实时存储 |
| 温度范围 | -40℃~85℃(工业级) | 车载导航、工控设备 |
| 耐久性 | 3000 P/E Cycles(TLC颗粒)| 安防监控循环擦写场景 |
存储芯片测试挑战与方法
核心测试难点:
高密度焊球接触:需应对0.35mm微间距焊球的对位精度;
高速信号完整性:HS400模式下时钟频率200MHz,信号抖动≤50ps;
寿命验证:需模拟极端温度下的数据保持能力(85℃/1000小时)。
存储芯片关键测试方法:
1. 功能测试(FT):
验证读写速度、坏块管理(BBM)、纠错码(ECC)能力;
工具:协议分析仪(如Total Phase Beagle USB 5000)。
2. 性能压力测试:
连续写入1TB数据,监测传输速率衰减率(要求≤5%);
使用自动化测试平台(如MemTestPro)。
3. 环境可靠性测试:
高温高湿(85℃/85%RH,96小时)下的数据保留能力验证;
振动测试(20Grms,XYZ三轴各30分钟)。

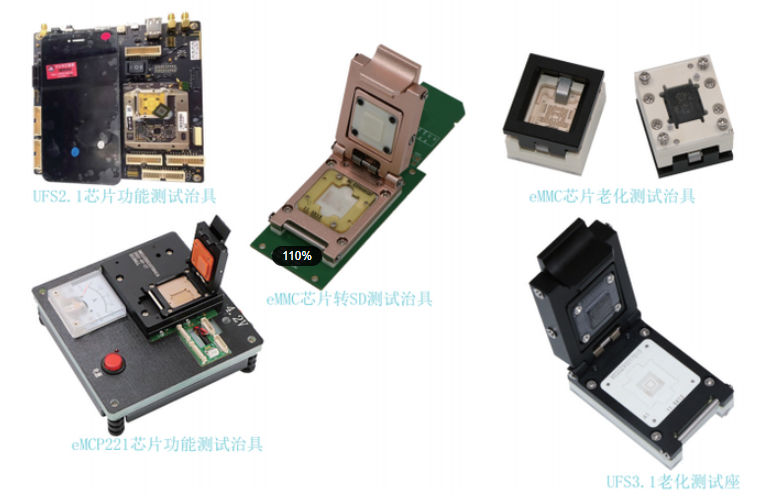

鸿怡电子EMMC存储芯片测试座解决方案

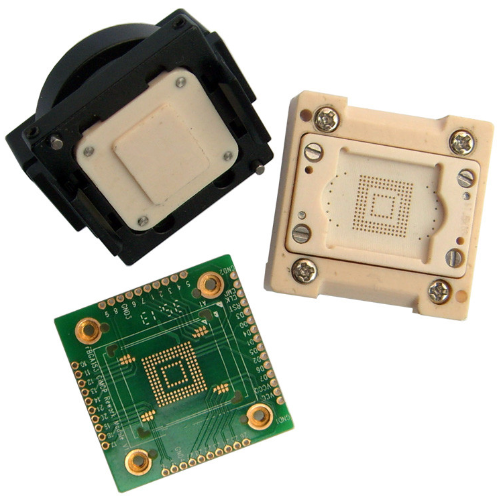

1. 高精度存储芯片测试座socket
技术参数:
支持0.35mm间距BGA焊球,接触阻抗≤15mΩ;
集成HS400模式信号发生器,眼图余量≥0.3UI。
案例:某手机厂商EMMC153芯片量产测试
配置:169针全矩阵探针,支持并行测试8颗芯片;
效率:单日完成10万颗测试,不良品检出率>99.98%。
2. 工业级存储芯片老化座(芯片老炼夹具)
技术参数:
温度范围-55℃~125℃,支持1000小时持续运行;
内置电压纹波抑制模块(波动≤±1%)。
应用:车载EMMC芯片老化验证
流程:85℃高温下循环擦写,筛选早期失效品;
结果:故障率从500ppm降至20ppm。
3. 高速存储芯片烧录座 (芯片编程座、烧写座)
技术参数:
支持UFS/eMMC 5.1协议,烧录速度200MB/s;
集成SM3/SM4国密算法,加密烧录时间≤3秒/颗。
流程:
1. 自动识别芯片ID;
2. 分区烧录(Bootloader+系统镜像);
3. CRC校验与坏块标记。
产能:单日处理量>5万颗。
存储芯片行业技术趋势
1. 大容量化:1TB EMMC芯片量产(3D NAND堆叠128层);
2. 高速接口:EMMC 5.2标准发布(带宽提升至400MB/s);
3. 智能化测试:AI算法实时诊断接触不良(准确率>99.5%)。
EMMC作为嵌入式存储核心载体,其测试需兼顾精度与效率。鸿怡电子通过全流程测试方案,覆盖从研发验证到量产烧录的各个环节,为消费电子、汽车、工业领域提供高可靠性存储芯片质量保障。
