存储芯片测试座是如何提高EMMC封装系列芯片测试良率的

EMMC封装存储芯片的系列与BGA封装特性

存储芯片中主流EMMC封装系列

EMMC（Embedded MultiMediaCard）采用BGA（Ball Grid Array）封装，通过焊球阵列实现高密度互联，其封装规格根据容量与接口需求分为：

EMMC152：153球BGA（11.5×13mm），容量16GB-64GB，适用于智能穿戴设备；

EMMC153：169球BGA（12×16mm），容量64GB-128GB，主流用于智能手机；

EMMC154：221球BGA（14×18mm），容量128GB-512GB，适配平板电脑与车载中控；

EMMC292：296球BGA（15×20mm），容量512GB-1TB，专用于工业级存储模块。

为何EMMC封装又称为BGA封装芯片？

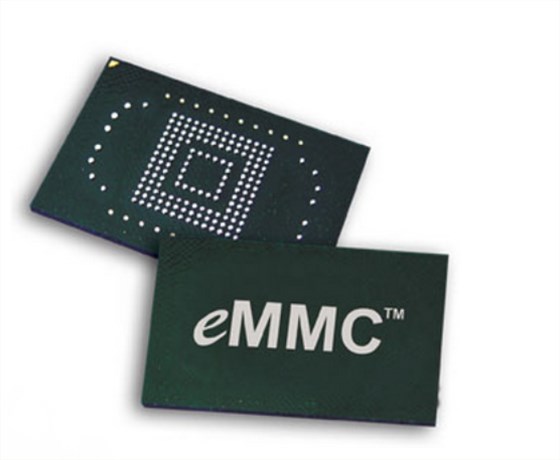

EMMC芯片底部采用球栅阵列（BGA）焊接工艺，通过微米级焊球（直径0.3-0.6mm）实现高密度电气连接，相比传统TSOP封装，BGA具备：

1. 空间利用率高：单位面积引脚数提升3倍；

2. 散热性能优：底部焊球直接导热至PCB，热阻降低40%；

3. 抗振动强：焊点应力分布均匀，通过MIL-STD-883H机械冲击测试。

EMMC芯片的核心要求与场景

| 技术维度 | 要求指标 | 典型应用场景 |

|----------------|---------------------------|---------------------------|

| 容量 | 16GB-1TB（JEDEC标准） | 智能手机、平板电脑 |

| 读写速度 | HS400模式（200MB/s读） | 4K视频录制与实时存储 |

| 温度范围 | -40℃~85℃（工业级） | 车载导航、工控设备 |

| 耐久性 | 3000 P/E Cycles（TLC颗粒）| 安防监控循环擦写场景 |

存储芯片测试挑战与方法

核心测试难点：

高密度焊球接触：需应对0.35mm微间距焊球的对位精度；

高速信号完整性：HS400模式下时钟频率200MHz，信号抖动≤50ps；

寿命验证：需模拟极端温度下的数据保持能力（85℃/1000小时）。

存储芯片关键测试方法：

1. 功能测试（FT）：

验证读写速度、坏块管理（BBM）、纠错码（ECC）能力；

工具：协议分析仪（如Total Phase Beagle USB 5000）。

2. 性能压力测试：

连续写入1TB数据，监测传输速率衰减率（要求≤5%）；

使用自动化测试平台（如MemTestPro）。

3. 环境可靠性测试：

高温高湿（85℃/85%RH，96小时）下的数据保留能力验证；

振动测试（20Grms，XYZ三轴各30分钟）。

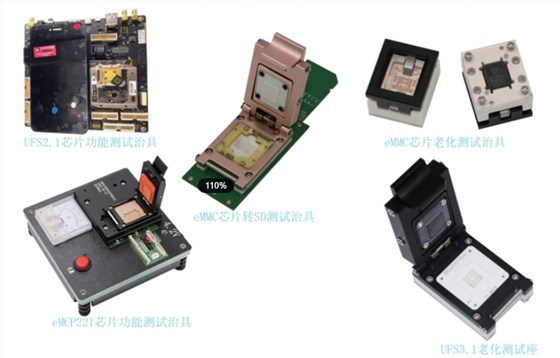

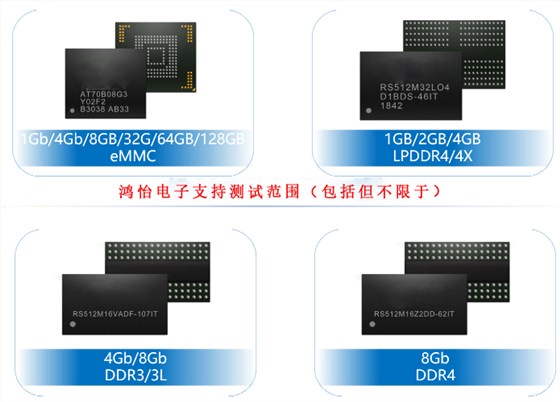

鸿怡电子EMMC存储芯片测试座解决方案

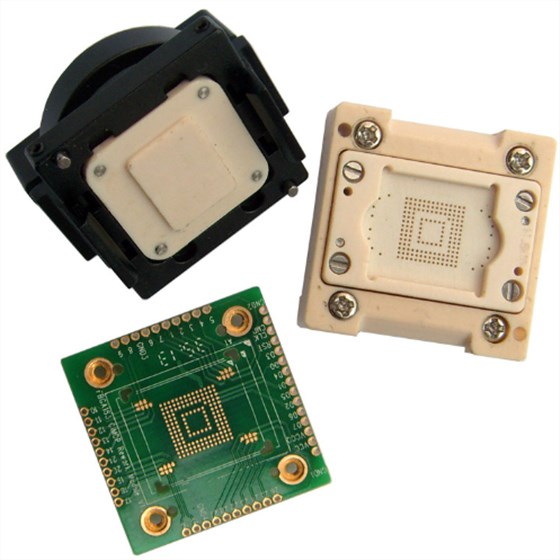

1. 高精度存储芯片测试座socket

技术参数：

支持0.35mm间距BGA焊球，接触阻抗≤15mΩ；

集成HS400模式信号发生器，眼图余量≥0.3UI。

案例：某手机厂商EMMC153芯片量产测试

配置：169针全矩阵探针，支持并行测试8颗芯片；

效率：单日完成10万颗测试，不良品检出率＞99.98%。

2. 工业级存储芯片老化座（芯片老炼夹具）

技术参数：

温度范围-55℃~125℃，支持1000小时持续运行；

内置电压纹波抑制模块（波动≤±1%）。

应用：车载EMMC芯片老化验证

流程：85℃高温下循环擦写，筛选早期失效品；

结果：故障率从500ppm降至20ppm。

3. 高速存储芯片烧录座 （芯片编程座、烧写座）

技术参数：

支持UFS/eMMC 5.1协议，烧录速度200MB/s；

集成SM3/SM4国密算法，加密烧录时间≤3秒/颗。

流程：

1. 自动识别芯片ID；

2. 分区烧录（Bootloader+系统镜像）；

3. CRC校验与坏块标记。

产能：单日处理量＞5万颗。

存储芯片行业技术趋势

1. 大容量化：1TB EMMC芯片量产（3D NAND堆叠128层）；

2. 高速接口：EMMC 5.2标准发布（带宽提升至400MB/s）；

3. 智能化测试：AI算法实时诊断接触不良（准确率＞99.5%）。

EMMC作为嵌入式存储核心载体，其测试需兼顾精度与效率。鸿怡电子通过全流程测试方案，覆盖从研发验证到量产烧录的各个环节，为消费电子、汽车、工业领域提供高可靠性存储芯片质量保障。
