IC测试座/测试治具维护说明

返回列表 来源:鸿怡电子 查看手机网址
扫一扫!IC测试座/测试治具维护说明扫一扫!
浏览:- 发布日期:2018-12-24 16:17:54【

HMILU-深圳市鸿怡电子有限公司

——测试座/测试治具使用、维护说明



目录——

一、测试座/测试治具结构爆炸示意图

二、标准测试流程

三、有球测试和无球测试的区别

四、PCB板的拖锡处理

五、治具的清洁、维护

六、治具的存放保养

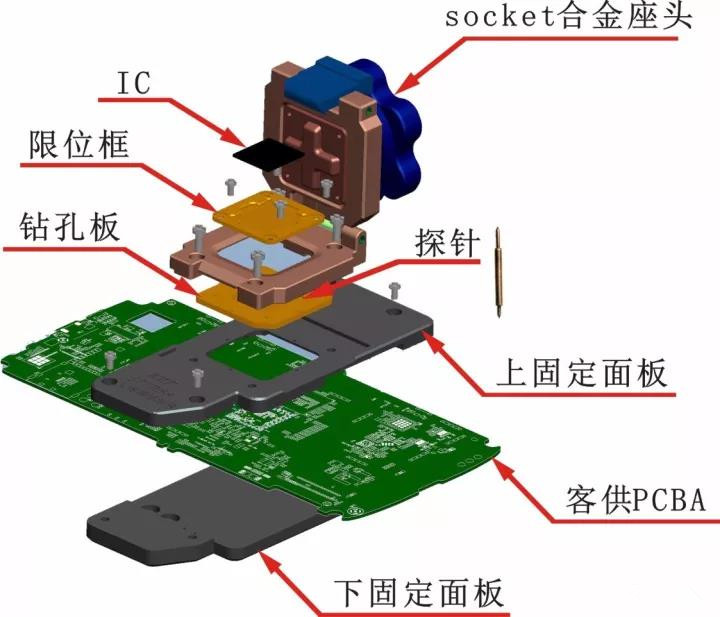

一、测试座/测试治具结构爆炸图示意图:

     ——IC 测试座与测试治具的区别在于,前者客

               户会根据我司提供的socket 布板图 layout

               PCB,后者是我们根据客户的现有的PCBA

               产品板计治具;



        测试座:


IC测试座

 测试治具:

IC测试治具

二、标准测试流程:

        1、先用万用表检查IC是否有开短路问题,

             如果短路,请不要将IC放入治具测试,

             以免电流过大,造成探针烧毁;

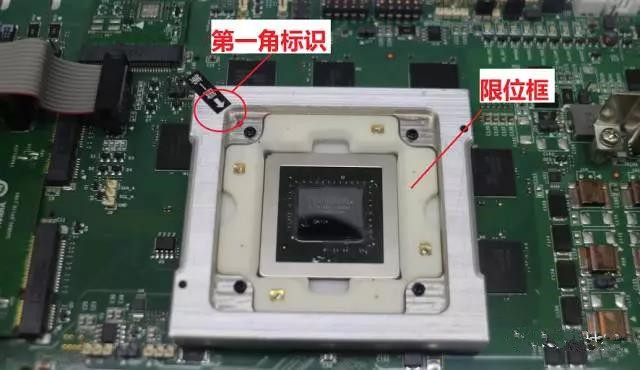

        2、测试时将IC对准第一脚,放入socket限

             位框;

IC测试治具1

3、旋紧座头测试,所有座头在出厂之前,都已经根据有锡球或者无锡球测试,做过压力调整,并有防呆定位销,旋至无法转动即可,请不要随意拆卸座头,以免造成压力过大或者过小,损坏探针,引起测试不良;


IC测试治具2

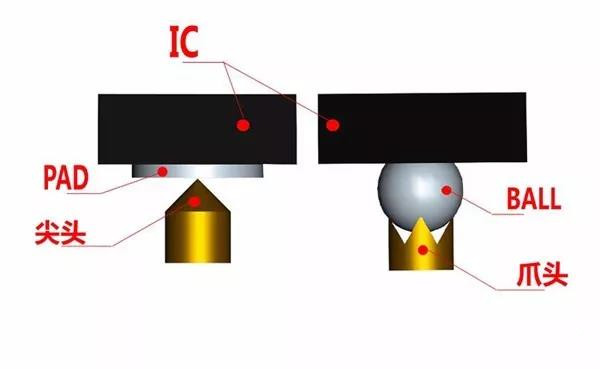

三、有球测试和无球测试的区别:

  因为探针结构不同,治具分为有锡球 测试、无锡球测试两种,测试时,请不要将两种芯片混合测试,以免造成  探针损坏;


IC测试治具3

四、 PCBA板的拖锡处理:

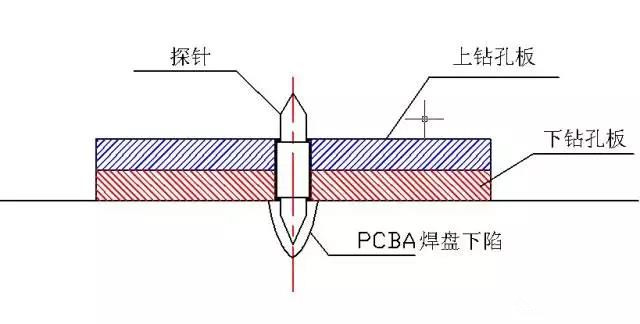

       PCBA板因为长时间受到探针的挤压,会在焊盘上留下下陷的凹坑,焊盘与探针接触不充分,导致测试不稳定;此时可以使用锡线将焊盘拖平,使探针接触充分;



IC测试治具4

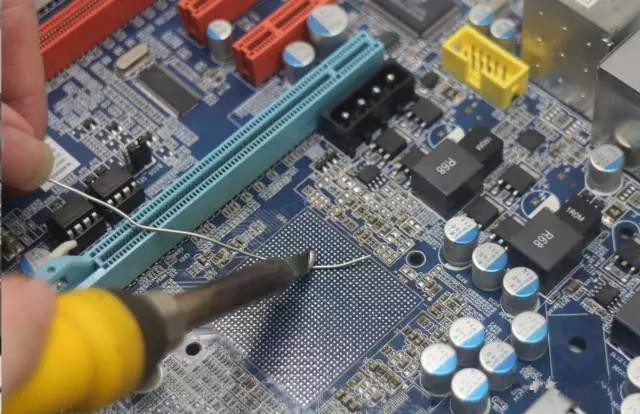

1、用锡线拖平:

IC测试治具6

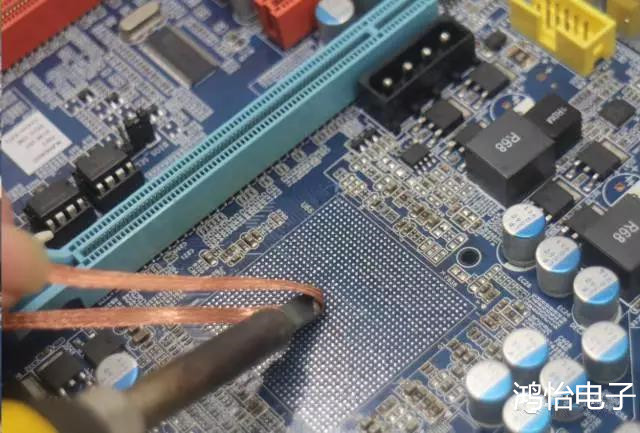

2、之后用吸锡线将多余锡渣清除:

IC测试治具7



五、治具的清洁、维护:

       治具长使用一段时间后,针尖上会残留一些

          锡渣或者灰尘将引起测试不稳定;可以使用

          防静电刷,蘸上无水酒精,轻轻刷洗探针去

          除残留物,有条件可以使用气枪吹socket探

          针区域,效果更好;

        (注意:不要使用天那水等化学溶剂,会腐蚀

            探针表面镀金层,同时溶剂会流到针管内,

            导致阻抗增加,甚至使探针针头弹不起来,

           不能正常工作!!



六、治具的存放保养:

治具长时间不使用,请取出测试IC,将测试座

头旋紧,用防静电袋包裹好,存放于干燥、阴

凉处,以免探针氧化、PCBA板受潮;
