随着国产存储芯片在物联网、智能终端、数据中心等领域的广泛应用，其性能与可靠性已成为产业升级的核心驱动力。存储芯片导通测试、功能性测试、高性能测试、可靠性测试、逻辑测试构成了存储芯片全生命周期质量验证的关键环节。本文结合鸿怡电子存储芯片测试座（IC Test Socket）的核心技术，系统解析国产存储芯片的测试逻辑、标准与实践应用，探讨国产测试设备在存储产业链中的创新突破。

一、导通测试：电气连接的基石

1. 定义与目标

导通测试用于验证存储芯片焊球（如BGA封装）与基板之间的电气连通性，确保无开路、短路或虚焊缺陷。其核心目标是保障信号路径的完整性，避免因物理连接问题导致的信号失真或功能失效。

2. 测试方法与标准

四线法测试：通过四线制消除接触电阻影响，精度可达±0.1mΩ，适用于低阻值焊点检测（如LPDDR芯片的电源引脚）。

X射线成像（AXI）：检测焊球空洞率（≤25%）与裂纹长度（≤焊球直径10%），满足JESD22-B111标准。

飞针测试：适用于晶圆级存储芯片（如eMMC），通过多探针快速扫描焊盘连通性，检测效率达每秒数千点。

3. 鸿怡电子测试座应用

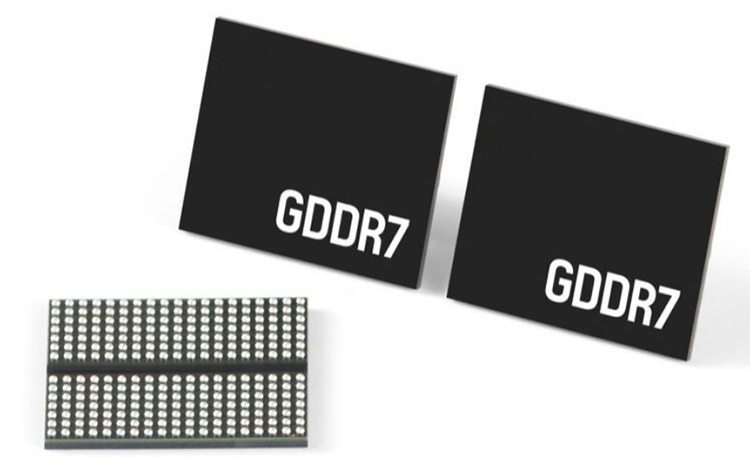

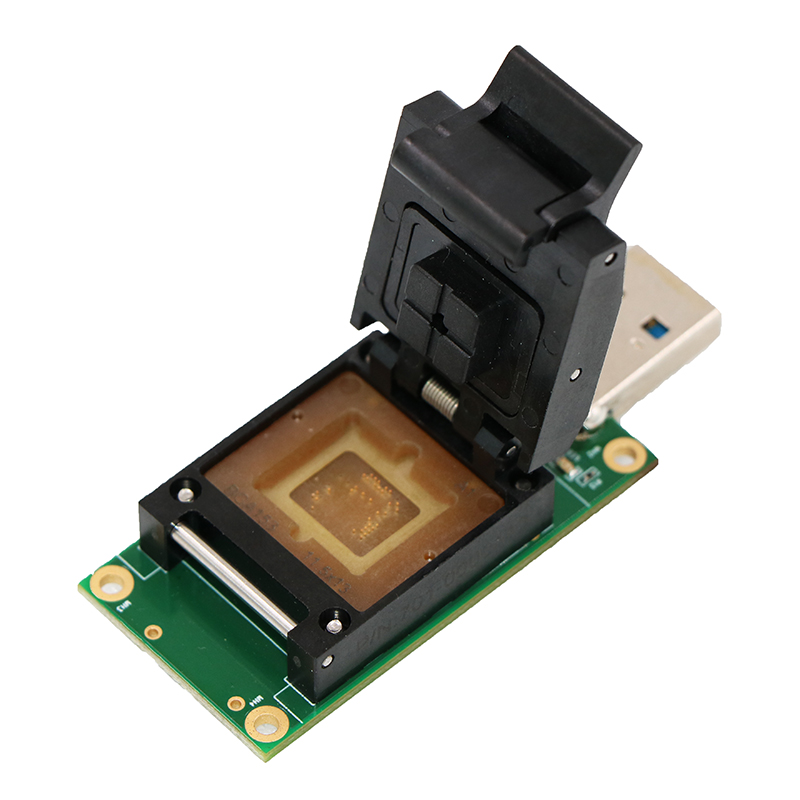

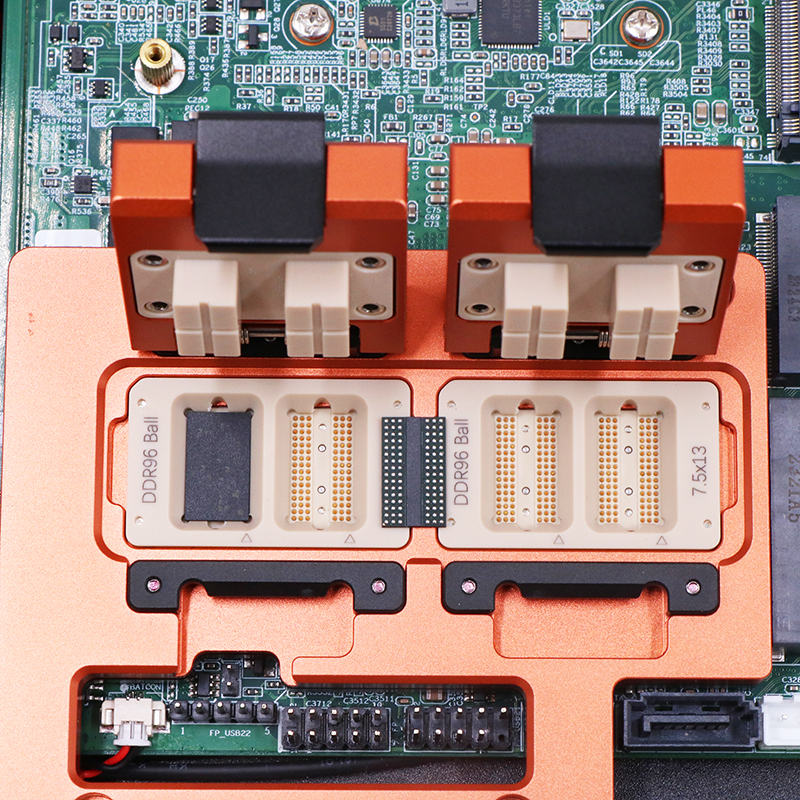

鸿怡电子的BGA测试座采用双曲面接触头设计，接触电阻<20mΩ，支持0.35mm间距焊球检测，适配eMMC、LPDDR等封装。其同轴探针结构可屏蔽高频干扰，确保测试信号完整性。

二、功能性测试：逻辑与协议的验证

1. 定义与场景

功能性测试验证存储芯片在正常工作条件下的逻辑功能与协议兼容性，如eMMC的eMMC5.1协议、LPDDR5的JEDEC标准等。典型应用场景包括智能终端（手机、平板）与车载存储模块。

2. 测试方法与工具

ATE（自动测试设备）：集成多通道信号源与高速数字接口，支持并行测试（如同时验证多颗NAND Flash的读写功能），吞吐量达1000+芯片/小时。

协议分析仪：用于验证高速接口（如UFS 3.1的11.6Gbps速率），检测误码率（BER<10^-12）与时序容限。

3. 测试条件与标准

电压范围：1.8V（eMMC）至1.1V（LPDDR5），需覆盖±10%波动。

温度条件：25℃±5℃（常温测试），车规级芯片需扩展至-40℃~125℃。

三、高性能测试：极限场景下的性能评估

1. 核心测试项

信号完整性（SI）：通过TDR（时域反射计）测量传输线阻抗（50Ω±5%），识别阻抗突变点。

功耗效率：测试动态功耗（如LPDDR5的4.8Gbps下功耗≤5mW/Gb）与静态漏电流（≤1μA）。

热管理：红外热成像监测结温分布，确保满载工况下温度≤105℃（JESD51-14标准）。

2. 鸿怡电子解决方案

鸿怡电子的高频测试座支持40GHz信号传输，寄生电感<0.1nH，适配PCIe 5.0与CXL 2.0协议。其碳纤维-殷钢基板（CTE 4.5ppm/℃）在宽温域（-55℃~155℃）下保持±5μm对位精度，满足车规级存储芯片的高性能测试需求。

四、可靠性测试：寿命与环境的双重挑战

1. 测试类型与标准

HTOL（高温工作寿命测试）：125℃下连续运行1000小时，监测参数漂移（如存储单元漏电流变化<10%），车规级需满足AEC-Q100 Grade1标准。

温度循环测试：-55℃↔125℃循环1000次，验证封装抗热疲劳性能（MIL-STD-883标准）。

湿热试验（THB）：85℃/85%RH环境下测试168小时，评估焊点抗腐蚀能力。

2. 测试设备与创新

鸿怡电子老化测试座集成热电偶与电压监控模块，支持实时追踪芯片结温与功耗曲线。其插拔寿命>50万次，镀金探针设计显著降低接触阻抗漂移，适配eMCP、ePOP等多芯片封装测试。

五、逻辑测试：内部结构的深度验证

1. 测试逻辑与方法

边界扫描（JTAG）：通过TAP接口访问内部寄存器，覆盖率≥95%，适用于复杂SoC存储控制器（如UFS主控芯片）。

存储单元冗余测试：验证NAND Flash的坏块管理（BBM）算法，确保冗余单元可有效替换失效区块。

2. 智能化测试整合

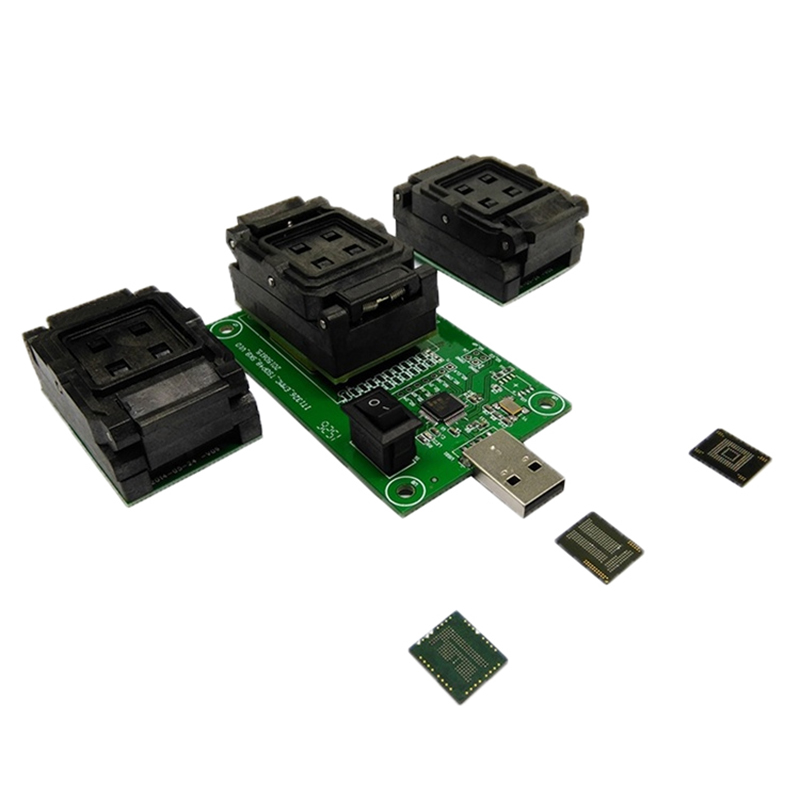

鸿怡电子测试座支持AI驱动的自适应校准，通过机器学习动态补偿探针磨损，误判率降低至0.01%。其烧录座集成边界扫描链与CRC校验算法，实现10Gbps速率下的并行编程与逻辑验证。

六、未来趋势与国产化突破

1. 高频化与三维集成：针对LPDDR5X（8.5Gbps）与3D NAND堆叠技术，开发120GHz同轴探针与垂直TSV检测方案。

2. 智能化测试生态：引入MES系统实现“一芯一码”全流程追溯，结合大数据分析预测芯片老化曲线，优化测试策略。

3. 绿色制造：推动无铅焊料与环保清洗工艺在测试环节的应用，降低碳排放。

国产存储芯片的全面测试技术是保障其市场竞争力的核心。鸿怡电子通过精密阻抗匹配、宽温域兼容设计与智能化测试集成，为eMMC、LPDDR、UFS等存储芯片提供了高可靠验证方案。未来，随着存储技术向更高密度、更高速率演进，国产测试设备将在技术创新与产业链协同中发挥关键作用，助力中国半导体产业迈向全球高端市场。

（注：本文技术参数参考自JEDEC标准、AEC-Q规范及鸿怡电子公开技术资料。）
