DDR内存条治具上的SPD芯片作用?

返回列表 来源:鸿怡电子 查看手机网址
扫一扫!DDR内存条治具上的SPD芯片作用?扫一扫!
浏览:- 发布日期:2019-02-14 15:33:44【

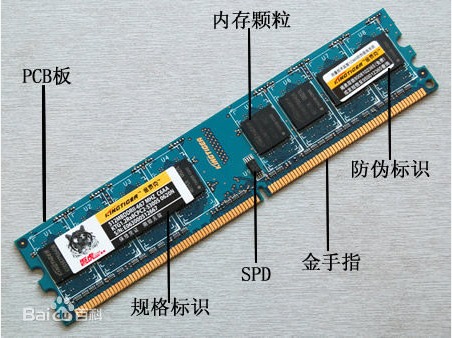

SPD是DDR内存条的重要组成部分,鸿怡电子生产的这款DDR内存条测试夹具,供客户测试DDR内存颗粒。



其中内存条上的SPD芯片也起着至关重要的作用。

DDR内存条治具




什么是SPD?


1. SPD是SERIAL PRESENCE DETECT的缩写。中文意味着模块存在的连续检测。也就是说,存储器插槽中的模块的信息由上述IIC串行接口的EEPROM检查。在这种情况下,必须将与模块相关的信息记录在EEPROM中。习惯上,我们称之为EEPROM IC SPD。它是Serial Presence Detect的缩写,它是在EEPROM中刻录的代码。过去,BIOS必须在启动时检测内存,但使用SPD时,不再需要检测操作,BIOS直接读取SPD以获取内存。相关信息。

2,SPD是一组关于存储器模块的配置信息,如P-Bank的数量,电压,行地址/列地址数,位宽,各种主要工作时序(如CL,tRCD,tRP,tRAS,等......)......它们存储在EEPROM(电可擦除可编程只读存储器)中,容量为256字节。

3.实际上,在SPD中,JEDEC指定的标准信息仅使用128个字节(和128个字节,属于制造商自己的专用区域)。通常,一个字节对应于至少一个参数,并且一些参数需要表达多个字节(例如产品序列号,JEDEC组织中的制造商的代码)。

其中,一个字节中的每个位可用于指示该参数的特定值。由于SPD有很多信息,因此此处未列出。有兴趣的读者可以参考相关文件。

4.模块制造商根据所用存储器芯片的特性将SPD中的定时信息写入EEPROM并写入EEPROM。主要目的是协助北桥芯片精确调整存储器的物理/时序参数,以达到最佳使用效果。如果BIOS设置选项在BIOS中设置为“By SPD”。然后,在通电时,北桥将根据SPD中的参数信息自动配置相应的存储器定时和控制寄存器,以避免由校准错误引起的人为错误。当然,对于DIYer,定时和控制参数也可以自由调整(物理参数仍然由SPD或北桥自测确定)。

最近,很多客户要求我们提供这种SPD,因为DDR内存部分有不同的类型和品牌。测试时,需要进行不同的配置。

因此,这种SPD信息可以帮助客户通过正确的配置很好地测试芯片并提高效率。

DDR4导电胶
